u  Поверхностное натяжение без
предварительной обработки 30-макс.35 мН/м

u  Поверхностное натяжение после
обработки КЛЕЙБЕРИТ Праймером 831 > 45 мН/м

Контроль поверхностного натяжения осуществляется специальным чернильным тестом Аркотек

Клеевые материалы для облицовывания профильных деталей

Применение праймера

Продукт

Основа

Содержание растворителя

Подача

М/мин

Информация

831

MCL

да

2-40

Нанесение осуществляется с помощью войлока или распыления

848

MEK

да

2-40

840

-

нет

2-25

Новинка фирмы “Клебхеми ГмбХ КО КГ” - свободный от растворителя праймер 840!

Клеевые материалы для облицовывания профильных деталей

Свободный от растворителей праймер 840

l  Нанесение с помощью войлока

l  Лёгкое разрыхление профиля – основа хорошего приклеивания

l  Сравнительно быстрое высыхание – за секунды, но значительно дольше, чем праймер с растворителем

l  Высокая совместимость с ПУР 704

l  Высокая устойчивость к старению

l  Высокая температуро - и влагоустойчивость

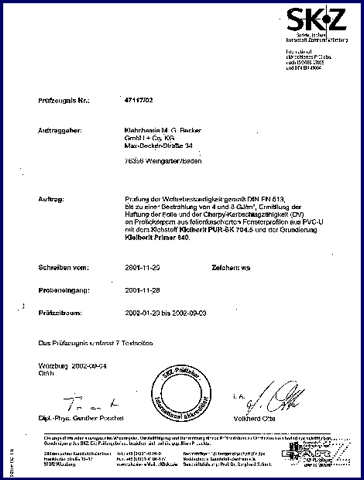

l  Получил сертификат института пластмасс и искусственных материалов в Вюрцбурге

l  Разрешен к использованию Обществом Качества RAL в соответствии с RAL 716/1, часть 7

Клеевые материалы для облицовывания профильных деталей

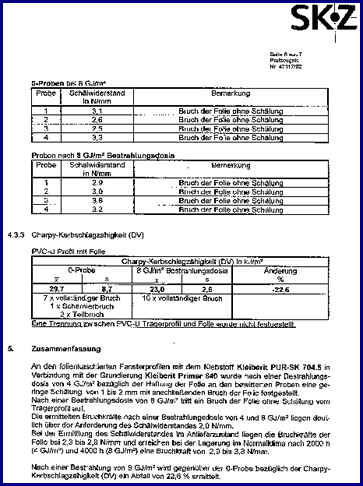

Свободный от растворителей праймер 840


Клеевые материалы для облицовывания профильных деталей

Калькуляционное сравнение двух клеевых систем

Параметры сравнения

Клеи на основе растворителей КЛЕЙБЕРИТ 257 и 261

Полиуретановый клей-расплав SK 704.0

Cодержание сухого остатка

ок. 35%

100%

Наносимое количество

ок. 100-120 г/м2 в мокром состоянии (еще содержит растворитель)

ок. 35-40 г/м2

Эффективное нанесенное количество

ок. 35-40 г/м2 после испарения растворителя

ок. 35-40 г/м2

Стоимость 1 кг клея

ок. 5,20 Евро/кг

ок. 8,00 Евро/кг

Стоимость клея, нанесенного на 1 м2 (без учета потерь)

ок. 0,52-0,55 Евро

ок. 0,28-0,32 Евро

Облицовывание профильных деталей

НЕ нашли? Не то? Что вы ищете?

Подготовка профиля к облицовыванию

Промывка

ПВХ-профиль необходимо промыть горячей водой с добавлением моющих растворов (например, мыльной щелочи), затем сполоснуть и высушить.

Обработка праймером

Вся поверхность, которая будет облицовываться ПВХ-пленкой, должна быть предварительно обработана праймером КЛЕЙБЕРИТ Праймер 831, 848 или 840

Праймер необходимо наносить равномерно тонким слоем в таком количестве, чтобы после нанесения вся поверхность была мокрой

Подогревание профиля

Одновременно с высушиванием праймера с помощью соответствующих обогревательных приборов (воздуходувка, инфракрасные лампы, керамический излучатель и т. д.) осуществляется также и подогрев профиля до температуры приблизительно 35°С

При работе с алюминиевым профилем необходимо подогревать профиль
до более высокой температуры - приблизительно + 45 градусов С

Облицовывание профильных деталей

ПВХ-пленки для облицовывания профиля

Пленки для облицовывания ПВХ-профилей имеют, как правило, толщину около 0,2 мм, а также лицевую поверхность, покрытую акриловой пленкой, устойчивой к воздействию ультрафиолетовых лучей

К ПВХ-пленкам для облицовывания профиля предъявляются следующие требования:

·  Толщина акриловой пленки должна составлять минимум 0,05 мм

·  После проведения испытаний с климатическим воздействием (при помощи ксенон-прибора) пленка не должна становиться хрупкой, т. е. на поверхности акриловой пленки не допустимо возникновение трещин, так как находящаяся под ней ПВХ-пленка не является стойкой к ультрафиолетовым лучам

·  Пленка должна быть устойчивой к старению, то есть после проведения климатических испытаний допускается ее потемнение лишь до определенного уровня

·  Выполнение всех вышеназванных требований проверяется в Германии Институтом пластмасс и искусственных материалов в г. Вюрцбург

Облицовывание профильных деталей

Нормы, контролируемые параметры, требования

В общепринятых нормах RAL 716/1 изложены все требования к облицованному оконному профилю из ПВХ

Облицовочная пленка, клеевое соединение, а также все изделие в целом должны соответствовать определенным параметрам

Основные требования, предъявляемые к пленке, названы в пункте 3

Требования, предъявляемые к готовому облицованному профилю, являются в первую очередь требованиями к климатической стойкости изделия, выражаемой в стойкости к отслаиванию

Облицовывание профильных деталей

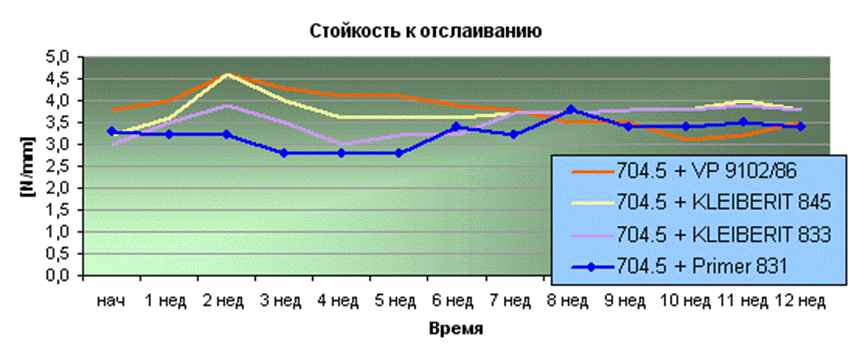

Испытание стойкости к отслаиванию

·  На краю профиля надрезают пленку шириной 10 мм

·  Конец пленки закрепляют в специальном фиксаторе и отрывают от поверхности профиля под углом 90°C со скоростью 10 мм/мин

·  При этом стойкость к отслаиванию должна соответствовать следующей величине

u  при комнатной температуре – 2,5 Н/мм2

u  после искусственного воздействия климатических условий – 2 Н/мм2

Искусственное воздействие климатических условий осуществляется с помощью ксенон-прибора CPS 1200 в течение около 4000 часов при дозировании ультрафиолетовых лучей 8 GJ/м2

Облицовывание профильных деталей

Испытание стойкости к отслаиванию

Облицовывание профильных деталей

Испытание стойкости к отслаиванию – BOBO-тест в соответствии с ASTM 2559

КЛЕЙБЕРИТ ПУР 704.5

1  Температура помещения

2  4 часа кипячения + 40 часов при +65°C

3  4 часа кипячения + 40 часов при +65°C



Альтернативные технологии облицовки

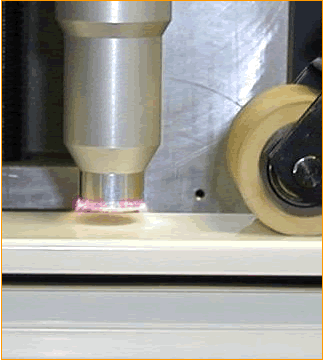

• Обработка пламенем

• Обработка пламенем + водно-растворным праймером

• Плазменная обработка

• Плазменная обработка + обработка водно-растворным праймером

• Очистка-обработка праймером + моечная линия + обработка пламенем

Альтернативные технологии облицовки

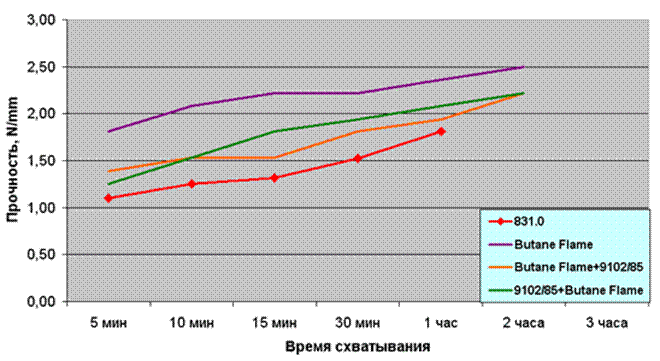

Тест на прочность для альтернативных технологий:

Обработка пламенем

Альтернативные технологии облицовки

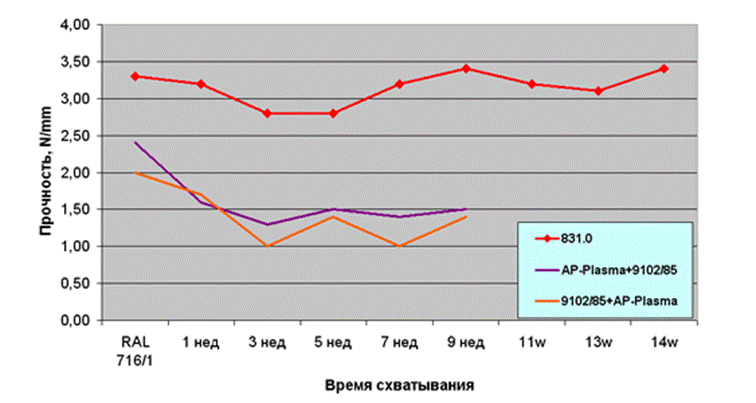

Тест на долговечность для альтернативных технологий

Обработка плазмой

Облицовывания профильных деталей

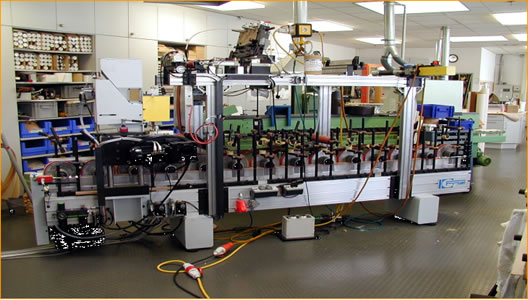

Производители облицовочных машин

·  Фирма BARBARAN/Barcelona Испания

·  Фирма FRITZ/Weinsberg Германия

·  Фирма STEINS Германия

·  Фирма FUX/Rolleithen Австрия

Новые тенденции в облицовывании профильных деталей

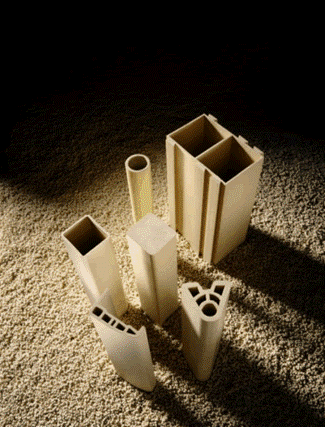

Облицовка термопластичных профилей из древесного волокна

Для получения таких профилей прессуется смесь из древесных или других органических волокон
с PVA, PP, PVC (20-70%)

Новые тенденции в облицовывании профильных деталей

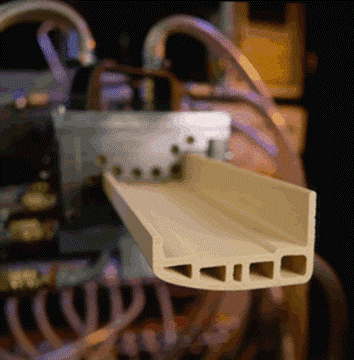

Облицовка термопластичных профилей из древесного волокна

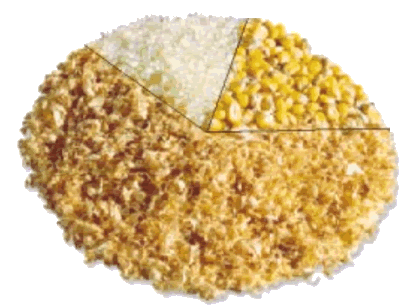

Исходный материал для термопластичных профилей из волокна

Опилки

солома

сено

и др.



Шелуха из зёрен

кофе

риса

зерновых

подсолнечника

и др.



Новые тенденции в облицовывании профильных деталей

Облицовка термопластичных профилей из древесного волокна

Поставщики гранулата

Techwood Бельгия

Fasarlex Австрия

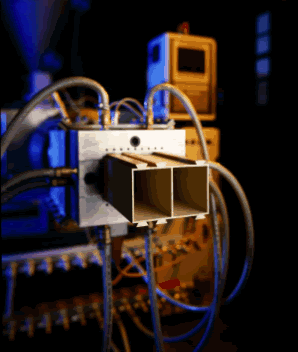

Поставщики экструдоров

Technoplast Австрия

Cinciannati Австрия

Разработчик технологии

HAKKER Formholz Германия, Швебиш Халл

Новые тенденции в облицовывании профильных деталей

Облицовка термопластичных профилей из древесного волокна

Результаты испытаний

Обрабатываемый профиль: профиль из древесного волокна с добавкой ПП

Облицовочный материал: бумажная плёнка, шпон

·  Очень хорошее склеивание с ПO-SK 750.1

·  Полное отсутствие отслаивания

·  Отсутствие предварительной обработки

Обрабатываемый профиль: профиль из древесного волокна с добавкой ПП

Облицовочный материал: PVC-плёнка

·  Сложное склеивание с любым ПУ, т. к. необходима сложная предварительная обработка

u  шлифовка

u  обработка пламенем

u  праймер 831.0

Новые тенденции в облицовывании профильных деталей

Облицовка акриловыми плёнками (FAST)

·  Свободная от PVC плёнка на базе акрилата с прозрачным поверхностным PVDF-слоём

·  Альтернативное решение фирмы RENOLIT к PVC-плёнкам для облицовывния при производстве окон

·  Возможность использования таких же, как для PVC-плёнок реактивных клеев-расплавов

Новые тенденции в облицовывании профильных деталей

Облицовывание профильных деталей акриловой плёнкой FAST III фирмы RENOLIT

Новые тенденции в облицовывании профильных деталей

Сравнение параметров переработки акриловых плёнок (FAST III) и PVC-плёнок

Параметр

PVC

FAST III

Подогрев профиля

ок. 40°C

ок. 45-50°C

Подогрев плёнки

нет

ок. 70-80°C

Температура нанесения ПУР

120-130°C

140-145°C

Количество нанесения ПУР

ок. 40 г/м2

ок. 60 г/м2

Новые тенденции в облицовывании профильных деталей

Облицовка акриловыми плёнками (FAST)

Фирма “Клебхеми ГмбХ КО КГ” разработала для FAST III-плёнок специальный праймер 831.4

Праймер 831.4 универсально применим для

l  облицовывания акриловыми FAST III-плёнками

l  перекрёстного наклеивания акриловых FAST III - или PVC-плёнок

l  повторного облицовывания уже облицованного профиля (в тесте)

Облицовывание профильных деталей

Благодаря постоянной научно-исследовательской работе КЛЕЙБЕРИТ-клеи постоянно усовер-шенствуются в соответствии с новыми тенденциями технологии и требованиями рынка

Фирма “Клебхеми ГмбХ КО КГ” разрабатывает

·  более 120 специальных видов ПУР клеев-расплавов для любых видов плёнок

·  более 20 праймер-систем специально для FAST III и других видов плёнок, а также для разных подложек = профилей

Разделы для прямого вызова

1.  Фирма

2.  Облицовывание

3.  Клеевые системы

4.  Схемы

5.  Таблица клеев

6.  Переработка/праймер/подготовка

7.  Нормы и испытания

8.  Алтернативные технологии

9.  Новые тенденции

10.  Другие

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4
