В пределах панели № 6 вынимаемая мощность пласта iсоставляет 0,65-0,75 м, угол падения – 9-10º . Непосредственная кровля обладает средней устойчивостью (на отдельных участках, где верхняя пачка пласта приближается к нижней, устойчивость ниже средней) и представлена песчаным сланцем мощностью 0,5-6,0 м, прочностью на одноосное сжатие 70-90 МПа. Основная кровля представлена песчаником (мощностью 2-4 м, с пределом прочности на сжатие 100-110 МПа. Непосредственную почву составляет песчаный сланец мощностью 5-6 м, прочностью 70-90 МПа).

Выемочные штреки шахты “Аютинская” проводились буровзрывным способом узким забоем по угольному пласту i3н с присечкой пород кровли. Пласт имеет сложное строение, состоит из трех угольных пачек, разделенных прослоями глинистого и углистого сланца. Пласт практически необводнён, залегание спокойное. В пределах панели № 6 (штреки № № 000, 614, 616) мощность пласта составляет 1,2-2,0 м при угле падения в 11-120. Непосредственная кровля классифицируется как среднеустойчивая. Она представлена песчано-глинистым сланцем мощностью 0,9-1,2 м, с пределом прочности на одноосное сжатие 60-80 МПа. Линзами и тонкими прослоями глинистого сланца непосредственная кровля разделена на две пачки мощностью 0,3-0,7 м. Стратиграфически выше залегает песчаный сланец (мощностью 2,0-7,0 м и прочностью 70-90 МПа).

Основная кровля, классифицирующаяся как труднообрушающаяся, представлена песчаником – полевошпатом кварцевым, слюдистым, мелко - и среднезернистым, горизонтальнослоистым, слоистость крупная до 0,5-1,5 м, обусловленная прослоями сланца песчаного, плотным, крепким (100-140 МПа), мощностью 6,0-13,0 м. “Ложная” кровля мощностью до 0,5 м наблюдается лишь на небольших локальных участках. Породы основной почвы устойчивые, представлены песчаником – полевошпатом кварцевым, мелкозернистым, слоистым, окремненным, крепким (прочностью 100-120 МПа), мощностью 2,0-11,0 м. Непосредственно под пластом залегает песчаный сланец слюдистый, комковатый с обилием отпечатков растительного детрита, плотный, мощностью 0,2-0,5 м, прочностью на одноосное сжатие 50-70 МПа.

НЕ нашли? Не то? Что вы ищете?

Выемочные штреки шахты “Юбилейная” имеют трапециевидную форму поперечного сечения, площадь которого в проходке составляет 14,7 м2. При проведении выемочные выработки крепятся анкерами распорного типа (ЭС‑1м), устанавливаемыми в кровлю (4 анкера в ряду, ряды через 1 м) и в берму верхнего бока (1 анкер в ряду, ряды через 1 м). С опережением забоя очистной выработки на 15-30 м в штреках дополнительно возводится деревянная рамная крепь (неполный дверной оклад) и пробивается один ряд деревянных стоек (ремонтин) под каждый верхняк крепи. За лавой к каждой раме вплотную устанавливается новая со средней стойкой (ремонтиной). В отдельных случаях деревянную крепь возводят в период проведения штрека на значительном удалении от проходческого забоя (например, в штреке № 517). Охрана штреков со стороны выработанного пространства верхней лавы осуществляется двумя рядами бутокостров и органным рядом (общая ширина охранной полосы – 5,3 м). При использовании выемочного штрека в качестве транспортного приводную станцию (нижние приводы струговой установки и лавного конвейера) размещают на берме, что позволяет производить выемку угля без нарушения крепления выработки. Выемка угля ведется длинными столбами по простиранию обратным ходом. Глубина расположения выработок следующая: штреки № № 000-518 – 740 м; штрек № 510 – 770 м; штрек № 607 – 600 м.

Выемочные штреки шахты “Аютинская” имеют трапециевидную форму поперечного сечения, площадь которого в проходке составляет 13,05 м2 (штреки № № 000, 611, 612) или 14,7 м2 (штреки № № 000, 616). При проведении они крепятся анкерами распорного типа (ЭС-1м), устанавливаемыми в кровлю по 4 анкера (штреки № № 000, 611, 612) или по 5 анкеров (штреки № 614, .№ 616) в ряду, ряды через 1 м (по сетке 1 м х 1 м). В период эксплуатации в выемочных выработках на сопряжениях с вентиляционными печами дополнительно возводится деревянная крепь с шагом установки рам 0,9 м (по 5 м в обе стороны от печи). Охраняются штреки со стороны выработанного пространства верхней лавы целиками угля шириной 20 м при проведении печей через 100 м. Выемка угля ведется длинными столбами по простиранию обратным ходом. Глубина расположения штреков 720-780 м (штрека № 614 – 735 м).

Наблюдения за поведением вмещающих штреки №№ 517, 518, 607 шахты “Юбилейная” и № 614 шахты “Аютинская” пород проводились на замерных станциях в соответствии с методическими указаниями [105-107]. Каждая замерная станция оборудовалась 5 контурными реперами, заложенными в кровлю (RА, RВ, RC) и бока выработки (RД, RЕ) в одном вертикальном сечении. Вблизи замерной станции извлекались из шпуров 2-3 анкера. Стенки этих шпуров осматривались оптическим прибором типа РВП с целью определения местоположения и ширины раскрытия трещин, образующихся в процессе сближения приконтурного слоя пород.

Замеры опускания кровли (RА-А, RВ-В, RС-С) производились относительно нити, натянутой между боковыми реперами (RД, RЕ), стальной рулеткой, один конец которой закрепляли с помощью крючка на скобе репера, установленного в кровлю, а по другому, отвесно висящему концу, в точке пересечения с нитью снимали отсчет. Постоянство натяжения нити обеспечивалось применением постоянного груза весом 1000 г. Замеры сближения боков (RД-RЕ, RЕ-А) производились также стальной рулеткой. При этом замеры RЕ-А производились от скобы бокового репера (RЕ) до точки пересечения отвеса, подвешенного к скобе репера RА, с нитью.

Одновременно с наблюдениями за смещениями пород производились замеры ширины раскрытия трещин с фиксацией их местоположения (удаления от контура) с помощью оптического прибора.

Результаты измерений заносились в специальный журнал, в котором фиксировались также дата и время наблюдения, расстояние до очистного забоя, расположение шпура в сечении выработки и другие сведения. Схемы замерных станций были аналогичны схеме, представленной на рис. 4.8.

Вентиляционный ходок № 4 и конвейерный ходок № 4 шахты “Соко-ловская” ОАО “Ростовуголь” были пройдены по пласту i3н буровзрывным способом с подрывкой преимущественно пород кровли. Расположены ходки в восточном крыле шахты, где разрабатываются два сближенных пласта i3в и i3н. Расстояние между пластами по нормали составляет 10-16 м.

Пласт i3н представлен вязким, крепким, слаботрещиноватым антрацитом с прослоями глинистого сланца мощностью 0,03-0,06 м. Угол падения пласта – 8-90. Общая мощность пласта колеблется в пределах 0,82-0,86 м.

Непосредственно над пластом залегает глинистый сланец трещиноватый, тонко - и среднеслоистый, мощностью 0,45-0,80 м (средняя мощность 0,55 м), прочностью на одноосное сжатие 50 МПа, неустойчивый, образующий “ложную” кровлю.

Стратиграфически выше распространен песчаный сланец среднеслоистый, трещиноватый, с отпечатками флоры, слабо слюдистый, с редкими гнездами и тонкими линзами пирита и угля. Устойчивость его ниже средней, предел прочности на одноосное сжатие составляет 70 МПа. Тонкий переслой глинистого сланца и угля (мощностью 0,05 м) является границей между основной и непосредственной кровлями. Средняя мощность непосредственной кровли составляет 1,8 м (0,5-4,8 м).

Подпись: 87

б


а

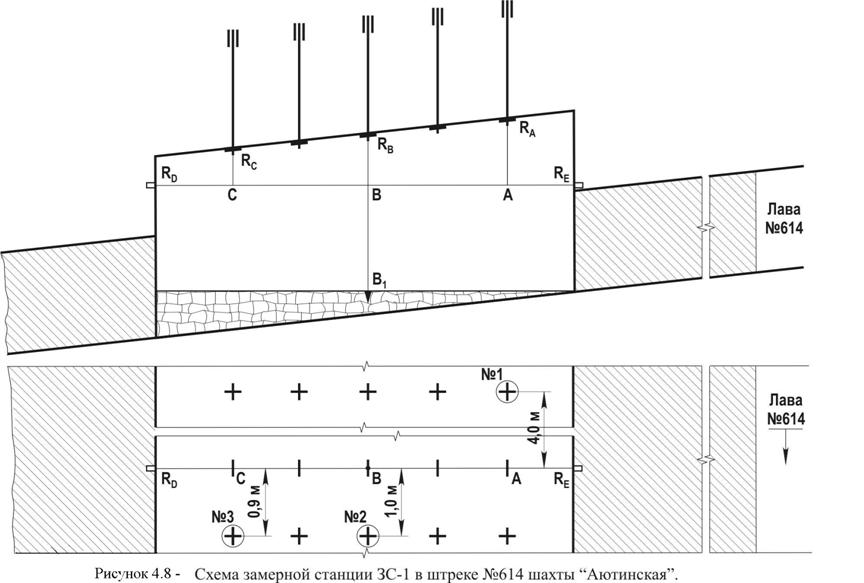

Рис. 4.8. Схема замерной станции ЗС-1 в штреке № 000 шахты «Аютинская»:

а – общий вид; б – план


Основная кровля представлена песчаным сланцем и песчаником. Песчаный сланец является трещиноватым, среднеслоистым, прочностью на одноосное сжатие 70 МП, мощностью в среднем 2 м. Стратиграфически выше расположен кварцевый, массивный, трещиноватый, обводненный песчаник, прочностью на одноосное сжатие 110 МПа и мощностью 10 м.

В почве пласта залегает глинистый сланец мощностью 0,25 м, прочностью на одноосное сжатие 60 МПа. Он подстилается крепким устойчивым песчаником мощностью более 2,0 м, прочностью на одноосное сжатие 100 МПа.

Пласт i3в сложен антрацитом общей мощностью от 0,61 до 1,27 м (общая средняя мощность 0,97 м) с прослоем глинистого сланца мощностью 0,77-0,11 м.

Непосредственная кровля имеет сложное строение, представлена глинистым и песчаным сланцами средней суммарной мощностью 3,0 м (мощность колеблется в пределах 2,4-3,3 м).

“Ложная” кровля распространена повсеместно, представлена тонкослоистым глинистым сланцем мощностью 0,25-1,0 м.

В основной кровле залегают песчаный среднеустойчивый сланец и расположенный над ним кварцевый мелкозернистый, трещиноватый, участками обводненный песчаник средней мощностью 10 м.

Почва пласта представлена глинистым среднеустойчивым, участками малоустойчивым сланцем, прочностью на одноосное сжатие 50 МПа и мощностью от 0,05 до 0,60 м (средняя мощность 0,30 м). Он подстилается тонкозернистым устойчивым песчаником, прочностью на одноосное сжатие до 150 МПа. Мощность его равна 3 м.

Ходки проводились в направлении сверху вниз в период с 1970 по 1985 гг. При проведении в кровле ходков устанавливались анкеры типа ЭС-1м. С отставанием от проходческих забоев в ходках дополнительно возводилась рамная крепь (за исключением участка в вентиляционном ходке № 4, расположенном выше сбойки № 205). В качестве крепи применялись металлические рамы типа КПС и сборная железобетонная рамная крепь ИГДАН. В вентиляционном ходке № 4 часть пролета между сбойками № 207-№ 209 протяженностью около 70 м была закреплена трехзвенной арочной крепью. В качестве межрамного ограждения применялись металлическая решетчатая и железобетонная затяжки. Расстояние между вентиляционным и конвейерным ходком изменяется в пределах 12-31 м. Уклон № 4 пройден по пласту i3в параллельно ходкам на расстоянии 19-25 м от конвейерного ходка № 4.
