Шероховатость поверхности, малые скорости потока и периодическое обнажение поверхности в результате пульсации. Для предотвращения отложений парафина и обеспечения нормальных условий работы скважины применяются различные методы. Можно выделить следующие главные методы ликвидации отложений парафина

1.Механические методы, к которым относятся:

- а) применение пружинных скребков, периодически спускаемых в НКТ на стальной проволоке;

- б) периодическое извлечение запарафиненной части колонны НКТ и очистка их внутренней полости механическими скребками на поверхности;

- в) применение автоматических так называемых летающих скребков;

2.Тепловые методы:

-прогрев труб путем закачки горячей нефти;

3.Применение труб, имеющих внутреннее покрытие из стекла, эмали или эпоксидных смол.

4.Применение различных растворителей парафиновых отложений.

5.Применение химических добавок, предотвращающих прилипание парафина к стенкам труб.

В зависимости от интенсивности образования парафиновых отложений, их прочности, состава и других особенностей применяют различные методы и часто их комбинации.

При использовании скребков на устьевой арматуре монтируют лубрикатор с сальником. Для спуска скребков на проволоке и их подъема применяют депарафинизационные установки типа АДУ, которые состоят из лебедки с электродвигателем и станции управления. Несколько скребков, а точнее круговых ножей периодически спускается на стольной проволоке в НКТ до глубины начала отложения парафина. Затем с помощью автоматически управляемой лебедки скребки поднимаются до устья скважины. Интервалы времени на спуск и подъем устанавливаются автоматические реле времени, управляющим работой электромотора лебедки.

Широко применяется способ борьбы с парафином с помощью агрегата АДП для депарафинизации скважин горячей нефтью. АДП предназначен для нагрева и нагнетания нефти в скважину с целью удаления со стенок труб отложений парафина.

Агрегат смонтирован на шасси автомобиля высокой проходимостью КрАЗ. Агрегатом управляют из кабин водителя. В качестве нагреваемой среды используют сырую нефть. Принцип работы агрегата заключается в следующем. Нефть из емкости всасывается насосом и прокачивается через змеевик нагревателя. При своем движении по змеевикам нефть нагревается до определенной температуры и далее через напорный трубопровод нагнетается в скважину.

Эффектным способом борьбы с отложением парафина в НКТ является их футеровка, т. е. покрытие их внутренней поверхности специальными лаками, эмалями, красками.

Борьба с песчаными пробками

Промывка осуществляется промывочным насосным агрегатом. С увеличением глубин добывающих скважин, вскрытием глубоких и полных коллекторов пескопроявления стали довольно редким явлением, однако в некоторых южных районах (Краснодар, Баку, Туркмения) они еще вызывают осложнения при эксплуатации скважин.

Для скважин, эксплуатируемых УЭЦН, применяется только промывка в затрубное пространство, т. е. обратная промывка.

Одним из эффективных средств для ограничения попадания песка и механических примесей в насосы, является специальное приспособление, называемое песчаным якорем. Механизм работы якоря следующий. Для очистки используются силы инерции: после поворота жидкости на 180° частицы песка и механических примесей продолжают свое движение в низ. Очищение же жидкости поступает в насос.

Борьба с отложениями солей.

Отложение солей на стенках НКТ подземного оборудования.

Основным наполнителем выпадающих солей является гипс. Причины и выпадения солей состоят в нарушении термодинамического равновесия солевого состава пластовой воды и пресной воды, нагнетаемой в пласт. При движении по пласту нагнетаемая вода смешивается со связанной пластовой водой, вымывает соли из твердого скелета пласта и при поступлении на забой добывающей скважины смешивается там с водами других поропластков, еще не обводненных нагнетаемой водой. Возникают условия химической несовместимости, результатом которой является выпадения из раствора солей. Однако гипсообразование, которое возникает после закачки пресной воды, детально не изучено. Структура, состав отложений и условия их возникновения на разных месторождениях различны. Поэтому и меры борьбы также многообразны. Основными методами борьбы с образовавшимися солевыми отложениями являются химические методы т. е. применение различных растворителей с последующим удаление продуктов реакции. Солевые отложения образуются не только в НКТ, но и в системе сбора и подготовки нефти, и газа на поверхности. В зависимости от солевого состава пластовых вод и интенсивности отложений солей применяют различные ингибиторы, т. е. химические добавки, полученные на основе фосфорорганических соединений. Ингибиторы вводят в поток в дозах, составляющих несколько граммов на 1м³ пластовой жидкости. Ингибиторы позволяют удерживать в растворе ионы кальция, предотвращая его отложения. Плотные осадки удаляют растворами гидроокисей (например, каустической соды).

Образующиеся при этом гидроокиси кальция представляют собой рыхлую массу, которая легко разрушается при действии раствора соляной кислоты. Для предотвращения выпадения солей в пласте нагнетаемой воды проверяют на химическую совместимость с пластовыми водами и их обрабатывают перед закачкой в пласт соответствующим ингибитором.

Борьба с вредным влиянием газа.

Для борьбы с вредным влиянием газа увеличивают глубину погружения насоса под динамический уровень, в результате чего возрастает давление на приеме и, как следствие, уменьшается объемный расход свободного газа за счет сжатия, т. е. увеличивается растворимость газа в нефти. На глубине, где давление на приеме насоса равно давлению насыщения нефти, весь газ растворен в нефти и его вредное влияние прекращается.

При откачки электроцентробежными насосами пластовой жидкости, содержащей свободный газ, происходит падение их напора, подача и КПД, а возможен и полный срыв работы насоса. Поэтому, если содержание свободного газа в жидкости на входе насоса превышает 25% по объему, то перед насосом устанавливают газосепаратор.

Конструктивно газосепаратор представляет собой корпус, в котором на валу, соединенном с валом насоса, вращается шнека, рабочие колеса и камера сепаратора. Газожидкостная смесь закачивается с помощью шнека и рабочих колес в камеру сепаратора, где под действием центробежных сил жидкость, как более тяжелая, отбрасывается к периферии, а газ остается в центре. Затем газ через наклонные отверстия отводится в затрубное пространство, а жидкость – поступает по пазам переводника на прием насоса.

Применение газосепараторов позволяет откачивать центробежными насосами жидкости с содержанием свободного газа до 55%.

Урок №11-12

Тема урока: Зачет по разделу: “Эксплуатация скважин установками бесштанговых погружных электронасосов”.

Цель урока:

-осуществление контроля, выявление уровня усвоения материала.

Задача:

-закрепить умение и навыки работы; обобщить материал как систему знаний;

-способствовать развитию умений классифицировать, формулировать выводы, анализировать;

-создать условия для реальной самооценки.

Оборудование:

Планшет установка ЭЦН, натуральные образцы - электроцентробежный насос, рабочая пара, кабель, крепежный пояс; макет УЭЦН, печатный материал.

Тип урока: урок контроля и проверки знаний и умений.

Ход урока:

1.  Организационный момент.

Отметить присутствующих, сообщение темы и цели урока

2.  Зачет по теме “Бесштанговая эксплуатация добывающих скважин”.

2.1.  Обязательное задание для всех учащихся: ответить письменно на вопросы по выбору

Критерии оценок:

8-10баллов- оценка “5”

5-7баллов- оценка “4”

3-4балла – оценка “3”

2 балла – оценка “2”

№ п/п	Вопросы	Кол-во баллов
1.	Сформулировать определение способа эксплуатации УЭЦН.	0,5
2.	Сформулировать назначение элементов оборудования УЭЦН.	2
3.	Перечислить наземное оборудование УЭЦН.	0,5
4.	Перечислить подземное оборудование УЭЦН.	0,5
5.	Перечислить элементы конструкции ЭЦН.	0,5
6.	Сформулировать принцип работы ЭЦН.	0,5
7.	Сформулировать принцип работы УЭЦН.	1
8.	Перечислить технические характеристики УЭЦН.	1
9.	Записать и расшифровать маркировку УЭЦН.	1
10.	Записать и расшифровать маркировку ПЭД.	1
11.	Перечислить осложнения в работе УЭЦН.	0,5
12.	Записать область применения УЭЦН.	0,5
13.	Перечислить узлы оборудования, входящие в погружной модульный насос.	0,5
14.	Перечислить элементы ЭВН.	1
15.	Сформулировать недостатки, область применения ЭВН.	0,5
16.	Перечислить элементы конструкции ГПНА.	0,5

2.2.  Заполнить таблицу.

Оборудование	Элементы оборудования
Наземное оборудование установки	Станция управления
Трансформатор
Барабан для кабеля
Оборудование устья скважин
Электрический кабель
Подземное оборудование установки	Спускной клапан
Обратный клапан
Электрический кабель
Электроцентробежный насос
Протектор
Компенсатор
Погружной электродвигатель
Газосепаратор
Насосно-компрессорные трубы

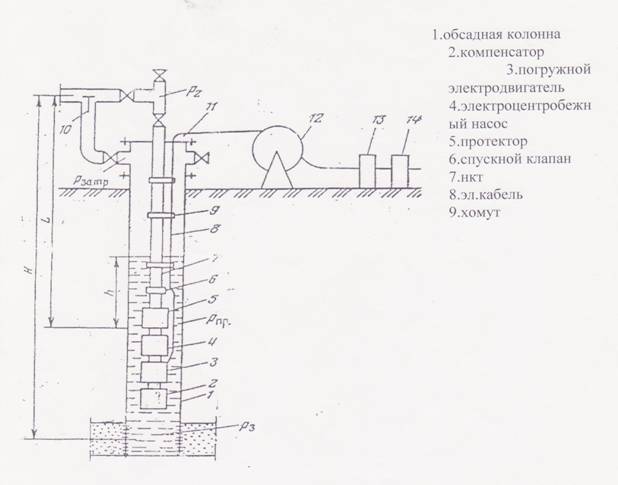

2.3.  Дополнительное задание. По данной схеме УЭЦН записать название каждого элемента, указанного на схеме.

3.  Подведение итогов. Выставление оценок отсрочить до проверки зачетной работы.

Оглавление.

1.  Пояснительная записка 2

2.  Свободно – тематический план раздела.

«Эксплуатация скважин установками 3

бесштанговых погружных электронасосов».

Обеспечить изучаемой темы учебной литературой. 4

Урок 1 – 2 6 - 15

Урок 3 – 4 16 - 20

Урок 5 – 6 21 - 28

Урок 7 – 8 29 - 41

Урок 9 – 10 48 - 55

Урок 11 – 12 56 - 59

Список используемой литературы.

1.  , Муравьев нефтегазового дела. М.: Недра. 2011.

2.  Покрепин эксплуатации нефтяных и газовых скважин: учеб. пособие для средних специальных заведений. – Волгоград,- ИД «Ин – Фолио». – 2011

3.  Покрепин нефтяных и газовых скважин: учеб. пособие для средних специальных заведений. – Волгоград,- ИД «Ин – Фолио». – 2011

4.  Покрепин по добыче нефти и газа: учеб. пособие для средних специальных заведений. – Волгоград,- ИД «Ин – Фолио». – 2011

5.  Дополнительные источники:

6.  Акульшин нефтяных и газовых скважин. - М.: Недра, 2011

14. и др. Сбор, транспорт и подготовка нефти. – М.: Недра, 2010
