Приложение В
(обязательное)
ЭТАЛОННЫЕ ГРАФИКИ ДЛИТЕЛЬНОЙ ПРОЧНОСТИ
Эталонные графики длительной прочности PP-H, PP-B, PP-R, PP-RCT, PE-X, PB, PVC-C тип I, PVC-C тип II, PE-RT тип I, PE-RT тип II, PE 80, PE 100, PVC-U представлены на рисунках В.1 - В.15.
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К;
- кольцевое напряжение, МПа.

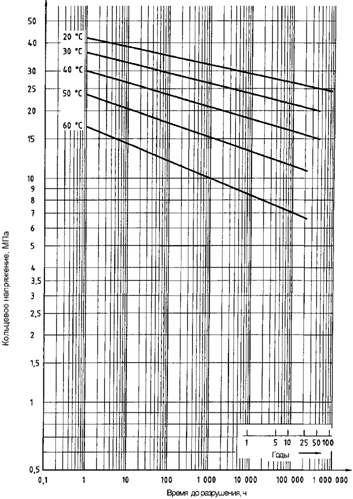

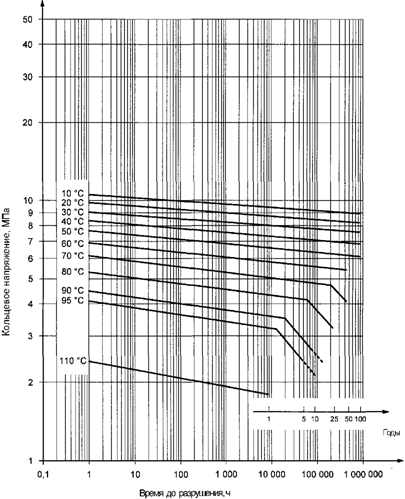

1. Эталонные графики длительной прочности PP-H
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

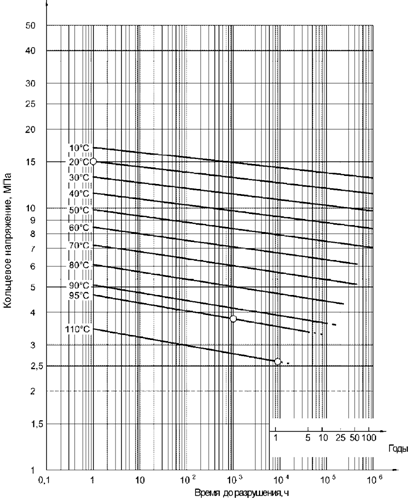

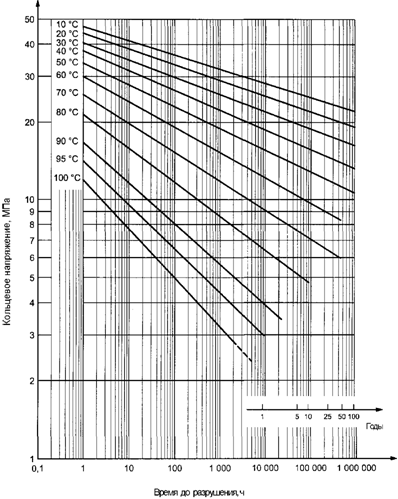

2. Эталонные графики длительной прочности PP-B
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

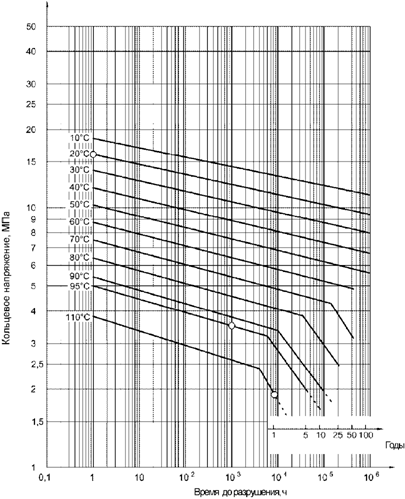

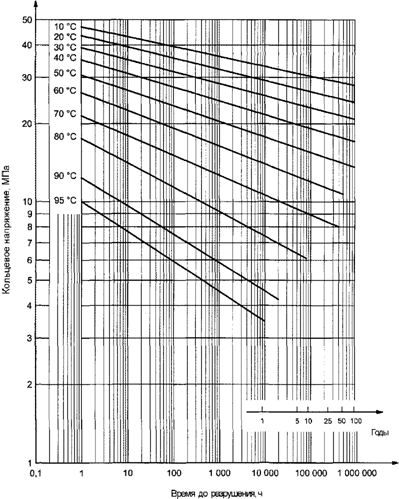

3. Эталонные графики длительной прочности PP-R
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

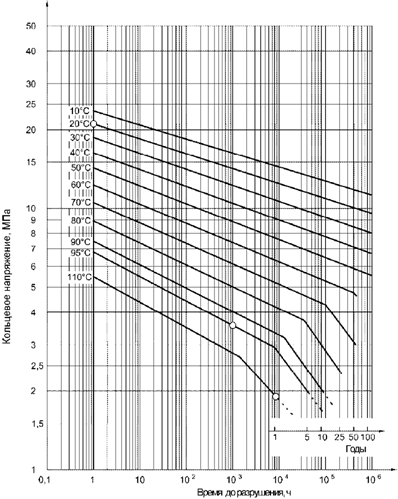

4. Эталонные графики длительной прочности PP-RCT
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

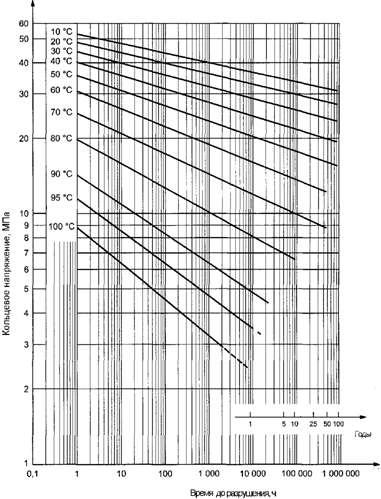

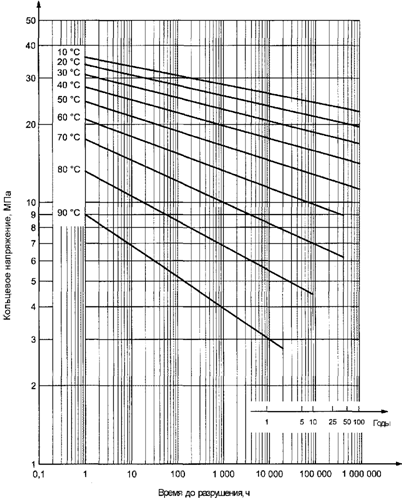

5. Эталонные графики длительной прочности PE-X
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

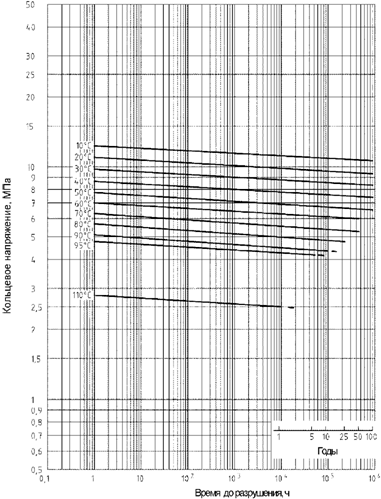

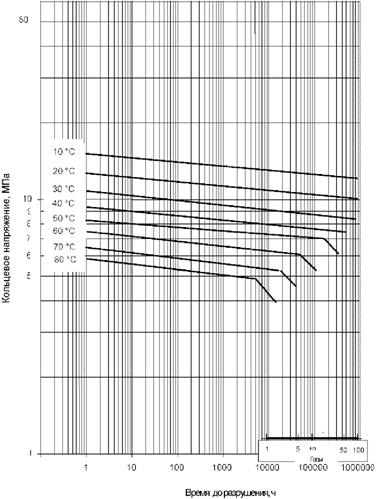

6. Эталонные графики длительной прочности PB
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

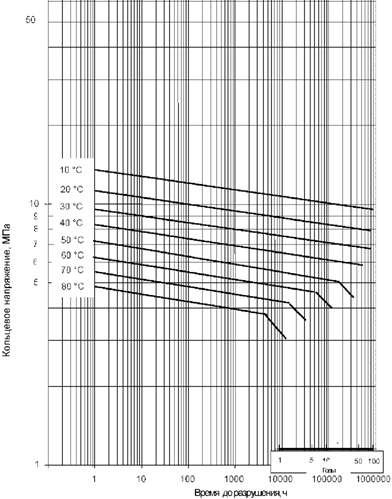

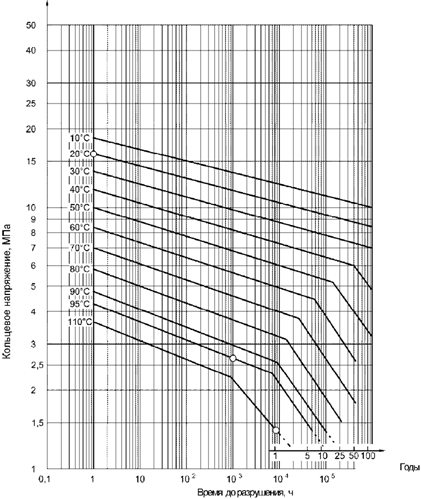

7. Эталонные графики длительной прочности
материала труб PVC-C тип I
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

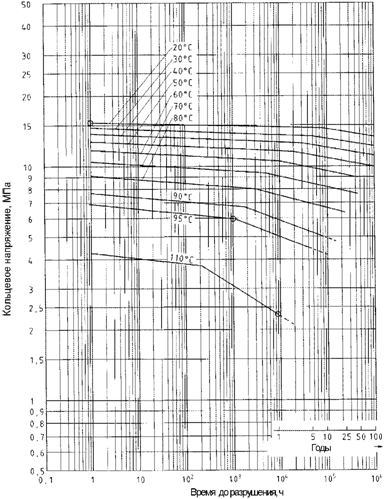

8. Эталонные графики длительной прочности
материала фитингов PVC-C тип I
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
9. Эталонные графики длительной прочности
материала труб PVC-C тип II
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
10. Эталонные графики длительной прочности
материала фитингов PVC-C тип II
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.

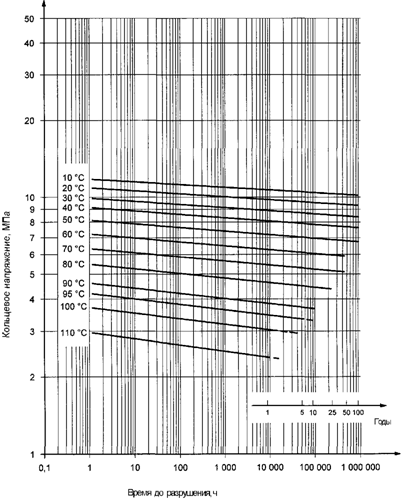

11. Эталонные графики длительной прочности
PE-RT тип I
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
12. Эталонные графики длительной прочности
PE-RT тип II
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
13. Эталонные графики длительной прочности PE 80
Левая часть ломаной:
.
Правая часть ломаной:
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
14. Эталонные графики длительной прочности PE 100
,
где t - время, ч; T - температура, К; - кольцевое напряжение, МПа.
15. Эталонные графики длительной прочности
PVC-U 250
Приложение Г
(обязательное)
ЗНАЧЕНИЯ РАСЧЕТНОГО НАПРЯЖЕНИЯ И РАСЧЕТНЫХ СЕРИЙ ТРУБ
Г.1. Расчетное напряжение для класса эксплуатации определяют по правилу Майнера (Приложение Б). Применяют коэффициенты запаса прочности в соответствии с таблицей Г.1.
1
Материал | Коэффициент запаса прочности C при температуре: | |||
|
|
| 20 °C/50 лет | |
PP-H | 1,5 | 1,3 | 1,0 | 1,6 |
PP-B, PP-R, PP-RCT | 1,5 | 1,3 | 1,0 | 1,4 |
PE-X | 1,5 | 1,3 | 1,0 | 1,25 |
PB | 1,5 | 1,3 | 1,0 | 1,25 |
PVC-C | 1,8 | 1,7 | 1,0 | 2,5 |
PE-RT | 1,5 | 1,3 | 1,0 | 1,25 |
Г.2. Значения расчетного напряжения
,
и расчетных серий
,
труб из PP-H, PP-B, PP-R, PP-RCT, PE-X, PB, PVC-C тип I, PVC-C тип II, PE-RT тип I, PE-RT тип II приведены в таблицах Г.2 - Г.11.
2
Трубы из PP-H
Рабочее давление | Класс 1 | Класс 2 | Класс 4 | Класс 5 | Класс ХВ | |||||
|
|
|
|
|
|
|
|
|
| |
0,4 | 2,90 | 6,3 | 1,99 | 5,0 | 3,24 | 6,3 | 1,83 | 4,6 | 6,25 | 6,3 |
0,6 | 4,8 | 3,3 | 5,4 | 3,0 | ||||||
0,8 | 3,6 | 2,5 | 4,1 | 2,3 | ||||||
1,0 | 2,9 | 2,0 | 3,2 | 1,8 |
, МПа3
Трубы из PP-B
Рабочее давление | Класс 1 | Класс 2 | Класс 4 | Класс 5 | Класс ХВ | |||||
|
|
|
|
|
|
|
|
|
| |
0,4 | 1,67 | 4,2 | 1,19 | 3,0 | 1,95 | 4,9 | 1,19 | 3,0 | 6,21 | 6,2 |
0,6 | 2,8 | 2,0 | 3,3 | 2,0 | ||||||
0,8 | 2,1 | 1,5 | 2,4 | 1,5 | ||||||
1,0 | 1,7 | 1,2 | 2,0 | 1,2 |
4
|
