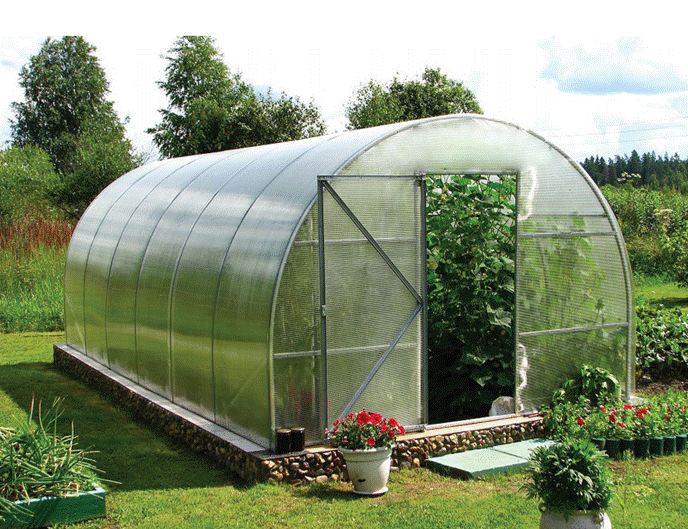

Каркас теплицы
«киновская premium+»
под сотовый поликарбонат
Инструкция по сборке к теплице
«Киновская PREMIUM +»
Благодарим Вас за покупку нашего изделия и поздравляем с приобретением трубной теплицы, которая отличается высоким качеством комплектующих материалов, а современный метод изготовления гарантирует стойкость к механическим воздействиям в течение всего срока эксплуатации при условии соблюдения инструкции по сборке и установке.
Теплица арочного типа предназначена для создания благоприятного микроклимата для выращивания садово-огородных культур в весенне-летний период. Теплица разработана с учетом эксплуатации в климатических условиях севера. Теплица имеет разборную конструкцию, что обеспечивает удобство транспортировки.
Желаем Вам хороших урожаев и надеемся, что наша продукция полностью удовлетворит Ваши ожидания и будет радовать Вас многие годы.
СОДЕРЖАНИЕ:
1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ …………………………………………………. | 3 |
2. КОМПЛЕКТАЦИЯ ТЕПЛИЦЫ «Киновская PREMIUM +» ………….…………….. | 3 |
3. СБОРКА ТЕПЛИЦЫ ………………………………………………………………………… | 4 |
3.1. Сборка торца и двери ………………………………………………………….... | 5 |
3.2. Раскрой и крепление поликарбоната к торцу ……………………..… | 9 |
3.3. Сборка КАркаса ………………………………………………………………..….. | 11 |
3.4. Покрытие КАркаса сотовым поликарбонатом ………………….…… | 14 |
4. Условия эксплуатации …………………………………………………………….. | 15 |
5. Инструкция по креплению грунтозацепов..........................................… | 16 |
6. Инструкция по установке фундамента из деревянного бруса.….. | 17 |
7. Гарантийные обязательства ……………………………………………………... | 18 |
1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные элементы теплицы изготовлены из оцинкованной профильной трубы квадратного сечения 25х25мм. Составные соединения выполнены по типу «папа-мама», что обеспечивает необходимую прочность конструкции и облегчает монтаж. Фиксация соединений производится с помощью саморезов или болтов. Двери и форточки изготовлены из П-образного металлического оцинкованного профиля и имеют диагональное усиление. Торцы также усилены П-образным оцинкованным профилем. Каркас теплицы рассчитан с учетом покрытия теплицы сотовым поликарбонатом толщиной 3,5-4 мм.
Размеры базового комплекта теплицы: длина 4 м, ширина 3 м, высота 2м. Теплица может иметь различную длину по желанию покупателя, так как длина теплицы может быть увеличена путем установки двухметровых комплектов удлинения. Расстояние между дугами теплицы 1м. Теплица имеет 2 двери и 2 форточки (в дверях). Также конструкция теплицы позволяет установить боковую форточку с автоматическим приводом (степень открытия зависит от наружной температуры воздуха) (приобретается отдельно в комплект не входит). Крепеж для крепления поликарбоната к торцам рассчитан на толщину покрытия 3,5-4мм. Крепление поликарбоната к дугам осуществляется с помощью стяжных лент, благодаря чему не нарушается целостность сотового поликарбоната, тем самым значительно продлевается срок его эксплуатации. Теплица устанавливается на фундамент либо на грунт, при помощи грунтозацепов (входят в комплект).
2. КОМПЛЕКТАЦИЯ ТЕПЛИЦЫ «Киновская PREMIUM +»
Теплица компактно упакована в две коробки размерами:
Коробка №1 - 2060х500х120мм (большая) – торцы, грунтозацепы (поз. 1-16)
Коробка №2 - 2060х400х120мм (малая) – направляющие, дуги, фурнитура (поз. 17-39)
Деталь № | Наименование | Длина, мм | Количество, шт |
1 | Верхняя торцевая дуга | 1610 | 2 |
2 | Боковая торцевая дуга | 1980 | 4 |
3 | Соединитель радиусный | 100 | 4 |
4 | Основание торца | 1500 | 4 |
5 | Стойка дверного проёма | 1870 | 4 |
6 | Средняя поперечина торца | 915 | 4 |
7 | Перемычка дверного проёма | 915 | 2 |
8 | Соединитель прямой | 100 | 2 |
9 | Стойка двери | 1750 | 4 |
10 | Поперечина двери (низ., верх.) | 900 | 4 |
11 | Диагональ двери | 1390 | 2 |
12 | Стойка форточки | 525 | 4 |
13 | Поперечина форточки | 845 | 4 |
14 | Диагональ форточки | 930 | 2 |
15 | Поперечина двери центр. | 890 | 2 |
16 | Грунтозацепы | 300х300 | 6 |
17 | Соединитель радиусный | 100 | 6 |
18 | Верхняя дуга | 1610 | 3 |
19 | Боковая дуга | 1980 | 6 |
20 | Косынка |
| 8 |
21 | Петли |
| 10 |
22 | Уголок |
| 22 |
23 | Верхняя направляющая (стяжка) | 6 | |
24 | Нижняя направляющая (стяжка) | 4 | |
25 | Комплект стяжных лент | 1 | |
26 | Т-образное соединение | 2 | |
27 | Саморез кровельный 5,5х25 | 150 | |
28 | Саморез 3,9х19 (для петель) | 40 | |
29 | Болт мебельный с усом 6х55 | 15 | |
30 | Болт 6х70мм | 5 | |
31 | Шайба М6 | 35 | |
32 | Гайка М6 | 30 | |
33 | Крючок |
| 2 |
34 | Уголок-петелька |
| 6 |
35 | Ручки с накладкой одинарные | 2 | |
36 | Ручки с накладкой двойные | 2 | |
37 | Завертка | 4 | |
38 | Болт 6х45мм | 10 | |
39 | Саморез 4,2х19 со сверлом и прессшайбой | 300 |
Для покрытия 4м теплицы используется 3 листа сотового поликарбоната 2,1х6 м (не входят в комплект).
3. СБОРКА ТЕПЛИЦЫ
Следуя инструкции, со сборкой каркаса можно справиться в одиночку. Помощник потребуется при облицовке сотовым поликарбонатом.
1. Перед выполнением действия прочитайте соответствующий пункт целиком.
2. Номер позиции, указанный в комплектации, соответствует номеру детали на рисунках.
3. В некоторых деталях останутся свободные отверстия, что не является дефектом, а следствием унификации производственных процессов.
4. Установите ограничитель силы закручивания, не допускайте прокручивания саморезов.
5. Будьте внимательны, не перепутайте детали.
6. При сборке будьте аккуратны, используйте только исправный инструмент.
Необходимые для сборки инструменты
1. Нож строительный
2. Рулетка
3. Ключ гаечный 8х10, бита на шуруповёрт 8 мм
4. Пассатижи
5. Дрель или шуруповёрт, бита на шуруповёрт ph2 (крестовая)
3.1. Сборка торца и двери
Подготовьте горизонтальную ровную поверхность размером 3х3 метра для сборки основания торца и дуг (см. рис 1). Обратите внимание, что саморезы устанавливаются с одной стороны, с другой стороны саморезы будут закреплены после облицовки поликарбонатом.

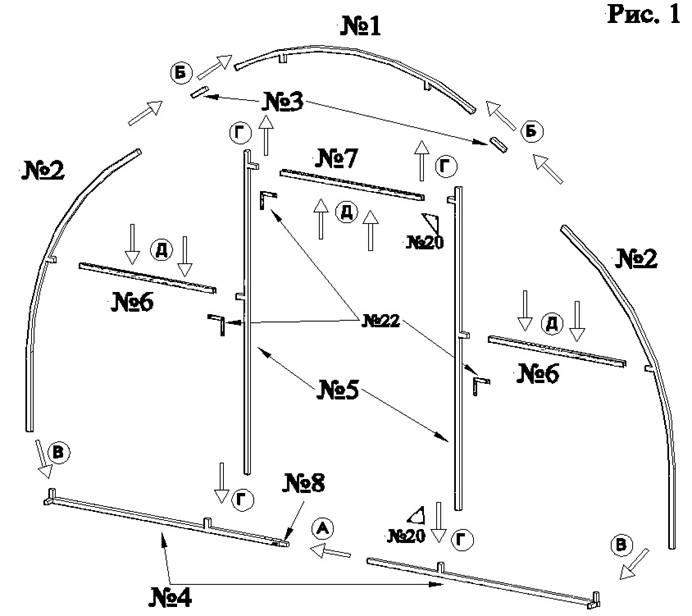

А) Соедините два Основания торца (Деталь №4, папа-мама) с помощью Соединителя прямого (Деталь №8). Закрепите с боков саморезами 4,2х19 (Деталь №39) в места отмеченные керном. Убедитесь, что направляющие смотрят в одну сторону.
Б) Вставьте наполовину Соединители радиусные (Деталь №3) в Верхнюю торцевую дугу (Деталь №1) и закрепите саморезами 4,2х19 (Деталь №39) в места отмеченные керном. Вставьте в получившуюся деталь Боковые торцевые дуги (Деталь №2) и закрепите саморезами 4,2х19 (Деталь №39) в места отмеченные керном (см. рис. 1). Соберите аналогично все оставшиеся дуги (см. рис 2).

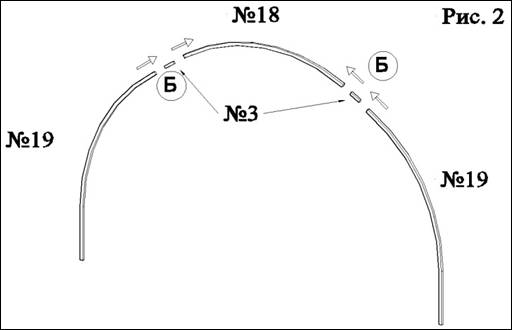

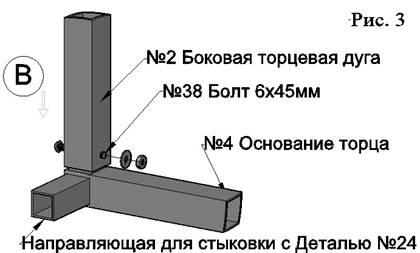

В) Соедините получившееся Основание с Торцевыми дугами. Закрепите дуги болтовым соединением (болт, гайка, шайба) (Деталь №31,32,38) но не затягивайте. Финальную затяжку выполните через стяжную ленту на этапе установки сотового поликарбоната. (см. рис 3).
,
Г) Установите Стойки дверного проема (Деталь №5) (см. рис 1). Сначала прижмите П-образный профиль к дуге (направляющая должна оказаться внутри П-профиля) и закрепите саморезами 4,2х19 (Деталь №39) в отмеченные керном места. Аналогично прикрепите второй П-образный профиль к дуге. Прикрепите Стойки к Основанию саморезами 4,2х19 (Деталь №39), используя Косынку (Деталь №20) или в места отмеченные керном (направляющая должна оказаться внутри П-профиля).
Д) Установите Перемычку дверного проема (Деталь №7), «одевается» снизу вверх на короткие направляющие. Установите две Средние поперечины торца (Деталь №6), «одеваются» сверху вниз на короткие направляющие (см. рис. 1). Закрепите саморезами 4,2х19 (Деталь №39), используя Уголки (3 шт.) и Косынку (1 шт., для ограничения двери в закрытом положении).
Повторите действия А, Б,В, Г,Д для сборки второго торца.
Для сборки двери и форточки подготовьте горизонтальную ровную поверхность размером 1х2 метра (см. рис. 4,5).

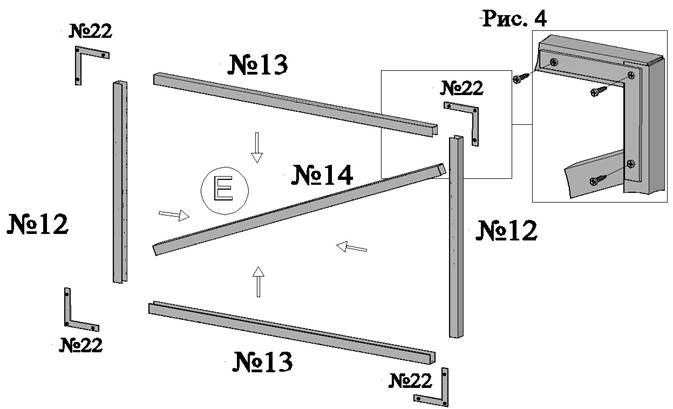

E) Сборка форточки. Расположите две Стойки форточки (Деталь №12) напротив друг друга пазом внутрь. Расположите две Поперечины форточки (Деталь №13) напротив друг друга пазом внутрь. Сомкните внахлест все 4 детали и закрепите правый нижний угол с помощью Уголка (Деталь №22) сначала на 2 самореза 4,2х19 (Деталь №39) (не вкручивайте в угол). Далее закрепите левый верхний угол (противоположный) с помощью уголка на 2 самореза 4,2х19 (Деталь №39) (не вкручивайте в угол). Вставьте пазом вниз Диагональ форточки (Деталь №14) внутрь и заведите в пазы Стоек.
На этом этапе важно, чтобы углы форточки получились ровно по 90 градусов. Для этого возьмите рулетку и сравните длину диагоналей форточки, отрегулируйте стороны так, чтобы длина стала одинаковой, после чего закрепите третий саморез по углам. Правый верхний угол закрепите так, чтобы саморез уголка прорезал край Диагонали форточки. Закрепите левый нижний угол и установите саморезы по всем оставшимся углам. Соберите аналогично вторую форточку.

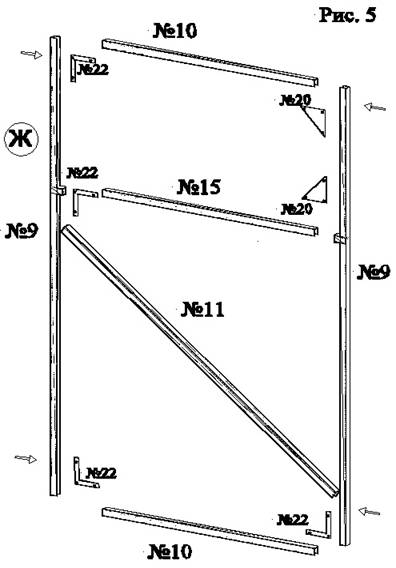

Ж) Сборка двери с форточкой. Расположите две Стойки двери (Деталь №9) напротив друг друга пазом внутрь. Расположите две Поперечины двери (Деталь №10) напротив друг друга пазом вниз (см. рис. 5). Сомкните внахлест все 4 детали и закрепите левый нижний угол с помощью Уголка (Деталь №22) сначала на 2 самореза 4,2х19 (Деталь №39) (не вкручивайте пока в угол). Далее закрепите левый верхний угол с помощью Уголка (Деталь №22) сначала на 2 самореза 4,2х19 (Деталь №39).
На этом этапе важно, чтобы углы двери получились ровно по 90 градусов. Для этого возьмите рулетку и сравните длину диагоналей двери, отрегулируйте стороны так, чтобы длина стала одинаковой, после чего закрепите третий саморез по углам.
Для крепежа правого верхнего угла используйте саморезы 4,2х19 (Деталь №39) и Косынку (Деталь №20) (она будет играть роль ограничителя открывания форточки). «Оденьте» сверху Поперечину двери центр (Деталь №15) на направляющие Стоек. Правый край в секции для форточки тоже скрепите саморезами 4,2х19 (Деталь №39) и Косынкой (Деталь №20). Вставьте в пазы стоек Диагональ двери (Деталь №11) пазом вниз. Теперь закрепите саморезами 4,2х19 (Деталь №39) оставшиеся 2 угла так, чтобы третий крайний саморез на Уголках (Деталь №22) прорезал край Диагонали двери.

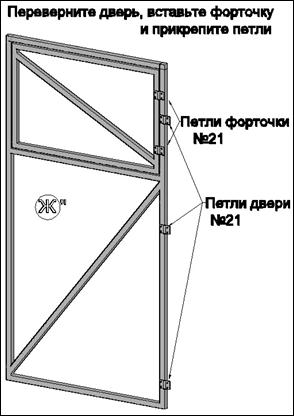

Ж”) Переверните дверь и вставьте форточку скрепленной плоскостью вниз. Разложите Петли (Деталь №21) по правой стороне следующим образом: 2 шт. для форточки; со сдвигом 3 шт. для двери (см. отметки керном). Убедитесь, что петли закрываются в одну сторону (на Вас). Прикрепите петли саморезами 3,9х19мм (Деталь №28).
Соберите аналогично вторую дверь. Вставьте собранные двери в дверной проем, петли должны смотреть наружу, прикрепите петли саморезами 3,9х19мм (Деталь №28) к дверному проёму по отметкам керна. Расчет крепления – по 4 самореза на петлю.
Для удобства дальнейшей установки зафиксируйте дверь и форточку в закрытом положении, стянув пластиковой стяжкой или скотчем.
3.2. Раскрой и крепление поликарбоната к торцу
3) Начиная с этого этапа, Вам потребуется помощник. Отложите данные работы при сильном ветре!

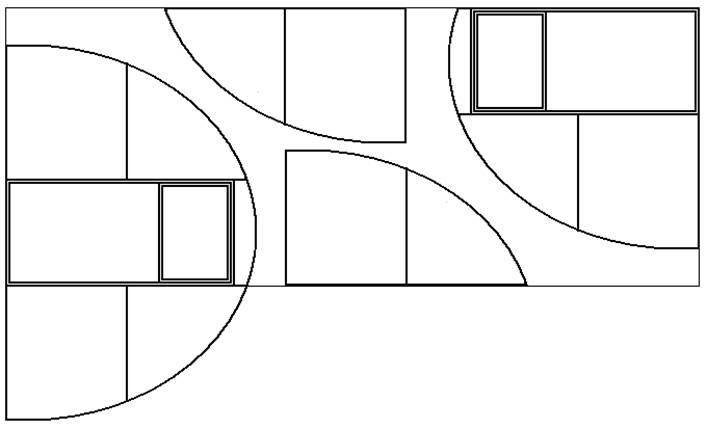

Для обшивки торцов подготовьте ровную чистую горизонтальную поверхность для раскроя листов поликарбоната (2,1 х 6 метров). Внимание! Не испачкайте и не промните лист поликарбоната. Для этого старайтесь не наступать на лист ногами, опирайтесь на большую площадь (подложите что-либо) и не снимайте транспортировочную пленку. Перед монтажом поликарбоната уточните внутреннюю и наружную стороны листа у производителя. Одноцветная (обычно, прозрачная или серая) пленка без надписей применяется для маркировки внутренней стороны листа.
Положите торец на лист поликарбоната, таким образом, чтобы основание торца, было заподлицо с краем листа. Затем маркером отчертите контур торца, как указано на рис. 6. Повторите операцию с другой стороны листа, затем обрисуйте оставшиеся детали.
Рис. 6

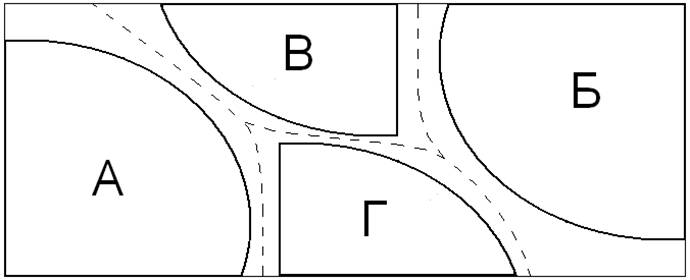

Вырежьте детали строительным ножом с припуском, как указано на рис. 7.
Рис. 7

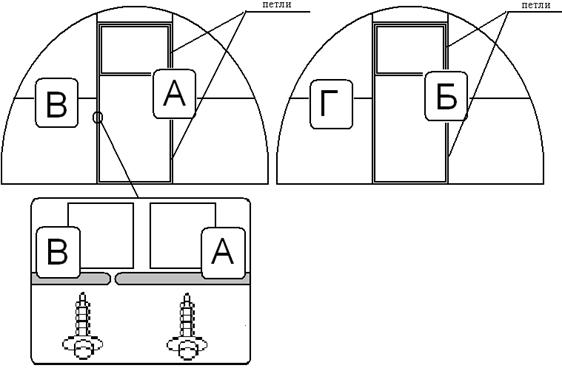

Снимите транспортировочную плёнку с вырезанных элементов (с двух сторон). Установите вырезанные детали с помощью кровельных саморезов 5,5х25 (Деталь №27), таким образом, чтобы элементы А и Б выступали за дверную рамку, тем самым исключали щель между дверью и коробкой, как указано на рис. 8, а детали В и Г сместите немного к краю каркаса, что бы они не создавали нахлёста с деталями А и Б, как указано на рисунках 8,9. Обратите особое внимание на то, что саморезы необходимо прикручивать, не допуская деформации сотового поликарбоната. Также постарайтесь саморезами попадать в места соединений элементов каркаса, это укрепит конструкцию.
Рис. 8

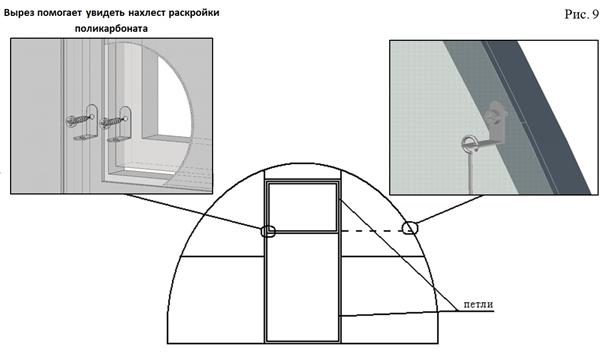

Прорежьте поликарбонат для двери и вырежьте форточку. Прорежьте поликарбонат на петлях так, чтобы он не мешал открыванию и закрыванию двери и форточки. Зафиксируйте саморезами 4,2х19 (Деталь №39) уголки-петельки (Деталь №34) и Крючок (Деталь №33), как указано на рис. 9 (ставятся поверх поликарбоната). Аккуратно удалите ножом заподлицо поликарбонат выступающий за края торцов. Аналогичные действия выполните для обшивки второго торца.
3.3. Сборка КАркаса

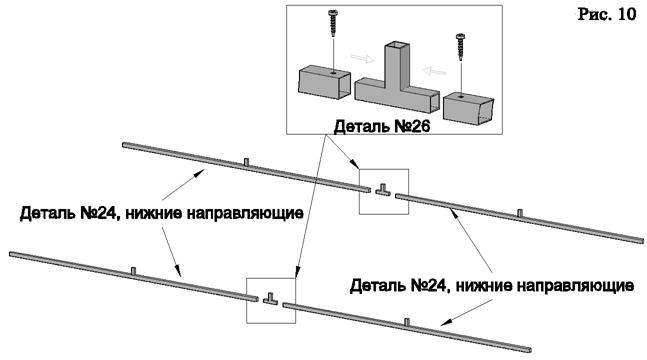

И) Сборка основания теплицы. Рекомендуем производить установку на фундаменте. Соедините две Нижние направляющие (Деталь №24) и Т-образные соединители (Деталь №26) с помощью кровельных саморезов 5,5х25 (Деталь №27), как указано на рис. 10. Убедитесь, что короткие «шипы» смотрят в одну сторону. Соедините аналогично еще две Нижние направляющие.

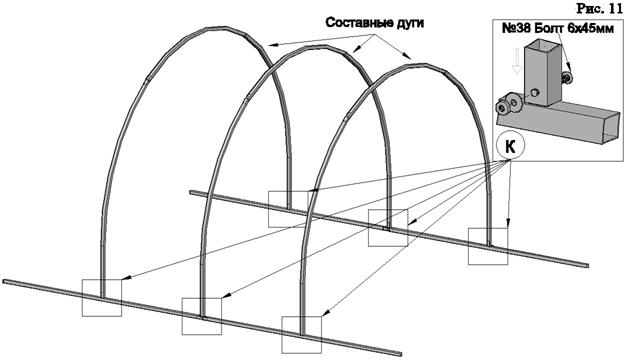

К) Вставьте Составные Дуги в Нижние направляющие (Деталь №24) до упора и наживите болтовым соединением (болт, гайка, шайба) (Деталь №31,32,38) но не затягивайте, как показано на рисунке 11. Затяжка выполняется через стяжную ленту на этапе установки сотового поликарбоната.

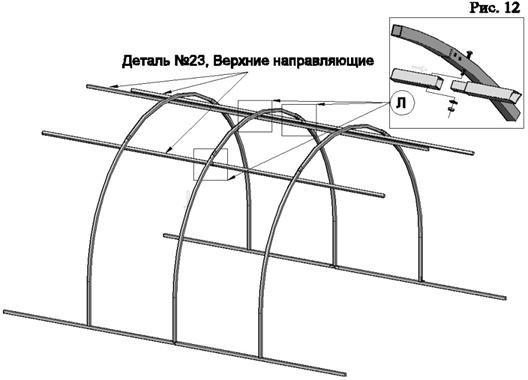

Л) Крепление Верхних направляющих (Деталь №23) к дугам (в дугах подготовлены отверстия) осуществляется с помощью мебельного болта 6х55, гайки М6 (ставятся с внутренней стороны) и шайбы, как показано на рис. 12. Возьмите Верхнюю направляющую (папа) и прикрепите за середину болтом к первой дуге. Возьмите ответную верхнюю направляющую (мама) и вставьте одну в другую. Проследите за совпадением отверстий и прикрепите к дугам. Прикрепите остальные верхние направляющие.
М) Соедините с торцами нижние направляющие при помощи кровельных саморезов 5,5х25 (Деталь №27) и верхние направляющие с помощью болта 6х55, гайки М6 и шайбы, как указано на рис. 13

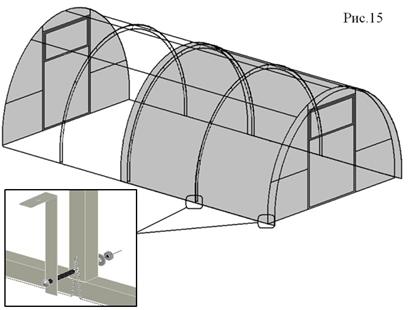

Протяните болтовые соединения и отрегулируйте двери, форточки. Выровняйте и зафиксируйте основание к фундаменту (рекомендуем использовать деревянный брус, предварительно обработанный антисептиком) либо используйте грунтозацепы (входят в комплект).
3.4. Покрытие КАркаса сотовым поликарбонатом
Отложите данные работы при сильном ветре!
Крепление поликарбоната к дугам осуществляется с помощью стяжных лент, благодаря чему не нарушается целостность сотового поликарбоната, тем самым значительно продлевается срок его эксплуатации.
Снимите защитную плёнку с листов сотового поликарбоната (с двух сторон). Накиньте один лист на каркас, таким образом, чтобы над торцом получился козырёк 5 см. В крае листа, где будут крепиться стяжные ленты, сделайте надрез, прикрепите ровный край длинной ленты с помощью болта (выкрутите болт из дуги и вставьте обратно через ленту, затяните) (см. Рис. 14).
Сделайте надрез для болтового соединения с другой стороны теплицы и закрепите короткую ленту (выкрутите болт из дуги и вставьте обратно через ленту, затяните) (см. Рис. 15).
Перекиньте длинную ленту через каркас и выровняйте ровно по дуге. Соедините её с короткой лентой с помощью стяжного болта 6х70 (полная резьба), шайбы увеличенной, гайки М6, как показано на рис. 16. Стяжку для средней дуги установите последней, после установки второго листа поликарбоната (внахлест). Аналогично закрепите следующий лист сотового поликарбоната.
Рис. 16
Установите дверные ручки для двери и для форточки. Для форточки предусмотрена односторонняя ручка, которая позволит закрыть форточку снаружи. Для двери предусмотрена двусторонняя ручка, которая позволит закрыть дверь снаружи и изнутри. Для установки ручек на стойках двери и дверного проема вырезаны отверстия. Приложите Завертку (Деталь №37) изнутри и вставьте шток в отверстие стойки и завертки. Прикрепите саморезами 4,2х19 (Деталь №39) завертку, с противоположной стороны оденьте плотно ручку с накладкой на шток и прикрепите саморезами 4,2х19 (Деталь №39). Оденьте ручки без накладок с внутренней стороны на дверные ручки.
4. Условия эксплуатации
В зимний период эксплуатации необходимо ограничить снеговую нагрузку на покрытие теплицы (не более 20 кг/кв. м). В случае невозможности устранения снежного покрова, необходимо изнутри усилить каркас подпорками.
По возможности не устанавливайте теплицу вблизи деревьев и строений, с которых может упасть снег или ветки, тем самым повредив теплицу. Плотное прилегание поликарбоната к каркасу и каркаса к грунту обеспечит целостность теплицы при резких порывах ветра. Открытые без присмотра двери и форточки, могут быть причиной деформации теплицы при повышенной ветровой нагрузке. Допустимая ветровая нагрузка на теплицу – до 15 м./с.
Рекомендуется очищать теплицу тёплой водой. Сильные загрязнения можно промыть жидкими бытовыми моющими средствами используя мягкую тряпку или губку. Запрещается использовать, для очистки сотового поликарбоната абразивные материалы и высоко-щелочные чистящие составы. Сухая протирка поверхности приведёт к повреждению защитного от ультрафиолета слоя покрытия и сократит срок службы поликарбоната.
5. Инструкция по креплению грунтозацепов
(Входят в базовый комплект поставки)
Основное предназначение
Грунтозацепы предназначены для фиксации теплицы к грунту.
Основные характеристики
Грунтозацеп выполнен из П-образного профиля различного сечения (сечение зависит от каркаса теплицы). Имеет вид цельносварного Т-образного окончания. Габаритные размеры 300х300 мм. В комплект для 4-х метровой теплицы используется 6 грунтозацепов, а для каждого последующего удлинения 2 шт. Для крепления грунтозацепа к каркасу используются саморезы.
Необходимые инструменты при сборки
1. Дрель либо шуруповёрт
2. Бита на дрель 8 мм.
Установка грунтозацепа

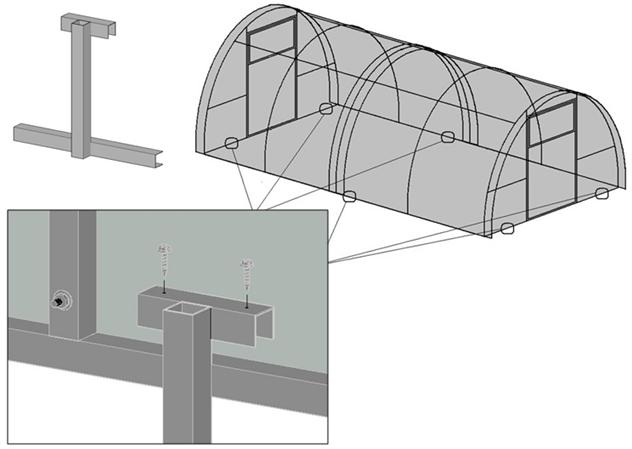

Грунтозацеп устанавливается на собранный каркас. Перед установкой зацепа, в грунте, где он будет находиться, необходимо выкопать лунку. Затем надеть зацеп на основание каркаса теплицы, как указано на рисунке и зафиксировать с помощью саморезов 4,2х19 (Деталь №39).
После того, как грунтозацеп установлен, лунки необходимо заысыпать землёй и хорошо утрамбовать.

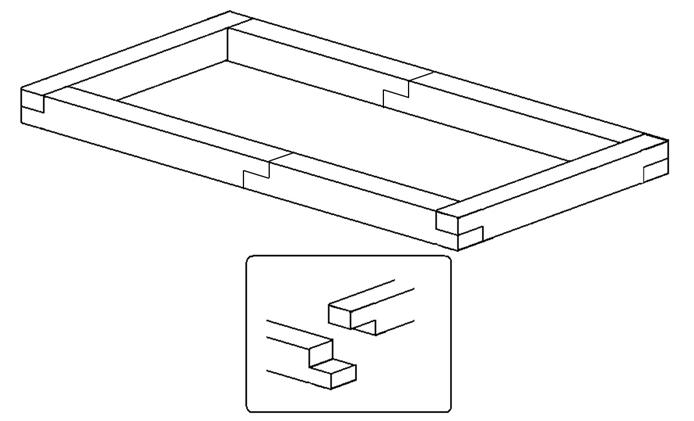

6. Инструкция по установке фундамента из деревянного бруса
(Дополнительная опция, не входит в базовый комплект поставки)
Основное предназначение
Фундамент выравнивает основание для установки теплицы. Приподнимает конструкцию над землей, что позволяет замедлить процесс коррозии). Чаще применяется нестроганный брус размеры 100х100 или 150х100мм.
Основные характеристики
Чаще применяется нестроганый брус размером 100х100 или 150х100мм. Брус состоит из частей, кратным длине 2 и 3 метра (зависит от возможностей при транспортировке). Перед покупкой уточните, обработан ли брус антисептиком, это продлит срок его службы. Брус необходимо надежно скрепить, предварительно выставив брус в уровень и углы 90 градусов. Сборка бруса происходит с помощью гвоздей, саморезов или монтажных пластин.
Внимание: Диагонали прямоугольника (фундамента) должны быть равны друг другу. Проверяется рулеткой.
Каркас теплицы крепится к брусу при помощи саморезов, либо гвоздей. Торцы теплицы рекомендуем выставить посередине бруса, продольное расположение рекомендуем устроить по внешнему краю, что позволит опустить лист поликарбоната внахлест фундамента.
7. Гарантийные обязательства
7.1. Производитель гарантирует качество каркаса теплицы (далее по тексту изделие) и что изделие является новым, полностью укомплектованным, и не имеет дефектов.
7.2. Гарантийный срок на изделие составляет 12 месяцев со дня продажи покупателю через розничную сеть.
7.3. Гарантия распространяется в пределах гарантийного срока, указанного в гарантийном талоне только на дефекты, обнаруженные в проданном изделии, которые имеют производственный характер, при условии наличия у потребителя правильно заполненного гарантийного талона с заполненными графами сведений об изделии, покупателе, продавце, дате продажи, печати и штампа, подписи покупателя и продавца.
7.4. Гарантия не распространяется на следующие повреждения:
- некачественную сборку, произведенную с нарушением данной инструкции;
- на части крепежа, подвергающиеся естественному износу;
- дефекты, вызванные небрежным обращением, применением изделия не по назначению, нарушением условий эксплуатации;
- дефекты, связанные с неправильным хранением;
- дефекты, вызванные стихийными бедствиями (наводнением, ураганом, пожаром и т. д.).
7.5. Предприятие-изготовитель несёт за собой право на внесение изменений в конструкцию теплицы.
 |
