●  тип связи (идентифицирующая, неидентифицирующая, полная/неполная категория, неспецифическая связь);

●  родительская сущность;

●  дочерняя (зависимая) сущность;

●  мощность связи (cardinality);

●  допустимость пустых (null) значений.

В IDEFIX различают зависимые и независимые сущности. Тип сущности определяется ее связью с другими сущностями. Идентифицирующая связь устанавливается между независимой (родительской) и зависимой (дочерней) сущностями. Зависимая сущность изображается прямоугольником со скругленными углами. При установлении идентифицирующей связи атрибуты первичного ключа родительской сущности автоматически переносятся в состав первичного ключа дочерней сущности. Эта операция дополнения атрибутов дочерней сущности при создании связи называется миграцией атрибутов. В дочерней сущности новые атрибуты помечаются как внешний ключ — FK.

При установлении неидентифицирующей связи дочерняя сущность остается независимой, а атрибуты первичного ключа родительской сущности входят в состав неключевых атрибутов дочерней сущности. Неидентифицирующая связь служит для связывания независимых сущностей. Для определения связей ERwin выбирается тип связи, затем мышью указывается родительская и дочерняя сущность. Идентифицирующая связь изображается сплошной линией; не идентифицирующая - пунктирной линией. Линии заканчиваются точкой со стороны дочерней сущности.

Мощность связей (Cardinality) — служит для обозначения отношения числа экземпляров родительской сущности к числу экземпляров дочерней.

НЕ нашли? Не то? Что вы ищете?

Различают четыре типа сущности:

·  общий случай, когда одному экземпляру родительской сущности соответствуют 0, 1 или много экземпляров дочерней сущности; не помечается каким-либо символом;

·  символом Р помечается случай, когда одному экземпляру родительской сущности соответствуют 1 или много экземпляров дочерней сущности (исключено нулевое значение);

·  символом Z помечается случай, когда одному экземпляру родительской сущности соответствуют 0 или 1 экземпляр дочерней сущности (исключены множественные значения);

·  цифрой помечается случай точного соответствия, когда одному экземпляру родительской сущности соответствует заранее заданное число экземпляров дочерней сущности.

·  допустимость пустых (NULL) значений в не идентифицирующих связях ERwin изображает пустым ромбиком на дуге связи со стороны родительской сущности.

Имя связи на логическом уровне представляет собой глагол, связывающий сущности. Физическое имя связи (которое может отличаться от логического) для ERWin означает имя ограничения или индекса. Для отображения имени связи выберите опцию в меню: Format/Relationship Display/Verb phrase.

2.2.5. Связи категоризации

Некоторые сущности определяют целую категорию объектов одного типа. В ERwin в таком случае создается сущность для определения категории и для каждого элемента категории, а затем вводится для них связь категоризации. Родительская сущность категории называется супертипом, а дочерние - подтипом.

Например, сущность «входящий документ» может быть как запросом, так и распоряжением. Первые и вторые имеют различные, частично пересекающиеся наборы атрибутов (минимальное пересечение подтипов составляет первичный ключ). Общая часть этих атрибутов, включая первичный ключ, помещается в сущность-супертип «входящий документ». Различная часть (например, данные о содержании, отправителе) помещается в сущности-подтипы.

В сущности-супертипе вводится атрибут-дискриминатор, позволяющий различать конкретные экземпляры сущности - подтипа.

В зависимости от того, все ли возможные сущности-подтипы включены в модель, категорийная связь является полной или неполной.

Рисунок 1.4 - Пример неполного множества категорий

Рисунок 1.5 - Пример полного множества категорий

В ERwin полная категория изображается окружностью с двумя подчеркиваниями, а неполная - окружностью с одним подчеркиванием.

Правила отношений категоризации:

1.  Сущность типа "категория" может иметь только одну общую сущность.

2.  Сущность-категория, принадлежащая одному отношению категоризации, может быть общей сущностью в другом отношении категоризации.

3.  Сущность может быть общей сущностью в любом количестве отношений категоризации.

4.  Атрибуты первичного ключа сущности-категории должны совпадать с атрибутами первичного ключа общей сущности.

5.  Все экземпляры сущности-категории имеют одно и то же значение дискриминатора, и все экземпляры других категорий должны иметь другие значения дискриминатора (см. рис. 4 и рис.5).

2.2.6. Роли.

Имя роли (функциональное имя) – это синоним атрибута внешнего ключа, который показывает, какую роль играет атрибут в дочерней сущности. По умолчанию в списке атрибутов показываются только имя роли. Для отображения полного имени атрибута (как функционального имени, так и имени роли) следует в контекстном меню выбрать пункт Format/ Entity Display и затем включить опцию Rolename/Attribute. Полное имя показывается как функциональное имя и базовое имя, разделенные точкой. Имя роли задается на вкладке Rolename диалогового окна Relationship. Это окно вызывается двойным щелчком мыши по линии связи.

Обязательным является применение имен ролей в том случае, когда два или более атрибутов одной сущности определены по одной и той же области, т. е. они имеют одинаковую область значений, но разный смысл.

2.2.7. Представления.

Представления (view), или, как их иногда называют, временные или производные таблицы, представляют собой объекты БД, данные в которых не хранятся постоянно, как в таблице, а формируются динамически при обращении к представлению. Представление не может существовать само по себе, а определяется только в терминах одной или нескольких таблиц. Применение представлений позволяет разработчику БД обеспечить каждому пользователю или группе пользователей свой взгляд на данные, что решает проблемы простоты использования и безопасности данных.

2.3 Хранение информации в модели ERwin.

Обычно модели ERwin сохраняются на диске в виде файла. Имеется возможность хранить модель в целевой СУБД. Для этого с помощью самого ERwin в целевой СУБД создается метабаза ERwin. В этой базе данных сохраняется информация модели. В частном случае базой данных могут быть и dBase-файлы, с которыми ERwin работает через ODBC.

3. Описание работы с пакетом

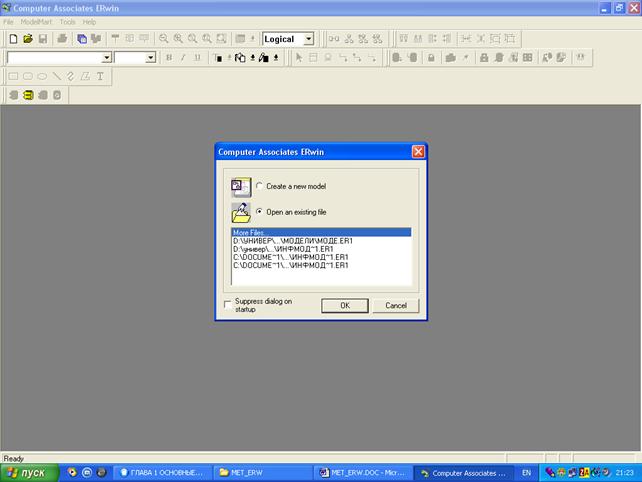

При запуске ERwin по умолчанию появляется окно создания новой модели или открытия существующего файла (см. рис.6).

Рис. 6.запуск ERWin

После выбора действия, загружается основная интегрированная среда разработки моделей ERWin. Панели инструментов содержат следующий набор кнопок:

Таблица 1

Назначение кнопок

Кнопки

Назначение кнопок

Создание, открытие, сохранение и печать модели

Вызов диалога Report Browser для генерации отчетов

Изменение уровня просмотра модели: уровень сущностей, уровень атрибутов, уровень определений

Изменение масштаба просмотра модели

Вызов дополнительной панели инструментов для работы с репозитарием Model Mart

Переключение между областями модели Subject Area

3.1. Постановка задачи

В регистрационной компании, которая занимается ведением реестра акционеров, создаётся новая информационная система, призванная автоматизировать процесс обработки документов и внесения изменений в реестр. Создаваемая система должна обеспечивать ввод, хранение, обработку и поиск информации о совершенных изменениях в реестре. Каждый входящий документ имеет уникальный регистрационный номер. Информация о документе должна содержать сведения о дате регистрации, типе документа, регистрационном номере, содержании, реквизитах отправителя. Информация о реестре должна содержать сведения о регистрационном номере эмитента (акционерного общества), реквизитах эмитента, количестве эмиссий (выпусков ценных бумаг), типах акций. Информация об акционере должна содержать сведения о реквизитах акционеров, количестве и типе имеющихся у него в собственности. Система должна позволять отследить всю историю изменений в реестре, путь каждой акции. Задача состоит в проектировании структуры баз данных разрабатываемой автоматизированной ИС.

3.2.Создание логической модели БД

Проведем анализ предметной области и внесем в диаграмму выявленные сущности.

Для внесения сущности в модель необходимо «кликнуть» по кнопке сущности на панели инструментов (ERwin Toolbox) затем кликнуть по тому месту на диаграмме, где необходимо расположит новую сущность. Щелкнув правой кнопкой мыши по сущности и выбрав пункт «Entity Properties», можно вызвать окно, в котором определяются имя, комментарии и описание сущности.

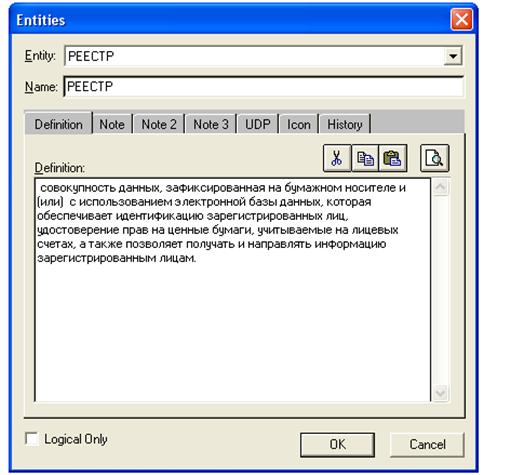

Рисунок 1.7 - Внешний вид диалогового окна Entity Properties

Рисунок 1.8 - Общий вид модели с после создания сущностей

Каждая сущность должна быть полностью определена с помощью текстового описания в закладке Definition. Закладки Note, Note 2, Note 3, UDP служат для внесения дополнительных комментарий и определений к сущности.
