ВАРИАНТ 1.

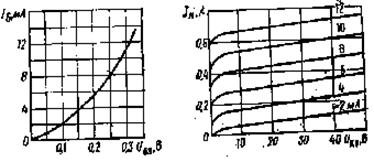

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определить коэффициент усиления h21э, значение напряжения на коллекторе Uк1 и Uк2, мощность на коллекторе Рк1 и Рк2, если дано напряжение на базе Uб=0,4В, сопротивление нагрузки Rк1=0,05кОм, Rк2=0,1кОм и напряжение источника питания Ек=40В.

ВАРИАНТ 2.

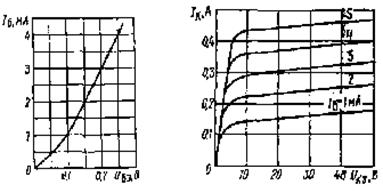

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы параметры: напряжение на баз Uб=0,4В, напряжение на коллекторе Uк=20В и напряжение источника питания Ек=40В. Используя входную и выходную характеристики, определить ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк.

ВАРИАНТ 3.

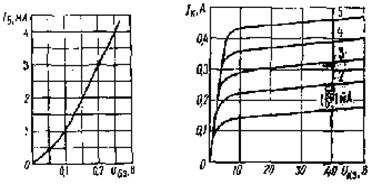

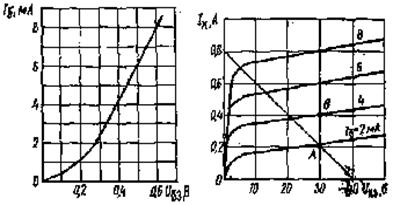

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, определить по выходным характеристикам коэффициент усиления h21э, значения сопротивления нагрузки Rк1 и Rк2 и мощность на коллекторе Рк1 и Рк2 для значений тока базы Iб1=2А, Iб2=4А, если напряжение на коллекторе Uк=40В.

ВАРИАНТ 4.

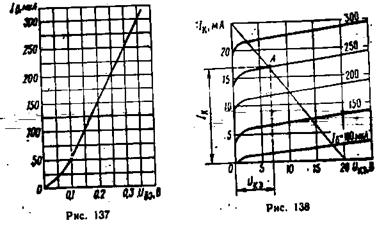

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, определить коэффициент усиления h21э, величину сопротивления нагрузки Rк1 и Rк2 , если заданы входные и выходные характеристики, а также напряжение на базе Uб=0,2В, напряжение на коллекторе Uк1=5В, Uк2=10В, напряжение источника питания Ек=20В.

ВАРИАНТ 5.

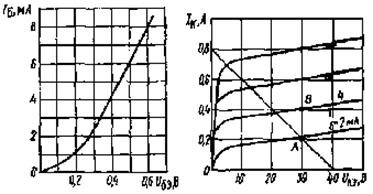

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить токи коллектора Iк1 и Iк2, напряжения на коллекторе Uк1 и Uк2, коэффициент усиления h21э, если заданы токи базы Iб1=2А, Iб2=4А, сопротивление нагрузки Rк=0,1кОм, напряжение источника питания Ек=40В.

НЕ нашли? Не то? Что вы ищете?

ВАРИАНТ 6.

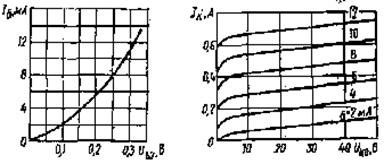

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить коэффициент усиления h21э и мощность Рк при напряжении на коллекторе Uэк=15В и токе базы Iб=6мА. Какое при этом надо выбрать сопротивление нагрузки Rк, если напряжение источника питания Ек=40В? Определить также коэффициент передачи тока базы h21б.

ВАРИАНТ 7.

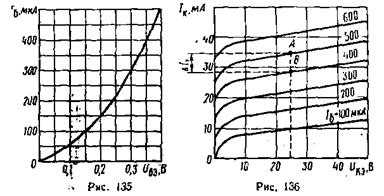

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить изменения тока коллектора Iк и коэффициент усиления h21э, если напряжение на базе Uб1=0,1В до Uб2=0,2В. Напряжение питания равно Ек=40В, а сопротивление нагрузки Rк1 =0,1кОм.

ВАРИАНТ 8.

Задача 5. Ток коллектора транзистора, включенного по схеме с общим эмиттером, равен Iк=0,2А. Используя входную и выходные характеристики, определить коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк, если дано напряжение на базе Uбэ=0,15В и напряжение источника питания Ек=40В. Определить также коэффициент передачи тока h21б.

ВАРИАНТ 9.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить коэффициент усиления h21э, значения напряжение на коллекторе Uк1 и Uк2, мощность на коллекторе Рк1 и Рк2, если дано напряжение на базе Uб=0,15В, сопротивления нагрузки Rк1 =0,1кОм и Rк2 =0,2кОм, напряжение источника питания Ек=40В.

ВАРИАНТ 10.

Задача 5. Пользуясь входной и выходными характеристиками транзистора, включенного по схеме с общим эмиттером, определить ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк. Задано напряжение на базе Uбэ=20В и напряжение источника питания Ек=40В.

ВАРИАНТ 11.

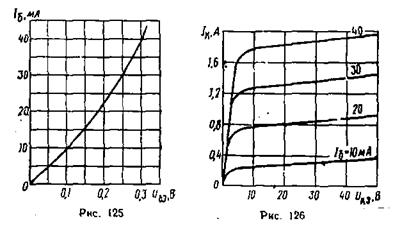

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить по выходным характеристикам коэффициент усиления h21э, значения сопротивления нагрузки Rк1 и Rк2 и мощности на коллекторе Рк1 и Рк2 для значений тока базы Iб1=10мА, Iб2 = 20мА при напряжение источника питания Ек=40В.

ВАРИАНТ 12.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить по выходным характеристикам коэффициент усиления h21э, величину сопротивления нагрузки Rк1 и Rк2 и мощности на коллекторе Рк1 и Рк2 если известно напряжение на базе Uк1=25В, Uк2=30В, напряжение источника питания Ек=40В.

ВАРИАНТ 13.

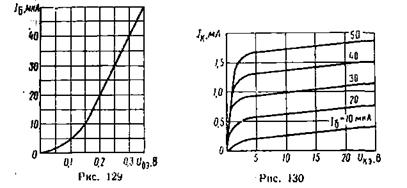

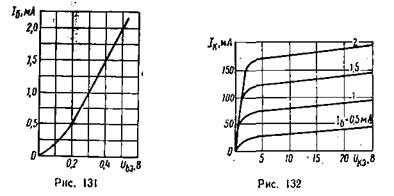

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы напряжения на базе Uбэ=0,2В, сопротивление нагрузки Rк=20кОм и напряжение источника питания Ек=20В. Используя входную и выходные характеристики, определить напряжение на коллекторе Uкэ, ток коллектора Iк, коэффициент усиления h21э и мощность на коллекторе Рк. Определить также коэффициент передачи тока h21б.

ВАРИАНТ 14.

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить токи коллектора Iк1 и Iк2, напряжения на коллекторе Uк1 и Uк2, коэффициент усиления h21э, если заданы токи базы Iб1=30А, Iб2=40А, сопротивление нагрузки Rк=0,02кОм, напряжение источника питания Ек=40В.

ВАРИАНТ 15.

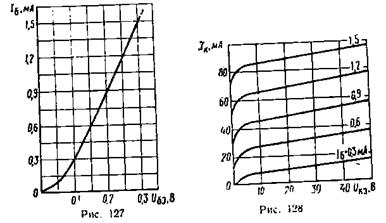

Задача 5. В цепь транзистора, включенного по схеме с общим эмиттером, включено сопротивление нагрузки, которое изменяется от Rк1=0,4кОм до Rк2=1кОм. Используя выходные характеристики, определить напряжения Uкэ1 и U кэ2, коэффициент усиления h21э, мощности на коллекторе Рк1 и Рк2, если заданы ток базы Iб=0,6мА и напряжение источника питания Ек=40В.

ВАРИАНТ 16.

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить, коэффициент усиления h21э и мощность Рк при напряжении на коллекторе Uкэ=7,5В и токе базы Iб1=20А. Какое при этом надо выбрать сопротивление нагрузки Rк, если напряжение источника питания Ек=40В? Определить также коэффициент передачи тока h21б.

ВАРИАНТ 17.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить диапазон изменения тока коллектора и коэффициент усиления h21э, если напряжение на базе изменяется от Uбэ1=0,1В до Uбэ2=0,2В. Напряжение питания Ек=40В, а сопротивление нагрузки Rк=0,025кОм.

ВАРИАНТ 18.

Задача 5. Ток коллектора транзистора, включенного по схеме с общим эмиттером, равен Iк=25А. Используя входную и выходные характеристики, определить коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк, если дано напряжение на базе Uбэ=0,15В и напряжение источника питания Ек=40В. Определить также коэффициент передачи тока h21б.

ВАРИАНТ 19.

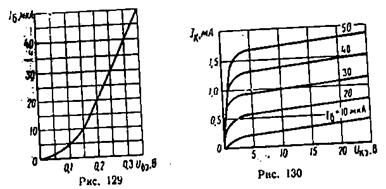

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить коэффициент усиления h21э, значения напряжение на коллекторе Uк1 и Uк2, мощности на коллекторе Рк1 и Рк2, если дано напряжение на базе Uб=0,25В, значения сопротивлений нагрузки Rк1 =10кОм и Rк2 =20кОм, напряжение источника питания Ек=40В.

ВАРИАНТ 20.

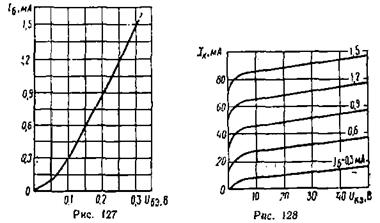

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы параметры: напряжение на баз Uб=0,3В, напряжение на коллекторе Uк=5В и напряжение источника питания Ек=20В. Используя входную и выходную характеристики, определить ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк.

ВАРИАНТ 21.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, определить по выходным характеристикам коэффициент усиления h21э, значения сопротивлений нагрузки Rк1 и Rк2 , мощности на коллекторе Рк1 и Рк2 для значений тока базы Iб1=60мкА и Iб2=90мкА, если напряжение на коллекторе Uкэ =15В напряжение источника питания Ек=40В.

ВАРИАНТ 22.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить по выходным характеристикам коэффициент усиления h21э, величину сопротивления нагрузки Rк1 и Rк2 и мощности на коллекторе Рк1 и Рк2 если известно напряжение на базе Uбэ=0,25В, напряжения на коллекторе Uкэ1=15В и напряжение источника питания Ек=40В.

ВАРИАНТ 23.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы параметры: напряжение на баз Uбэ=0,4В, сопротивление нагрузки Rк=0,1кОм и напряжение источника питания Ек=20В. Используя входную и выходную характеристики, определить ток коллектора Iк, коэффициент усиления h21э, и мощность на коллекторе Рк. Определить также коэффициент передачи тока h21б.
