Контрольная работа по дисциплине «Электротехника и электроника» для специальности 21.02.01 «Разработка и эксплуатация нефтяных и газовых месторождений», 21.02.02 «Бурение нефтяных и газовых скважин» для студентов заочного отделения (стр. 6 )

ВАРИАНТ 24.

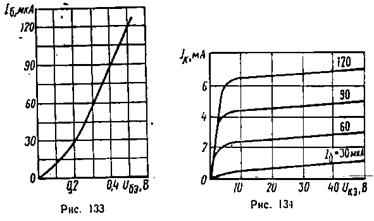

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить токи коллектора Iк1 и Iк2, напряжения на коллекторе Uк1 и Uк2, коэффициент усиления h21э, если заданы токи базы Iб1=60мкА, Iб2=90мкА, сопротивление нагрузки Rк=5кОм, напряжение источника питания Ек=40В.

ВАРИАНТ 25.

Задача 5. В цепь транзистора, включенного по схеме с общим эмиттером, включено сопротивление нагрузки, которое изменяется от Rк1=1кОм до Rк2=2кОм. Используя выходные характеристики, определить напряжения Uкэ1 и U кэ2, коэффициент усиления h21э, мощности на коллекторе Рк1 и Рк2, если заданы ток базы Iб=200мА и напряжение источника питания Ек=40В.

ВАРИАНТ 26.

Задача 5. По выходным характеристикам транзистора, включенного по схеме с общим эмиттером, определить, коэффициент усиления h21э и мощность Рк при напряжении на коллекторе Uкэ=5В и токе базы Iб1=1,5А. Какое при этом надо выбрать сопротивление нагрузки Rк, если напряжение источника питания Ек=40В? Определить также коэффициент передачи тока h21б.

ВАРИАНТ 27.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определить диапазон изменения тока коллектора Iк, коэффициент усиления h21э, если напряжение на базе изменяется от Uбэ1=0,3В до Uбэ2=0,4В. Напряжение питания Ек=40В, а сопротивление нагрузки Rк=5кОм.

ВАРИАНТ 28.

Задача 5. Ток коллектора транзистора, включенного по схеме с общим эмиттером, равен Iк=20А. Используя входную и выходные характеристики, определить коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк, если дано напряжение на базе Uбэ=0,3В и напряжение источника питания Ек=40В. Определить также коэффициент передачи тока h21б.

ВАРИАНТ 29.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить по выходным характеристикам коэффициент усиления h21э, величину сопротивления нагрузки Rк1 и Rк2 и мощности на коллекторе Рк1 и Рк2 если известно напряжение на базе Uбэ=0,25В, напряжения на коллекторе Uкэ1=15В и напряжение источника питания Ек=40В.

ВАРИАНТ 30.

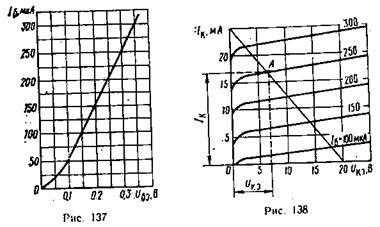

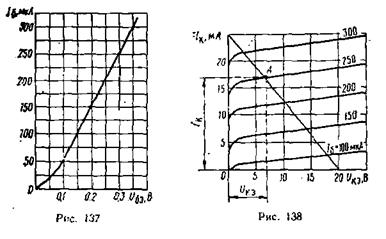

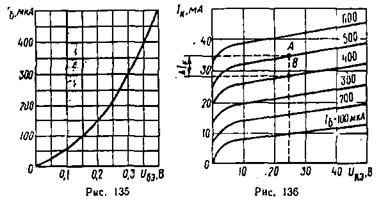

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы параметры: напряжение на базе Uбэ=0,25В, напряжение на коллекторе Uкэ=10В и напряжение источника питания Ек=20В. Используя входную и выходную характеристики, определить ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк.

ВАРИАНТ 31.

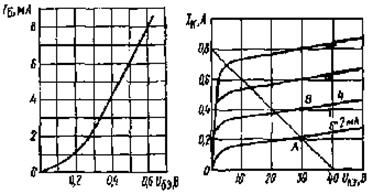

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определить коэффициент усиления h21э, значение напряжения на коллекторе Uк1 и Uк2, мощность на коллекторе Рк1 и Рк2, если дано напряжение на базе Uб=0,4В, сопротивление нагрузки Rк1=0,05кОм, Rк2=0,1кОм и напряжение источника питания Ек=40В.

ВАРИАНТ 32.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, заданы параметры: напряжение на баз Uб=0,4В, напряжение на коллекторе Uк=20В и напряжение источника питания Ек=40В. Используя входную и выходную характеристики, определить ток коллектора Iк, коэффициент усиления h21э, сопротивление нагрузки Rк и мощность на коллекторе Рк.

ВАРИАНТ 33.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входные и выходные характеристики, определить по выходным характеристикам коэффициент усиления h21э, величину сопротивления нагрузки Rк1 и Rк2 и мощности на коллекторе Рк1 и Рк2 если известно напряжение на базе Uбэ=0,25В, напряжения на коллекторе Uкэ1=15В и напряжение источника питания Ек=40В.

ВАРИАНТ 34.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, определить по выходным характеристикам коэффициент усиления h21э, значения сопротивления нагрузки Rк1 и Rк2 и мощность на коллекторе Рк1 и Рк2 для значений тока базы Iб1=2А, Iб2=4А, если напряжение на коллекторе Uк=40В.

ВАРИАНТ 35.

Задача 5. Для транзистора, включенного по схеме с общим эмиттером, используя входную и выходную характеристики, определить диапазон изменения тока коллектора Iк, коэффициент усиления h21э, если напряжение на базе изменяется от Uбэ1=0,3В до Uбэ2=0,4В. Напряжение питания Ек=40В, а сопротивление нагрузки Rк=5кОм.

ВАРИАНТ 36.

Задача 5. В цепь транзистора, включенного по схеме с общим эмиттером, включено сопротивление нагрузки, которое изменяется от Rк1=1кОм до Rк2=2кОм. Используя выходные характеристики, определить напряжения Uкэ1 и U кэ2, коэффициент усиления h21э, мощности на коллекторе Рк1 и Рк2, если заданы ток базы Iб=200мА и напряжение источника питания Ек=40В.

Перечень вопросов и практических

задач для проведения экзамена

по дисциплине Электротехника и электроника

1) Электрический ток. Электрическое сопротивление.

2) Закон Ома для замкнутой цепи.

3) Элементы электрической цепи постоянного тока.

4) Режимы работы электрических цепей.

5) Законы Кирхгофа.

6) Последовательное соединение потребителей.

7) Параллельное соединение потребителей.

8) Способы соединения потребителей.

9) Способы соединения конденсаторов.

10) Магнитное поле и его характеристики.

11) Магнитные цепи.

12) Характеристики синусоидальных величин (начальные сведения о переменном токе).

13) Мгновенное, действующее и среднее значение переменного тока.

14) Цепь переменного тока с активным сопротивлением.

15) Цепь с индуктивностью.

16) Цепь с емкостью.

17) Цепь с активным сопротивлением и индуктивностью.

18) Цепь с активным сопротивлением и емкостью.

19) Треугольники напряжений, сопротивлений, мощностей.

20) Неразветвленная цепь с R, L и C.

21) Общий случай неразветвленной цепи.

22) Разветвленная цепь синусоидального тока.

23) Параллельное соединение катушки и конденсатора.

24) Коэффициент мощности.

25) Трехфазная система ЭДС.

26) Соединение обмоток генератора и потребителей звездой.

27) Соединение обмоток генератора и потребителей треугольником.

28) Мощность трехфазного тока.

29) Электрическая мощность, ее виды.

30)Устройство и назначение трансформатора.

31)Принцип действия трансформатора.

32) Устройство и назначение коллекторной машины постоянного тока.

33) Режимы работы коллекторной машины постоянного тока.

34) Устройство и назначение асинхронного двигателя.

35) Принцип действия асинхронного двигателя.

36) Устройство и назначение синхронного двигателя.

37) Принцип действия синхронного двигателя.

38) Физические свойства электронно-дырочного перехода.

39) Полупроводниковые диоды.

40) Устройство и принцип действия биполярных транзисторов.

41) Устройство и принцип действия полевых транзисторов.

42) Устройство и принцип действия фототранзисторов.

43) Классификация тиристоров, их условные обозначения.

44) Классификация интегральных микросхем ( ИМС).

45) Особенности гибридных ИМС.

46) Принцип действия оптронов.

47) Устройство оптронов.

48) Электроннолучевая трубка.

49) Назначение и классификация усилителей.

50) Усилители мощности.

51) Устройство триггеров.

52) Классификация выпрямителей.

53) Классификация стабилизаторов.

54) Назначение и классификация инверторов.

55) Принцип действия автономных инверторов.

Задачи.

1)Емкость конденсатора С=15мкФ, заряд на его обкладках Q=40·10-5Кл. Определить напряжение на зажимах конденсатора.

2) Три конденсатора емкостями С1=0,7 мкФ, С2=0,9 мкФ, С3=0,12 мкФ, соединены параллельно. Определить их эквивалентную емкость.

3) Конденсаторы емкостями С1=10 мкФ и С2=20 мкФ соединены последовательно. Определить их эквивалентную емкость.

4) К источнику постоянного тока с ЭДС Е=1,5 В и внутренним сопротивлением R0=2,5 Ом, подключен резистор сопротивлением R=10 Ом. Определить ток в цепи и падение напряжения на источнике.

5) В цепь переменного тока включен резистор. Действующее значение тока и напряжения на нем I=350 mA и U=42 В. Определить сопротивление резистора, выделившуюся на нем мощность, а также амплитудное значение тока.

6) Три резистора, каждый сопротивлением R=120 Ом, соединены по схеме «звезда» и включены в трехфазную четырехпроводную сеть. Ток каждой фазы I=800 mA. Определить действующее значение фазного и линейного напряжений, линейного тока, полную потребляемую мощность нагрузки.

7) Полная потребляемая мощность нагрузки трехфазной цепи S=14 кВА, реактивная Q=9,5 кВар. Определить коэффициент мощности нагрузки.

8) Задачи по определению параметров смешанного соединения резисторов.

9) Определить ёмкость конденсатора С, если его сопротивление ХС=30 Ом.

10) Транзистор П403 включен в схему с общим эмиттером. Изменение тока базы Iб с 20 до 40мкА вызывает изменение тока коллектора от 0,8 до 2,1мА. Определите коэффициенты передачи по току для транзистора в схемах с общим эмиттером h21э и общей базой h21б.

11) Диод Д2Ж при прямом напряжении 150В пропускает ток 8мА, а при обратном напряжении 150В – ток 0,16мА. Определить сопротивление диода при прямом и обратном включении.

12) Определите коэффициент усиления по току. Для усилителя, на входе которого ток Iвх=1мА, а на выходе Uвых=250В и Рвых=2,5Вт.

13) Выходная проводимость транзистора ГТ322Б в схеме с общей базой h22б=12·10-5См. Определите, какое изменение тока коллектора DIк вызывает изменение напряжения коллектора Uкб с 2 до 9В при неизменном токе эмиттера.

14) Определите изменение тока базы DIк=7мА, если коэффициент передачи по току в схеме с общим эмиттером h21э=70.

15) В фоторезисторе изменение светового потока от 0 до 0,1лм вызвало изменение фототока от 0,01мкА до 9мкА при напряжении 240В. Определите удельную чувствительность фоторезистора.

16) Определите изменение тока коллектора DIк транзистора ГТ109А, если ток базы изменился с 5 до 10мкА, а коэффициент передачи по току в схеме с общим эмиттером h21э=40.

Информационное обеспечение обучения

Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы

Основные источники:

1.  Немцов и электроника / , . – 3-е изд. – М. : Academia, 2012. – 432с.

2.Синдеев с основами электроники / . – М.: Феникс, 2014. – 407с.

Дополнительные источники:

1.Теплякова и электроника / . – М.: Ин-Фолио, 2008. – 272с.

2.Катаенко / . – М.: Академ-центр, 2010. – 288с.

3.Гальперин и электроника / . - М.: Форум, 2010. – 480с.

4.Полещук по электротехнике и электтронике / . – 6-е изд. – М. : Academia, 2010. – 256с.
