Скорость отсоса загрязненного воздуха зависит от дисперсности загрязнений и степени их токсичности (класса опасности). Грубодисперсную пыль рекомендуется удалять со скоростью не менее 4 м/с, мелкодисперсную – 2 м/с. Для удаления высокотоксичных паров и газов рекомендуется соблюдать скорость отсоса не менее 1,5 м/с, для малотоксичных – 0,7 м/с. Воздуховоды для отсоса пыли не должны иметь острых углов в местах изменения их направления и не должны быть объединены с воздуховодами, удаляющими пары воды или ядовитых веществ, во избежание накопления пылевых отложений и закупорки воздуховодов.

5. Соотношение общего количества приточного и удаляемого воздуха (воздушный баланс)

Воздушный баланс считается уравновешенным, если количество воздуха, поступающее в помещение, равно количеству воздуха, которое за это время удаляется из помещения вытяжной вентиляцией. Если количество организованно подаваемого в помещение воздуха больше, чем количество удаляемого, в помещении создается повышенное давление; в этом случае воздушный баланс положительный. Обычно положительный воздушный баланс применяется в помещениях, куда нежелательно попадание загрязненного воздуха из соседних помещений («чистые» помещения: асептический блок аптек) или холодного воздуха снаружи. Благодаря избыточному давлению воздуха в асептическом блоке движение воздушных потоков будет направлено из этого блока в прилегающие к нему помещения. Если из помещения за счет вытяжной вентиляции удаляется больше воздуха, чем подается приточной вентиляцией, воздушный баланс отрицательный (помещения с вредными выделениями).

Также в асептическом блоке рекомендуется с помощью специального оборудования создание горизонтальных или вертикальных ламинарных потоков чистого воздуха во всем помещении или в отдельных локальных зонах для защиты наиболее ответственных участков или операций (чистые камеры). Чистые камеры или столы с ламинарным потоком воздуха должны иметь рабочие поверхности и колпак из гладкого прочного материала. Скорость ламинарного потока – в пределах 0,3-0,6 м/с при регулярном контроле стерильности воздуха не реже 1 раза в месяц.

Кондиционирование воздуха. Под кондиционированием воздуха понимают создание и автоматическое поддержание в закрытых помещениях постоянства таких показателей воздушной среды, как температура, влажность, давление, газовый и ионный состав, запах и скорость движения воздуха. Устройство, осуществляющее требуемую обработку воздуха (очистку, подогрев или охлаждение и др.), называется установкой кондиционирования, или кондиционером. С помощью кондиционеров в помещениях обеспечивается необходимый микроклимат для создания условий комфорта и нормального протекания технологических процессов.

6. Особенности системы подготовки вентиляционного воздуха на предприятиях фармацевтической промышленности

В связи с внедрением на многих предприятиях фармацевтической промышленности правил GMP («надлежащей производственной практики») одним из основных вопросов является подготовка так называемых чистых производственных помещений (ЧПП), или «чистых зон», в которых происходят наиболее ответственные технологические операции получения лекарственных препаратов.

Чистые помещения являются главным потребителем и составной частью системы подготовки воздуха. Основные возможные источники загрязнения воздуха: персонал, оборудование, технологический процесс, выделяющиеся в воздух частицы, образующие аэрозоль из твердых частиц, взвешенных в воздухе, или туман из жидких. Для удаления частиц, образующих аэрозоли или туманы, предназначена система многоступенчатой фильтрации атмосферного воздуха.

Одним из основных документов, описывающих метод многоступенчатой фильтрации воздуха, является разработанная ГНЦА при участии ГипроНИИмедпрома «Типовая схема подготовки вентиляционного воздуха», модернизированная с учетом новых требований в 2002 г.

Система очистки воздуха в предложенной схеме состоит из нескольких фильтров: фильтра грубой очистки, фильтра тонкой очистки, высокоэффективных фильтров финишной очистки. После прохождения фильтра грубой очистки воздух поступает в центральный кондиционер, где последовательно подвергается нагреванию, охлаждению и снова нагреванию в различных секциях, затем поступает в пароувлажнитель и через вентилятор в фильтр тонкой очистки, после этого – в высокоэффективный фильтр. Далее воздух поступает в чистые помещения различных зон А, В, С, D, к которым предъявляются соответствующие требования по содержанию механических частиц размером 0,5 мкм и содержанию микроорганизмов (табл. ). В данном варианте типовой схемы также осуществляется дифференцированный возврат рециркулирующего воздуха, который позволяет уменьшить затраты на подготовку воздуха. Система работает с двумя кондиционерами.

Таблица

Технологические параметры вентиляционного воздуха в чистых производственных помещениях

Технологические параметры	Нормативы
Температура	20,2 0С
Относительная влажность (с учетом технологических требований)	45,5% по технологическому регламенту
Содержание микроорганизмов размером 0,5 мкм: Зона А, В Зона С Зона Д	3520 шт/м3 воздуха 352 000 шт/м3 воздуха 3 520 000 шт/м3 воздуха
Содержание микроорганизмов: Зона А Зона В Зона С Зона Д	не более 1 шт/м3 воздуха 10 шт/м3 воздуха 100 шт/м3 воздуха 200-500 шт/м3 воздуха

Практическая работа

«Гигиеническая оценка вентиляции помещений»

Задания студенту

В соответствии с данными ситуационной задачи:

1. Выбрать оптимальный вариант вентиляционной системы для конкретных производственных условий.

2. Определить производительность вытяжной вентиляционной системы.

3. Определить кратность воздухообмена в помещении.

Методика работы

Определение коэффициента аэрации помещения

Величина коэффициента аэрации выражается отношением площади форточек к площади пола:

площадь форточек

Каэр. = ----------------------------

площадь пола

Минимальное значение Каэр. необходимое для достаточного проветривания помещения – 1/50.

Определение необходимого воздухообмена в производственных помещениях

Расчет величины подаваемого и удаляемого воздуха проводится исходя из количества вредных выделений, подлежащих разбавлению до допустимых уровней. При расчетах воздухообмена помещений определяется расход приточного воздуха, необходимого для поглощения избыточного тепла, влаги, вредных веществ.

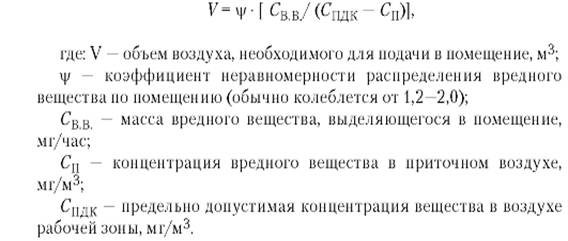

Необходимый объем воздуха, подаваемого в помещения при газовыделении, рассчитывается по формуле:

Если в помещении в воздух рабочей зоны выделяется не одно, а несколько различных вредных ингредиентов (пары, газы), расчет производительности общеобменной вентиляции имеет свои особенности. Так, при одновременном выделении в рабочую зону химических веществ, не обладающих однонаправленным характером токсического действия, производится расчет объема общеобменной вентиляции отдельно для разбавления каждого компонента до ПДК.

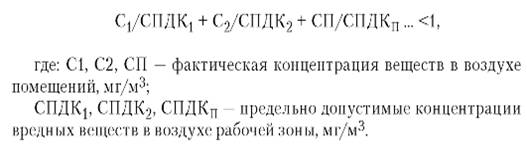

При однонаправленном действии химических веществ, одновременно выделяющихся в рабочую зону, расчетный воздухообмен находят суммированием объемов воздуха, полученных из расчета по каждому веществу. При этом допустимыми для проектирования считают такие концентрации (С), которые удовлетворяют условию:

Необходимое количество воздуха, подаваемого в помещения при пылевыделении, рассчитывается по формуле:

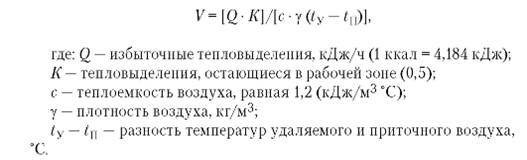

Расчет приточного воздуха, необходимого для разбавления избыточных тепловыделений при устройстве аэрации, производится по формуле:

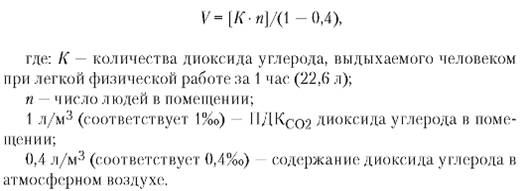

Если в помещении качество воздуха ухудшается только в результате присутствия людей, то расчет объема вентиляции проводится по количеству диоксида углерода по формуле:

Определение и оценка эффективности вентиляционных систем

Эффективность работы вентиляционных систем определяется количеством воздуха, подаваемого или удаляемого из помещения за единицу времени, необходимого для уменьшения концентрации вредных веществ в воздухе рабочей зоны до уровня ПДКрз. Для удаления аэрозолей (пыли) скорость движения воздуха в отверстии открытого воздуховода должна быть от 1,5 до 4 м/с. При удалении паров и газов ядовитых веществ скорость движения воздуха рассчитывается с учетом степени их опасности (токсичности). Так, для малотоксичных веществ с ПДКрз, превышающей 100 мг/м3, скорость движения через отверстия вытяжных шкафов должна быть 0,5–0 ,7 м/с, для веществ с ПДКрз, равной или менее 100 мг/м3, – 1 м/с. В сечениях открытых отсосов (зонтов, бортовых отсосов) скорость удаления воздуха рекомендуется от 0,5 до 1,25 м/с.

Необходимый объем удаляемого воздуха (Q) рассчитывается по формуле:

Q = v S • 3600 (м3/ч),

где: v – скорость удаления воздуха через вентиляционное отверстие, м/час;

S – площадь сечения вентиляционного отверстия, м2.

Определение кратности воздухообмена

1.  Определение необходимой величины кратности воздухообмена в учебном классе

Величина кратности воздухообмена показывает сколько раз в течение часа воздух помещения должен быть заменен наружным воздухом. Величина кратности воздухообмена рассчитывается по формуле :
