Анализ существующих конструкций подъемников для сборки башенных вышек (стр. 7 )

Тяговый механизм	Однобарабанная электролебедка с червячным редуктором	Трактор тягач	Двухба рабанн ая электр олебед ка
Мощность электродвигателя лебедки. кВт	10		33
Габариты лебедки, мм:
длина	2130	2150			2850
ширина	940			1700
высота	950			1200
Масса лебедки, кг	1216	1250			2645
Габариты подъемника, мм
длина	9600	9300	11350	19920
ширина	9280	S600	10600	11350	12600
высота	6500	5756	6137	82 86	8756
Масса, т	10.0	10.143	17,0	19,7	27,0

1 – спаренные трубные стойки; 2 – нижняя опора; 3 - наголовник;

4,5 – пояса; 6 – диагональная тяга; 7 – несущая балка; 8 - ролик;

9 – несущие трубы; 10,11 – блоки полиспаста; 12 – направляющие ползуны;

13 – направляющие ролики.

Рисунок 1.1 – Вышечный подъемник ПВ5-60

1-стойки; 2-пояс; 3-балканесущая; 4-диагональная тяга.

Рисунок 1.2 - Схема сборки панели подъемника

1-козлы вышки; 2-основание вышки.

Рисунок 1.3 - Схема установки панелей подъемника

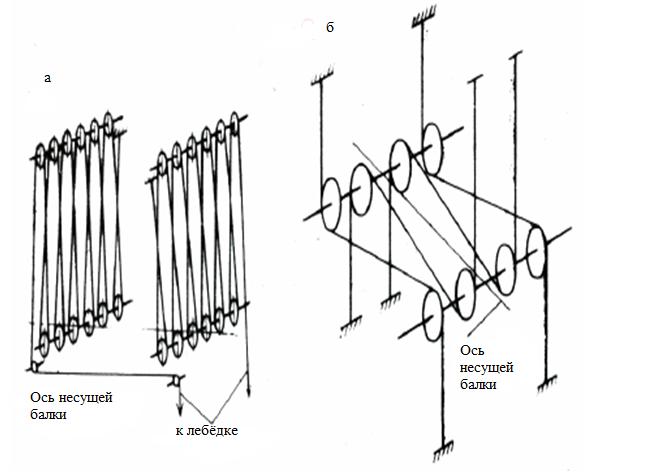

а - оснастка полиспастов одной несущей балки; б - оснастка страхового устройства несущей балки.

Рисунок 1.4 - Схема оснастки подъемника.

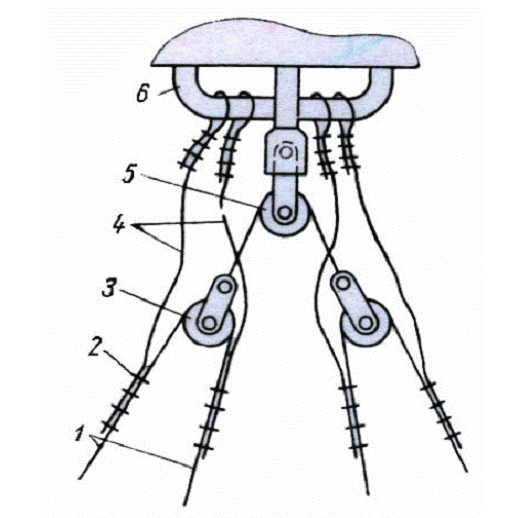

1 – полиспаст; 2 – зажимы; 3,5 – уравнительный ролик;

4 – страховочный трос; 6 – прицеп трактора.

Рисунок 1.5 – Схема крепления оснастки подъемника к трактору

1 – подъемная часть; 2 – вспомогательная лебедка; 3 – элементы соединения;

4 – электролебедка.

Рисунок 1.6 – Вышечный подъемник ПВЛ

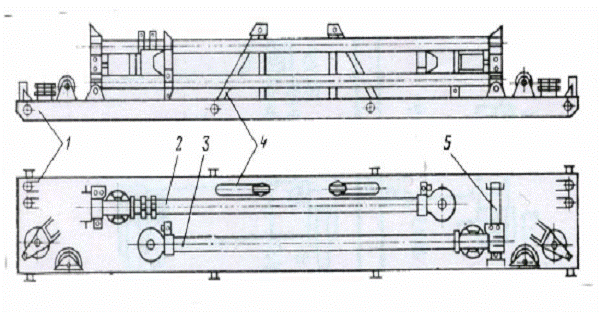

1 – опорная рама; 2 – внутренние стойки в сборе; 3 – наружные стойки;

4 – опора; 5 – направляющие.

Рисунок 1.7 – Узел подъемника ПВЛ в транспортном положении

1-козлы; 2-кронблочная площадка; 3-нога.

Рисунок 1.8 - Сборка первой секции вышки подъемником

Таблица 2.1 - Техническая характеристика подъемника ПВЛ-60

Мощность привода, кВт:	30
Грузоподъемность кН (т. с.):	600 (60)
Ход несущих балок, мм:	6400
Скорость подъема несущих балок, м/с:	0,025
Максимальные размеры нижней базы собираемой вышки, м:	10х10
Система подъема:	полиспастная с приводом от лебедки
Лебедка:	двухбарабанная
Привод барабанов лебедки:	от электродвигателя через муфту и редуктор
Тип двигателя:	трехфазный асинхронный А225М8
Питание двигателя:	от внешнего стационарного источника, 380 В
Длинна кабеля питания, м, не менее:	70
Вместимость барабанов, м:	левого 295 правого 270
Подъемный канат:	15-Г-В-H-Р-Т-1770  ГОСТ 2688-80
Страховочный канат:	22-Г-В-H-Р-Т-1770  ГОСТ 2688-80
Вспомогательная лебедка:	ЛМ-2 ТУ 24.01.2039-81
Тяговое усилие, кН (кгс):	20 (2000)
Максимальная скорость движения каната, м/с:	0,45
Вместимость барабана, м:	250
Окончание таблицы 2.1
Средняя наработка на отказ, ч, не менее:	500
Габаритные размеры подъемника, мм, не более:	длина 23600 ширина 12600 высота8760
Масса подъемника, кг, не более:	27200

Таблица 2.2 - Нормы браковки канатов монтажных лебедок и полиспастов по числу обрывов наружных проволок на шаге свивки каната и уменьшению их диаметра из-за поверхностного износа или коррозии

Kз	Число обрывов проволок на шаге свивки, при котором канат должен быть забракован	Допустимое уменьшение диаметра проволок в результате поверхностного износа или коррозии, в %
3,0	4	5
3	10
2	15
1	20
0	25
3,5	5	5
4	10
3	15
2	20
1	25
0	30

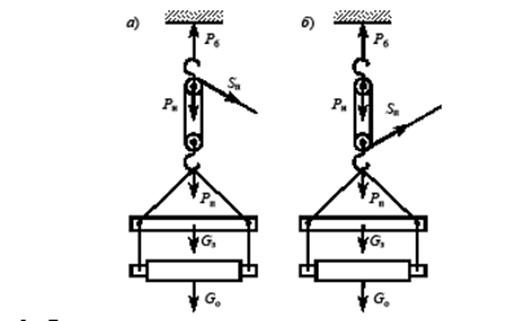

Рисунок 2.1 - Расчетные схемы полиспастов, расположенных вертикально представлен

Таблица 2.3 - Коэффициента, учитывающего дополнительную нагрузку от усилия в сбегающей ветви полиспаста и масс подвижного блока и рабочих нитей полиспаста

Грузоподъемность полиспаста, т	До 30	30-50	50-200	Более 200
Коэффициент	1,2	1,15	1,1	1,2

Таблица 3.1 - Жесткости упругих элементов (пружин) и вес поднимаемых грузов

№ пружины	1	2	3	4	5	6
Жесткость двух пружин, Н/м	370	5550	7620	9510	13530	29340
№ грузов	1	2	3	4
Вес грузов, Н	510	785	1060	1334

Таблица 3.2 – Параметры экспериментальной модели подъёмника

№	Наименование параметра	Ед. изм.	Значение параметра
1	Скорость ветви ведущей ветви каната полиспаста	м/с	0,502
2	Диаметр барабана	м	0,075
3	Диаметр каната оснастки полиспаста	м	0,002
4	Диаметр каната страхового устройства	м	0,002
5	Скорость подъема несущих балок	м/с	0,042
6	Вес поднимаемых грузов, моделирующих вес секции вышки	Н	510; 785; 1060; 1334
7	Максимальные размеры основания собираемой вышки	м	1 х 1
8	Максимальная высота подъема несущих балок	м	0,8

,

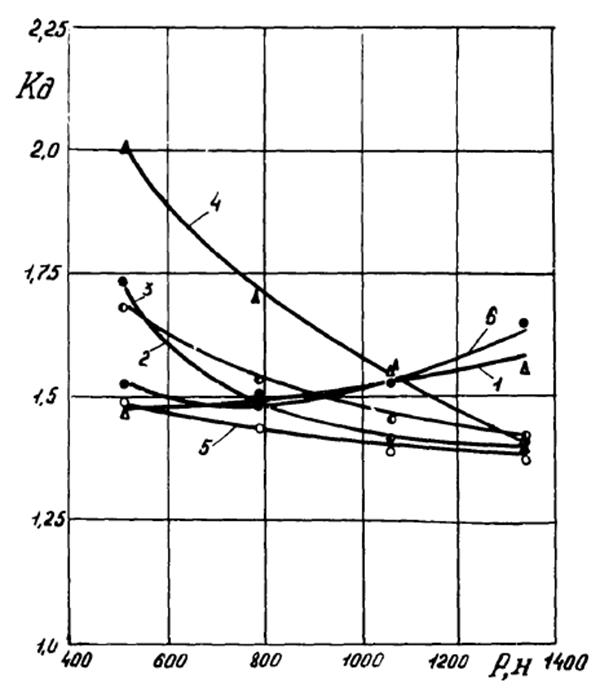

Рисунок 3.2 – Графики зависимости коэффициентов динамичности подвижных концов канатов от нагрузки на подъёмник при разной упругости пружин

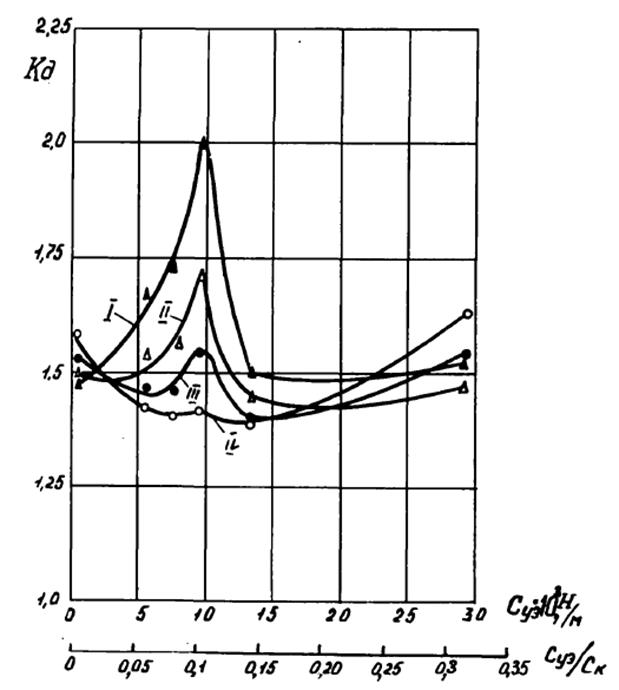

Рисунок 3.3 – Графики зависимости коэффициентов динамичности подвижных концов канатов от жёсткости упругих элементов для разных нагрузок на подъёмник

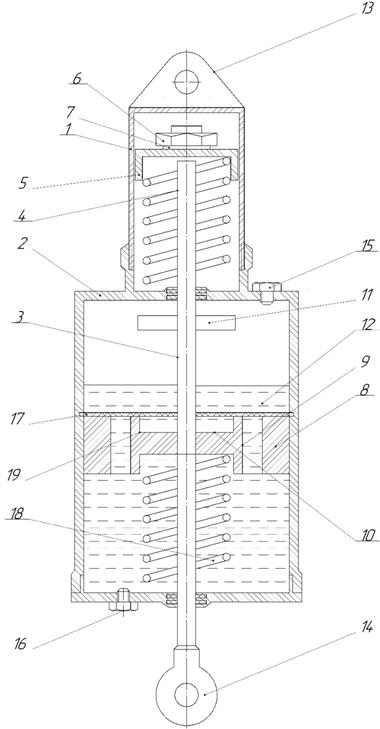

1,2 – цилиндры; 3 – шток; 4 - цилиндрическая винтовая пружина;

5 – тарелка; 6 – гайка; 7 - стопорная шайба; 8 - поршень;

9 – отверстия; 10 – проточка; 11 - упорный поясок; 12 - вязкая жидкость; 13,14 – проушины; 15,16 - сливные пробки; 17 - упорное кольцо;

18 – цилиндрическая винтовая пружина; 19 – отверстие.

Рисунок 3.4 – Гаситель динамических нагрузок

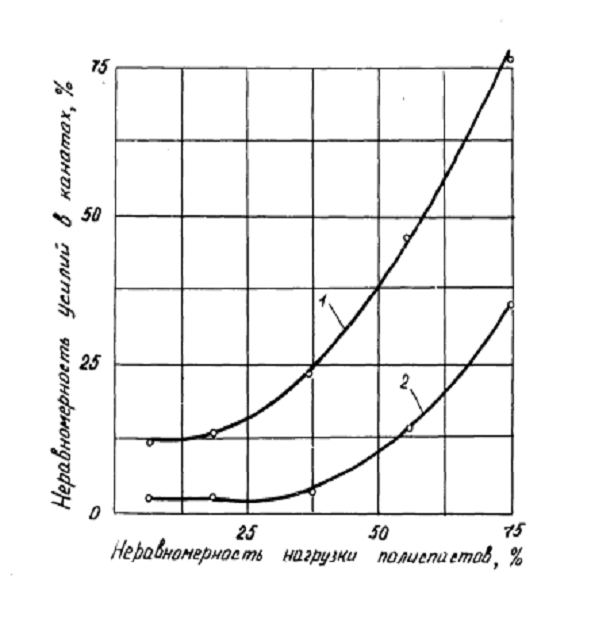

1 - существующий способ;2 - предложенный способ.

Рисунок 3.1 – Зависимости неравномерности усилий в канатах

от неравномерной нагрузки полиспастов
