ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
на выполнение НИР
«Исследование технических характеристик тканей, обеспечивающих оптимальные физико-механические и гигиенические свойства»
1 Наименование проводимой разработки
1.1 Полное наименование разработки – «Исследование технических характеристик тканей, обеспечивающих оптимальные физико-механические и гигиенические свойства».
1.2 Вид разработки – научно-исследовательская работа (НИР).
1.3 Характеристика планируемого результата:
- проведение лабораторных испытаний тканей по показателям, определяющим их физиолого-гигиенические и защитные свойства;
- изготовление образцов специальной одежды для проведения испытаний в условиях климатической камеры при повышенной температуре;
- разработка разделов программы – методики проведения лабораторных испытаний спецодежды в условиях климатической камеры при повышенных температурах с участием испытателя;
- проведение испытаний специальной одежды в условиях климатической камеры при повышенных температурах с участием испытателя.
2 Срок исполнения
Начало разработки – апрель 2018
Окончание разработки – июль 2019
3 Область применения разработки
3.1 Специальная и форменная одежда, в части обеспечения работников организации системы «Транснефть» (далее – ОСТ) одеждой, изготовленной из тканей различного сырьевого состава, поверхностной плотности и защитных свойств, обеспечивающих комфортные условия труда в условиях климата с повышенной температурой окружающего воздуха.
4 Цель разработки и ожидаемые результаты
3.2 Основная цель – исследование и определение технических характеристик тканей различного сырьевого состава, поверхностной плотности и защитных свойств, обеспечивающих оптимальные физико-механические и гигиенические свойства тканей, применяемых для изготовления специальной одежды, эксплуатируемой в условиях климата с повышенной температурой окружающего воздуха.
5 Основные параметры и технические требования
5.1 Основные параметры
5.1.1 В ходе проведения НИР должны быть выполнены:
1 Проведение лабораторных испытаний тканей по показателям, определяющим их физико-механические, гигиенические и защитные свойства;
1.1 Образцы тканей поверхностных плотностей от 180 до 250 г/м2
1.1.1 Показатели свойств тканей:
- сырьевой состав;
- поверхностная плотность;
- разрывная нагрузка;
- стойкость к истиранию;
- гигроскопичность;
- воздухопроницаемость;
- маслоотталкивание;
- нефтеотталкивание;
- паропроницаемость (для тканей с пленочным покрытием).
1.2 Образцы тканей с огнезащитной отделкой поверхностных плотностей от 180 до 300 г/м2
1.2.1 Показатели свойств тканей:
- сырьевой состав;
- поверхностная плотность;
- разрывная нагрузка;
- стойкость к истиранию;
- гигроскопичность;
- воздухопроницаемость;
- маслоотталкивание;
- нефтеотталкивание;
- огнестойкость.
2 Изготовление образцов специальной одежды (не менее 40 единиц) для проведения испытаний в условиях климатической камеры:
- изготовление образцов специальной одежды разных товарных групп из тканей с лучшими физико-механическими, гигиеническими и защитными свойствами (по результатам проведенных лабораторных испытаний) в соответствии с требованиями
3 Разработка разделов программы – методики проведения лабораторных испытаний спецодежды в условиях климатической камеры при повышенных температурах с участием испытателя:
- подготовка испытателя к проведению испытаний;
- схема расположения датчиков, прикрепляемых к телу испытателя;
- описание применяемого оборудования;
- методика проведения испытаний в климатической камере;
- проведение расчетов.
4 Проведение испытаний специальной одежды в условиях климатической камеры при повышенных температурах с участием испытателя:
- при статической нагрузке;
- при динамической нагрузке.
6 Потребность в результатах разработки (планируемые направления применения результата)
6.1 Определение фактических физико-механических, гигиенических и защитных свойств тканей, а также свойств специальной одежды под воздействием повышенных температур в условиях климатической камеры, позволит создать специальную одежду с физиолого-гигиеническими свойствами, обеспечивающими комфортные условия труда работников ОСТ в условиях климата с повышенной температурой окружающего воздуха.
7 Научно-технический задел и взаимосвязь с другими работами
7.1 Ранее проведенные и проводимые в настоящее время НИР по теме разработки, результаты которых могли бы быть использованы, отсутствуют.
8 Стадии и этапы разработки
8.1 Работа выполняется в 2 этапа.
8.2 На первом этапе осуществляется:
- проведение лабораторных испытаний тканей по показателям, определяющим их физико-механические, гигиенические и защитные свойства;
- изготовление образцов специальной одежды разных товарных групп для проведения испытаний в условиях климатической камеры при повышенной температуре с участием испытателя.
Форма и вид отчетности первого этапа:
- протоколы лабораторных испытаний с указанием используемого оборудования;
- сравнительный анализ полученных результатов;
- акт, подтверждающий изготовление образцов спецодежды разных товарных групп;
- образцы готовой спецодежды разных товарных групп.
Примечание: ткани для проведения испытаний и изготовления образцов специальной одежды предоставляются Заказчиком в течение 10 рабочих дней после подписания договора.
Начало первого этапа – 14.04.2018
Окончание первого этапа – 22.11.2018
8.3 На втором этапе осуществляется:
- разработка разделов программы – методики проведения лабораторных испытаний спецодежды в условиях климатической камеры при повышенных температурах с участием испытателя;
- проведение испытаний специальной одежды в условиях климатической камеры при повышенных температурах с участием испытателя (при статической и динамической нагрузках).
Форма и вид отчетности второго этапа:
- разделы-программы-методики проведения испытаний в условиях климатической камеры;
- протоколы проведенных испытаний;
- сравнительный анализ полученных результатов;
- заключение.
Начало второго этапа – 23.11.2018
Окончание второго этапа – 19.07. 2019
9 Требования к защите результатов разработки
9.1 Состав и комплектность отчетных материалов, представляемых заказчику устанавливается календарным планом на выполнение работ.
9.2 Порядок и условия представления и рассмотрения отчетных материалов в
Транснефть»:
- отчетные материалы представляются на бумажном (в трех экземплярах) и электронном носителях.
10 Результаты разработки
10.1 Протоколы лабораторных испытаний тканей.
10.2 Сравнительный анализ полученных результатов.
10.3 Разделы программы-методики проведения лабораторных испытаний спецодежды в условиях климатической камеры при повышенных температурах с участием испытателя.
10.4 Протоколы лабораторных испытаний образцов специальной одежды в условиях климатической камеры.
10.5 Сравнительный анализ полученных результатов и заключение.
Приложение А
ТЕХНИЧЕСКОЕ ОПИСАНИЕ СПЕЦИАЛЬНОЙ ОДЕЖДЫ
А.1Описание внешнего вида костюма мужского для защиты от общих производственных загрязнений и механических воздействий (истирания) для рабочего персонала
Костюм мужской (куртка и полукомбинезон, куртка и брюки) для защиты от общих производственных загрязнений и механических воздействий (истирания) для рабочего персонала приведен на рисунках А.1 – А.3.
Костюм мужской комбинированный из деталей темно-синего и василькового цвета, с отделочными деталями серебристого цвета.
Куртка прямого силуэта с центральной потайной застежкой на пуговицы, капюшоном, воротником-стойкой, втачными рукавами, отверстиями для воздухообмена. Отверстия для воздухообмена расположены в шве соединения деталей кокетки спинки и средней части спинки, в области проймы вверху бокового шва куртки и нижнего шва рукава. Ширину куртки по линии талии и низу регулируют с помощью эластичного шнура и фиксаторов.
Полочка из трех частей: кокетки, средней и нижней. На средней части – накладные карманы с клапаном. На нижней части – прорезные карманы с наклонным входом, застежкой-молнией и клапаном. Клапаны с застежкой текстильной. Верхняя и нижняя стороны мешковины карманов обработаны в швах притачивания кулиски и припуска на подгибку низа изделия. Левая нижняя часть полочки с внутренним навесным карманом с застежкой-молнией.
Спинка из трех частей: кокетки, средней и нижней. По шву соединения кокетки со средней частью спинки расположены отверстия для воздухообмена, закрытые внутренней кокеткой из сетчатого трикотажного полотна.
Рукав из трех частей: верхней, задней и передней. На задней части – усилительная накладка в области локтя. Задняя часть и накладка с шестью вытачками. В области проймы вверху бокового шва куртки и нижнего шва рукава отверстие для воздухообмена, закрытое двойной вставкой из сетчатого трикотажного полотна. Низ рукава с усилительной накладкой и притачной манжетой. Манжета со вставкой и хлястиком с застежкой текстильной. Вставка манжеты с лентой эластичной.
Воротник-стойка с застежкой текстильной.
Капюшон из четырех частей: центральной, двух боковых и околыша. Длину лицевого выреза и объема капюшона регулируют с помощью шнура и фиксаторов. Капюшон пристегивают к куртке с помощью застежки-молнии. Застежка-молния закрыта планкой.
Полукомбинезон с застежкой-молнией в среднем шве передних половинок, застежкой на пуговицах в левом боковом шве, притачными нагрудником и спинкой, бретелями. Внизу боковых швов – застежка-молния и пуфта. Бретели с участком из ленты эластичной и застежкой на пряжки (фастексы).
Передние половинки полукомбинезона с боковыми накладными объемными карманами с наклонным входом и усилительными накладками в области колена с шестью вытачками по боковому и шаговому швам.
Нагрудник с держателями для пряжек, прорезным карманом с листочкой и застежкой-молнией. В области соединения передних половинок с нагрудником расположен пояс с двумя шлевками.
На правой задней половинке – накладной карман и два (малый и большой) накладных кармана для инструментов. Малый карман расположен на большом кармане. В области соединения задних половинок полукомбинезона со спинкой расположена кулиска с лентой эластичной и тремя шлевками.
Брюки с притачным поясом, с застежкой-молнией в среднем шве передних половинок. Внизу боковых швов брюк – застежка-молния и пуфта.
Передние половинки брюк с боковыми накладными объемными карманами с наклонным входом и усилительными накладками в области колена с шестью вытачками по боковому и шаговому швам.
На правой задней половинке расположены накладной карман и два (малый и большой) накладных кармана для инструментов. Малый карман расположен на большом кармане.
Пояс с лентой эластичной в области задних половинок, пятью шлевками и застежкой на пуговицу.

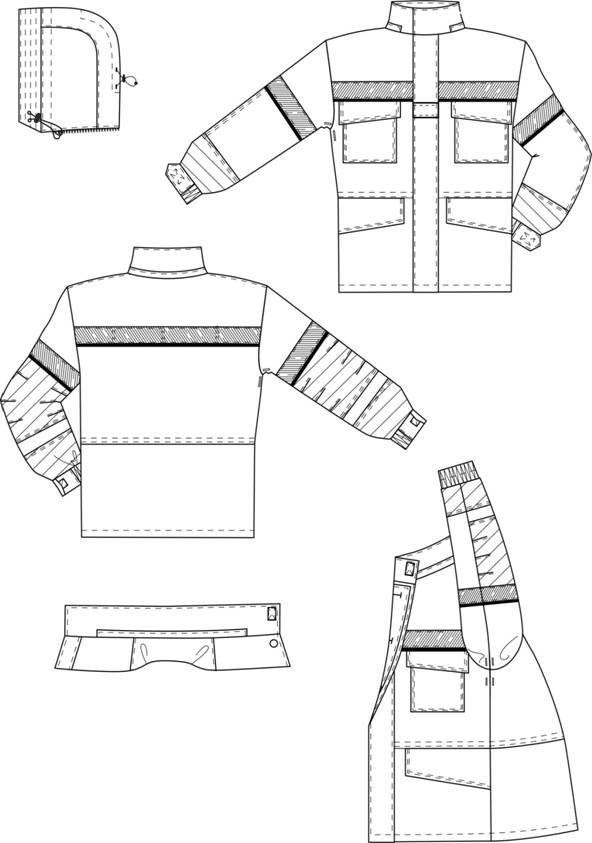

1 – Технический рисунок куртки костюма мужского для защиты от общих производственных загрязнений и механических воздействий (истирания)
для рабочего персонала

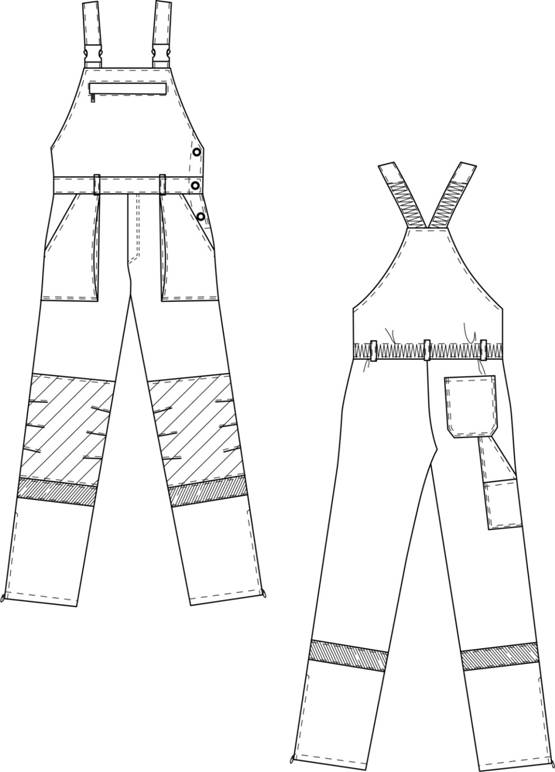

2 – Технический рисунок полукомбинезона костюма мужского для защиты от общих производственных загрязнений и механических воздействий (истирания)
для рабочего персонала

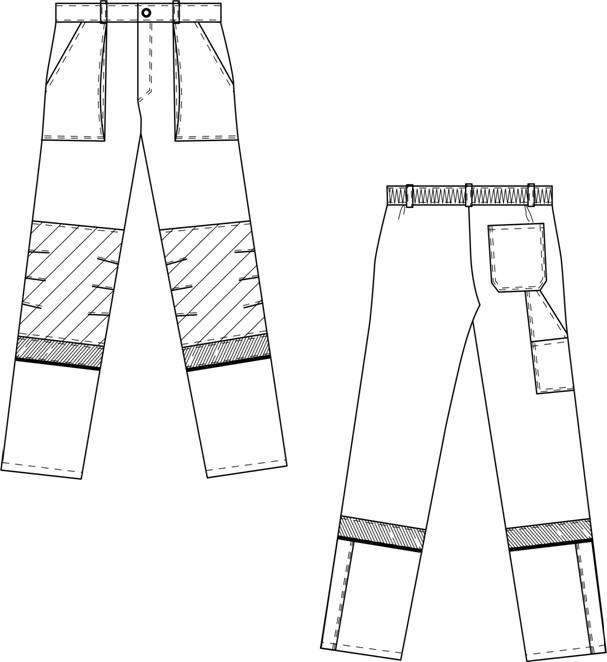

3 – Технический рисунок брюк костюма мужского для защиты от общих производственных загрязнений и механических воздействий (истирания)
для рабочего персонала мужского
Б.1
А.2Описание внешнего вида костюма мужского для защиты от нефти и нефтепродуктов для рабочего персонала
Костюм мужской (куртка и полукомбинезон) для защиты от нефти и нефтепродуктов для рабочего персонала приведен на рисунках А.4 – А.6.
Костюм комбинированный из деталей темно-синего и василькового цвета с отделочными деталями из серебристого и красного цвета.
Куртка прямого силуэта с центральной застежкой потайной на пуговицах, капюшоном, воротником-стойкой, втачными рукавами, с отверстиями для воздухообмена. Отверстия для воздухообмена расположены в швах соединения деталей кокетки спинки и средней части спинки, в области проймы вверху бокового шва куртки и нижнего шва рукава. Ширину куртки по линии талии и низу регулируют с помощью шнура и фиксаторов. Для крепления индивидуального газоанализатора-сигнализатора на планке, закрывающей центральную застежку, на уровне нижнего края световозвращающей полосы выполнена горизонтальная шлевка (держатель) из основной ткани шириной 2 см, закрепленная с обоих концов двойной строчкой.
Полочка из трех частей: кокетки, средней и нижней. Кокетка, средняя и нижняя части – с защитной накладкой. Нижняя часть полочки – с прорезным карманом с наклонным входом, застежкой-молнией и клапаном. Клапан с застежкой текстильной. Левая нижняя часть полочки с внутренним карманом с застежкой-молнией. Верхняя и нижняя стороны мешковины карманов – обработаны в швах притачивания кулиски и припуска на подгибку низа изделия.
Спинка из трех частей: кокетки, средней и нижней. Кокетка и нижняя часть с защитными накладками. По шву соединения кокетки со средней частью спинки расположены отверстия для воздухообмена, закрытые внутренней кокеткой из сетчатого трикотажного полотна.
Рукав из трех частей: верхней, задней и передней. На верхней части – защитная накладка, переходящая на накладки полочки и спинки в области плеча. На задней части – защитная накладка. Задняя часть и накладка с вытачками в области локтя. На передней части рукава – защитная накладка. В области проймы вверху бокового шва куртки и внутреннего шва рукава отверстие для воздухообмена в виде обметанных петель или выполненные методом вышивки.
Низ рукава с манжетой. Манжета со вставкой и хлястиком с застежкой текстильной. Вставка манжеты с лентой эластичной.
Воротник-стойка с застежкой текстильной на концах воротника.
Капюшон из четырех частей: центральной, двух боковых и околыша. Длину лицевого выреза и объема в области затылка регулируют с помощью шнура и фиксаторов. Капюшон пристегивают к куртке с помощью застежки-молнии. Застежка-молния закрыта планкой.
Полукомбинезон с застежкой-молнией в среднем шве передних половинок, застежкой на пуговицах в левом боковом шве, притачными нагрудником и спинкой, бретелями. Внизу боковых швов – застежка-молния и пуфта, закрытые планкой с застежкой текстильной. Бретели с участком из ленты эластичной и застежкой на пряжках.
Передние половинки полукомбинезона с боковыми накладными объемными карманами с наклонным входом, вытачками в области колена, защитной накладкой от уровня среднего шва до низа. Накладка с шестью вытачками в области колена.
Нагрудник с держателями для пряжек, с прорезным карманом с листочкой и застежкой-молнией. В области соединения передних половинок полукомбинезона с нагрудником расположен пояс с двумя шлевками.
Задние половинки полукомбинезона из двух частей: верхней и нижней. На верхней части – защитная накладка в области сидения. На нижней части – защитная накладка по низу. В области соединения задних половинок со спинкой расположена кулиска с лентой эластичной и тремя шлевками.
Защитные накладки куртки и полукомбинезона – в цвет изделия (куртки или полукомбинезона), на котором они расположены.
4 – Технический рисунок куртки костюма мужского для защиты
от нефти и нефтепродуктов для рабочего персонала
5 – Технический рисунок полукомбинезона костюма мужского для защиты
от нефти и нефтепродуктов для рабочего персонала
Б.2
А.3Описание внешнего вида костюма мужского для защиты от кратковременного воздействия открытого пламени для рабочего персонала
Костюм мужской (куртка и полукомбинезон, куртка и брюки) для защиты от кратковременного воздействия открытого пламени для рабочего персонала приведен на рисунках А.7 – А.9.
Костюм комбинированный из деталей темно-синего и василькового цвета с отделочными деталями серебристого, красного цвета.
Куртка прямого силуэта с центральной застежкой потайной на пуговицы, капюшоном, воротником-стойкой, втачными рукавами, отверстиями для воздухообмена. Отверстия для воздухообмена расположены в швах соединения деталей кокетки спинки и средней части спинки, в области проймы вверху бокового шва куртки и нижнего шва рукава в виде обметанных петель или выполненные методом вышивки.
Ширину куртки по линии талии и низу регулируют с помощью шнура и фиксаторов. Для крепления индивидуального газоанализатора-сигнализатора на планке, закрывающей центральную застежку, на уровне нижнего края световозвращающей полосы выполнена горизонтальная шлевка (держатель) из основной ткани шириной 2 см, закрепленная с обоих концов двойной строчкой.
Полочка из трех частей: кокетки, средней и нижней. На средней части – накладной карман с клапаном. На нижней части – прорезной карман с наклонным входом,
застежкой-молнией и клапаном. Клапаны с застежкой текстильной. Левая нижняя часть полочки с внутренним навесным карманом с застежкой-молнией. Верхняя и нижняя стороны карманов обработаны в швах притачивания кулиски и припуска на подгибку низа изделия.
Спинка из трех частей: кокетки, средней и нижней. По шву соединения кокетки со средней частью спинки расположены отверстия для воздухообмена, закрытые внутренней кокеткой из сетчатого трикотажного полотна.
Рукав из трех частей: верхней, задней и передней. На задней части – усилительная накладка в области локтя. Задняя часть и накладка с шестью вытачками. Низ рукава с усилительной накладкой и манжетой. В области проймы вверху бокового шва куртки и нижнего шва рукава отверстия для воздухообмена в виде обметанных петель или выполненные методом вышивки. Манжета со вставкой и хлястиком с застежкой текстильной. Вставка манжеты с лентой эластичной.
Воротник-стойка с застежкой текстильной на концах воротника.
Капюшон из четырех частей: центральной, двух боковых и околыша. Длину лицевого выреза и объема в области затылка регулируют с помощью шнура и фиксаторов. Капюшон пристегивают к куртке с помощью застежки-молнии. Застежка-молния закрыта планкой.
Полукомбинезон с застежкой-молнией в среднем шве передних половинок, застежкой на пуговицы в левом боковом шве, притачными нагрудником и спинкой, бретелями. Внизу боковых швов – застежка-молния и пуфта. Застежка-молния закрыта планкой с текстильной застежкой. Бретели с участком из ленты эластичной и застежкой на пряжках.
Нагрудник с держателями для пряжек, с прорезным карманом с листочкой и застежкой молнией. В области соединения передних половинок полукомбинезона с нагрудником расположен пояс с двумя шлевками.
Передние половинки полукомбинезона из двух частей: верхней и нижней. На верхней части – боковой накладной объемный карман с наклонным входом и усилительная накладка в области колена. Верхняя часть в области колена и накладка с шестью вытачками по боковым и шаговым швам.
Задние половинки полукомбинезона из двух частей: верхней и нижней. На правой верхней части – накладной карман и два (малый и большой) накладных кармана для инструментов. Малый карман расположен на большом кармане. В области соединения задних половинок полукомбинезона со спинкой расположена кулиска с лентой эластичной и тремя шлевками.
Брюки с притачным поясом, застежкой-молнией в среднем шве передних половинок брюк. Внизу боковых швов брюк – застежка-молния и пуфта. Застежка-молния закрыта планкой с текстильной застежкой.
Передняя половинка брюк из двух частей: верхней и нижней. На верхней части – боковой накладной объемный карман с наклонным входом и усилительная накладка в области колена. Верхняя часть в области колена и накладка с вытачками по боковым и шаговым швам.
Задняя половинка брюк из двух частей: верхней и нижней. На правой верхней части – накладной карман и два (большой и малый) накладных кармана для инструментов. Малый карман расположен на большом кармане.
Пояс с лентой эластичной в области задних половинок, пятью шлевками и застежкой на пуговицу.
7 – Технический рисунок куртки костюма мужского для защиты
от кратковременного воздействия открытого пламени для рабочего персонала
8 – Технический рисунок полукомбинезона костюма мужского для защиты
от кратковременного воздействия открытого пламени для рабочего персонала
9 – Технический рисунок брюк костюма мужского для защиты
от кратковременного воздействия открытого пламени для рабочего персонала
А.4Описание внешнего вида костюма для защиты от вредных биологических факторов (насекомых и паукообразных) для рабочего персонала мужского
Костюм мужской (куртка и брюки) для защиты от вредных биологических факторов (насекомых и паукообразных) для рабочего персонала приведен на рисунках А.10, А.11.
Костюм мужской темно-синего и василькового цвета с отделочными деталями из серебристого цвета.
Куртка с притачным капюшоном с противомоскитной сеткой, втачными рукавами, с внутренней баской полочки и спинки. Ширина по низу регулируется шнуром с фиксаторами в боковых швах.
Полочка с кокеткой, внутренним карманом для противомоскитной сетки, с накладным карманом с клапаном и вертикальной строчкой, разделяющей карман на большой и малый, складкой-ловушкой на уровне талии. Клапан кармана с двумя застежками текстильными.
Спинка с кокеткой, складкой–ловушкой на уровне талии.
Рукав из трех частей: верхней, задней и передней. На задней части – усилительная накладка в области локтя. Задняя часть и накладка с шестью вытачками по верхнему и нижнему швам рукава. По низу рукава располагается складка-ловушка. Низ рукава с трикотажным напульсником.
Капюшон с застежкой-молнией передних частей, регулятором объема затылочной части с полукольцами. Длина лицевого выреза регулируется шнуром с фиксаторами. Лицевая часть капюшона с противомоскитной сеткой с двухзамковой застежкой-молнией. Противомоскитная сетка в нижней части закреплена по линии притачивания планки переда. В шве соединения частей капюшона (в области затылка) – отверстие для воздухообмена с застежкой-молнией и противомоскитной сеткой.
Брюки с застежкой-молнией в среднем шве передних половинок, внутренними напульсниками по низу брюк с лентой эластичной и складками-ловушками в области бедер передней и задней половинок брюк.
Передние половинки брюк – с боковыми накладными объемными карманами с наклонным входом и усилительными накладками в области колена. Передние половинки брюк в области колена и накладки – с шестью вытачками по боковому и шаговому швам.
На правой задней половинке брюк – накладной карман.
Пояс с лентой эластичной в области задних половинок и пятью шлевками.

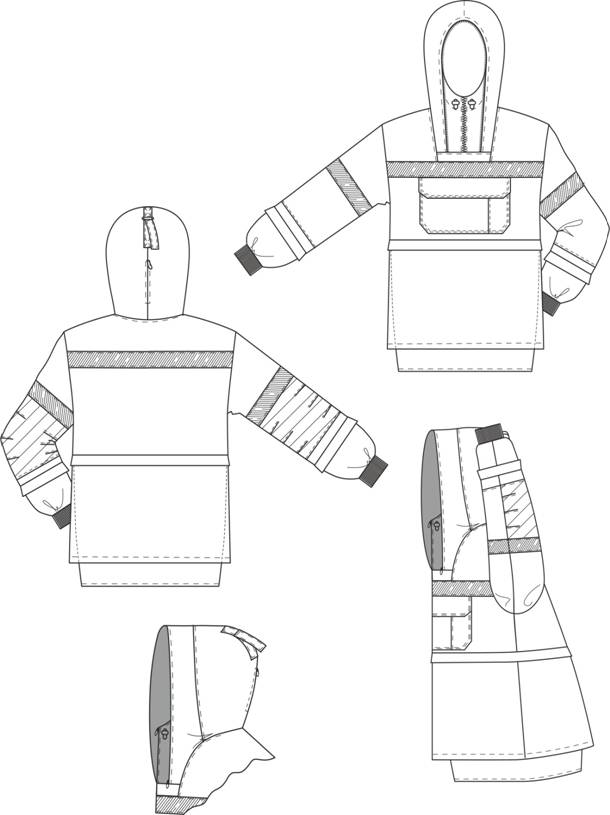

10 – Технический рисунок куртки костюма для защиты от вредных биологических факторов (насекомых и паукообразных)
11 – Технический рисунок брюк костюма мужского для защиты от вредных биологических факторов (насекомых и паукообразных)
