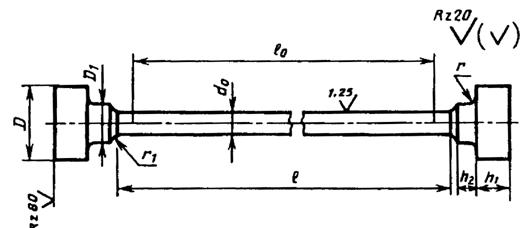

Тип II

Черт. 2

Таблица 2

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	D1	r	r1	h1	h2
1	25	125	250	l0 + (0,5 … 2,0)d0	45	28	(0,10 … 0,15)d	5,0	25	12,5
2	20	100	200	36	24	5,0	20	10,0
3	15	75	150	28	18	4,0	15	7,5
4	10	50	100	20	13	4,0	10	5,0
5	8	40	80	16	11	1,0	3,0	8	4,0
б	6	30	60	13	8	1,0	3,0	6	4,0
7	5	25	50	12	7	1,0	2,5	5	4,0
8	4	20	40	11	7	1,0	2,5	5	4,0

(Измененная редакция, Изм. № 1, 3).

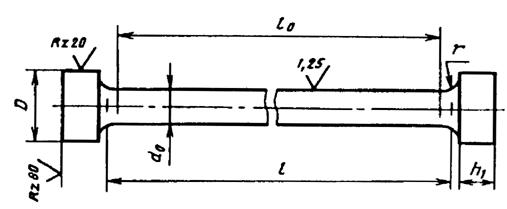

Тип III

Черт. 3

Таблица 3

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	h1	r
1	25	125	250	l0 + (0,5 … 2)d0	45	30	5
2	20	100	200	34	25	5
3	15	75	150	28	20	3
4	10	50	100	16	10	3
5	8	40	80	13	10	2
6	6	30	60	12	10	1,5
7	5	25	50	11	10	1,5
8	4	20	40	9	8	1,5
9	3	15	30	7	7	1,5

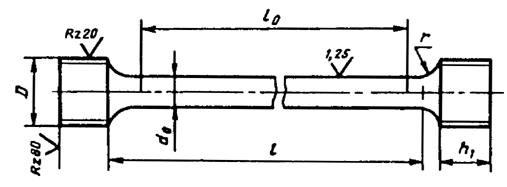

Тип IV

Черт. 4

Таблица 4

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	h1	r
1	25	125	250	l0 + (0,5 … 2)d0	M36	40	12,5
2	20	100	200	M30	30	10,0
3	15	75	150	M24	25	7,5
4	10	50	100	M16	15	5,0
5	8	40	80	M14	15	4,0
6	6	30	60	M12	12	3,0
7	5	25	50	M9	10	3,0
8	4	20	40	M8	10	3,0
9	3	15	30	M7	8	2,0

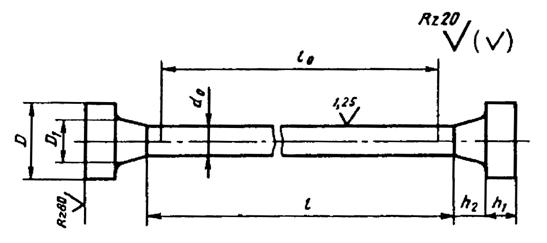

Тип V

Черт. 5

Таблица 5

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	D1	h1	h2
1	25	125	250	l0 + (0,5 … 2)d0	45	30	25	25
2	20	100	200	36	24	20	20
3	15	75	150	28	18	15	15
4	10	50	100	20	12	10	10
5	8	40	80	16	10	8	8
6	6	30	60	13	8	6	6
7	5	25	50	11	7	5	5

Тип VI

Черт. 6

Таблица 6

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	h1	h2
1	25	125	250	l0 + (0,5 … 2)d0	35	Не регламентирована	25
2	20	100	200	30	20
3	15	75	150	22	15
4	10	50	100	15	10
5	8	40	80	12	8
6	6	30	60	9	6

Тип VII

Черт. 7

Таблица 7

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	r	h1
1	15	75	150	l0 + (0,5 … 2)d0	20	25	50
2	10	50	100	15	25	40
3	8	40	80	12	25	30
4	6	30	60	10	25	25

(Измененная редакция, Изм. № 3).

Таблица 8

Предельные отклонения по размерам цилиндрических образцов

мм

Диаметр рабочей части образца	Предельные отклонения	Допускаемая разность наибольшего и наименьшего диаметра по длине рабочей части образца
До 10,00 включ.	±0,10	0,03
Св. 10,00 до 20,00 включ.	±0,20	0,04
Св. 20,00	±0,25	0,05

Примечание. Размеры головок и переходных частей образцов являются рекомендуемыми.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ПРОПОРЦИОНАЛЬНЫЕ ПЛОСКИЕ ОБРАЗЦЫ

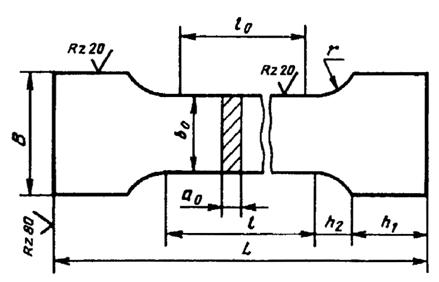

Тип I

Плоские образцы с головками

Черт. 1

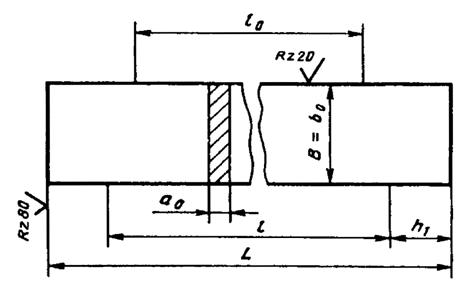

Тип II

Плоские образцы без головок

Черт. 2

Таблица 1

мм

Номер образца	a0	b0	l0 = 5,65	l0 = 11,3	l	B	h1	L
1	25	30	155	310	l0 + (1,5 … 2,5)	40	100	l + 2´ (h1+h2)
2	24	30	155	310	40	100
3	23	30	150	300	40	90
4	22	30	145	290	40	90
5	21	30	140	280	40	80
6	20	30	140	270	40	80
7	19	30	135	270	40	80
8	18	30	130	260	40	80
9	17	30	125	250	40	80
10	16	30	125	250	40	80
11	15	30	120	240	40	70
12	14	30	115	230	40	70
13	13	30	110	220	40	70
14	12	30	105	210	40	60
15	11	30	105	210	40	60
16	10	30	100	200	40	60
17	9	30	90	180	40	50
18	8	30	85	170	40	50
19	7	20	70	140	40	50
20	6	20	65	130	40	50
21	5	20	60	120	40	50
22	4	20	50	100	40	50
23	3	20	45	90	30	40

Примечания:
