Технологическая карта на облицовку кирпичом вентилируемых фасадов из сборных железобетонных плит с прокладкой утеплителя (стр. 6 )

Таблица 10 - Ведомость потребности в материалах, изделиях и конструкциях

			Исходные данные
N п/п	Наименование	Ед. изм.	Обоснование норм расхода	Ед. изм. по норме	Объем работ в нормативных единицах	Норма расхода	Потребность на 100 м
1	Кирпич керамический облицовочный 250х120х65 мм	1000 шт.	Е8-7.3	100 м за вычетом проемов	1	5	5
2	Раствор цементно-песчаный М-100  ГОСТ 28013-98	м	Е8-7.3	100 м за вычетом проемов	1	2,27	2,27
3	Плиты пенополистирольныеГОСТ 15588-86	м	По проекту	100 м за вычетом проемов	1	5,0	5,0
4	Проволока 4 мм ГОСТ 6727-80*	м/кг	Е8-7.1	100 мфасада	1	15/8,7	15/8,7



 6 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

6.1 Для выполнения работ по устройству облицовки кирпичом с прокладкой утеплителя используется комплексная бригада в составе каменщика 5 разряда и каменщика 3 разряда, выполняющих комплекс работ по облицовке стен жилого дома как с навесных площадок, так и с балконов.

6.2 Затраты труда и машинного времени на устройство 10 м облицовки из кирпича с укладкой утеплителя подсчитаны по "Единым нормам и расценкам на строительные, монтажные и ремонтно-строительные работы", введенным в действие в 1987 г., и представлены в таблице 11.

Таблица 11 - Калькуляция затрат труда и машинного времени

	Измеритель конечной продукции - 10 м
N п/п	Обоснование (ЕНиР и др. нормы)	Наименование технических процессов	Ед. изм.	Объем работ	Норма времени	Затраты труда
					рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)	рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)
1	Е 6-3, N 1	Установка площадок	шт.	1	0,24	0,08 (0,08)	0,24	0,08 (0,08)
2	Е 1-7, N 28	Подача монтажных связей	т	0,02	0,13	0,064 (0,064)	0,0026	0,0013 (0,0013)
3	Е 3-18, N 1	Установка монтажных связей	100 кг	0,2	1,1	-	0,22	-
4	Е 1-7, N 28	Подача плит теплоизоляции	т	0,5	0,13	0,064 (0,064)	0,065	0,032 (0,032)
5	Е11-42	Установка теплоизоляционных плит в один слой с вырезкой четвертей	м	10,0	0,34	-	3,4	-
6	Е 1-7, N 9	Подача-приемка раствора	м	1	0,54	0,27 (0,27)	0,54	0,27 (0,27)
7	Е 1-7, N 1	Подача кирпича на поддонах на перекрытия	1000 шт.	0,5	0,72	0,36 (0,36)	0,36	0,18 (0,18)
8	Е 3-12, N 3	Кирпичная кладка толщиной 120 мм	м	10,0	0,51	-	5,1	-
9	Е 3-21, N 14	Заделка четвертей кирпичом	100 шт. кирпичей	0,2	3,9	-	0,78	-
10	Е 3-19 Б, а	Расшивка швов	м	10,0	0,25	-	2,5	-
11	Е 6-3, N 1	Перестановка площадок	шт.	1	0,24	0,08 (0,08)	0,24	0,08 (0,08)
Итого:	13,45	0,63 (0,63)

6.3 Продолжительность работ по устройству облицовки с прокладкой утеплителя определяется календарным планом производства работ согласно таблице 12.

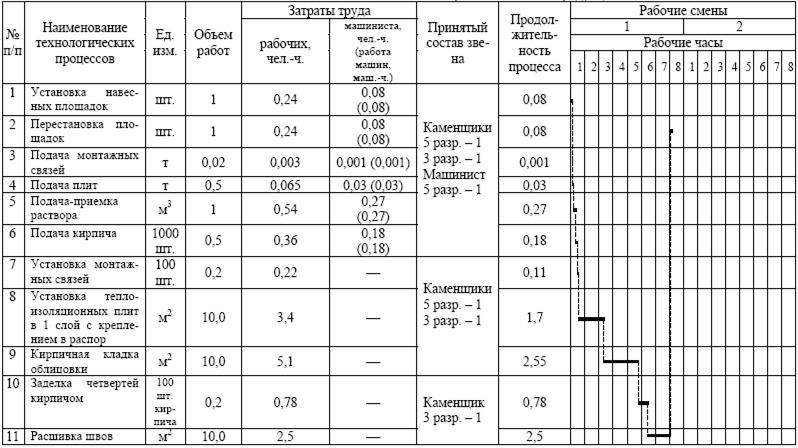

Таблица 12 - Календарный план производства работ

Измеритель конечной продукции - 10 м

Календарный план производства работ*

________________

* Форма для заполнения. - Примечание изготовителя базы данных.

Измеритель конечной продукции - 10 м

N п/п	Наименование технологических процессов	Ед. изм.	Объем работ	Затраты труда	Принятый состав звена	Продолжи - тельность процесса	Рабочие смены
				рабочих, чел.-ч	машиниста, чел.-ч (работа машин, маш.-ч)			1	2
								Рабочие часы
								1	2	3	4	5	6	7	8	1	2	3	4	5	6	7	8
1	Установка навесных площадок	шт.	1	0,24	0,08 (0,08)	Каменщики 5 разр. - 1 3 разр. - 1 Машинист 5 разр. - 1	0,08
2	Перестановка площадок	шт.	1	0,24	0,08 (0,08)		0,08
3	Подача монтажных связей	т	0,02	0,003	0,001 (0,001)		0,001
4	Подача плит	т	0,5	0,065	0,03 (0,03)		0,03
5	Подача-приемка раствора	м	1	0,54	0,27 (0,27)		0,27
6	Подача кирпича	1000 шт.	0,5	0,36	0,18 (0,18)		0,18
7	Установка монтажных связей	100 шт.	0,2	0,22	-	Каменщики 5 разр. - 1 3 разр. - 1	0,11
8	Установка теплоизоляционных плит в 1 слой с креплением в распор	м	10,0	3,4	-		1,7
9	Кирпичная кладка облицовки	м	10,0	5,1	-		2,55
10	Заделка четвертей кирпичом	100 шт. кирпича	0,2	0,78	-	Каменщик 3 разр. - 1	0,78
11	Расшивка швов	м	10,0	2,5	-		2,5

6.4 Основные технико-экономические показатели:
