Транспорт нефти (стр. 2 )

Газораспределительные станции (ГРС) сооружают в конце каждого МГ или отвода от него. Высоконапорный газ не может быть непосредственно подан потребителям. На ГРС осуществляется понижение давления газа до требуемого уровня, очистка от механических частиц и конденсата, одоризация и измерение расхода.

К линейным сооружениям относятся собственно МТ, линейные запорные устройства, узлы очистки газопровода, переходы через препятствия, станции противокоррозионной защиты, линии технологической связи, отводы от МГ и сооружения линейной эксплуатационной службы.

Линейные сооружения газопроводов отличаются от аналогичных сооружений нефтепроводовтем, что вместо линейных задвижек используются линейные шаровые краны, расстояние между которыми должно быть не более 30 км. Кроме того, для сбора выпадающего конденсата сооружаются конденсатос-борники. Большая часть газопроводов имеет диаметр от 720 до 1420 мм. Трубы и арматура рассчитаны на рабочее давление до 10 МПа.

При параллельной прокладке двух и более МГ в одном технологическом коридоре предусматривается соединение их перемычками с запорной арматурой. Перемычки размещаются на расстоянии не менее 40 км друг от друга, а также перед компрессорными станциями и после них.

Подземные хранилища газа (ПХГ) служат для компенсации неравномерности газопотребления. Использование подземных структур дляхранения газа позволяет существенно уменьшить капиталовложения в хранилища.

Классификация и состав перекачивающих станций

Магистральный нефтепровод (МН) имеет в своем составе головную нефтеперекачивающую станцию (НПС) и промежуточные НПС. Головная НПС предназначена для приема нефти с установок ее подготовки на промысле и закачки в МН. Промежуточные НПС обеспечивают поддержание в трубе напора, достаточного для дальнейшей перекачки нефти (рис. 5.4). Объекты в составе НПС подразделяются на две группы: основного (технологического) и вспомогательного назначения.

К объектам первой группы относятся: резервуарный парк; подпорная насосная; узел учета нефти с фильтрами; магистральная насосная; узел регулирования давления и предохранительные устройства; камеры пуска и приема очистных и диагностических устройств; технологические трубопроводы с запорной арматурой.

………………

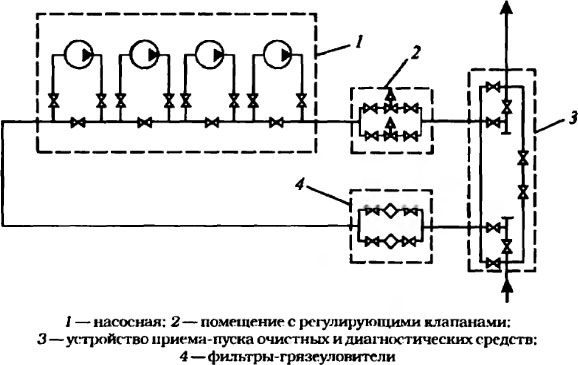

Рис. 5.4.  Технологическая схема промежуточной НПС

К объектам второй группы относятся: понижающая электрическая подстанция с распределительными устройствами; комплекс водоснабжения; комплекс по отводу промышленных стоков; котельная с тепловыми сетями; узел связи: лабораторный корпус; мастерские; пожарное депо; склад и т. д.

На головных НПС осуществляются следующие технологические операции: прием и учет нефти; краткосрочное хранение нефти в резервуарах; внутристанционные перекачки нефти; закачка нефти в МТ; запуск в полость трубопровода очистных и диагностических устройств.

На промежуточных НПС осуществляется увеличение напора транспортируемой нефти. При работе НПС в режиме "из насоса в насос" (конец предыдущего участка трубы МН подключен к линии всасывания насосов) промежуточные НПС не имеют резервуарных парков. В других случаях резервуарные парки имеются. На промежуточных НПС устанавливаются также системы сглаживания волн давления и защиты от гидравлических ударов.

МН разбиваются на эксплуатационные участки протяженностью до 800 км, которые соединяются друг с другом через резервуарные парки, поэтому в течение некоторого времени каждый участок может вести перекачку независимо от соседних участков. Эксплуатационные участки в свою очередь состоят из 3-5 более коротких участков, разделенных промежуточными НПС. которые работают в режиме "из насоса в насос" и гидравлически связаны друг с другом.

Для снижения затрат на сооружение НПС используется метод их блочно-модульного исполнения. Все оборудование станции входит в состав функциональных блоков, монтируется и испытывается на заводе. При этом блочно-модульные НПС могут быть открытого типа, когда насосные агрегаты размещаются под навесом на открытом воздухе.

Важным элементом НПС является узел учета нефти на потоке, который размещают на пути движения нефти из резервуара к нефтепроводу между подпорной и магистральной насосными.

Типичным элементом схемы НПС является узел приема-пуска средств очистки и диагностики внутренней полости нефтепровода. На головных НПС размещаются только камеры пуска, на промежуточных - камеры пуска и камеры приема, на конечных—только камеры приема. Каждое из средств очистки обладает своими преимуществами и недостатками. Например, эластичный шаровой разделитель обладает повышенной проходимостью, способен преодолевать сужения трубы и крутые повороты, но обладает худшими очистными свойствами по сравнению со скребками.

Для приема разделителей с предыдущего участка используют специальную камеру, в которую разделитель поступает вместе с потоком нефти. Для пуска разделителей используется другая камера, из которой разделители вместе с потоком нефти уходят на следующий участок нефтепровода.

Магистральный газопровод (МГ) в своем составе имеет головную и промежуточные компрессорные станции (КС), обеспечивающие расчетную пропускную способность трубопровода (рис. 5.5).



………………………..

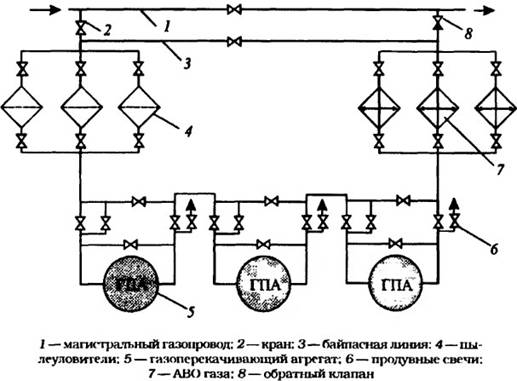

Рис. 5.5.  Технологическая схема промежуточной КС с центробежными нагнетателями

В начальный период разработки месторождений давление поступающего природного газа бывает достаточно большим, поэтому необходимость в сооружении головной КС отсутствует. Головную КС строят позднее, уже после ввода МГ в эксплуатацию.

Размещение КС по длине трассы зависит от рабочих параметров МГ. Обычно оно колеблется в пределах 80-150 км.

Головная КС предназначена для приема газа от источников (с промысла), очистки его от пыли и сероводорода, осушки, охлаждения и компримирования - сжатия до рабочего давления.

Для выполнения этих технологических операций в составе головной КС имеются следующие объекты:

-узел пылеуловителей;

-узел очистки газа от серы и сероводорода;

-узел осушки газа, состоящий из цеха низкотемпературной сепарации, холодильной станции, конденсатного парка, насосной для подачи диэтиленгликоля и др.;

-компрессорный цех: аппарат воздушного охлаждения (АВО);

-понизительная электроподстанция, если в качестве привода используются электродвигатели;

-электростанция собственных нужд, если приводом служит газотурбинная установка;

-оборотная система водоснабжения с градирней;

-пожарная система водоснабжения с водонапорной башней;

-система канализации, склады и др.

Промежуточная КС используется для очистки газа от пыли и его компримирования. В состав сооружений промежуточной КС входят:

узел подключения КС к МГ, цех очистки газа с системой маслохозяйства:

наружная обвязка центробежных нагнетателей;

компрессорный цех, оборудованный нагнетателями с приводом от газовых турбин или от электродвигателей. Цех включает в себя насосную оборотного водоснабжения, а также пункт подготовки и редуцирования топливного и пускового газа для КС, оборудованных газовыми турбинами; АВО;

электростанция собственных нужд для КС с приводом от газовых турбин;

межцеховые технологические трубопроводы газа, воды и масла:

открытое и закрытое распределительные устройства на КС с приводом от электродвигателей. ОРУ состоят из силовых понижающих трансформаторов и масляных выключателей. ЗРУ включают в себя пусковую аппаратуру электродвигателей и трансформаторы собственных нужд:

контрольно-распределительный пункт (КРП) для редуцирования газа на нужды КС.

Объекты хранения и распределения углеводородов

Классификация нефтебаз

Нефтебазами называются предприятия, состоящие из комплекса сооружений и установок, предназначенных для приема, хранения и отпуска нефтепродуктов потребителям. Основное их назначение - обеспечить бесперебойное снабжение промышленности, транспорта, сельского хозяйства и других потребителей нефтепродуктами в необходимом количестве и ассортименте: сохранение качества и сокращение до минимума их потерь.

Нефтебазы представляют большую опасность в пожарном отношении. За критерий пожароопасности нефтебаз принимают суммарный объем резервуарного парка. По величине этого объема нефтебазы делят на следующие категории:

первая - объем свыше 100 ;

вторая - объем в пределах от 20 до 100 ;

третья - объем от 2 до 20 .

В зависимости от категории строительными нормами устанавливаются минимально допустимые расстояния до соседних объектов. Например, расстояние от нефтебаз первой категории до жилых и общественных зданий должно быть не менее 200 м.

По принципу оперативной деятельности нефтебазы делятся на перевалочные, распределительные и перевалочно-распределительные.

Перевалочные нефтебазы предназначены для перегрузки (перевалки) нефтепродуктов с одного вида транспорта на другой. Размещают их на берегах судоходных рек и морских портов, крупных железнодорожных магистралей, промежуточных перекачивающих станций. Перевалочные нефтебазы обычно играют роль конечного пункта МН.

Распределительные нефтебазы предназначены для непродолжительного хранения нефтепродуктов и снабжения ими потребителей обслуживаемого района. Их разделяют на нефтебазы оперативного и сезонного хранения. Последние предназначены для компенсации неравномерности подачи нефтепродуктов на оперативные нефтебазы.
