Пояса антенной опоры испытывают либо центральное сжатие, либо центральное растяжение. Очевидно, что центральное сжатие является более неблагоприятным расчётным случаем, поэтому будем производить проверку поясов на центральное сжатие по формуле:

[2; формула 7]

Согласно таблицы 6*[2] принимаем .

Коэффициент продольного изгиба определяется согласно таблицы 72[2] в зависимости от гибкости элемента λ, которая определяется отношением расчётной длины элемента - к радиусу инерции поперечного сечения элемента.

Расчётные длины и радиусы инерции определяются согласно таблицы 13*[2].

Для элементов решётки ситуация иная.

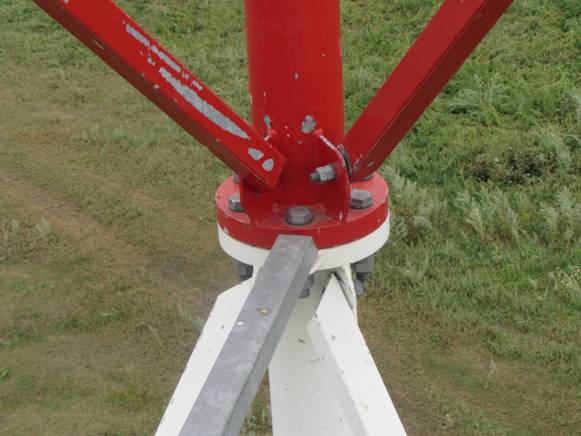

Рисунок 2: Исполнение узла решётки

Как видно из рисунка 2, элементы решётки прикрепляются к фасонке одной полкой, соответственно, на первый взгляд, испытывает внецентренное сжатие (как и оговаривалось ранее это более неблагоприятный случай).

Но прежде чем сделать такой вывод, определим гибкости элементов решётки секции С6, руководствуясь главой 6[2].

Таблица 6: Гибкости элементов секции С6

Секция	Сечение	l, м	μ (в плоскости грани)	μ (из плоскости грани)	lef, м (в плоскости грани)	lef, м (из плоскости грани)	λ(в плоскости грани)	λ(из плоскости грани)
С6	Распорка □50х4	3.120	1	-	3.120	6.000	168	168
Раскос □80х4 (опорный)	1.855	1	-	1.855	1.855	60	60
Раскос □80х4	3.760	1	-	3.760	7.205	122	243

Из таблицы 6 видно, что гибкость раскосов решётки (кроме опорного) превышает предельно допустимую гибкость для сжатых элементов решётки – 180 [2;таблица 19]. Это означает, что раскосы не способны воспринимать сжимающие усилия, следовательно они работают только на растяжение. Исходя из этого делаем вывод, что раскосы решётки необходимо проверять как внецентренно растянутые согласно пункта 5.25[2]:

[2; формула 50]

В нашем случае изгибающий момент будет равен:

,

где h – высота сечения.

Оставшиеся элементы решётки – распорки и раскосы секции С1 способны воспринимать сжимающие напряжение, методика их расчёт представлена ниже.

Согласно пункта 5.26[2] расчёт внецентренно сжатых элементов необходимо производить как в плоскости действия момента, так и из плоскости действия момента.

Расчёт в плоскости действия момент производится по следующей формуле:

[2; формула 51]

определяется согласно пункт 5.27*а[2], согласно которого алгоритм вычисления выглядит следующим образом:

· определяем эксцентриситет e, в нашем случае он известен, и равен половине высоты сечения h, ;

· определяем относительный эксцентриситет m по формуле:

;

· определяем приведённый относительный эксцентриситет по формуле:

, где определяется согласно таблицы 73[2] в зависимости от относительного эксцентриситета m и условной гибкости (условная гибкость определяется - );

· по таблице 74[2] определяем .

Так как профиль «квадратная труба» является равножёстким и из которого выполнена вся решётка, то проверку элементов решётки из плоскости действия момента производим как для центрально сжатых. Алгоритм расчёта центрально сжатых стержней был описан ранее.

Проверка устойчивости центрально сжатых поясов опоры представлена в таблице 7, проверка прочности внецентренно растянутых элементов представлена в таблице 8, проверка устойчивости внеценренно сжатых элементов решётки представлена в таблице 9 и таблице 10.

Таблица 7: Проверка устойчивости центрально сжатых поясов опоры

Секция	Сечение	l, м	μ	lef, м	А, см2	imin, см	l	lпр.	jx	N, кгс	s, кгс/см2	Ry, кгс/см2	gc
С1	Пояс	2.000	1	2.000	15.64	2.94	68.03	120.00	0.691	8763	811	3400	1
Æ89´6
С2	Пояс	2.500	1	2.500	20.35	3.82	65.45	120.00	0.713	16204	1117	3400	1
Æ114´6
С3	Пояс	3.340	1	3.340	28.82	5.42	61.62	120.00	0.746	23642	1100	3400	1
Æ159´6
С4	Пояс	3.340	1	2.672	32.96	5.72	46.71	120.00	0.834	31668	1152	3400	1
Æ168´6.5
С5	Пояс	5.008	1	5.008	46.72	6.58	76.11	120.00	0.622	39091	1345	3400	1
Æ194´8
С6	Пояс	5.008	1	5.008	57.77	6.51	76.93	120.00	0.615	42878	1207	3400	1
Æ194´10
Пояс	2.605	1	2.605	57.77	6.51	40.02	120.00	0.869	46364	924	3400	1
Æ194´10

Таблица 8: Проверка прочности внецентренно растянутых элементов решётки

Секция	Сечение	l, м	N, кгс	e, см	M, кгс∙см	μ (в плоскости грани)	lef, м (в плоскости грани)	lef, м (из плоскости грани)	А, см2	J, см4	y, см	ix=iy, см	λ(из плоскости грани)	λ(в плоскости грани)	σ, кгс/см2	Ry, кгс/см2	γc
С6	Раскос □80х4	3.760	1298	4	5192	1	3.760	7.200	11.88	113.78	4	3.09	233	121	292	3400	1
C5	Раскос □70х4	3.570	1522	3.5	5327	1	3.570	6.820	10.28	73.74	3.5	2.68	255	133	401	3400	1
Раскос □70х4	3.390	1331	3.5	4659	1	3.390	6.440	10.28	73.74	3.5	2.68	240	127	351	3400	1
C4	Раскос □60х4	2.660	1125	3	3375	1	2.660	5.130	8.68	44.73	3	2.27	226	117	356	3400	1
Раскос □60х4	2.400	870	3	2610	1	2.400	4.590	8.68	44.73	3	2.27	202	106	275	3400	1
C3	Раскос □50х4	2.300	1075	2.5	2688	1	2.300	4.380	7.08	24.54	2.5	1.86	235	124	426	3400	1
Раскос □50х4	2.060	800	2.5	2000	1	2.060	3.880	7.08	24.54	2.5	1.86	208	111	317	3400	1
С2	Раскос □40х4	1.660	761	2	1522	1	1.660	3.150	5.48	11.57	2	1.45	217	114	402	3400	1
Раскос □40х4	1.415	876	2	1752	1	1.415	2.625	5.48	11.57	2	1.45	181	97.4	463	3400	1

Таблица 9: Проверка устойчивости внецентренно сжатых элементов
