Введение (стр. 4 )

Таблица 13: Расчет устойчивости сжатых поясов башни

Секция	Сечение	l, м	μ	lef, м	А, см2	imin, см	l	lпр.	jx	N, кгс	s, кгс/см2	Ry, кгс/см2	gc
С1	Пояс Æ68´6	2.000	1	2.000	11.70	2.189	91.37	120.00	0.498	5016	861	3400	1
С2	Пояс Æ83´7	2.500	1	2.500	15.20	2.436	102.63	120.00	0.415	6798	1078	3400	1
С3	Пояс Æ114´7	3.340	1	3.340	23.50	3.777	88.43	120.00	0.52	8660	709	3400	1
С4	Пояс Æ121´7	3.340	1	3.340	25.10	4.024	83.00	120.00	0.564	11932	843	3400	1
С5	Пояс Æ133´9	5.008	1	5.008	35.00	4.377	114.42	120.00	0.34	15659	1316	3400	1
С6	Пояс Æ140´11	5.008	1	5.008	44.60	4.554	109.97	120.00	0.365	17123	1052	3400	1
Пояс Æ140´11	2.605	1	2.605	44.60	4.554	57.20	120.00	0.776	20006	578	3400	1

Анализируя таблицу 13 сделаем следующие выводы:

· Устойчивость поясов башни обеспечена;

· Запас прочности в среднем составил около 73%, что можно считать удовлетворительным результатом (в трёхгранной башни запас составил около 68%).

Вывод

Осталось ответить на последний вопрос, какая башня является более выгодной с точки зрения расхода металла.

Для этого обратимся к таблицам 3 и 11, в которых кроме сбора ветровой нагрузки производилось суммированием массы башни.

Масса трёхгранной башни – 7670 кг.

Масса четырехгранной башни – 9224 кг.

То есть масса эквивалентной четырехгранной башни превышает массу трёхгранной башни на 16, 85%, следовательно трёхгранный вариант является более выгодным с точки зрения расхода стали. Данные результаты согласуются с данными, представленными в [3].

Список литературы

1.  СП 20.13330.2011 – Нагрузки и воздействия

2.  СНиП II-23-81* - Стальные конструкции

3.  Савицкий -мачтовые сооружения. - М.: Государственное издательство литературы по вопросам связи и радио, 1962.

Приложение

Трёхгранная башня

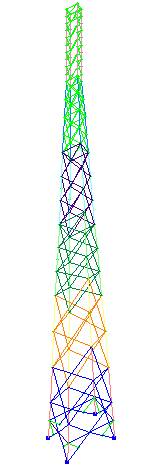

Расчетная модель

COБCTBEHHЫE ЗHAЧEHИЯ, ЧACTOTЫ, ПEPИOДЫ КOЛEБAHИЙ, ЗAГPУЖEHИЯ 4

=============================================================================

:N : COБCTB. : Ч A C T O T Ы : ПEPИOДЫ :КОЭФФИЦИЕНТ : МОДАЛЬНАЯ :

:П/П: ЗHAЧEHИЯ :-----------------------:----------:РАСПРЕДЕЛЕНИЯ: МАССА :

: : : РАД/C : ГЦ : C : : В % :

----------------------------------------------------------------------------

1 0.120262 8.32 1.32 0.7552

2 0.120261 8.32 1.32 0.7552

3 0.036811 27.17 4.33 0.2312

4 0.036810 27.17 4.33 0.2312

5 0.025727 38.87 6.19 0.1616

COБCTBEHHЫE ЗHAЧEHИЯ, ЧACTOTЫ, ПEPИOДЫ КOЛEБAHИЙ, ЗAГPУЖEHИЯ 5

=============================================================================

:N : COБCTB. : Ч A C T O T Ы : ПEPИOДЫ :КОЭФФИЦИЕНТ : МОДАЛЬНАЯ :

:П/П: ЗHAЧEHИЯ :-----------------------:----------:РАСПРЕДЕЛЕНИЯ: МАССА :

: : : РАД/C : ГЦ : C : : В % :

----------------------------------------------------------------------------

1 0.120262 8.32 1.32 0.7552

2 0.120261 8.32 1.32 0.7552

3 0.036811 27.17 4.33 0.2312

4 0.036810 27.17 4.33 0.2312

5 0.025727 38.87 6.19 0.1616

Единицы измеpения усилий: т

Единицы измеpения напpяжений: кг/см**2

Единицы измеpения моментов: т*м

Единицы измеpения pаспpеделенных моментов: (т*м)/м

Единицы измеpения pаспpеделенных пеpеpезывающих сил: т/м

Единицы измеpения пеpемещений повеpхностей в элементах: м

Коэффициенты сочетаний

--------------------------------------------------------------------------------

|N загруж.| Вид | 1 | 2 |

--------------------------------------------------------------------------------

| 1 |Постоянное(П) | 1 1 |

| 2 |Ветер стат. для пульс.(Всп) | 1 0 |

| 3 |Мгновенное(М) | 0 1 |

| 4 |Постоянное(П) | 1 0 |

| 4-1 | | 1 0 |

| 4-2 | | 1 0 |

| 4-3 | | 1 0 |

| 5 |Постоянное(П) | 0 1 |

| 5-1 | | 0 1 |

| 5-2 | | 0 1 |

| 5-3 | | 0 1 |

--------------------------------------------------------------------------------

Wed Jan 21 11:26:08 2015 КОНЕЗАВОДСКИЙ основная схема 1

--------------------------------------------------------------------------------

| У С И Л И Я /НАПРЯЖЕНИЯ/ В ЭЛЕМЕНТАХ. |

--------------------------------------------------------------------------------

| 10_ 2-1 2-2 4-1 4-2 7-1 7-2 10-1 10-2 14-1|

| 3 3 5 5 8 8 11 11 15 |

| 4 4 6 6 9 9 12 12 16 |

--------------------------------------------------------------------------------

| 1 - 1 |

| N 34.433 34.630 28.371 28.465 21.427 21.510 14.740 14.785 7.9240 |

| MK 0 0 0 0 -.00000 -.00000 -.00001 -.00001 .00005 |

| MY -.05271 -.07854 .07343 -.33391 .13897 -.33423 .03621 -.02409 .02141 |

| QZ .00054 -.01086 -.11286 -.11829 -.13420 -.13897 -.02201 -.02457 -.01347 |

| MZ 0 .00000 -.00000 -.00000 .00000 -.00003 .00011 .00242 |

| QY -.00000 -.00000 .00000 .00000 -.00000 -.00000 -.00005 -.00005 -.00528 |

| 2 - 2 |

| N -39.091 -38.894 -31.668 -31.574 -23.642 -23.560 -16.204 -16.160 -8.7623 |

| MK 0 0 0 0 .00000 .00000 .00001 .00001 -.00015 |

| MY.18939 -.04692 .00314 .27148 -.09030 .29615 -.01765 .00710 -.02593 |

| QZ -.04148 -.05289 .07665 .07123 .11299 .10822 .01038 .00781 .02070 |

| MZ 0 -.00000 .00000 .00000 -.00000 .00004 -.00012 -.00286 |

| QY .00000 .00000 -.00000 -.00000 .00000 .00000 .00006 .00006 .00315 |

--------------------------------------------------------------------------------

| 10_ 14-2 211-1 211-2 212-1 212-2 |

| 15 1 1 80 80 |

| 16 80 80 2 2 |

--------------------------------------------------------------------------------

| 1 - 1 |

| N 7.9379 40.086 40.207 40.448 40.570 |

| MK .00005 0 0 0 0 |

| MY .00794 .01624 -.20439 -.19375 .03613 |

| QZ -.01347 -.08459 -.09161 .09531 .08829 |

| MZ .00483 -.00000 .00000 .00000 -.00001 |

| QY -.00528 -.00000 -.00000 .00000 .00000 |

| 2 - 2 |

| N -8.7484 -46.364 -46.242 -46.410 -46.289 |

| MK -.00015 0 0 0 0 |

| MY -.00522 -.03990 .24226 .25274 -.13801 |

| QZ .02070 .11618 .10916 -.15253 -.15955 |

| MZ -.00314 .00000 -.00000 -.00000 .00001 |

| QY .00315 .00000 .00000 -.00000 -.00000 |

--------------------------------------------------------------------------------

Четырёхгранная башня

Расчётная модель

COБCTBEHHЫE ЗHAЧEHИЯ, ЧACTOTЫ, ПEPИOДЫ КOЛEБAHИЙ, ЗAГPУЖEHИЯ 4

=============================================================================

:N : COБCTB. : Ч A C T O T Ы : ПEPИOДЫ :КОЭФФИЦИЕНТ : МОДАЛЬНАЯ :

:П/П: ЗHAЧEHИЯ :-----------------------:----------:РАСПРЕДЕЛЕНИЯ: МАССА :

: : : РАД/C : ГЦ : C : : В % :

----------------------------------------------------------------------------

1 0.185725 5.38 0.86 1.1664

2 0.149555 6.69 1.06 0.9392

3 0.080831 12.37 1.97 0.5076

4 0.059693 16.75 2.67 0.3749

5 0.038858 25.73 4.10 0.2440

COБCTBEHHЫE ЗHAЧEHИЯ, ЧACTOTЫ, ПEPИOДЫ КOЛEБAHИЙ, ЗAГPУЖEHИЯ 5

=============================================================================

:N : COБCTB. : Ч A C T O T Ы : ПEPИOДЫ :КОЭФФИЦИЕНТ : МОДАЛЬНАЯ :

:П/П: ЗHAЧEHИЯ :-----------------------:----------:РАСПРЕДЕЛЕНИЯ: МАССА :

: : : РАД/C : ГЦ : C : : В % :

----------------------------------------------------------------------------

1 0.185725 5.38 0.86 1.1664

2 0.149555 6.69 1.06 0.9392

3 0.080831 12.37 1.97 0.5076

4 0.059693 16.75 2.67 0.3749

5 0.038858 25.73 4.10 0.2440

Единицы измеpения усилий: т

Единицы измеpения напpяжений: кг/см**2

Единицы измеpения моментов: т*м

Единицы измеpения pаспpеделенных моментов: (т*м)/м

Единицы измеpения pаспpеделенных пеpеpезывающих сил: т/м

Единицы измеpения пеpемещений повеpхностей в элементах: м

Коэффициенты сочетаний

--------------------------------------------------------------------------------

|N загруж.| Вид | 1 | 2 |

--------------------------------------------------------------------------------

| 1 |Постоянное(П) | 1 1 |

| 2 |Ветер стат. для пульс.(Всп) | 1 0 |

| 3 |Мгновенное(М) | 0 1 |

| 4 |Постоянное(П) | 1 0 |

| 4-1 | | 1 0 |

| 4-2 | | 1 0 |

| 4-3 | | 1 0 |

| 4-4 | | 0 0 |

| 4-5 | | 0 0 |

| 5 |Постоянное(П) | 0 1 |

| 5-1 | | 0 1 |

| 5-2 | | 0 1 |

| 5-3 | | 0 1 |

| 5-4 | | 0 0 |

| 5-5 | | 0 0 |

--------------------------------------------------------------------------------

Wed Jan 21 11:04:45 2015 КОПИЯ основная схема 1

--------------------------------------------------------------------------------
