Сейсмическая томография земли (стр. 4 )

Универсальным и математически обоснованным методом является регуляризация на основе усечения сингулярного разложения. При решении линейных алгебраических уравнений устойчиво могут быть найдены r-решения, являющиеся проекциями точного решения на пространства правых сингулярных векторов. Существуют оценки, связывающие точность данных и задания линейного оператора с точностью получаемого решения [Чеверда, Костин 2010]. R-решения для старших сингулярных векторов содержат информацию о пространственном спектре решения для низких частот. Другими словами, регуляризация на основе сингулярного разложения эквивалентна сглаживанию. Преимущество в том, что единственным параметром является количество сингулярных векторов, которое определяется ошибкой и соответствующим числом обусловленности.

Существует ряд способов описания анизотропии упругих сред, наиболее распространённые из которых параметризации Томсена [Thomsen, 1986] и Шонберга [Schoenberg, de Hoop, 2000]. Предварительным этапом разработки надёжного численного метода восстановления строения среды с учётом анизотропных свойств является определение оптимальной параметризации. Надёжным способом выбора оптимальной параметризации является изучение проекций на пространства старших правых сингулярных векторов [Протасов, Сердюков, Чеверда 2010].

Изложенные подходы регуляризации решения систем линейных уравнений предполагают поиск решения методом наименьших квадратов. Решение определяется как точка минимума функционала среднеквадратичного уклонения действия линейного оператора на вектор моделей и данных. Такой подход устойчиво работает в условиях Гауссовского распределения ошибок в данных. Недостатком метода наименьших квадратов является его повышенная чувствительность к отдельным большим ошибкам в данных. Известно, что решение оказывается устойчивым к таким ошибкам, если в качестве критерия использовать не наименьшие квадраты, а минимизировать абсолютные отклонения [Claerbout, Muir, 1973].

Примеры расшифровки внутренних структур Земли сейсмотомографическим методом приведены на рисунках 1-3.

1)  Численные исследования на модели Северного моря:

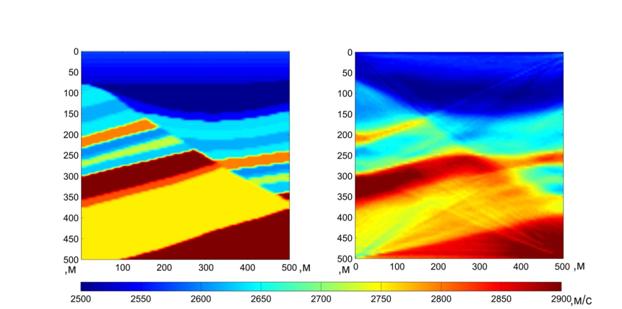

Рисунок 1 - Слева – скоростная модель среды, справа – результат обращения синтетических данных (сейсмотомографическое изображение среды).

2)  Примеры сейсмотомографической расшифровки структуры верхней мантии Земли:

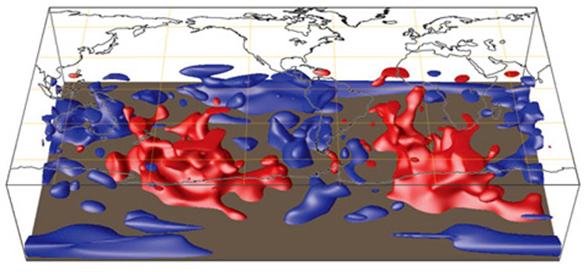

Рисунок 2 – Сейсмотомографическое изображение верхней мантии Земли: на верхней горизонтальной плоскости показаны контуры материков, красным цветом выделена горячая или «медленная» мантия, синим – холодная мантия [Su, Woodward, Dziewonski, 1994]).

Рисунок 3 – Столб горячей мантии под Исландией до глубин 400 км [Wolfe, Bjarnason, VanDecar, Solomon, 1997].
