Расчет системы водоснабжения населенного пункта (стр. 5 )

Величины потерь напора в магистральных сетях при заданных исходных данных в настоящем задании не должны превышать 10-15 метров, а требуемый напор насосов второго подъема – 50-60 метров, что позволят на НС-II применять насосы марки КМ или 1Д.

Зная требуемую производительность и напор насосов, для каждого варианта рассматриваемых схем подбирают марку насосов КМ или 1Д, используя характеристики насосов на рис.6.

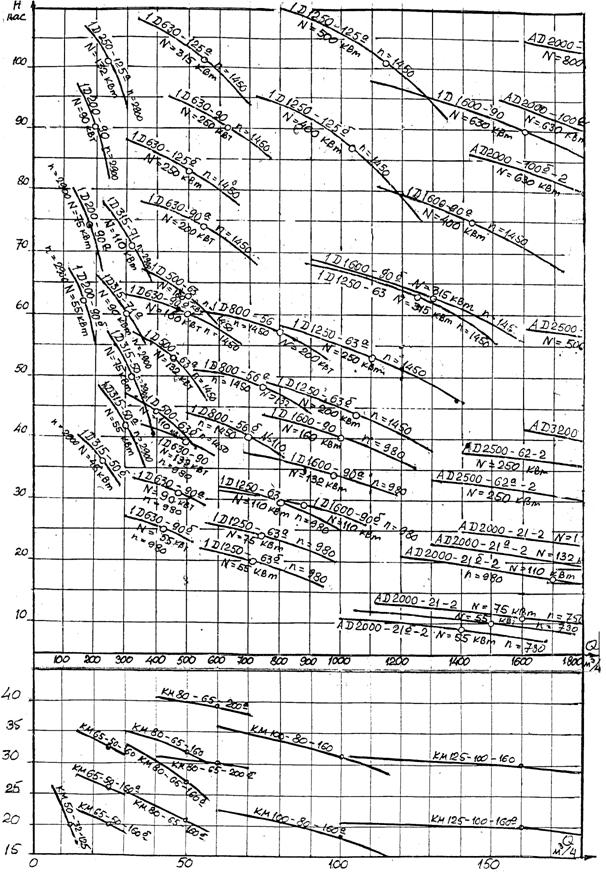

Рис.6. Характеристики насосов КМ и 1Д

5.4. Выбор схемы подачи воды в водопроводную сеть

населенного пункта

Сравнение возможных схем водоснабжения населенного пункта и выбор наиболее оптимальной из них могут быть выполнены путем технико-экономического сравнения вариантов. Однако вопросы экономики не входят в программу подготовки по водоснабжению и водоотведению студентов специальности СЖД.

Водоснабжение населенных пунктов по башенной схеме в реальных условиях оправдывает себя при небольшом расходе воды, низкой и средней этажности застройки (не более 5-7 этажей). Однако из-за тенденции к повышению этажности застройки существующие водонапорные башни часто отключают и переходят на водоснабжение по безбашенной схеме, что легко решается путем отказа от использования датчиков уровня в баках водонапорных башен и замены их датчиками давления, которые устанавливают в насосных станциях второго подъема или диктующих точках сетей.

При оценке экономичности схемы водоснабжения следует учитывать:

-  экономия электроэнергии достигается только при равномерной подаче воды насосами второго подъема в водонапорную башню, что возможно, если объем бака башни не менее регулирующего;

-  напор насосов станции второго подъема при подаче воды в башню будет превышать напор насосов при безбашенной схеме подачи воды на высоту слоя воды в баке, что зависит от производительности системы, а конкретно – от регулирующего объема воды;

-  экономичность магистральных водоводов зависит от соотношения их диаметра и длины; для получения оптимального решения необходимо рассмотреть несколько вариантов.

Указанные вопросы должны быть отражены в выводах по работе.

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооружения / Госстрой СССР. - М.: Стройиздат, 1985. - 136 с,

2. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий / Госстрой СССР. - М.: Стройиздат, 1986. - 56 с.

3. , Шевелев для гидравлического расчета водопроводных труб: Справочное пособие. - М.: Стройиздат, 1984. – 116 с.

4. , Шевелев для гидравлического расчета водопроводных труб: Справочное пособие. - М.: , 2008. – 351 с.

Приложение

Таблицы для гидравлического расчета водопроводных труб [3, 4]

q, л/с	V, м/с	1000i	V, м/с	1000i	V, м/с	1000i	V, м/с	1000i	V, м/с	1000i	V, м/с	1000i
d=100 мм	d=125 мм	d=150 мм	d=200 мм	d=250 мм	d=300 мм
5,0	0,61	8,65	0,39	2,92	0,274	1,21	—	—	—	—	—	—
5,1	0,62	8,97	0,4	3,03	0,28	1,26	—	—	—	—	—	—
5,2	0,64	9,29	0,41	3,13	0,285	1,3	—	—	—	—	—	—
5,3	0,65	9,62	0,42	3,24	0,29	1,34	—	—	—	—	—	—
5,4	0,66	9,95	0,425	3,35	0,296	1,39	—	—	—	—	—	—
5,5	0,67	10,3	0,43	3,47	0,3	1,44	—	—	—	—	—	—
5,6	0,69	10,6	0,44	3,58	0,307	1,48	—	—	—	—	—	—
5,7	0,7	11,0	0.45	3,7	0,31	1,53	—	—	—	—	—	—
5,8	0,71	11,3	0,46	3,81	0,318	1,58	—	—	—	—	—	—
5,9	0,72	11,7	0,464	3,93	0,32	1,63	—	—	—	—	—	—
6,0	0,73	12,1	0,47	4,05	0,33	1,68	—	—	—	—	—	—
6,1	0,75	12,4	0,48	4,18	0,334	1,73	—	—	—	—	—	—
6,2	0,76	12,8	0,49	4,3	0,34	1,78	—	—	—	—	—	—
6,3	0,77	13,2	0,5	4,43	0,345	1,83	—	—	—	—	—	—
6,4	0,78	13,6	0,504	4,56	0,35	1,88	—	—	—	—	—	—
6,5	0,80	14,0	0,51	4,69	0,356	1,93	0,202	0,49	—	—	—	—
6,6	0,81	14,4	0,52	4,82	0,36	1,99	0,205	0,5	—	—	—	—
6,7	0,82	14,8	0,53	4,95	0,367	2,04	0,208	0,51	—	—	—	—
6,8	0,83	15,2	0,54	5,09	0,37	2,1	0,211	0,53	—	—	—	—
6,9	0,84	15,6	0,543	5,22	0,378	2,15	0,214	0,54	—	—	—	—
7,0	0,86	16	0,55	5,36	0,384	2,21	0,217	0,55	—	—	—	—
7,1	0,87	16,5	0,56	5,5	0,39	2,26	0,22	0,57	—	—	—	—
7,2	0,88	16,9	0,57	5,64	0,395	2,32	0,223	0,58	—	—	—	—
7,3	0,89	17,3	0,574	5,79	0,4	2,38	0,226	0,6	—	—	—	—
7,4	0,91	17,8	0,58	5,93	0,406	2,44	0,23	0,61	—	—	—	—
7,5	0,92	18,2	0,59	6,08	0,41	2,5	0,233	0,63	—	—	—	—
7,6	0,93	18,7	0,6	6,23	0,417	2,56	0,236	0,64	—	—	—	—
7,7	0,94	19,1	0,61	6,38	0,42	2,62	0,24	0,66	—	—	—	—
7,8	0,95	19,6	0,61	6,53	0,428	2,68	0,242	0,67	—	—	—	—
7,9	0,97	20,1	0,62	6,68	0,43	2,74	0,245	0,69	—	—	—	—
8,0	0,98	20,6	0,63	6,84	0,44	2,81	0,248	0,7	—	—	—	—
8,1	0,99	21	0,64	6,99	0,444	2,87	0,25	0,72	—	—	—	—
8,2	1	21,5	0,65	7,15	0,45	2,93	0,254	0,73	—	—	—	—
8,3	1,02	22	0,65	7,31	0,455	3	0,257	0,75	—	—	—	—
8,4	1,03	22,5	0,66	7,47	0,46	3,06	0,26	0,77	—	—	—	—
8,5	1,04	23	0,67	7,64	0,466	3,13	0,264	0,78	—	—	—	—
8,6	1,05	23,5	0,68	7,8	0,47	3,2	0,267	0,8	—	—	—	—
8,7	1,06	24	0,685	7,97	0,477	3,26	0,27	0,81	—	—	—	—
8,8	1,08	24,5	0,69	8,14	0,48	3,33	0,273	0,83	—	—	—	—
8,9	1,09	25,1	0,7	8,31	0,488	3,4	0,276	0,85	—	—	—	—
9	1,1	25,6	0,71	8,48	0,493	3,47	0,279	0,86	—	—	—	—
9,1	1,11	26,1	0,72	8,66	0,5	3,54	0,28	0,88	—	—	—	—
9,2	1,13	26,7	0,724	8,83	0,504	3,61	0,285	0,9	—	—	—	—

Продолжение приложения
