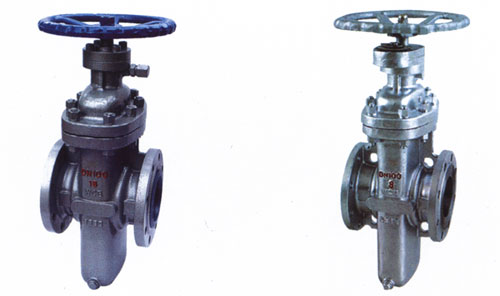

Плоский шибер без ведущего отверстия (стр. 2 )

общепринятый диаметр номинальный：DN40～1000mm NPS11/2～24in
номинальное давление：PN1.0～4.0MPa
Class150～300Lb
форма запуска：запускать вручную

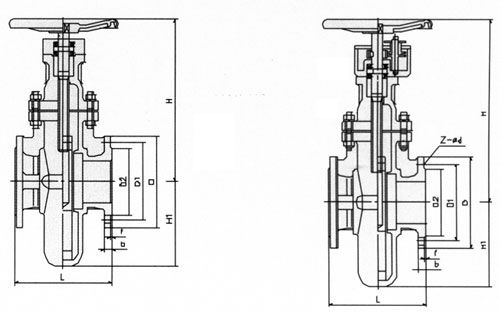

общепринятый диаметр номинальный	структурная длинаL	H	H1
DN	NPS	с открытым указанием	без открытым указанием
40	11/2	165	293	233	88
50	2	178	300	240	108
65	21/2	190	335	275	133
80	3	203	370	310	154
100	4	229	415	335	190
125	5	254	460	380	228
150	6	267	505	420	272
200	8	292	590	505	352
250	10	330	690	605	427
300	12	356	785	700	505
350	14	381	880	790	582
400	16	406	975	885	753
500	20	457	1170	1080	814
600	24	508	1365	1275	978
700	28	610	1570	1480	1122
800	32	660	1760	1670	1280
900	36	711	1950	1860	1428
1000	40	811	2140	2050	1582

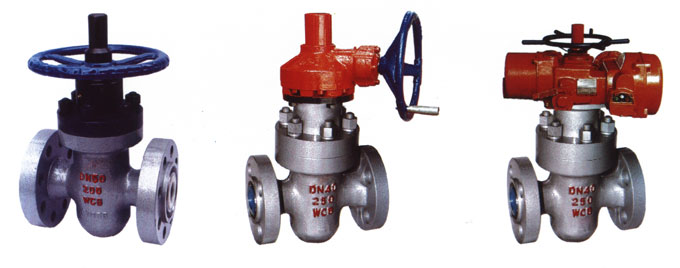

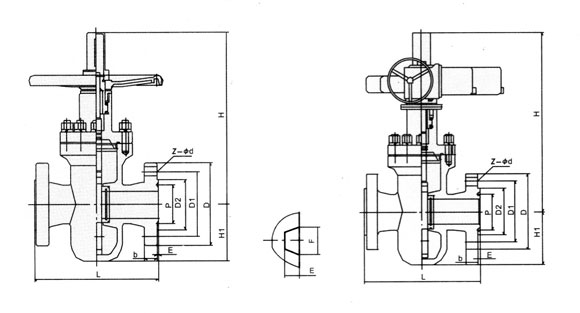

плоский шибер высокого давления с ведущим отверстием （Z43）

общепринятый диаметр номинальный：DN25～200mm NPS1～8in номинальное давление：PN15～42MPa Class900～2500Lb форма запуска：вручную、передача зубчатого колеса типа-зонта、электрический

общепринятый диаметр номинальный структурная длинаL H H1 DN NPS вручную 伞齿转传动передача зубчатого колеса типа-зонта электрический 25 1 210 235 \ \ 65 40 11/2 260 335 385 435 99 50 2 300 370 420 470 110 65 21/2 340 420 470 520 137 80 3 390 478 530 578 160 100 4 450 595 645 695 204 125 5 525 652 700 750 236 150 6 600 725 775 825 275 200 8 750 875 925 975 350

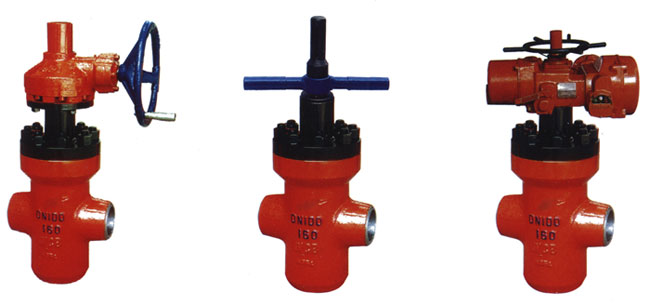

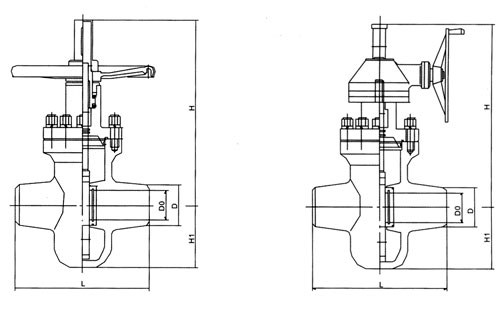

плоский шибер высокого давления с ведущим отверстием（Z63） общепринятый диаметр номинальный：DN25～200mm номинальное давление：PN15～42MPa форма запуска：вручную、передача зубчатого колеса типа-зонта、электрический давление （MPa） общепринятый диаметр номинальный габарит（mm） H H1 L Do D вручную передача зубного колеса типа-зонта электрический 10 15 16 20 DN25 160 25 35 235 \ \ 65 DN40 210 35 60 335 385 435 99 DN50 230 46 76 370 420 470 110 DN65 250 57 89 420 470 520 137 DN80 270 73 108 478 530 578 160 DN100 320 80 133 595 645 695 204 DN125 400 110 159 650 700 750 241 DN150 500 139 170 725 775 825 275 DN200 600 178 222 875 925 975 350 25 32 42 DN25 160 25 35 235 \ \ 65 DN40 210 35 60 335 385 435 99 DN50 240 46 76 370 420 470 110 DN65 260 57 89 420 470 520 137 DN80 280 73 108 478 530 578 160 DN100 330 80 133 595 645 695 204 DN125 400 110 159 650 700 750 241 DN150 500 139 170 725 775 825 275 DN200 600 178 222 875 925 975 350

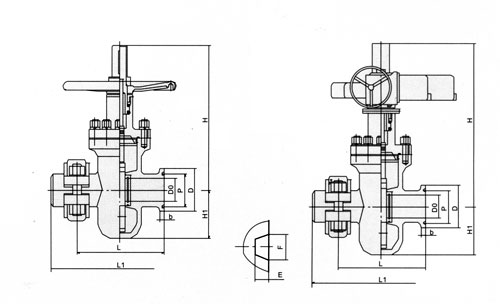

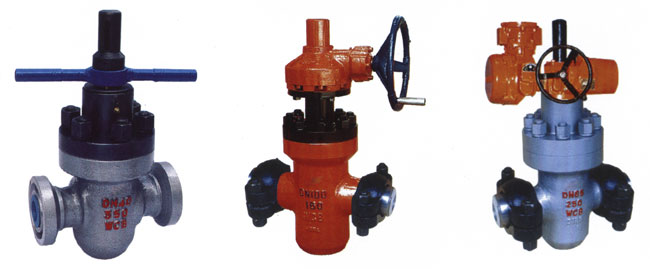

плоский шибер высокого давления с ведущим отвертием（Z83）

общепринятый диаметр номинальный：DN40～150mm номинальное давление：PN15～42MPa форма запуска：вручную、передача зубчатого колеса типа-зонта、электрический

давление （MPa） общепринятый диаметр структурная длина габарит соединения（mm） H H1 L L1 Do P D b вручную передача зубчатого колеса типа-зонта электрический 15 16 20 DN40 250 436 38 85 120 18 335 385 435 99 DN50 260 446 46 85 120 18 370 420 470 110 DN65 260 446 57 85 120 18 420 470 520 137 DN80 330 550 70 110 144 18 476 530 578 170 DN100 416 624 80 130 170 20 593 645 695 192 DN125 450 732 110 160 210 28 650 700 750 241 DN150 500 782 139 175 210 28 725 775 825 275 25 32 35 42 DN40 250 436 38 85 120 18 335 385 435 99 DN50 260 446 46 85 120 18 370 420 470 110 DN65 260 446 57 85 120 18 420 470 520 137 DN80 330 550 70 110 144 18 476 530 578 170 DN100 416 624 80 130 170 20 593 645 695 192 DN125 450 732 110 160 210 28 650 700 750 241 DN150 500 782 139 175 210 28 725 775 825 275

легкий плоский шибер（Z43P） Проекты по теме: Поиск Вики Архив Строительство Стройматериалы Основные порталы (построено редакторами) Домашний очаг Дом • Дача • Садоводство • Дети • Активность ребенка • Игры • Красота • Женщины • (Беременность) • Семья • Хобби Здоровье: • Анатомия • Болезни • Вредные привычки • Диагностика • Народная медицина • Первая помощь • Питание • Фармацевтика История: СССР • История России • Российская Империя Окружающий мир: Животный мир • Домашние животные • Насекомые • Растения • Природа • Катаклизмы • Космос • Климат • Стихийные бедствия Справочная информация Документы • Законы • Извещения • Утверждения документов • Договора • Запросы предложений • Технические задания • Планы развития • Документоведение • Аналитика • Мероприятия • Конкурсы • Итоги • Администрации городов • Приказы • Контракты • Выполнение работ • Протоколы рассмотрения заявок • Аукционы • Проекты • Протоколы • Бюджетные организации Муниципалитеты • Районы • Образования • Программы Отчеты: • по упоминаниям • Документная база • Ценные бумаги Положения: • Финансовые документы Постановления: • Рубрикатор по темам • Финансы • города Российской Федерации • регионы • по точным датам Регламенты Термины: • Научная терминология • Финансовая • Экономическая Время: • Даты • 2015 год • 2016 год Документы в финансовой сфере • в инвестиционной • Финансовые документы - программы Техника Авиация • Авто • Вычислительная техника • Оборудование • (Электрооборудование) • Радио • Технологии • (Аудио-видео) • (Компьютеры) Общество Безопасность • Гражданские права и свободы • Искусство • (Музыка) • Культура • (Этика) • Мировые имена • Политика • (Геополитика) • (Идеологические конфликты) • Власть • Заговоры и перевороты • Гражданская позиция • Миграция • Религии и верования • (Конфессии) • Христианство • Мифология • Развлечения • Масс Медиа • Спорт (Боевые искусства) • Транспорт • Туризм Войны и конфликты: Армия • Военная техника • Звания и награды Образование и наука Наука: Контрольные работы • Научно-технический прогресс • Педагогика • Рабочие программы • Факультеты • Методические рекомендации • Школа • Профессиональное образование • Мотивация учащихся Предметы: Биология • География • Геология • История • Литература • Литературные жанры • Литературные герои • Математика • Медицина • Музыка • Право • Жилищное право • Земельное право • Уголовное право • Кодексы • Психология (Логика) • Русский язык • Социология • Физика • Филология • Философия • Химия • Юриспруденция Мир Регионы: Азия • Америка • Африка • Европа • Прибалтика • Европейская политика • Океания • Города мира Россия: • Москва • Кавказ • Регионы России • Программы регионов • Экономика Бизнес и финансы Бизнес: • Банки • Богатство и благосостояние • Коррупция • (Преступность) • Маркетинг • Менеджмент • Инвестиции • Ценные бумаги: • Управление • Открытые акционерные общества • Проекты • Документы • Ценные бумаги - контроль • Ценные бумаги - оценки • Облигации • Долги • Валюта • Недвижимость • (Аренда) • Профессии • Работа • Торговля • Услуги • Финансы • Страхование • Бюджет • Финансовые услуги • Кредиты • Компании • Государственные предприятия • Экономика • Макроэкономика • Микроэкономика • Налоги • Аудит Промышленность: • Металлургия • Нефть • Сельское хозяйство • Энергетика Строительство • Архитектура • Интерьер • Полы и перекрытия • Процесс строительства • Строительные материалы • Теплоизоляция • Экстерьер • Организация и управление производством Правила пользования Сайтом Правила публикации материалов Политика конфиденциальности и обработки персональных данных При перепечатке материалов ссылка на pandia.org обязательна. Минимальная ширина экрана монитора для комфортного просмотра сайта: 1200 пикселей. Сайт не содержит автоматически сгенерированных данных и не принимает подобные материалы. Мы признательны за найденные неточности в материалах, опечатки, некорректное отображение элементов на странице - отправляйте на [email protected] О проекте Главная страница Справка О проекте Сообщить о нарушении Форма обратной связи Реклама Реклама на сайте, общая информация Контент-маркетинг Поддержите проект! Copyright © 2009-2026 Pandia. Все права защищены. Мнение редакции может не совпадать с мнениями авторов. Автоответчик: [phone] 228504 Написать письмо: [email protected] Карта сайта Проекты Обучение Top Помощь Контакты Архивы Все категории Архивные категории Все статьи Фотоархивы ❮ ❯
