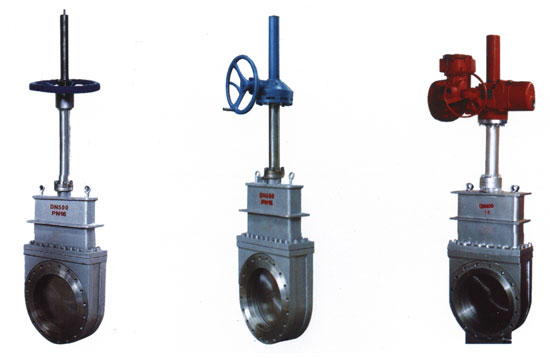

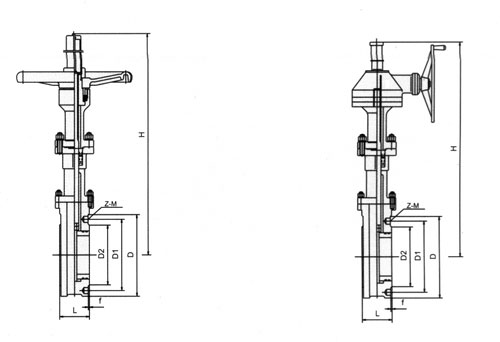

Плоский шибер без ведущего отверстия (стр. 3 )

общепринятый диаметр номинальный：DN100～1000mm NPS4-24in
номинальное давление：PN1.0～4.0MPa
Class150～300Lb
форма запуска：вручную、передача зубчатого колеса типа-зонта、пневматический、электрический

общепринятый диаметр номинальный	структурная длинаL	H
DN	NPS	вручную	передача зубчатого колеса типа-зонта	пневматический	электрический
100	4	150	648	\	\	\
125	5	150	715	\	\	\
150	6	150	836	\	636	979
200	8	180	1034	\	796	1096
250	10	180	1230	\	960	1297
300	12	200	1405	1460	1118	1520
350	14	206	1607	1642	1305	1768
400	16	216	1775	1865	1425	1935
500	20	229	2176	2251	1724	2300
600	24	248	2564	2642	1995	2740
700	28	286	2950	3128	2293	3570
800	32	286	3335	3515	2675	3985
900	36	286	3720	3900	3060	4370
1000	40	324	4105	4290	3445	4775

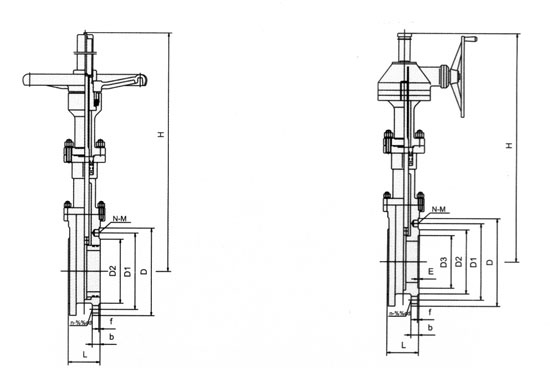

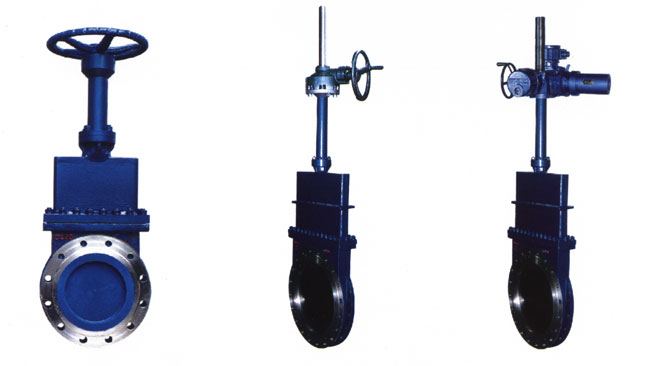

плоский шибер ножного типа（Z73）

общепринятый диаметр номинальный：DN50～600mm NPS2-24in номинальное давление：PN0.6～4.0MPa Class150～300Lb форма запуска：вручную、передача зубчатого колеса типа-зонта、пневматический、электрический

общепринятый диаметр номинальный структурная длинаL H DN NPS вручную передача зубчатого колеса типа-зонта пневматический электрический 50 2 71 525 \ \ \ 65 21/2 71 555 \ \ \ 80 3 76 650 \ \ \ 100 4 76 785 \ \ \ 150 6 86 955 \ 755 1071 200 8 86 1040 \ 800 1102 250 10 92 1130 \ 860 1197 300 12 98 1310 1365 1020 1425 350 14 106 1570 1605 1270 1730 400 16 116 1652 1742 1302 1812 500 20 136 1910 1985 1460 2035 600 24 120 2170 2248 1600 2345

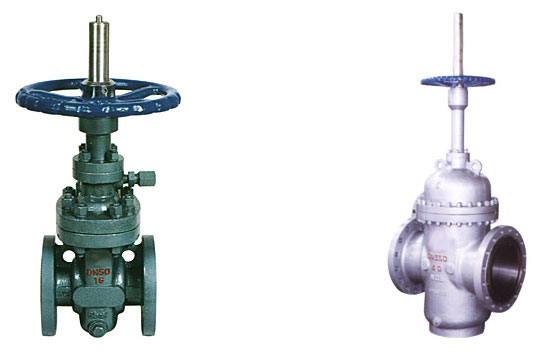

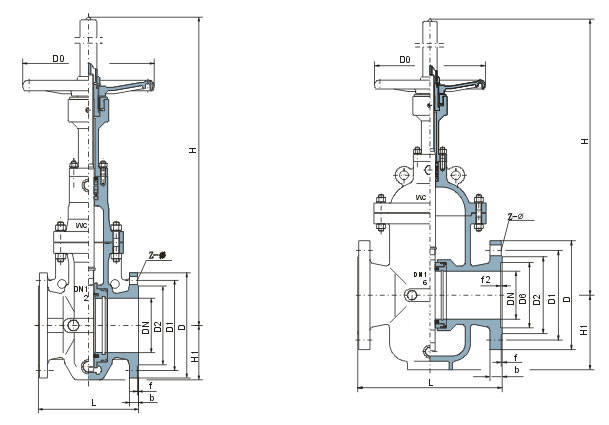

плоский шибер без ведущего отверстия （моноплоский шибер 、два плоского шибера）

Z43WF、Z43WDF、Z43WY、Z43WbF、Z43WbD、Z43WbY Z44WF、Z44WDF、Z44WY、Z44WbF、Z44WbD、Z44WbY прибавь знак “K”перед типом клапана против серы, прибавь знак“L” перед регулировочного клапана, прибавь знак“M”перед типа-F против износа стандарт：1"～24" in、DN25～600 mm давление：150～900Lb、PN1.0～25MPa

DN PN16 PN25 150Lb PN40 PN64 300Lb PN40 PN64 PN100 PN100 600Lb PN160 PN200 900Lb 1500Lb 25 165 165 165 216 250 229 32 165 165 165 229 250 267 40 178 178 250 241 280 292 50 178 216 250 292 280 330 65 190 241 280 330 315 356 80 203 283 310 356 380 381 100 229 305 350 432 425 457 125 254 381 400 508 480 559 150 267 403 450 559 530 610 200 292 419 550 660 620 737 250 330 457 650 787 730 838 300 356 502 750 838 850 965 350 381 762 850 889 980 1029 400 406 838 950 991 1100 1130 450 432 914 1050 1092 1200 1219 500 457 991 1150 1194 1250 1321 600 508 1143 1350 1397 1450 1549

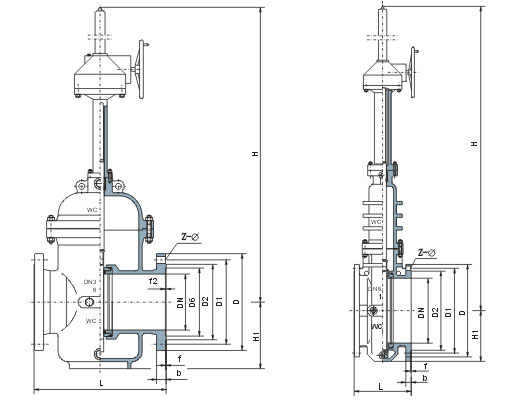

плоский шибер без ведущего отверстия зубчатой передачи（моноплоский шибер 、два плоского шибера）

Z543WF、Z543WDF、Z543WbF、Z543WbD、Z543WbY Z544WF、Z544WDF、Z544WbF、Z544WbD、Z544WbY прибавь знак “K”перед типом клапана против серы, прибавь знак“L” перед регулировочного клапана, прибавь знак“M”перед типа-F против износа стандарт：4"～36" in、DN100～900mm давление：150～900Lb、PN1.0～16MPa

DN PN16 PN25 150Lb PN40 PN64 300Lb PN40 PN64 PN100 PN100 600Lb PN160 PN200 900Lb 1500Lb 100 425 457 125 508 480 559 150 267 403 450 559 530 610 200 292 419 550 660 620 737 250 330 457 650 787 730 838 300 356 502 750 838 850 965 350 381 762 850 889 980 1029 400 406 838 950 991 1100 1130 450 432 914 1050 1092 1200 1219 500 457 991 1150 1194 1250 1321 600 508 1143 1350 1397 1450 1549 700 610 1346 800 660 900 711
