Химическая устойчивость силикатных стекол к реагентам второй группы по порядку величины примерно в 100 раз ниже, чем к реагентам первой группы. Максимальная потеря массы по гидролитической классификации в растворах реагентов первой группы составляет около 1,5 мг на 100 см2 поверхности стекла, в то время как в случае реагентов второй группы – до 150 мг на 100 см2. После действия реагентов второй группы поверхность стекла становится матовой, ухудшается прозрачность.
2.3 Методические указания по определению гидролитического класса стекла
2 г порошка стекла, подготовленного указанным выше способом, промывают в плоскодонной колбе емкостью 65—70 мл из химически стойкого стекла. Затем в колбу наливают 50 мл нейтральной дистиллированной воды, нагретой до 100° С, соединяют с обратным холодильником, закрытым трубкой с натронной известью, и выдерживают в течение 1 ч на кипящей водяной бане. После этого раствор сливают в бюретку емкостью 50 мл и титруют его в горячем состоянии 0,01 н. раствором НС1 в присутствии двух капель раствора метил рота (ОД г метилрота на 100 мл этилового спирта). Результаты испытания выражают в мл 0,01 н. раствора НС1, пошедшего на титрование, или в мг извлеченной из стекла Na20 (1 мл 0,01 н. раствора HC1 соответствует 0,31 мг Na20).
Для сравнительной оценки химической стойкости промышленных стекол установлена следующая их гидролитическая классификация (табл. 2.2).
Таблица 2.2. Гидролитическая классификация стекол
Гидролитический класс стекла | I | II | III | IV | V |
Потери в весе, мас.% | 0—0,08 | 0,08— 0,12 | 0,12—0,22 | 0,22—0,44 | >0,44 |

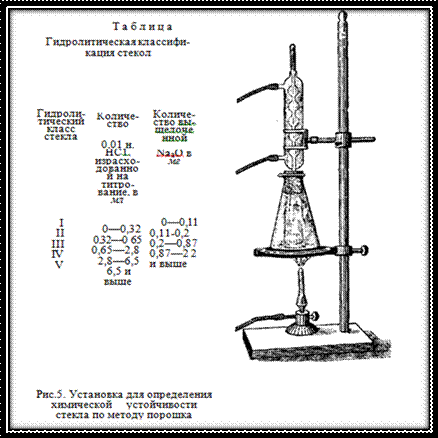

При лабораторных исследованиях химической стойкости стекол часто используют установку, показанную на рис. 5. При этом пробу стекла помещают в платиновую корзиночку и кипятят в 400 мл жидкости (воде, кислоте или щелочи).
Результаты определения вычисляют по формуле:
где g— потеря в весе навески испытуемого материала в г;
G— исходная навеска испытуемого материала в г.
Химическую устойчивость электровакуумных стекол определяют порошковым методом в дистиллированной воде (ГОСТ 10134—62). Гидролитические классы электровакуумных стекол характеризуются следующими показателями.
Дата определенна | № образца | Количество 0,01 н. раствора Н2О, израсходованного на титрование, в мл | Количество выщелоченной Na2О в мг | Гидролитический класс стекла |
Результаты определений записывают по следующей форме.
Таблица 2.3 Результаты определений
Вопросы и задания по теме «Химическая стойкость стекол»
1. Проанализируйте и опишите механизм воздействия реагентов первой группы на стекло.
2. Проанализируйте и опишите механизм воздействия реагентов второй группы на стекло.
3. Перечислите факторы, влияющие на степень разрушения стекол.
4. Назовите щелочные металлы, которые придают наибольшее и наименьшее значение химической стойкости стекла?
5. Допишите фразу. Химическая устойчивость стекла при увеличении содержания в составе щелочных компонентов ________________.
6. К реагентам какой группы химическая устойчивость стекла в 100 раз ниже. Подчеркните правильный ответ: к реагентам первой группы (вода, растворы кислот, нейтральные растворы солей); второй группы (растворы щелочей, карбонатов, фосфорная и плавиковая кислоты).
7. По водостойкости стекла разделяют на пять гидролитических классов: I –не изменяемые водой; II – устойчивые стекла; III – твердые аппаратные; IV – мягкие аппаратные; V – нестойкие стекла. Подчеркните гидролитический класс, к которому относится листовое стекло.
СПИСОК ЛИТЕРАТУРЫ*
1. Аппен стекла. – Л.: Химия, 1970. – 315 с.
2. Бартенев и механические свойства неорганических
стекол. – М., 1966. – 216 с.
3. Демкина -химические основы производства оптического
стекла. – Л.: Химия, 1976. – 456 с.
4. Павлушкин технология стекла и ситаллов. – М.:Стройиздат, 1983. – 432 с.
5. , Мазурин представления о строении
стекол и их свойства. – Л.: Наука, 1988. – 198 с.
6. Справочник «Стекло» // МХТИ им. Менделеева / Под ред. . – М.: Стройиздат, 1973. – 487 с.
7. Cправочник по производству стекла // ГИС / Под ред. и . –М.: Госстройиздат, 1963. – Т.1. – 1026 с.
8. , Поляк стекла. – М.: Стройиздат,
1971. 386 с.
9. Гулоян технологиченских процессов в
производстве стеклянных изделий. – М.: Легкая и пищевая пром., 1982. – 167 с.
10. Гулоян выдувных изделий из стекла. – М.:
Стройиздат, 1988. – 254 с.
11. Иебсен – иды брака в производстве стекла. – М., 1986.
– 333 с.
12. , , Френкель по химии
и технологии стекла. – М.: Стройиздат, 1972. – 238 с.
13. , , Ходаковский по
технологии стекла и ситаллов. – М.: Стройиздат, 1970. – 512 с.
14. Тыкачинский и синтез стекол и ситалловс
заданными свойствами. – М.: Стройиздат, 1977. – 145 с.
15. http://academic. brooklyn. cuny. edu/geology/nehru/Physical_ Properties_Glass. PDF
16. http:///2011/03/16/physicalproperties/
17.http://wiki. /Q/What_are_the_general_physical_properties_of_glass?#slide=4
18. http://books. ifmo. ru/file/pdf/831.pdf (пособие РФ)
19. http://mr. /wp-content/uploads/2011/03/Unit1_Part1.pdf
20. http://www. /jasr/jasr/2013/3174-3183.pdf (статья)
* «живые» ссылки работают только для литературы, используемой в данной главе для расчетов и дополнительной информации
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
