Инструкции по установке и использованию индукционной варочной панели IR 321 (стр. 1 )

Инструкции по установке и использованию индукционной варочной панели

IR 321

Как пользоваться данной инструкцией по эксплуатации
Уважаемый покупатель!
Благодарим вас за то, что вы доверились нам!	Эти варочные панели могут устанавливаться в тех же кухонных секциях, что и духовки TEKA Для вашей безопасности мы рекомендуем, чтобы установку наших варочных панелей производили специально обученные техники в соответствии с действующими правилами установки. Всякие внутренние переделки варочной панели, включая замену гибкого кабеля питания, разрешается производить персоналу Центра сервисного обслуживания компании TEKA Внимание: Во время работы нагревательных элементов и сразу же после их выключения некоторые зоны остаются очень горячими и можно обжечься. Держите детей подальше от плиты Если стеклокерамика разбивается или трескается, нужно немедленно отключить варочную панель от сети, чтобы избежать опасности поражения электрическим током.
Мы уверены, что приобретенная вами новая варочная панель полностью удовлетворяет вашим требованиям.
Этот современный, функциональный и практичный бытовой прибор изготовлен из высококачественных материалов, которые подвергаются строгому контролю качества на протяжении всего производственного процесса
Прежде чем устанавливать или использовать наше изделие, мы рекомендуем вам внимательно прочитать это Руководство и следовать его инструкциям, так как это гарантирует достижение оптимальных результатов при использовании прибора.
Храните эту инструкцию в безопасном месте, чтобы вы могли всегда обратиться к ней в случае необходимости, и тем самым соблюсти все требования гарантии. Чтобы воспользоваться этой Гарантией, нужно предъявить чек, подтверждающий покупку, вместе с гарантийным свидетельством.
Мы рекомендуем хранить Гарантийное свидетельство и, если имеется, техническую спецификацию вместе с Инструкцией по эксплуатации на протяжении всего срока службы устройства. В них содержится очень важная техническая информация об устройстве	Не оставляйте никаких предметов на варочных зонах, когда варочная панель не используется. Не допускайте возникновения пожара. Нельзя класть на поверхность варочной панели металлические предметы, такие как ножи, вилки, ложки или крышки, поскольку они могут сильно нагреваться.
Инструкции по технике безопасности ! Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. ! При повреждении шнура питания его замену, во избежание опасности, должен производить изготовитель, сервисная служба или иной квалифицированный персонал	Если вы жарите на масле, то следите за приготавливанием, так как индукционные панели нагреваются очень быстро и масло может воспламениться. Никогда не пытайтесь гасить пламя водой! Накройте емкость крышкой, тарелкой или подобным предметом и убавьте пламя. Это изделие не предназначено для эксплуатации лицами (в том числе детьми), умственные и физические возможности которых ограничены, а также не обладающими достаточными знаниями и опытом. Исключение составляют случаи, когда они делают это под надзором или после надлежащего обучения лицом, имеющим опыт и отвечающим за их безопасность
Прежде чем приступить к использованию варочной панели в первый раз, внимательно прочитайте инструкции по установке и подключению. !Если поверхность треснула, отключите прибор для предотвращения поражения электрическим током. Не разрешайте детям играть с этим прибором. Это устройство не рассчитано на работу от внешнего таймера (а не встроенного в него) или от дистанционного пульта управления. Генератор индукции соответствует действующим нормативным документам ЕС. Однако мы рекомендуем людям, которые пользуются кардиостимулятором или тому подобным прибором, проконсультироваться с врачом, а если остаются какие-либо сомнения, то отказаться от использования индукционных зон. Не рекомендуется использовать индукционную варочную панель во время пиролитической очистки духового шкафа, поскольку при этой достигаются очень высокие температуры.

  Прибор не предназначен для использования

лицами (включая детей) с пониженными

физическими, чувственными или умственными

способностями или при отсутствии у них опыта или

знаний, если они не находятся под контролем или

не проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

  При повреждении шнура питания его замену,

во избежание опасности, должен производить

изготовитель, сервисная служба или иной квалифицированный

персонал.

!Если поверхность треснула, отключите прибор для

предотвращения поражения электрическим током.

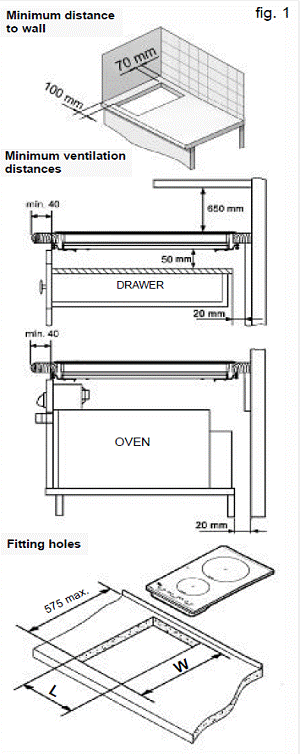

УСТАНОВКА	Минимальное расстояние до стен Рис.1
УСТАНОВКА И НАЛАДКА ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛАМ, ИМЕЮЩИМ НА ЭТО СПЕЦИАЛЬНОЕ РАЗРЕШЕНИЕ, В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ ПРАВИЛАМИ УСТАНОВКИ	Minimum ventilation distances – Минимальные вентиляционные расстояния. DRAWER – ВЫДВИЖНОЙ ЯЩИК ; OVEN - ДУХОВКА ; fitting holes – крепежные отверстия
Размещение варочной панели
Чтобы установить любую из этих панелей, необходимо проделать отверстие, размеры которого показаны на рисунке 1, в рабочей поверхности.
Варочную панель разрешается закреплять на кухонных секциях толщиной 20, 30 и 40 мм.
Минимальное расстояние от поверхности, на которую помещается кухонная посуда, до нижней части кухонной секции или вытяжного колпака над варочной панелью должно составлять примерно 650 мм. Если в инструкциях по установке вытяжного колпака рекомендуется, чтобы минимальное расстояние было больше, то нужно соблюдать это требование.
Кухонная секция, где устанавливается варочная панель и духовка, должна быть надежно закреплена.
УСТАНОВКА ВМЕСТЕ С ДУХОВКОЙ ПОД ВАРОЧНОЙ ПАНЕЛЬЮ Установка духовки должна выполняться в соответствии с инструкцией по установке духовки. Если устанавливается духовка, то не забудьте, что данная варочная панель рассчитана на работу только с духовками марки ТЕКА. В задней части кухонной секции нужно проделать отверстие 20мм, чтобы обеспечить возможность поступления холодного воздуха (см. рисунок 1). Соблюдайте особую осторожность во время монтажа варочной панели, чтобы не пораниться выступающими деталями или острыми краями.
Размеры L и W можно найти в таблице «Размеры и характеристики» в разделе «Техническая информация»

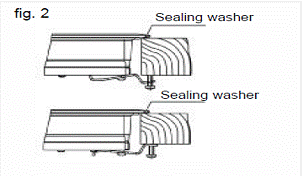

Обращаться с варочными панелями перед установкой нужно осторожно, чтобы не получить травму из-за выступающих частей или острых краев. Если какие-либо кухонные блоки или приборы устанавливаются над варочной панелью, то варочную панель нужно защитить доской, чтобы не допустить повреждения стекла из-за случайного удара или под действием тяжести. Клеи, использованные при изготовлении мебели или для приклеивания декоративных покрытий, а также входящие в состав столешниц, должны выдерживать температуры до 1000C. ТЕКА не несет никакой ответственности за плохую работу или повреждение, вызванные неправильной установкой. НЕ ЗАБЫВАЙТЕ, ЧТО ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА СТЕКЛО, ЕСЛИ ОНО ПОДВЕРГАЕТСЯ СИЛЬНЫМ УДАРАМ ИЛИ НЕПРАВИЛЬНОМУ ОБРАЩЕНИЮ. КРЕПЛЕНИЕ ВАРОЧНОЙ ПАНЕЛИ После того, как правильно выставлены размеры зазора, нужно на нижнюю сторону стекла наложить прокладку. Запрещается помещать силикон между стеклом и рабочей поверхностью, поскольку если возникнет необходимость удалить варочную панель, то при попытке отделения стекла его можно сломать. Рис.2 Sealing washer - уплотнительная шайба Чтобы закрепить варочную панель на кухонной секции, нужно использовать четыре зажима, которые прикрепляются к существующим отверстиям в нижней части корпуса (два

спереди и два сзади). Существуют два способа расположения этих зажимов, которые показаны на рисунке 2. В зависимости от толщины столешницы можно использовать самонарезные винты, которые предусмотрены как крепежные элементы, вставив их в круглое отверстие кронштейна. По мере ввинчивания этого винта образуется резьба в этом отверстии. Это нужно сделать до крепления кронштейна к столешнице. Подключение электричества Для соединения с источником питания следует использовать там, где можно, многополюсный выключатель или вилку, рассчитанную на ту нагрузку, которую придется выдерживать, с минимальным расстоянием между контактами 3 мм, чтобы гарантировать отключение в аварийных ситуациях или при очистке варочной панели. Соединение может осуществляться с использованием надлежащего заземляющего соединения в соответствии с действующими нормативными документами. Если потребуется заменить гибкий кабель источника питания в этих варочных панелях, то эту замену должны осуществлять официальные технические работники компании TEKA. Не допускайте соприкосновения кабеля источника питания с кожухом варочной панели или духового шкафа, если он установлен в той же мебельной секции. Если вы используете варочную панель впервые, не допускайте, что мощные галогеновые лампы, подобные тем, что используются в вытяжном колпаке, освещали зону сенсорных кнопок на варочной панели. Эти лампы могут помешать запуску системы.

Техническая информация
