Инструкции по установке и рекомендации по техническому обслуживанию индукционных варочных панелей (стр. 2 )

Варочная панель класса 3

Размеры и характеристики

Модель	IR 631 IT 631	IR 641 IT 641 IB 641 IBR 641	IR 630 IT 630 GKI 630	IRC 631	IR 831	IR 632 IT 632	IR 612 IT 612	IR 642 IT 642 GKST 60 i4 Trend	IBL 641 IRL 641
Размеры варочной панели
Высота (мм)	60	60	60	60	65	60	60	60	60
Длина (мм)	600	600	600	590	800	600	600	600	600
Ширина (мм)	510	510	510	510	400	510	510	510	510
Размеры для размещения в кухонной секции
Длина (мм) (L)	560	560	560	570	780	560	560	560	560
Ширина (мм) (W)	490	490	490	490	380	490	490	490	490
Глубина (мм)	55	55	55	55	61	55	55	55	55
Конфигурация
Индукционный нагревательный элемент 1,100 / 1,800* W	1	1	1	1	1				1
Индукционный нагревательный элемент 1,600 /2,300* W		2	1	1	1				2
Индукционный нагревательный элемент 2,100 / 3,000* W	1	1							1
Двойной индукционный нагревательный элемент 1,500/1,800* и 2,400/3,200* W	1		1	1	1
Индукционный нагревательный элемент 2,300 / 3,700* W							1
Индукционный нагревательный элемент 1,850 /2,500* W							1	2
Индукционный нагревательный элемент 1,400 / 1,800* W						1	1	1
Двойной индукционный нагревательный элемент 1,700/2,500* и 2,500/3,700* W						1
Индукционный нагревательный элемент 2,500 / 3,700* W						1
Индукционный нагревательный элемент 2,300 / 3,200* W								1
Данные о потребностях в электроэнергии
Номинальная мощность при напряжении 230В	6,400	6,400	6,100	6,100	6,400	7,400	7,400	7,400	3,000
Напряжение питания (В)	230	230	230	230	230	230	230	230	230
Частота (гц)	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60
* Мощность индукционных элементов при включенной функции Power.

ИСПОЛЬЗОВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Инструкции пользователю сенсорной панели управления	Каждое действие подтверждается коротким звуковым сигналом.

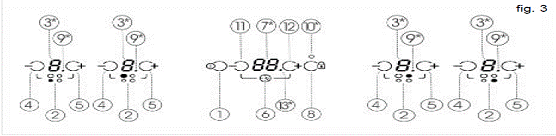

ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ (см. рис.3 )	ВКЛЮЧЕНИЕ УСТРОЙСТВА
1 Сенсорная кнопка включения/выключения	1 Прикоснитесь к сенсорной кнопке (1) примерно на одну секунду. Сенсорная панель управления активируется, слишытся звуковой сигнал и включаются все индикаторы. Если какая-либо зона приготовления горячая, то соответствующий индикатор будет поочередно показывать и . Следующее действие нужно выполнять через 20 секунд, так как в противном случае сенсорная панель управления автоматически отключается.
2 Индикаторы нагревательного элемента 3 Индикаторы мощности и/или остаточного тепла 4 Сенсорная кнопка понижения мощности (меньше) 5 Сенсорная кнопка повышения мощности (больше)
6 Индикатор таймера/часов
7 Индикатор выбранного времени (часов)
8 Блокирующий сенсор (всех остальных сенсорных кнопок, кросе включения/выключения)
9 Индикаторная лампочка индукционного элемента с таймером	После того как сенсорная панель управления выбрана, ее можно в любой момент отключить, прикоснувшись к сенсору (1) , даже если он заблокирован (активирована функция блокирования). Сенсорная кнопка (1) всегда обладает приоритетом в отключении сенсорной панели управления. ВКЛЮЧЕНИЕ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ Нагревательные элементы бездействуют, а соответствующие им индикаторы мощности (3) находятся на , пока вы не выберете уровень мощности. Если все нагревательные элементы находятся в состоянии , то вы должны в течение 10 секунд активировать какой-либо из них, в противном случае сенсорная панель автоматически отключается.
10 Контрольная лампочка активного блокирования 11 Сенсорная кнопка снижения времени на часах (меньше) 12 Сенсорная кнопка увеличения времени на часах (больше) 13 Индикатор обратного отсчета (мигает каждую секунду) Примечание: * Виден только во время работы. Сенсоры, помеченные знаком * на панели, используются в целях управления. Нет необходимости давить на стекло, чтобы привести функцию в действие, достаточно лишь прикоснуться к сенсору пальцем.
Рис.3

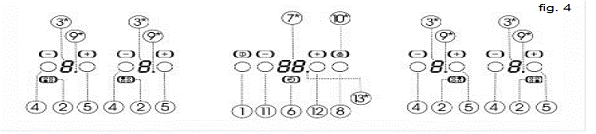

Рис. 4

Используйте сенсоры и (4/5), чтобы выбрать уровень мощности. Если вы прикоснетесь к сенсору (5), то элемент переключится на уровень и для каждого последующего нажатия уровень будет повышаться на единицу, пока не достигнет максимального значения . Используя сенсор (4), можно понизить уровень мощности. Чтобы быстро довести мощность до максимального уровня, когда панель находится на , один раз прикоснитесь к сенсору (4). Панель сразу начинает действовать на уровне Если продолжить нажимать на какой-либо из этих двух сенсоров (4) или (5), то они будут повторять это действие через каждые полсекунды, не требуя последующего нажатия	ОТКЛЮЧЕНИЕ ПИТАНИЯ ВСЕГО УСТРОЙСТВА Существует возможность отключения всех нагревательных элементов одновременно, используя сенсорную кнопку включения/выключения (1). при этом раздается звуковой сигнал и все индикаторы мощности (3) отключаются, за исключением индикатора остаточного тепла, если панель еще не остыла. Блокирование сенсоров Используя блокирующий сенсор (8), вы можете заблокировать все сенсоры на сенсорной панели управления. Благодаря этому можно не допустить постороннего вмешательства. Это очень полезная функция безопасности, если в доме есть дети. Не забывайте, что когда сенсорное управление включено, то с помощью сенсора включения/выключения (1) можно отключить ее даже при активной блокировке (горит контрольная лампочка 10). С другой стороны, если сенсорное управление включено, то функция блокирования не позволяет активировать сенсор (1). Нужно сначала снять блокировку. Чтобы активировать или деактивировать эту функцию, нужно нажать сенсор (8) и не отпускать его примерно 1 секунду. Когда эта функция активна, горит контрольная лампочка (10). Детектор посуды (индукционные нагревательные элементы)
ОТКЛЮЧЕНИЕ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ
С помощью сенсора (4), можно понизить уровень мощности до 0.
Нагревательный элемент отключается автоматически. Для быстрого отключения питания: независимо от уровня мощности при одновременном нажатии на сенсорные кнопкии (5/4), варочная панель немедленно отключается. После отключения нагревательного элемента появляется Н вместо соответствующего индикатора мощности. Если поверхность стекла горячая в соответствующей зоне варки, то это означает, что имеется опасность обжечься. После снижения температуры индикатор отключается (если варочная панель отключена) или индикатор показывает , если варочная панель подключена.
Индукционные зоны приготовления снабжены встроенным детектором посуды. Он
предотвращает работу нагревательного элемента, если посуда не установлена или не отвечает требованиям, например, изготовлена из алюминия или какого-либо неметаллического материала. Индикатор мощности мигает, если зона активна, но посуда не обнаружена или если
ПОДКЛЮЧЕНИЕ ФУНКЦИИ МОЩНОСТИ 1 Приведите в действие элемент в соответствии с уровнем мощности 9. 2 Находясь на уровне мощности 9, нажмите сенсор и на индикаторе появится символ Функция Power действует в течение не более 10 минут. По истечении этого времени уровень мощности автоматически настраивается на уровень 9. ОТКЛЮЧЕНИЕ ФУНКЦИИ МОЩНОСТИ Функцию Power можно отключить, нажав сенсор , соответствующий рассматриваемому нагревательному элементу. Эта функция также может отключаться автоматически, если температура в зоне приготовления слишком высока. Не забывайте, что в моделях 3 и 4 имеется независимый генератор мощности по 3200 Вт каждый, которые соответственно контролируют левую и правую часть панели. Поэтому функцию Power нельзя использовать одновременно на двух индукционных элементах, находящихся на одной стороне. Другими словами, если функция Power включена на индукционном элементе на левой стороне, то функцию Power можно активировать только на другом индукционной элементе, находящемся на правой стороне. После того как функция Power активирована на одном индукционном элементе, второй индукционный элемент на той же стороне может использовать остаточную мощность вплоть до максимума 3200 ватт. Если его уровень мощности слишком высок, то сенсорная панель управления автоматически снижает его до допустимого максимума.(7)
Если посуда снимается с нагревательного элемента во время его функционирования, то подача энергии автоматически прекращается, а индикатор мощности мигает. Если посуда снова помещается на зону приготовления, то энергия снова подается на том же уровне мощности, который выбран ранее.
Время обнаружения посуды составляет 3 минуты. Если в течение этих трех минут посуда не помещается в эту зону или если посуда не отвечает требованиям, то зона приготовления отключается
Закончив работу, отключите варочную панель, недостаточно лишь убрать посуду. В противном случае возможно нежелательное срабатывание панели, если по ошибке какая-либо посуда будет поставлена на нее в течение периода обнаружения посуда. Не допускайте несчастных случаев!
Подача энергии в зависимости от выбранного уровня мощности
Не забывайте, что индукционные зоны регулируют подаваемую энергию в зависимости от размера и типа (материала), из которого изготовлена используемая посуда. Посуда меньшего размера получает меньше энергии, чем посуда большого размера. Таким образом, в зависимости от используемой посуды, подаваемая мощность может отличаться от той, что указана в Таблице 1.
Функция мощности Power Эта функция позволяет подать на элемент «дополнительную» мощность выше, чем номинальная мощность. Этот уровень мощности зависит от размера элемента (см. значения, которые приводятся в разделе «Презентация») и может достигать 3200 Вт на более крупных элементах.
Таблица 1 ИНДУКЦИОННЫЕ НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ (Мощность в ваттах)
Выбранная мощность	Нагревательный элемент Ø 260мм	Нагревательный элемент Ø 210мм	Нагревательный элемент Ø 180мм	Нагревательный элемент Ø 145мм
Внутренняя зона	Обе зоны
0	54	90	70	50	40
1	72	120	110	90	70
2	120	200	150	120	100
3	180	300	240	170	140
4	276	460	500	300	200
5	450	750	600	450	300
6	600	1000	850	600	450
7	840	1400	1100	850	600
8	1140	1900	1550	1150	800
9	1440	2400	2100	1600	1100
-	1800	3200	3000	2300	1800

* Точная мощность зависит от размера и формы посуды
