ИНСТРУКЦИИ ПО УСТАНОВКЕ И РЕКОМЕНДАЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ИНДУКЦИОННЫХ ВАРОЧНЫХ ПАНЕЛЕЙ
| |||
| |||
|
| ||
| |||
| |||
|
| ||
| |||
| |||
| |||
| |||
| |||
ОГЛАВЛЕНИЕ | |||
Введение Страница | 4 | ||
Руководство пользователя | 9 | ||
Установка | 10 | ||
Расположение варочных поверхностей | 10 | ||
Крепление варочных поверхностей | 11 | ||
Подключение электричества | 11 | ||
Техническая информация | 13 | ||
Размеры и характеристики | 13 | ||
Использование и техническое обслуживание | 14 | ||
Подготовка к первому пуску | 14 | ||
Инструкции пользователю сенсорной панели управления | 14 | ||
Блокирование сенсорных кнопок варочной поверхности | 15 | ||
Обнаружение кухонной посуды | 16 | ||
Подача энергии в соответствии с выбранным уровнем мощности | 16 | ||
Функция питания | 17 | ||
Функция фондю | 17 | ||
Безопасное отключение | 17 | ||
Часы | 18 | ||
Использование часов как хронометра, отсчитывающего в обратном порядке | 18 | ||
Функция таймера | 19 | ||
Защита от перегрева | 20 | ||
Выбросы мощности | 20 | ||
Предложения и рекомендации | 20 | ||
Очистка и уход | 21 | ||
Возможные неисправности | 24 | ||
Введение |
Замечания о кухонной посуде, используемой на индукционной варочной поверхности |
Основание кухонной посуды должно быть такого размера, чтобы полностью покрывать варочную зону, очерченную на стекле. |
В зависимости от типа кухонной посуды (материала и размера) индукционные зоны допускают возможность использования кухонной посуды меньшего размера. |
Не забывайте, что для работы индукционных элементов должна использоваться кухонная посуда, имеющая ферромагнитное основание (материал, притягиваемый магнитом) |
|
|
Всегда используйте на индукционных элементах кухонную посуду с ровным гладким дном. Использование кухонной посуды с деформированным выгнутым или вогнутым дном может привести к перегреву, что в свою очередь может привести к повреждению стекла или кухонной посуды.
Всегда учитывайте, что используемая вами кухонная посуда может сильно повлиять на работу индукционных элементов. На рынке вам может попасться кухонная посуда, которая хоть и имеет метку о том, что пригодна для использования на индукционных варочных панелях, однако работает недостаточно хорошо или не распознается индукционным элементом из-за недостаточного количества или плохого качества ферромагнитного материала, содержащегося в донной части кухонной посуды.
| |||||||||||||||||||||||||||||||
)
|
| ||||||||||||||||||
|
| ||||||||||||||||||
|
| |||||||||||||||||||
|
|
|
| ||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
| Пределы мощности (модели IRL.../IBL...) В некоторых моделях мощность керамических варочных панелей ограничивается программным обеспечением. Поэтому, если пользователь пожелает задать большую мощность, чем допустимо (см. подробности на паспортной табличке), то система выдает звуковой предупредительный сигнал и автоматически устанавливает мощность на максимально допустимое значение. | ||||||||||
|
Как пользоваться данной инструкцией по эксплуатации | |
Уважаемый покупатель! | |
Благодарим вас за то, что вы доверились нам! | Для вашей безопасности мы рекомендуем, чтобы установку наших варочных панелей производили специально обученные техники в соответствии с действующими правилами установки. Всякие внутренние переделки варочной панели, включая замену гибкого кабеля питания, разрешается производить персоналу Центра сервисного обслуживания компании TEKA Внимание:
|
Мы уверены, что приобретенная вами новая варочная панель полностью удовлетворяет вашим требованиям. | |
.Этот современный, функциональный и практичный бытовой прибор изготовлен из высококачественных материалов, которые подвергаются строгому контролю качества на протяжении всего производственного процесса | |
Прежде чем устанавливать или использовать наше изделие, мы рекомендуем вам внимательно прочитать это Руководство и следовать его инструкциям, так как это гарантирует достижение оптимальных результатов при использовании прибора. | |
Храните эту инструкцию в безопасном месте, чтобы вы могли всегда обратиться к ней в случае необходимости, и тем самым соблюсти все требования гарантии. Чтобы воспользоваться этой Гарантией, нужно предъявить чек, подтверждающий покупку, вместе с гарантийным свидетельством. | |
|
|
Инструкции по технике безопасности |
|
Прежде чем приступить к использованию варочной панели в первый раз, внимательно прочитайте инструкции по установке и подключению. Эти варочные панели могут устанавливаться в тех же кухонных секциях, что и духовки TEKA |
Во время работы нагревательных элементов и сразу же после их выключения некоторые зоны остаются очень горячими и можно обжечься. Держите детей подальше от плиты
Мы рекомендуем хранить Гарантийное свидетельство и, если имеется, техническую спецификацию вместе с Инструкцией по эксплуатации на протяжении всего срока службы устройства. В них содержится очень важная техническая информация об устройстве.
| |
| |

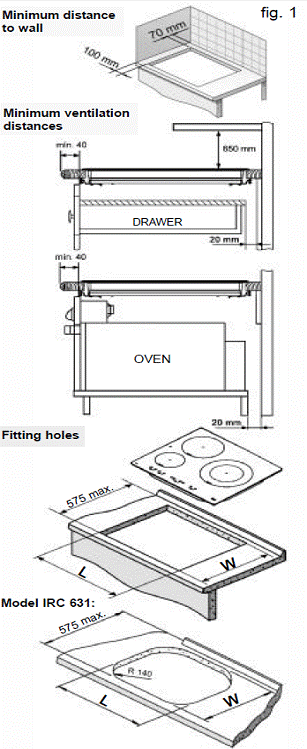

Не разрешайте детям играть с этим прибором.УСТАНОВКА | Минимальное расстояние до стен Рис.1 |
УСТАНОВКА И НАЛАДКА ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛАМ, ИМЕЮЩИМ НА ЭТО СПЕЦИАЛЬНОЕ РАЗРЕШЕНИЕ, В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ ПРАВИЛАМИ УСТАНОВКИ |
Minimum ventilation distances – Минимальные вентиляционные расстояния. DRAWER – ВЫДВИЖНОЙ ЯЩИК ; OVEN - ДУХОВКА ; fitting holes – крепежные отверстия |
Размещение варочной панели | |
Чтобы установить любую из этих панелей, необходимо проделать отверстие, размеры которого показаны на рисунке 1, в рабочей поверхности. | |
Варочную панель разрешается закреплять на кухонных секциях толщиной 20, 30 и 40 мм. | |
Минимальное расстояние от поверхности, на которую помещается кухонная посуда, до нижней части кухонной секции или вытяжного колпака над варочной панелью должно составлять примерно 650 мм. Если в инструкциях по установке вытяжного колпака рекомендуется, чтобы минимальное расстояние было больше, то нужно соблюдать это требование. | |
Кухонная секция, где устанавливается варочная панель и духовка, должна быть надежно закреплена. | |
УСТАНОВКА ВМЕСТЕ С ДУХОВКОЙ ПОД ВАРОЧНОЙ ПАНЕЛЬЮ Установка духовки должна выполняться в соответствии с инструкцией по установке духовки. Если устанавливается духовка, то не забудьте, что данная варочная панель рассчитана на работу только с духовками марки ТЕКА. В задней части кухонной секции нужно проделать отверстие 20мм, чтобы обеспечить возможность поступления холодного воздуха (см. рисунок 1).
| |
Размеры L и W можно найти в таблице «Размеры и характеристики» в разделе «Техническая информация» |
Не рекомендуется использовать индукционную варочную панель во время пиролитической очистки духовки. так как при этом создаются очень высокие температуры.

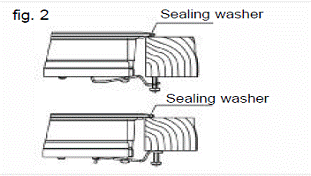

НЕ ЗАБЫВАЙТЕ, ЧТО ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА СТЕКЛО, ЕСЛИ ОНО ПОДВЕРГАЕТСЯ СИЛЬНЫМ УДАРАМ ИЛИ НЕПРАВИЛЬНОМУ ОБРАЩЕНИЮ. КРЕПЛЕНИЕ ВАРОЧНОЙ ПАНЕЛИ После того, как правильно выставлены размеры зазора, нужно на нижнюю сторону стекла наложить прокладку. Запрещается помещать силикон между стеклом и рабочей поверхностью, поскольку если возникнет необходимость удалить варочную панель, то при попытке отделения стекла его можно сломать. Чтобы закрепить варочную панель на кухонной секции, нужно использовать четыре зажима, которые прикрепляются к существующим отверстиям в нижней части корпуса (два спереди и два сзади). Существуют два способа расположения этих зажимов, которые показаны на рисунке 2. В зависимости от толщины столешницы можно использовать самонарезные винты, которые предусмотрены как крепежные элементы, вставив их в круглое отверстие кронштейна. По мере ввинчивания этого винта образуется резьба в этом отверстии. Это нужно сделать до крепления кронштейна к столешнице | . Рис. 2 Sealing washer –уплотнительная прокладка Подключение электричества Для соединения с источником питания следует использовать там, где можно, многополюсный выключатель или вилку, рассчитанную на ту нагрузку, которую придется выдерживать, с минимальным расстоянием между контактами 3 мм, чтобы гарантировать отключение в аварийных ситуациях или при очистке варочной панели. Соединение может осуществляться с использованием надлежащего заземляющего соединения в соответствии с действующими нормативными документами. Если потребуется заменить гибкий кабель источника питания в этих варочных панелях, то эту замену должны осуществлять официальные технические работники компании TEKA. Не допускайте соприкосновения кабеля источника питания с кожухом варочной панели или духового шкафа, если он установлен в той же мебельной секции.
|
Обращаться с варочными панелями перед установкой нужно осторожно, чтобы не получить травму из-за выступающих частей или острых краев.
Техническая информация
|
