·  В следующем окне укажите поля для сортировки (Фамилия, Имя), щелкните по кнопке «Далее».

·  Введите имя отчета «Наклейки» и щелкните по кнопке «Готово».

Форма контроля: проверка БД, отчетов, опрос.

Контрольные вопросы

1.  Для чего нужны отчёты в реляционных БД?

2.  Перечислите способы создания отчетов в MS Access?

Литература:

1.  Информационные технологии в профессиональной деятельности [Текст] : учеб. для студ. сред. спец. образования. - Ростов н/Д : Феникс, 2004. - 352 с.

2.  Ляхович, Владислав Федорович. Основы информатики [Текст] : учебник / , . - 6-е изд., доп. и перераб. - Ростов н/Д : Феникс, 2007.

3.  ОИВТ, 2009. - 36 с.

4.  Острейковский, ./ . – М.: Высшая школа,2005. - 320 с

5.  Острейковский, Владислав Алексеевич. Информатика [Текст] : учеб. для вузов / . - М. : Высшая школа, 2005.

6.  Путилин, Александр Борисович. Вычислительная техника и программирование в измерительных информационных системах [Текст] : учеб. пособие / . - М. : Дрофа, 2006. - 447 с.

7.  Рыжиков, . Лекции и практикум./ . – СПб.: Корона-Принт. -256 с.

8.  Семакин, Игорь Геннадьевич. Информатика. Структурированный конспект базового курса [Текст] : прил. к учеб.: Информатика. Базовый курс 7-9 кл. / , . - М. : Лаборатория Базовых Знаний, 2004.

9.  Сергеева, Инна Ивановна. Информатика [Текст] : учебник для СПО / , , . - М. : ИД "ФОРУМ" : Инфра-М, 2007.

10.  Угринович, и информационные технологии: Учебное пособие./ . - М.: Бином. Лаборатория знаний, 2005. - 464с.

НЕ нашли? Не то? Что вы ищете?

11.  Фигурнов, В. Э. IBM PC для пользователя./ . - Уфа: «Дегтярев и сын», 2005. – 300с.

Тема 3.3.Система автоматизированного проектирования (САПР).

1)  Построение чертежа.

Цели:

1.  Использовать программу Компас 3D-LT для создания чертежей.

2.  Владеть умениями грамотно пользоваться источниками информации.

3.  Знать приемы работы с инструментами точка, отрезок, окружность.

4.  Изучить способы удаления объектов, отмены выполненной команды.

5.  Строить простейшие чертежи.

Задание.

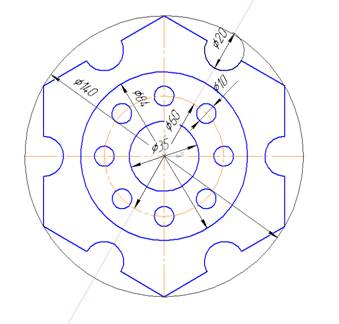

Задание 1. Разделить окружность на равные части.

1. Создайте новый фрагмент

2. На компактной панели выберите команду Геометрия

3. Выберите команду окружность

4. Начертите окружность диаметром 140 мм, с прорисовкой осей, стиль линии Тонкая.

5. Начертите окружность диаметром 84 мм, без прорисовки осей, стиль линии Основная.

6. Начертите окружность диаметром 60 мм, без прорисовки осей, стиль линии Осевая.-Эта окружность будет являться осевой, для маленьких окружностей.

7. Начертите окружность диаметром 35 мм, без прорисовки осей, стиль линии основная.

8. Начертите окружность диаметром 10 мм, без прорисовки осей. Установите эту окружность в точку пересечения оси OY и окружности диаметром 60 мм.

10. Нажмите стоп.

11. Выделите окружность диаметром 10 мм(окрасится в зеленый цвет).

Выберите вкладку Редактор-Копия - по окружности. Выберите на панели свойств количество копий - 8. Режим по всей окружности. Установите курсор в центр окружности, вдоль которой будут копироваться элементы.

12. Нажмите кнопку создать объект на панели специального управления.

13. Нажмите стоп.

11. Выберите команду многоугольник. Выберите количество граней 6. По описанной окружности. Диаметр 140 мм. Нажмите на центр окружности. Установите правильное расположение многоугольника. Нажмите кнопку создать. Нажмите кнопку стоп

12.Выберите команду вспомогательная прямая. Постройте прямую, через центр, под углом 60 градусов. Для этого выберите мышкой центр окружности. Нажмите кнопку создать. Нажмите кнопку Стоп.

13. Постройте окружность радиусом 10 мм в точке пересечения вспомогательной прямой и стороны шестиугольника.

14. На панели геометрия выберите режим редактирования

Выберите команду усечь кривую.

Удалите ненужные линии наведением на них мышки. Линии подсвечиваются красным цветом. Нажмите стоп.

15.Выделите полуокружность радиусом 10 мм(окрасится в зеленый цвет).

Выберите вкладку Редактор-Копия - по окружности. Выберите на панели свойств количество копий - 6. Режим по всей окружности.

Установите курсор в центр окружности, вдоль которой будут копироваться элементы.

16.Нажмите кнопку создать. Завершите операцию.

17.Удалите лишние кривые, используя операцию усечь кривую.

18. Сохраните чертеж.

Форма контроля: проверка чертежа, опрос.

Контрольные вопросы

1.  Какие виды отображения точки на экране (стиль, параметры, характеристики) вы знаете.

2.  Перечислите приемы работы с инструментом Отрезок.

3.  Назовите способы удаления объектов, отмены выполненной команды.

4.  Перечислите приемы работы с виртуальными инструментами, позволяющими разными способами начертить окружность.

Литература:

1.  Ганин, Николай Борисович. Компас 3D - V7 [Текст] : Самоучитель / . - М. : ДМК, 2005. - 383 с.

2.  Герасимов, Анатолий. Компас-3D V8 [Текст] / А. Герасимов. - СПб. : БХВ-Петербург, 2006. - 529 с.

3.  Информационные технологии в профессиональной деятельности [Текст] : учеб. для студ. сред. спец. образования. - Ростов н/Д : Феникс, 2004. - 352 с.

4.  Кудрявцев, -3D V8. Наиболее полное руководство [Текст] / . - М. : ДМК, 2006. - 927 с.

5.  Острейковский, Владислав Алексеевич. Информатика [Текст] : учеб. для вузов / . - М. : Высшая школа, 2005.

6.  Сергеева, Инна Ивановна. Информатика [Текст] : учебник для СПО / , , . - М. : ИД "ФОРУМ" : Инфра-М, 2007.

7.  Стрек, Ярослав Михайлович. Методические указания к выполнению контрольной работы № 1 по дисциплине "Пространственное проектирование и моделирование на ЭВМ" [Текст] : для студентов, обучающихся по специальностям 180103, 180403 / . - Омск : ОИВТ, 2009. - 36 с.

8.  Угринович, и информационные технологии: Учебное пособие./ . - М.: Бином. Лаборатория знаний, 2005. - 464с.

9.  Фигурнов, В. Э. IBM PC для пользователя./ . - Уфа: «Дегтярев и сын», 2005. – 300с.

2)  Построение чертежа с помощью привязок.

Цели:

1.  Закрепить приемы построения геометрических примитивов.

2.  Изучить основные способы построения чертежа с помощью привязок.

Задание.

Теоретическая часть:

Машинная графика предполагает абсолютно точное взаимное положение геометрических объектов на чертеже. Тем более что графическая система обладает полным объемом функций, обеспечивающих такую точность.

В процессе работы над чертежом при необходимости точного установления курсора в различные точки элемента уже существующего на чертеже, выполняют привязку к точкам или объектам.

Глобальная привязка (если она установлена) постоянно действует при вводе и редактировании объектов. Она является простейшим инструментом, позволяющим осуществлять быстрое и точное указание существующих точек на чертеже.

Чтобы включить глобальные привязки в текущем окне, нажмите кнопку– Установка глобальных привязок Инструментальная панель Текущее состояние. На экране появится диалог установки глобальных привязок

Локальную привязку требуется каждый раз вызывать заново, но она является более приоритетной, чем глобальная. При вызове какой-либо команды локальной привязки она подавляет установленные глобальные привязки на время своего действия (до ввода точки или отказа от ввода). После ввода текущей точки локальная привязка отключается, и система возвращается к выполнению глобальных привязок.

Все локальные привязки собраны в контекстном меню локальных привязок. Вызов меню на экран во время выполнения команды осуществляется щелком правой клавиши мыши в любой точке чертежа.

Практическая часть:

Начертите чертеж с помощью привязок.

Форма контроля: проверка чертежа, опрос.

Контрольные вопросы:

1.  Для чего нужна команда Привязки?

2.  Что такое локальная привязка?

3.  Что такое глобальная привязка?

4.  Как отключить/включить режим привязок?

Литература:

1.  Ганин, Николай Борисович. Компас 3D - V7 [Текст] : Самоучитель / . - М. : ДМК, 2005. - 383 с.

2.  Герасимов, Анатолий. Компас-3D V8 [Текст] / А. Герасимов. - СПб. : БХВ-Петербург, 2006. - 529 с.

3.  Информационные технологии в профессиональной деятельности [Текст] : учеб. для студ. сред. спец. образования. - Ростов н/Д : Феникс, 2004. - 352 с.

4.  Кудрявцев, -3D V8. Наиболее полное руководство [Текст] / . - М. : ДМК, 2006. - 927 с.

5.  Острейковский, Владислав Алексеевич. Информатика [Текст] : учеб. для вузов / . - М. : Высшая школа, 2005.

6.  Сергеева, Инна Ивановна. Информатика [Текст] : учебник для СПО / , , . - М. : ИД "ФОРУМ" : Инфра-М, 2007.

7.  Стрек, Ярослав Михайлович. Методические указания к выполнению контрольной работы № 1 по дисциплине "Пространственное проектирование и моделирование на ЭВМ" [Текст] : для студентов, обучающихся по специальностям 180103, 180403 / . - Омск : ОИВТ, 2009. - 36 с.

8.  Угринович, и информационные технологии: Учебное пособие./ . - М.: Бином. Лаборатория знаний, 2005. - 464с.

9.  Фигурнов, В. Э. IBM PC для пользователя./ . - Уфа: «Дегтярев и сын», 2005. – 300с.

3)  Редактирование чертежа.

Цели:

1.  Освоить приемы редактирования чертежа.

2.  Приобрести практические навыки работы в САПР Компас 3D-LT.

Задание.

Теоретическая часть:

1) Для того чтобы выделить объект на чертеже, например, отрезок, следует:

§  Отключить кнопку Cтоп на Панели специального управления;

§  Щелкнуть по объекту – он выделится зеленым цветом.

2) Для того чтобы переместить объект, следует:

§  Выделить объект;

§  Зацепить его курсором и, не отпуская, переместить в нужное место.

3) Для того чтобы удалить объект, следует:

§  Выделить объект;

§  Нажать на клавишу Delete на клавиатуре.

Замечание. Для удаления различных объектов служит пункт меню Редактор - Удалить- и кнопки Усечь кривую и Усечь кривую между двумя точками на инструментальной панели Редактирование.

4) Для того чтобы изменить объект, следует:

§  Два раза щелкнуть по объекту;

§  Изменить параметры (длину, угол, стиль);

§  Щелкнуть по кнопке Создать объект.

Практическая часть:

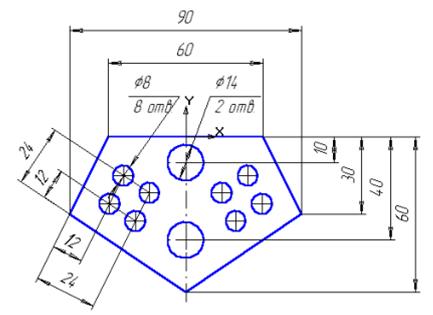

Выполните чертеж детали, изображенный на рисунке, используя приемы создания и редактирования геометрических примитивов.

Форма контроля: проверка чертежа, опрос.

Литература:

1.  Ганин, Николай Борисович. Компас 3D - V7 [Текст] : Самоучитель / . - М. : ДМК, 2005. - 383 с.

2.  Герасимов, Анатолий. Компас-3D V8 [Текст] / А. Герасимов. - СПб. : БХВ-Петербург, 2006. - 529 с.

3.  Информационные технологии в профессиональной деятельности [Текст] : учеб. для студ. сред. спец. образования. - Ростов н/Д : Феникс, 2004. - 352 с.

4.  Кудрявцев, -3D V8. Наиболее полное руководство [Текст] / . - М. : ДМК, 2006. - 927 с.

5.  Острейковский, Владислав Алексеевич. Информатика [Текст] : учеб. для вузов / . - М. : Высшая школа, 2005.

6.  Сергеева, Инна Ивановна. Информатика [Текст] : учебник для СПО / , , . - М. : ИД "ФОРУМ" : Инфра-М, 2007.

7.  Стрек, Ярослав Михайлович. Методические указания к выполнению контрольной работы № 1 по дисциплине "Пространственное проектирование и моделирование на ЭВМ" [Текст] : для студентов, обучающихся по специальностям 180103, 180403 / . - Омск : ОИВТ, 2009. - 36 с.

8.  Угринович, и информационные технологии: Учебное пособие./ . - М.: Бином. Лаборатория знаний, 2005. - 464с.

9.  Фигурнов, В. Э. IBM PC для пользователя./ . - Уфа: «Дегтярев и сын», 2005. – 300с.
