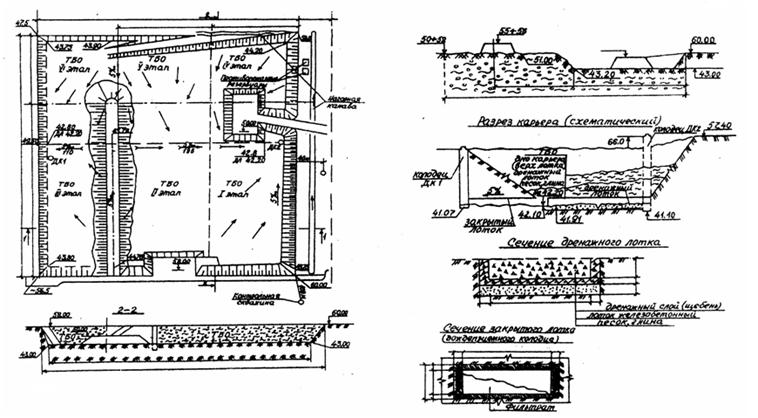

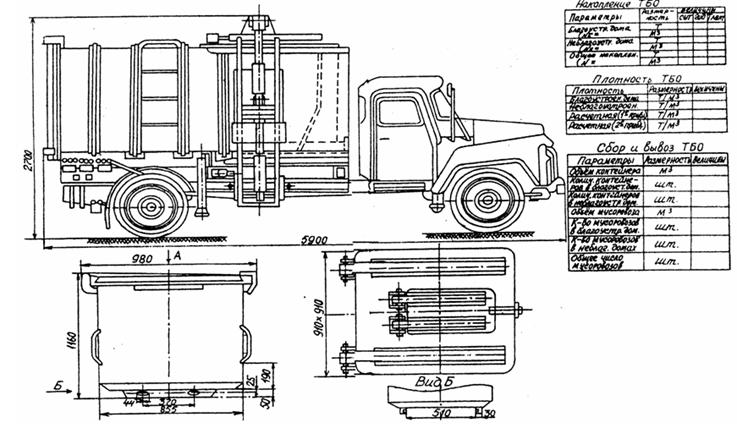

Графическая часть содержит 2-3 листа формата А1. На одном из них приводятся чертежи элементов сбора и вывоза ТБО. Например, схема (в масштабе) мусоровоза, чертежи контейнера. Здесь же можно привести таблицы по результатам расчетов (массы и объемы, плотности, количество машин и контейнеров, площадь полигона и др.). Здесь же допускается привести схему хозяйственной части полигона, если она не размещается на втором листе. Второй лист - чертежи системы утилизации ТБО (полигон или МСЗ, МПЗ и т. д.). Для полигона необходимо показать не только вид в плане, но и сечения в двух типовых плоскостях, разрезы дренажных лотков, схемы расположения колодцев и др. При разработке полигона для брикетов необходимо привести схему (или сборочный чертеж) применяемого пресса. Для этого случая количество разрезов полигона и его деталей существенно меньше, но вид брикета необходимо привести.

Качество проекта существенно повышается, если в нем будет рассмотрена конструкция весовой (желательно с дозиметрическим контролем) - по аналогии с зерноэлеваторами, рассчитаны расходы фильтрата и размеры дренажных лотков, подобраны насосы для фильтрата. Эти вопросы обязательны при выполнении дипломного проекта.

В прил. 2 и 3 приведены некоторые примеры графической части проекта. Примеры представлены в уменьшенном формате и объеме.

В прил. 4 дана техническая характеристика весов, предназначенных для взвешивания различных грузов [8, 9]. Среди них особый интерес представляют следующие:

- Автомобильные циферблатные весы PC-10Ц13 (АГД-10), PC-30Ц13А (АД-30С), РС60Ц13АС (АЦ-60С). Предназначены для взвешивания различных грузов, перевозимых автомобильным и другим безрельсовым (автокары, тележки) транспортом. Применяются в промышленных и торговых предприятиях, на транспорте и в сельском хозяйстве. По конструкции относятся к рычажным весам, устанавливаемым на специальном фундаменте (рис. 2.9). Весы с накладными гирями. Вес определяется суммированием показаний стрелки по циферблату и значения гири, показываемого в окне циферблата.

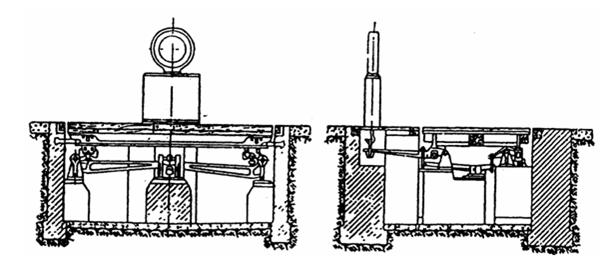

Рис. 2.9 Схема весов с накладными гирями

- Автомобильные весы с проекционным отсчетом показаний PC-10П13А. Назначение то же, что и весов PC-10Ц13А. Весы стационарные, платформенные с рычажным весовым механизмом. Отсчетное устройство результатов взвешивания - микрошкала, проектируемая с увеличением на световой экран.

- Автомобильные циферблатные весы PC-15Д24А. Они предназначены для взвешивания грузов, перевозимых автомобильным транспортом. Весы стационарные, рычажные с дистанционной регистрацией результатов взвешивания. Режим работы весов - полуавтоматический и ручной.

- Автомобильные передвижные весы РП-15Ш13 (АЛ-15). Состоят из рамы с весовой платформой и рычажным механизмом. Для проезда автомобилей через весы предусмотрены специальные трапы с каждой стороны весов. При перевозке весов трапы укладываются сверху платформы. Коромысло шкального типа имеет основную и дополнительную шкалы с передвижными гирями (рис. 2.10).

Рис. 2.10 Схема автомобильных передвижных весов РП-15Ш13 (АЛ-15)

Применение любого типа весов из приведенных выше (или других) должно быть обосновано в записке (с учетом их данных по прил. 4) при описании конструкции весовой.

Библиографический список

1.  Об отходах производства и потребления: Федеральный закон от 22.05.98. № 89.

2.  Реймерс, Н. Ф. Природопользование : Словарь-справочник/ . - М. : Мысль, 1990.

3.  Гарин, В. М. Утилизация твердых отходов : учеб. пособие / , - Ростов н/Д : РГУПС, 2000. – 80 с.

4.  Гарин, В. М. Экология для технических вузов: учебник / , , ; под ред. проф. . - Изд. 2-е. - Ростов н/Д: Феникс, 2001. – 382 с.

5.  Санитарная очистка и уборка населенных мест : Справочник / , и др. ; под ред. . – М.: Стройиздат, 1990. – 413 с.

6.  Вильсон, Д. Утилизация твердых отходов : В 2-х т. / под ред. Д. Вильсона. – М. : Стройиздат, 1985.

7.  Обращение с опасными отходами : учеб. пособие / и др. ; под ред. и . – М. : ТК Велби : Проспект, 2005. – 224 с.

8.  Систер, В. Г. Современные технологии обезвреживания и утилизации твердых бытовых отходов / , . – М. : АКХ, 2003. – 304 с.

9.  Гарин, В. М. Об утилизации твердых бытовых отходов в городах / , , // Безопасность жизнедеятельности. Охрана труда и окружающей среды : Сб. науч. тр. - Ростов н/Д : РГАСХМ, 2000. – С. 18 - 20.

10.  Весы и дозаторы весовые : Справочник / СП. Маликов, , . - M. : Машиностроение, 1981. – 320 с.

11.  Весы и дозаторы : Справочник / , , . – М. : Машиностроение, 1972. – 328 с.

12.  Дорожные машины / Под. ред. . – Л. : Наука, 1976. – 471 с.

13.  Гарин, В. М. Промышленная экология : учеб. пособие / В. М. Гарин, , . - Ростов н/Д : РГАСМ, 1990. – 146 с.

14.  Экологические проблемы и энергосбережение / , , ; под. ред. . – М. : Маршрут, 2004. – 592 с.

ПРИЛОЖЕНИЯ

Приложение 1

РОСЖЕЛДОР

Государственное образовательное учреждение

высшего профессионального образования

«Ростовский государственный университет путей сообщения»

(РГУПС)

Кафедра «Безопасность жизнедеятельности»

«Утверждаю»

Зав. каф. БЖД

проф.

Студенту Группа Дата

ЗАДАНИЕ №

на курсовой проект по дисциплине:

«Технология утилизации и переработки отходов».

Тема: «Утилизация твердых и бытовых отходов населенного пункта».

Структура пояснительной записки

Титульный лист.

Задание.

Реферат.

Содержание.

Введение. Основная часть.

Список используемой литературы.

В основной части излагаются необходимые обоснования, приводятся расчеты и описываются конструктивные разработки. Делаются необходимые выводы.

Исходные данные

Численность населения

Зона РФ

Соотношение благоустроенного и неблагоустроенного жилья Ns/Nll

Расчетное время накопления ТБО Т

Высота полигона Н =

Главные вопросы основной части пояснительной записки

1. Оценка параметров сбора, накопления и вывоза ТБО.

1.1. Расчеты суточного, годового и эксплуатационного накопления.

1.2. Определение морфологического и элементного состава.

1.3. Уточнение плотности и количества ТБО.

1.4. Оценка параметров сбора и вывоза ТБО (Варианты: пневмотранспортной; контейнеров и мусоровозов).

1.5. Определение класса опасности твердых отходов

2. Разработка способа утилизации ТБО.

2.1. Выбор и обоснование способа утилизации ТБО.

2.2. Проектирование полигона (Варианты: выбор схемы и элементов МСЗ, МПЗ).

Разработка основных правил эксплуатации, инженерных защитных сооружений и элементов.

Вопросы рекультивации полигона (Варианты: отвалов МСЗ, МПЗ).

Графическая часть

Содержит два листа формата А1. На первом из них приводятся чертежи и схемы элементов и агрегатов системы сбора вывоза ТБО (в масштабах, по требованиям к чертежам ЕСКД), таблицы накопления и состава. На втором - чертежи полигона (схемы МСЗ, МПЗ) и его деталей (защитные сооружения).

Приложение 2

На чертежах должны быть основные надписи и форматные линии, спецификации. Оформление чертежей должно быть согласовано с нормоконтролем.

Приложение 3

На чертежах должны быть основные надписи и форматные линии, спецификации. Оформление чертежей должно быть согласовано с нормоконтролем.

Приложение 4

Техническая характеристика весов, предназначенных для взвешивания грузов, перевозимых автомобильным транспортом

Параметры	РС-10Ц13А	СРС-30Ц13А	РС-60Ц13АС	РП-15Ш13
Пределы взвешивания, кг	500 - 10000	1500 - 30000	3000 - 60000	500 - 15000
Размер платформы, мм	5500´3000	12000´3000	15000´4000	5300´2800
Наибольшее значение шкалы, т	5	10	20
Цена деления шкалы, кг	5	10	20	Основная 500 Дополнит. 2
Количество накладных гирь	1	2	2
Высота от уровня платформы до центра циферблатного указателя, мм	1500	1500	<1500
Расстояние от продольной оси весов до оси циферблатного указателя, мм	2530	3000	3800
Допускаемая погрешность в делениях шкалы			До 40 т , св. 40 т
Масса весов, кг	1132	5360	13480	6300

Приложение 5

Степень опасности компонентов отхода для различных составляющих
