Стандартный лист С13

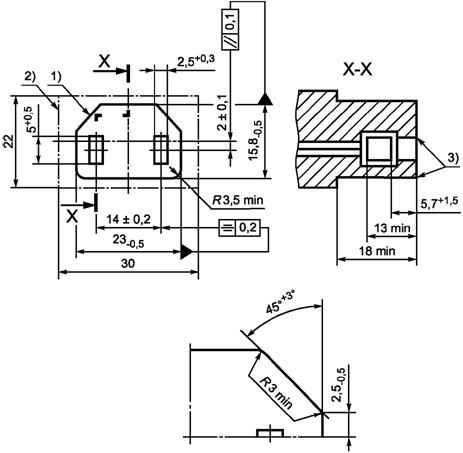

Розетка на 10 А, 250 В для приборов класса I
для холодных условий
1) Контур передней части не должен быть увеличен или уменьшен в любой точке, расположенной на расстоянии менее 18 мм от поверхности введения.
2) Контур задней части не должен быть превышен ни в одном сечении, перпендикулярном оси розетки, кроме розеток с боковым вводом провода или комбинированных с другой арматурой, когда этот предел не применяется в направлении оси провода или переключателя.
3) Края могут быть слегка закруглены.
Допускается применять плавающие контакты.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С14

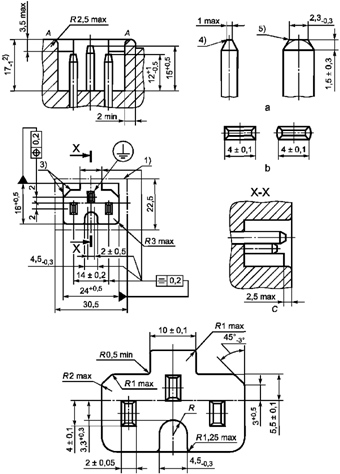

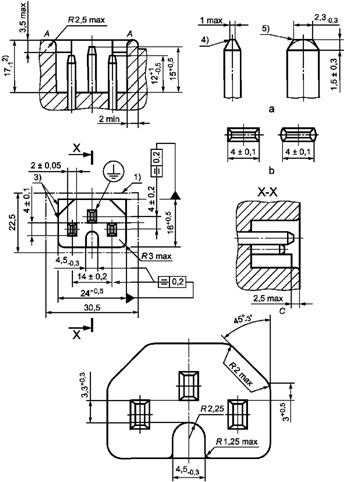

Приборная вилка на 10 А, 250 В для приборов класса I
для холодных условий
a - вариант исполнения конца штырей;
b - варианты формы штырей
Контур 3) должен находиться на расстоянии (10 +/- 5) мм от поверхности введения в нижней части входного отверстия. Расстояние нижней части от поверхности введения входного отверстия в плоскости A-A должно быть меньше, чем где-нибудь в другом месте в пределах зоны 1). Плоскость A-A не обязательно должна распространяться на внешний контур относительно зоны 1). Ободок, который огибает верхнюю часть, допускает округлую выточку, если ее толщина составляет по крайней мере 2 мм. Нахождение фиксирующего устройства или части его возможно в пределах зоны 1). Никакие остальные части входного отверстия не должны выступать за пределы плоскости A-A.
Для приборных вилок, вмонтированных в наружную поверхность прибора, если эта поверхность вогнута или наклонена по отношению к оси приборной вилки, размер 2) не должен превышать 17 мм; его минимальное значение должно определяться в соответствии с 9.5.
4) Край может быть слегка закруглен.
5) Кромка закруглена.
Приборная вилка не должна монтироваться на наружной поверхности прибора, выгнутой или наклоненной по отношению к оси приборной вилки.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С15

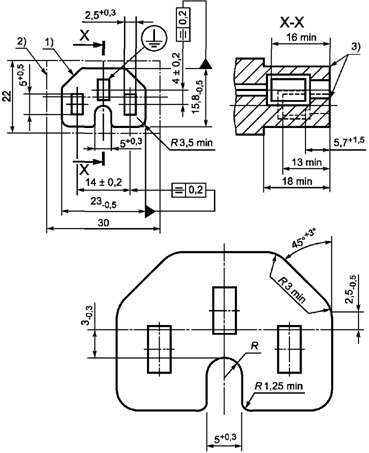

Розетка на 10 А, 250 В для приборов класса I
для горячих условий
1) Контур передней части не должен быть увеличен или уменьшен в любой точке, расположенной на расстоянии менее 18 мм от поверхности введения.
2) Контур задней части не должен быть превышен ни в одном сечении, перпендикулярном оси розетки, кроме розеток с боковым вводом провода или комбинированных с другой арматурой, когда этот предел не применяется в направлении оси провода или переключателя.
3) Края могут быть слегка закруглены.
Допускается применять плавающие контакты.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С15A

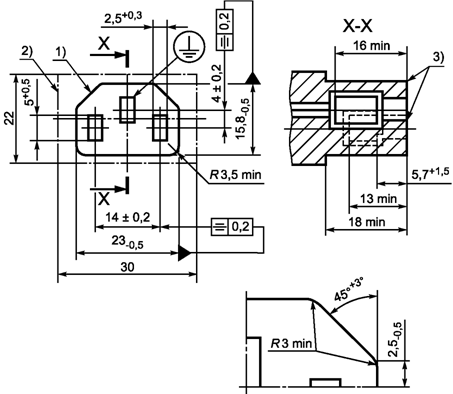

Розетка на 10 А, 250 В для приборов класса I
для очень горячих условий
1) Контур передней части не должен быть увеличен или уменьшен в любой точке, расположенной на расстоянии менее 18 мм от поверхности введения.
2) Контур задней части не должен быть превышен ни в одном сечении, перпендикулярном оси розетки, кроме розеток с боковым вводом провода или комбинированных с другой арматурой, когда этот предел не применяется в направлении оси провода или переключателя.
3) Края могут быть слегка закруглены.
Допускается применять плавающие контакты.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С16

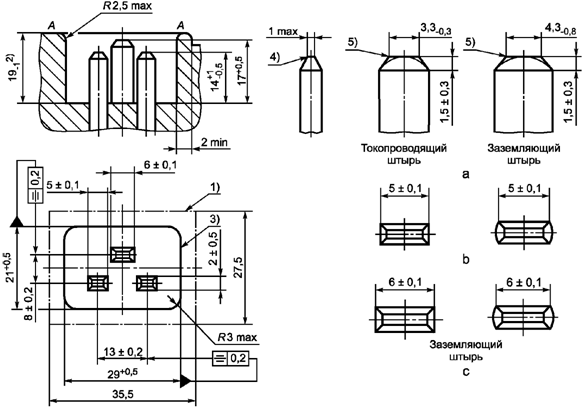

Приборная вилка на 10 А, 250 В для приборов класса I
для горячих условий
a - вариант исполнения конца штырей; b - варианты
формы штырей; c - деталь направляющего элемента
Контур 3) должен находиться на расстоянии
от поверхности введения в нижней части входного отверстия. Расстояние нижней части от поверхности введения входного отверстия в плоскости A-A должно быть меньше, чем где-нибудь в другом месте в пределах зоны 1). Плоскость A-A не обязательно должна распространяться на внешний контур относительно зоны 1). Ободок, который огибает верхнюю часть, допускает округлую выточку, если ее толщина составляет по крайней мере 2 мм. Нахождение фиксирующего устройства или части его возможно в пределах зоны 1). Никакие остальные части входного отверстия не должны выступать за пределы плоскости A-A.
Для приборных вилок, вмонтированных в наружную поверхность прибора, если эта поверхность вогнута или наклонена по отношению к оси приборной вилки, размер 2) не должен превышать 17 мм; его минимальное значение должно определяться в соответствии с 9.5.
4) Край может быть слегка закруглен.
5) Кромка закруглена.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С16A

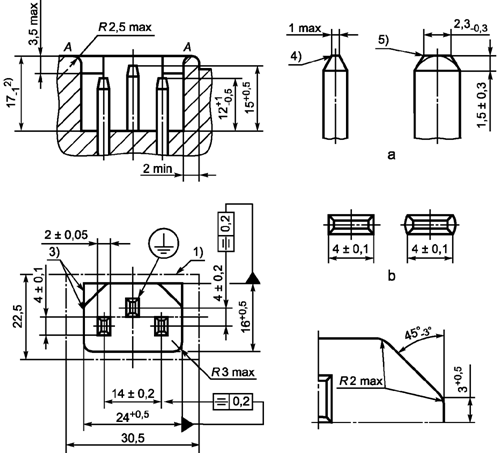

Приборная вилка на 10 А, 250 В для приборов класса I
для очень горячих условий
a - вариант исполнения конца штырей; b - варианты формы
штырей; c - деталь направляющего элемента
Контур 3) должен находиться на расстоянии от поверхности введения в нижней части входного отверстия. Расстояние нижней части от поверхности введения входного отверстия в плоскости A-A должно быть меньше, чем где-нибудь в другом месте в пределах зоны 1). Плоскость A-A не обязательно должна распространяться на внешний контур относительно зоны 1). Ободок, который огибает верхнюю часть, допускает округлую выточку, если ее толщина составляет по крайней мере 2 мм. Нахождение фиксирующего устройства или части его возможно в пределах зоны 1). Никакие остальные части входного отверстия не должны выступать за пределы плоскости A-A.
2) Для приборных вилок, вмонтированных в наружную поверхность прибора, если эта поверхность вогнута или наклонена по отношению к оси приборной вилки, этот размер не должен превышать 17 мм; его минимальное значение должно определяться в соответствии с 9.5.
4) Край может быть слегка закруглен.
5) Кромка закруглена.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С17

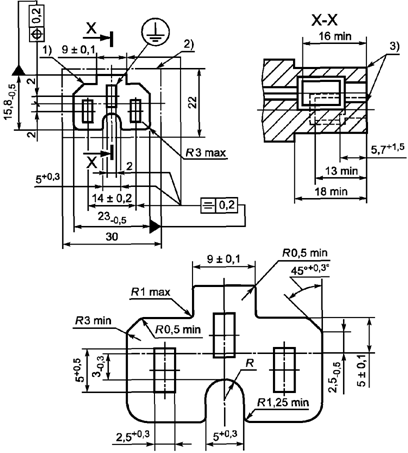

Розетка на 10 А, 250 В для приборов класса II
для холодных условий
1) Контур передней части не должен быть увеличен или уменьшен в любой точке, расположенной на расстоянии менее 18 мм от поверхности введения.
2) Контур задней части не должен быть превышен ни в одном сечении, перпендикулярном оси розетки, кроме розеток с боковым вводом провода или комбинированных с другой арматурой, когда этот предел не применяется в направлении оси провода или переключателя.
3) Края могут быть слегка закруглены.
Допускается применять плавающие контакты.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С18

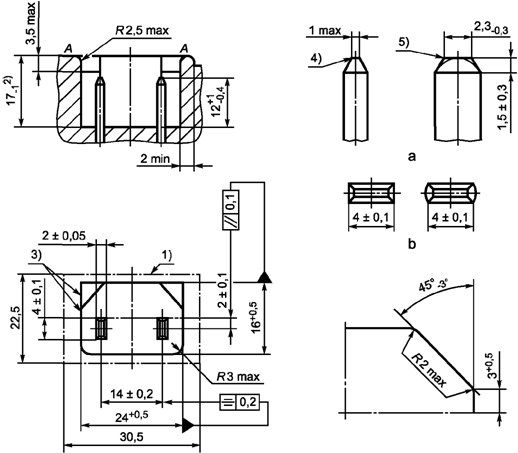

Приборная вилка на 10 А, 250 В для приборов класса II
для холодных условий
a - вариант исполнения концов штырей;
b - варианты формы штырей
Контур 3) должен находиться на расстоянии от поверхности введения в нижней части входного отверстия. Расстояние нижней части от поверхности введения входного отверстия в плоскости A-A должно быть меньше, чем где-нибудь в другом месте в пределах зоны 1). Плоскость A-A не обязательно должна распространяться на внешний контур относительно зоны 1). Ободок, который огибает верхнюю часть, допускает округлую выточку, если ее толщина составляет по крайней мере 2 мм. Нахождение фиксирующего устройства или части его возможно в пределах зоны 1). Никакие остальные части входного отверстия не должны выступать за пределы плоскости A-A.
2) Для приборных вилок, вмонтированных в наружную поверхность прибора, если эта поверхность вогнута или наклонена по отношению к оси приборной вилки, этот размер не должен превышать 17 мм; его минимальное значение должно определяться в соответствии с 9.5.
4) Край может быть слегка закруглен.
5) Кромка закруглена.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С19

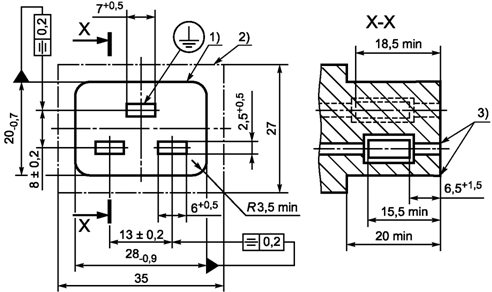

Розетка на 16 А, 250 В для приборов класса I
для холодных условий
1) Контур передней части не должен быть увеличен или уменьшен в любой точке, расположенной на расстоянии менее 18 мм от поверхности введения.
2) Контур задней части не должен быть превышен ни в одном сечении, перпендикулярном оси розетки, кроме розеток с боковым вводом провода или комбинированных с другой арматурой, когда этот предел не применяется в направлении оси провода или переключателя.
3) Края могут быть слегка закруглены.
Допускается применять плавающие контакты.
Чертеж не определяет конструкцию, за исключением указанных размеров.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Стандартный лист С20
Приборная вилка на 16 А, 250 В для приборов класса I
для холодных условий
|
