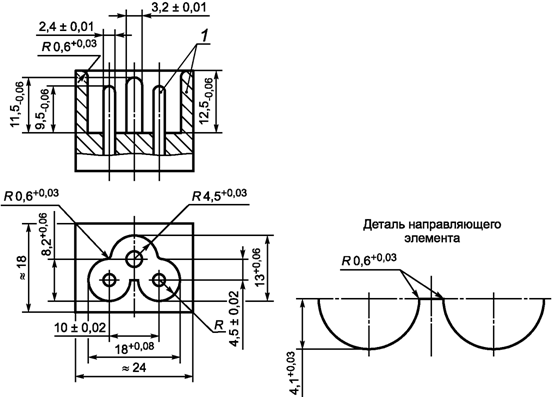

1 - твердая сталь
Розетка должна входить полностью в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.

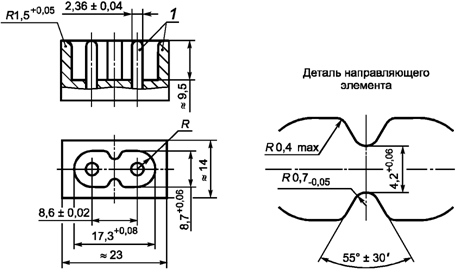

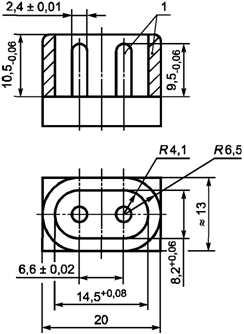

Рисунок 2. Калибр "проходной" для розеток
по стандартному листу С1 (ссылка - в 9.1)

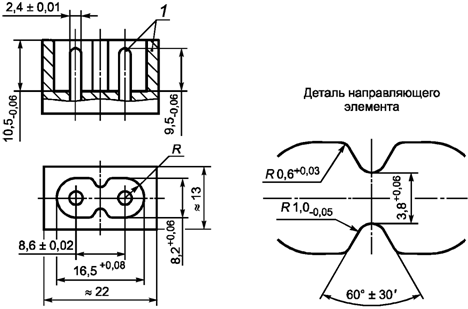

1 - твердая сталь
Розетка должна входить полностью в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
КонсультантПлюс: примечание.
Нумерация рисунков дана в соответствии с официальным текстом документа.

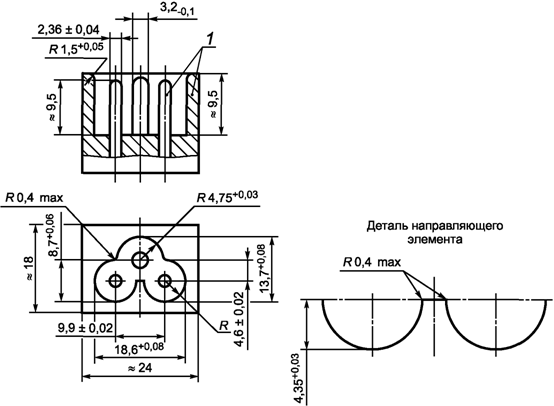

Рисунок 4. Калибр "проходной" для розеток
по стандартному листу С5 (ссылка - в 9.1)
1 - твердая сталь
Розетка должна входить полностью в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.

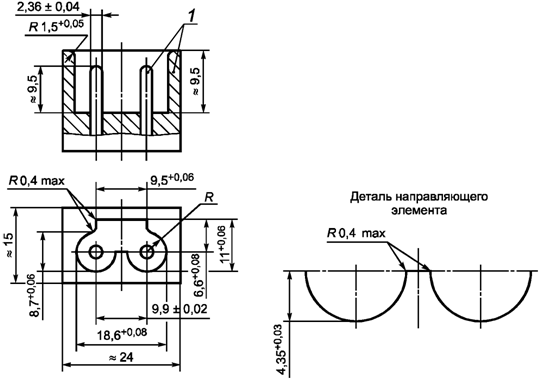

Рисунок 5A. Калибр "проходной" для розеток
по стандартному листу С7 (ссылка - в 9.1)
Розетка должна входить полностью в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.

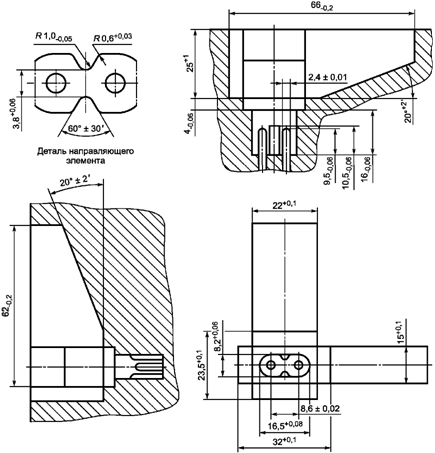

Рисунок 5B. Калибр "проходной" для розеток с боковым вводом
провода по стандартному листу С7 (ссылка - в 9.1)
1 - твердая сталь
Розетка не должна входить в калибр с усилием не более 60 Н.
Рисунок 6. Калибр "непроходной" для розеток
по стандартному листу С1 (ссылка - в 9.4)
1 - твердая сталь
Розетка не должна входить в калибр с усилием не более 60 Н.
Рисунок 7. Калибр "непроходной" для розеток
по стандартным листам С1, С5 и С7 (ссылка - в 9.4)
1 - твердая сталь
Рисунок 8. Калибр "непроходной" для розеток
по стандартным листам С1 и С7 (ссылка - в 8.4)
P - усилие
Калибр не должен приходить в контакт с основанием вилки при введении его в приборную вилку с усилием 30 Н.
Рисунок 9. Калибр "непроходной" для приборных вилок
по стандартным листам С8, С8A и С8B
(ссылка - в 9.4)
Калибры и штыри - из твердой стали
Розетка не должна входить в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
Рисунок 9A. Калибр "проходной" для розеток
по стандартному листу С9 (ссылка - в 9.1)
Калибры и штыри - из твердой стали
Розетка не должна входить в калибр с усилием 60 Н.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
Рисунок 9B. Калибр "непроходной" для розеток
по стандартному листу С9 (ссылка - в 9.1)

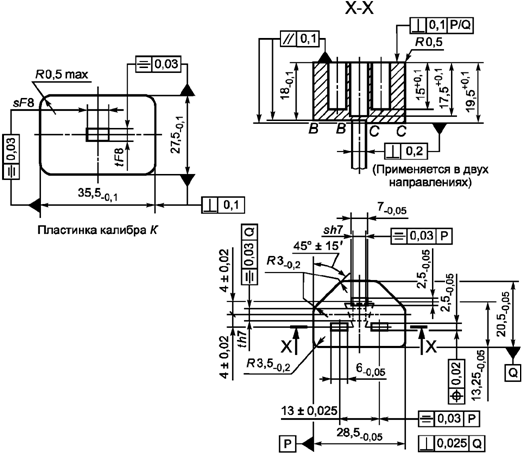

Калибр - из твердой стали
Толщина пластинки калибра K, а также номинальные значения размеров s и t рукоятки и отверстия в пластинке калибра не лимитированы, но отклонения h7 и F8 необходимо соблюдать.
Калибр должен полностью входить в приборную вилку с усилием не выше 60 Н. Плоскость A-A приборной вилки должна располагаться между плоскостями B-B и C-C калибра.
Далее пластинку калибра K опускают на рукоятку для проверки свободной зоны вокруг отверстия приборной вилки.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Обозначения отклонений по размерам - по ГОСТ 2.307.

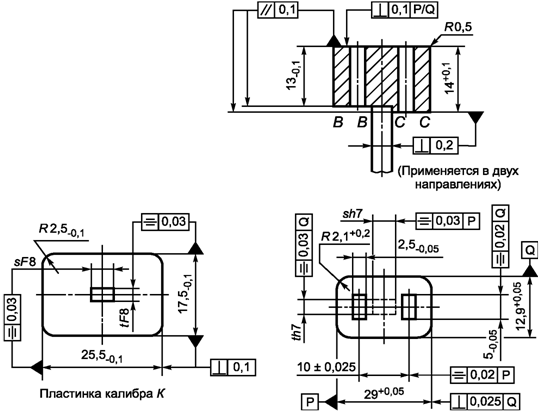

Рисунок 9C. Калибр "проходной" для приборных вилок
по стандартному листу С10 (ссылка - в 9.1)

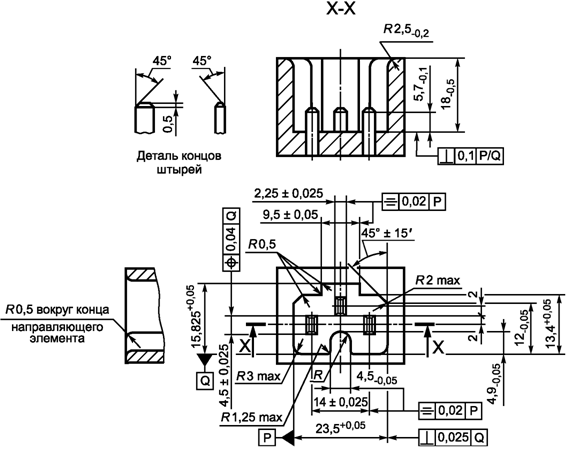

Калибры и штыри - из твердой стали
Розетка должна полностью входить в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
КонсультантПлюс: примечание.
Нумерация рисунков дана в соответствии с официальным текстом документа.

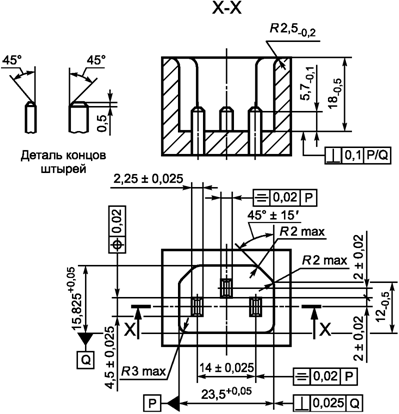

Рисунок 9F. Калибр "проходной" для розеток
по стандартному листу С13 (ссылка - в 9.1)

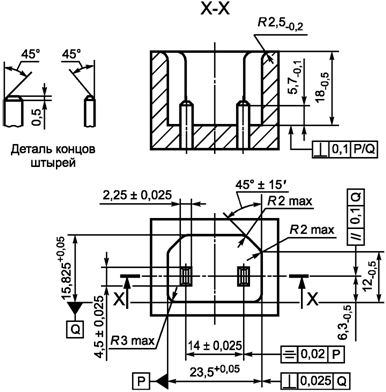

Калибры и штыри - из твердой стали
Приборная розетка не должна входить в калибр с усилием 60 Н.
Обозначение отклонений по форме или положению - по ГОСТ 24643.

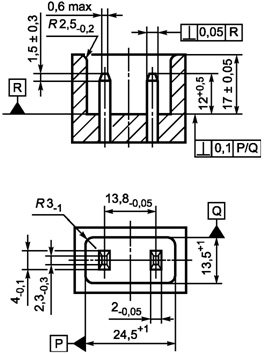

Рисунок 9G. Калибр "непроходной" для розеток
по стандартным листам С13 и С17 (ссылка - в 9.4)
Калибр - из твердой стали
Толщина пластинки калибра K, а также номинальные значения размеров s и t рукоятки и отверстия в пластинке калибра не лимитированы, но отклонения h7 и F8 необходимо соблюдать.
Калибр должен полностью входить в приборную вилку с усилием не выше 60 Н. Плоскость A-A приборной вилки должна располагаться между плоскостями B-B и C-C калибра.
Далее пластинку калибра K опускают на рукоятку для проверки свободной зоны вокруг отверстия приборной вилки.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Обозначения отклонений по размерам - по ГОСТ 2.307.
Рисунок 9H. Калибр "проходной" для приборных вилок
по стандартным листам С14, С16 и С18 (ссылка - в 9.1)

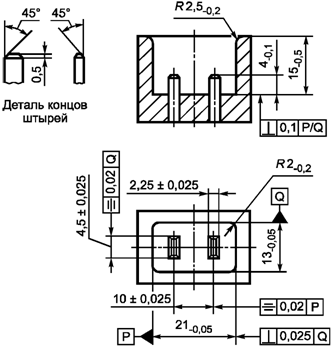

Калибры и штыри - из твердой стали
Приборная розетка не должна входить в калибр с усилием 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.

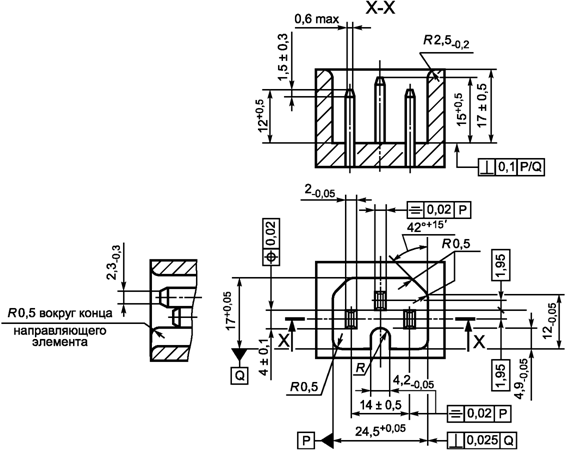

Рисунок 9J. Калибр "проходной" для розеток
по стандартному листу С15 (ссылка - в 9.1)

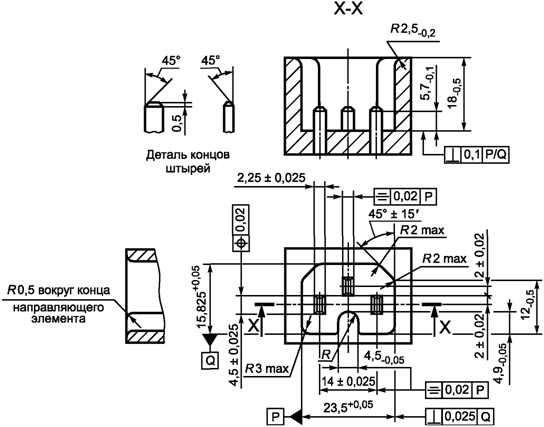

Калибры и штыри - из твердой стали
Розетка должна полностью входить в калибр с усилием не более 60 Н.
Обозначение отклонений по форме или положению - по ГОСТ 24643.

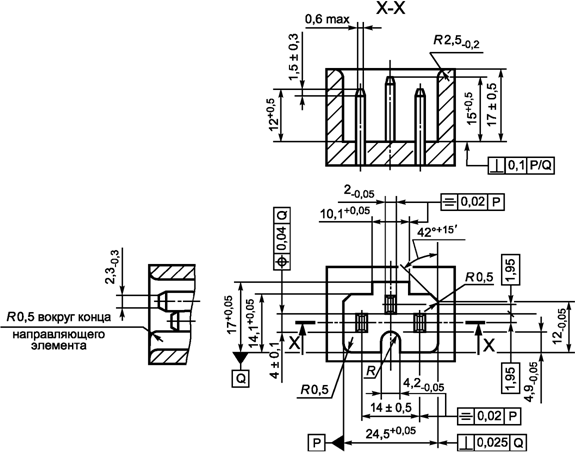

Рисунок 9K. Калибр "проходной" для розеток
по стандартному листу С17 (ссылка - в 9.1)
Калибры и штыри - из твердой стали
Розетка должна полностью входить в калибр с усилием не более 60 Н. Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.

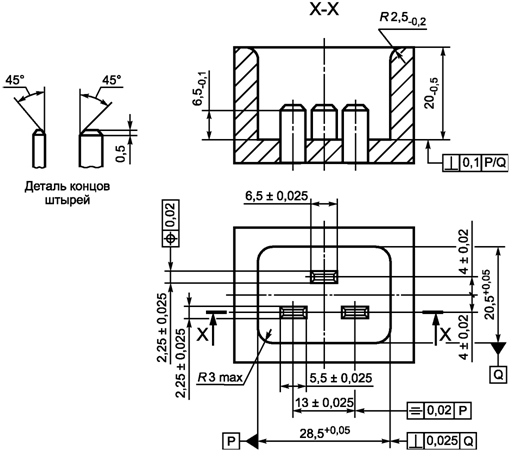

Рисунок 9L. Калибр "проходной" для розеток
по стандартному листу С19 (ссылка - в 9.1)
Калибр - из твердой стали
Толщина пластинки калибра K, а также номинальные значения размеров s и t рукоятки и отверстия в пластинке калибра не лимитированы, но отклонения h7 и F8 необходимо соблюдать.
Калибр должен полностью входить в приборную вилку с усилием не более 60 Н. Плоскость A-A приборной вилки должна располагаться между плоскостями B-B и C-C калибра.
Далее пластинку калибра K опускают на рукоятку для проверки свободной зоны вокруг отверстия приборной вилки.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Обозначения отклонений по размерам - по ГОСТ 2.307.

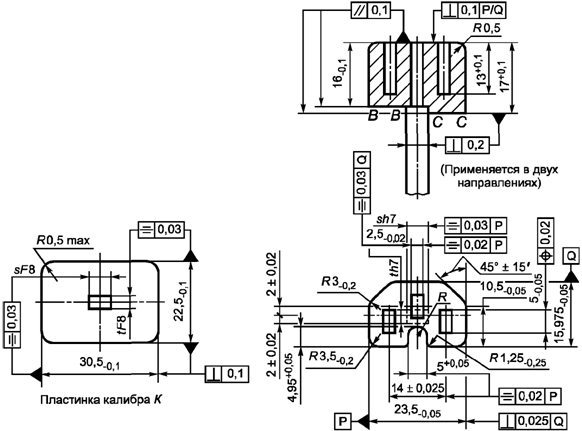

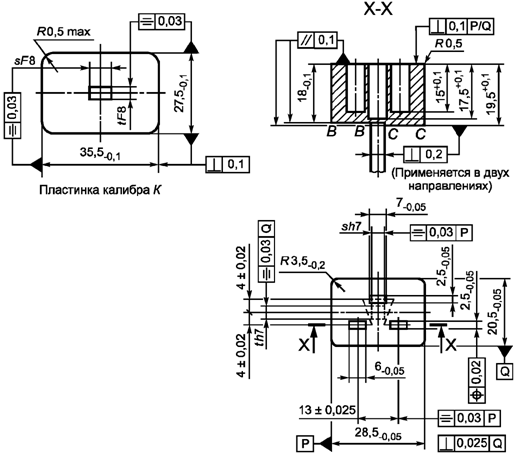

Рисунок 9M. Калибр "проходной" для приборных вилок
по стандартным листам С20 и С24 (ссылка - в 9.1)

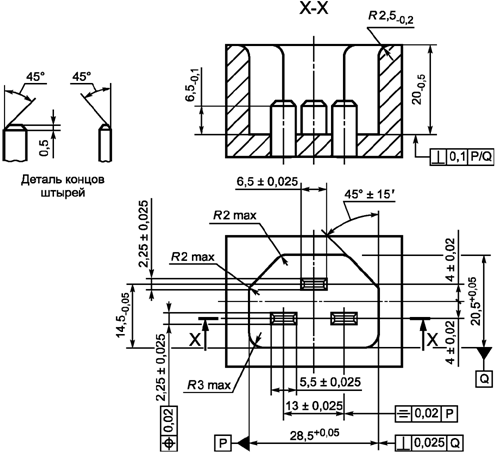

Калибры и штыри - из твердой стали
Приборная розетка не должна входить в калибр с усилием 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.

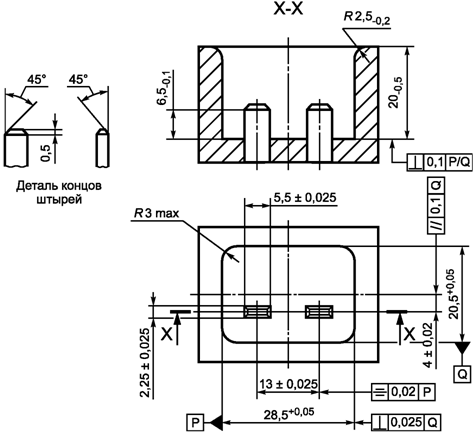

Рисунок 9N. Калибр "проходной" для розеток
по стандартному листу С21 (ссылка - в 9.1)
Калибры и штыри - из твердой стали
Розетка должна полностью входить в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
КонсультантПлюс: примечание.
Нумерация рисунков дана в соответствии с официальным текстом документа.
Рисунок 9Q. Калибр "проходной" для розеток
по стандартному листу С23 (ссылка - в 9.1)
Калибр - из твердой стали
Толщина пластинки калибра K, а также номинальные значения размеров s и t рукоятки и отверстия в пластинке калибра не лимитированы, но отклонения h7 и F8 необходимо соблюдать.
Калибр должен полностью входить в приборную вилку с усилием не более 60 Н. Плоскость A-A приборной вилки должна располагаться между плоскостями B-B и C-C калибра.
Далее пластинку калибра K опускают на рукоятку для проверки свободной зоны вокруг отверстия приборной вилки.
Обозначения отклонений по форме или положению - по ГОСТ 24643.
Обозначения отклонений по размерам - по ГОСТ 2.307.
Рисунок 9P. Калибр "проходной" для приборных вилок
по стандартному листу С22 (ссылка - в 9.1)
Калибры и штыри - из твердой стали
Приборная розетка не должна входить в калибр с усилием 60 Н.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
Рисунок 9R. Калибр "непроходной" для розеток
по стандартным листам С13, С15 и С17 (ссылка - в 9.1)
Калибры и штыри - из твердой стали
Розетка должна полностью входить в калибр с усилием не более 60 Н.
Для проверки полного введения розетки рекомендуется делать отверстие в калибре.
Обозначение отклонений по форме или положению - по ГОСТ 24643.
|
