Процессор i80386 был 32-разрядным, адресовал до 4Гб памяти, включал аппаратную поддержку виртуальной памяти и возможность адресовать всю память в «плоском» режиме. На машинах с этим процессором можно было реализовывать операционную систему UNIX - классическую систему майнфреймов. В процессоре 386 уже использовалось распараллеливание при одновременной работе 6 устройств процессора.

В процессоре i80486DX появилась встроенная КЭШ-память 1 уровня (L1) объемом 8К, встроенный математический сопроцессор, а также -пятиступенчатый конвейер в устройствах декодирования и исполнения команд.

Рис 1

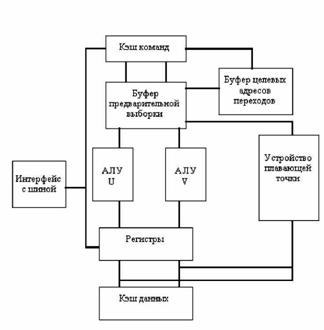

Процессор IntelPentium явился первым суперскалярным процессором (Рис.1). В нем был реализован двух потоковый конвейер, который позволял одновременно обрабатывать до двух команд в такте. (Правда, при этом существовало много ограничений, но тем не менее.) Процессор включал раздельную КЭШ-память для инструкций и данных (по 8К), поддерживающую режим обратной записи.

Внутренняя разрядность процессора осталась 32 разряда, но некоторые внутренние шины имели разрядность 128 и даже 256 разрядов, а внешняя шина - 64 разряда. В процессоре было реализовано динамическое предсказание переходов и поддержка мультипроцессорных конфигураций.

Появление процессора Pentium Pro дало начало новой модификации Intel Architecture - архитектуре P6.

Процессор (рис. 4.13) имеет 3-х потоковый конвейер, что позволяет достичь большей степени распараллеливания по сравнению c обычным Pentium. Главной отличительной особенностью процессора является, пожалуй, динамическое исполнение (Dynamic Execution) - реализация неупорядоченного выполнения, спекулятивного исполнения (исполнения по предположению) и усовершенствованного блока предсказаний. В процессоре реализована суперконвейерная архитектура, поскольку он содержит 13 более мелких ступеней конвейера по сравнению с 5 у Pentium, на которых исполняются специальные RISC-подобные инструкции процессора, получившие названия micro-ops. Три буфера декодирования параллельно формируют три потока таких инструкций, которые затем направляются в пять исполнительных устройств, результаты обработки в которых затем собираются в правильном порядке в блоке сборки.

Процессор содержит две КЭШ-памяти L1 по 8К, а также - КЭШ второго уровня (L2) объемом в 256К, реализованную в том же корпусе, что и основной кристалл процессора и обменивающуюся с ним по скоростной шине шириной в 64 разряда. Шина адреса процессора имеет 36 разрядов, что обеспечивает адресное пространство в 64 Гбайт.

Как мы видим, прогресс в области архитектур процессоров Intel во многом определялся последовательной реализацией способов борьбы с конфликтами при конвейеризации, рассмотренными нами ранее.

Уже после реализации Pentium Pro Архитектура Intel дополнилась реализацией векторных SIMD - инструкций, которая получила название технологии MMX (MultiMedia eXtensions - мультимедийные расширения). Суть новой технологии заключалась в реализации с помощью широких регистров математического сопроцессора целочисленных команд обработки векторов размерностью до 8 чисел по 8 бит. Эти команды позволяли ускорить обработку видео и аудио информации за счет ускорения векторных и матричных операций. Так появились процессоры Pentium MMX, с максимальной частотой до 233Мгц (300 Мгц в варианте для notebook).

Процессор Pentium II стал дальнейшим развитием архитектуры P6 (фирма Intel широко использует для своей основной архитектуры обозначение IA32). Архитектурно процессор стал симбиозом Pentium Pro с поддержкой MMX - инструкций. Кроме того, в нем реализована КЭШ-память с более быстродействующей шиной и большего объема, а также ряд технологических и конструктивных улучшений, связанных с выбором корпуса, процессорной шины и т. д.

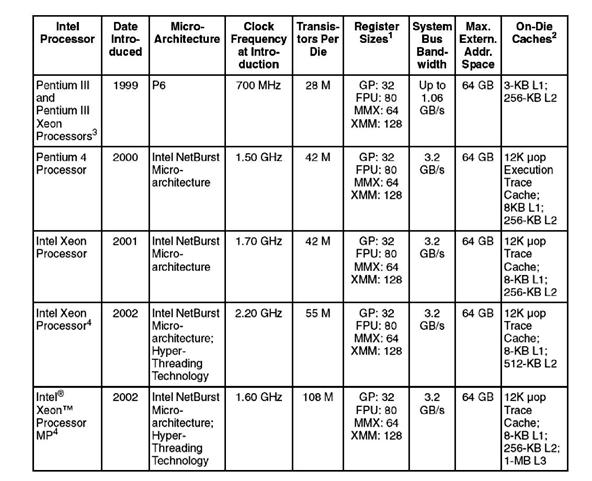

Процессор Pentium III, заявленный как процессор, специально спроектированный для поддержки Internet-приложений, в дополнение к стандартному набору инструкций MMX включает набор из 70 новых инструкций SSE (Streaming SIMD Extensions - потоковые расширения SIMD). Кроме того, теперь каждый процессор снабжен уникальным серийным номером для его идентификации в сети Internet. Ряд серьезных изменений произошел в архитектуре процессора Pentium IV. Этот процессор уже не относится к архитектуре P6, хотя продолжает линейку IA-32. К его ключевым особенностям можно отнести кэш второго уровня, помещенный на кристалл процессора, увеличенную до 400(533)МГц частоту передней шины, 144 новых векторных инструкций SSE2, хранение так называемых трасс декодированных внутренних инструкций в специальном КЭШе и другие изменения.

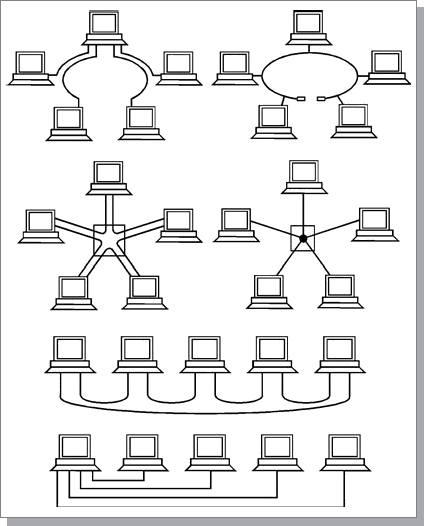

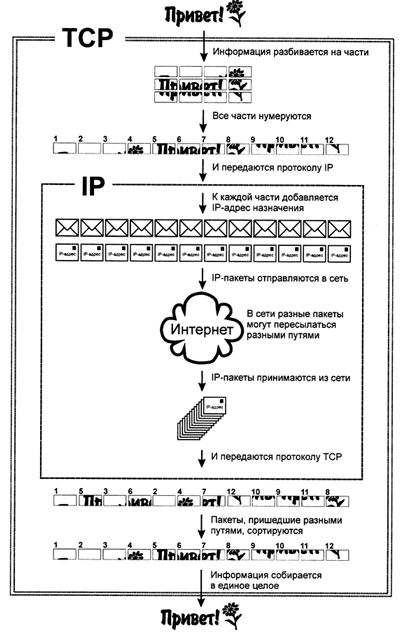

10.  Топология сетей ЭВМ. Локальные и глобальные вычислительные сети. Сетевые протоколы. Характеристика сетей ЭВМ. Перспективы развития вычислительных систем.

Связь на небольшие расстояния в компьютерной технике существовала еще задолго до появления первых персональных компьютеров. К большим компьютерам (mainframes), присоединялись многочисленные терминалы (или "интеллектуальные дисплеи"). Правда, интеллекта в этих терминалах было очень мало, практически никакой обработки информации они не делали, и основная цель организации связи состояла в том, чтобы разделить интеллект ("машинное время") большого мощного и дорогого компьютера между пользователями, работающими за этими терминалами. Это называлось режимом разделения времени, так как большой компьютер последовательно во времени решал задачи множества пользователей. В данном случае достигалось совместное использование самых дорогих в то время ресурсов - вычислительных (рис. 1.1). Рис. 1.1.  Подключение терминалов к центральному компьютеру Затем были созданы микропроцессоры и первые микрокомпьютеры. Появилась возможность разместить компьютер на столе у каждого пользователя, так как вычислительные, интеллектуальные ресурсы подешевели. Но зато все остальные ресурсы оставались еще довольно дорогими. А что значит голый интеллект без средств хранения информации и ее документирования? Не будешь же каждый раз после включения питания заново набирать выполняемую программу или хранить ее в маловместительной постоянной памяти. На помощь снова пришли средства связи. Объединив несколько микрокомпьютеров, можно было организовать совместное использование ими компьютерной периферии (магнитных дисков, магнитной ленты, принтеров). При этом вся обработка информации проводилась на месте, но ее результаты передавались на централизованные ресурсы. Здесь опять же совместно использовалось самое дорогое, что есть в системе, но уже совершенно по-новому. Такой режим получил название режима обратного разделения времени (рис. 1.2). Как и в первом случае, средства связи снижали стоимость компьютерной системы в целом. Рис. 1.2.  Объединение в сеть первых микрокомпьютеров Затем появились персональные компьютеры, которые отличались от первых микрокомпьютеров тем, что имели полный комплект достаточно развитой для полностью автономной работы периферии: магнитные диски, принтеры, не говоря уже о более совершенных средствах интерфейса пользователя (мониторы, клавиатуры, мыши и т. д.). Периферия подешевела и стала по цене вполне сравнимой с компьютером. Казалось бы, зачем теперь соединять персональные компьютеры (рис. 1.3)? Что им разделять, когда и так уже все разделено и находится на столе у каждого пользователя? Интеллекта на месте хватает, периферии тоже. Что же может дать сеть в этом случае? Рис. 1.3.  Объединение в сеть персональных компьютеров Самое главное — это опять же совместное использование ресурса. То самое обратное разделение времени, но уже на принципиально другом уровне. Здесь уже оно применяется не для снижения стоимости системы, а с целью более эффективного использования ресурсов, имеющихся в распоряжении компьютеров. Например, сеть позволяет объединить объем дисков всех компьютеров, обеспечив доступ каждого из них к дискам всех остальных как к собственным. Но нагляднее всего преимущества сети проявляются, в том случае, когда все пользователи активно работают с единой базой данных, запрашивая информацию из нее и занося в нее новую (например, в банке, в магазине, на складе). Никакими дискетами тут уже не обойдешься: пришлось бы целыми днями переносить данные с каждого компьютера на все остальные, содержать целый штат курьеров. А с сетью все очень просто: любые изменения данных, произведенные с любого компьютера, тут же становятся видными и доступными всем. В этом случае особой обработки на месте обычно не требуется, и в принципе можно было бы обойтись более дешевыми терминалами (вернуться к первой рассмотренной ситуации), но персональные компьютеры имеют несравнимо более удобный интерфейс пользователя, облегчающий работу персонала. К тому же возможность сложной обработки информации на месте часто может заметно уменьшить объем передаваемых данных. Рис. 1.4.  Использование локальной сети для организации совместной работы компьютеров Без сети также невозможно обойтись в том случае, когда необходимо обеспечить согласованную работу нескольких компьютеров. Эта ситуация чаще всего встречается, когда эти компьютеры используются не для вычислений и работы с базами данных, а в задачах управления, измерения, контроля, там, где компьютер сопрягается с теми или иными внешними устройствами (рис. 1.4). Примерами могут служить различные производственные технологические системы, а также системы управления научными установками и комплексами. Здесь сеть позволяет синхронизировать действия компьютеров, распараллелить и соответственно ускорить процесс обработки данных, то есть сложить уже не только периферийные ресурсы, но и интеллектуальную мощь. Именно указанные преимущества локальных сетей и обеспечивают их популярность и все более широкое применение, несмотря на все неудобства, связанные с их установкой и эксплуатацией. Определение локальной сети Способов и средств обмена информацией за последнее время предложено множество: от простейшего переноса файлов с помощью дискеты до всемирной компьютерной сети Интернет, способной объединить все компьютеры мира. Какое же место в этой иерархии отводится локальным сетям? Чаще всего термин "локальные сети" или "локальные вычислительные сети" (LAN, Local Area Network) понимают буквально, то есть это такие сети, которые имеют небольшие, локальные размеры, соединяют близко расположенные компьютеры. Однако достаточно посмотреть на характеристики некоторых современных локальных сетей, чтобы понять, что такое определение не точно. Например, некоторые локальные сети легко обеспечивают связь на расстоянии нескольких десятков километров. Это уже размеры не комнаты, не здания, не близко расположенных зданий, а, может быть, даже целого города. С другой стороны, по глобальной сети (WAN, Wide Area Network или GAN, Global Area Network) вполне могут связываться компьютеры, находящиеся на соседних столах в одной комнате, но ее почему-то никто не называет локальной сетью. Близко расположенные компьютеры могут также связываться с помощью кабеля, соединяющего разъемы внешних интерфейсов (RS232-C, Centronics) или даже без кабеля по инфракрасному каналу (IrDA). Но такая связь тоже почему-то не называется локальной. Неверно и довольно часто встречающееся определение локальной сети как малой сети, которая объединяет небольшое количество компьютеров. Действительно, как правило, локальная сеть связывает от двух до нескольких десятков компьютеров. Но предельные возможности современных локальных сетей гораздо выше: максимальное число абонентов может достигать тысячи. Называть такую сеть малой неправильно. Некоторые авторы определяют локальную сеть как "систему для непосредственного соединения многих компьютеров". При этом подразумевается, что информация передается от компьютера к компьютеру без каких-либо посредников и по единой среде передачи. Однако говорить о единой среде передачи в современной локальной сети не приходится. Например, в пределах одной сети могут использоваться как электрические кабели различных типов (витая пара, коаксиальный кабель), так и оптоволоконные кабели. Определение передачи "без посредников" также не корректно, ведь в современных локальных сетях используются репитеры, трансиверы, концентраторы, коммутаторы, маршрутизаторы, мосты, которые порой производят довольно сложную обработку передаваемой информации. Не совсем понятно, можно ли считать их посредниками или нет, можно ли считать подобную сеть локальной. Наверное, наиболее точно было бы определить как локальную такую сеть, которая позволяет пользователям не замечать связи. Еще можно сказать, что локальная сеть должна обеспечивать прозрачную связь. По сути, компьютеры, связанные локальной сетью, объединяются в один виртуальный компьютер, ресурсы которого могут быть доступны всем пользователям, причем этот доступ не менее удобен, чем к ресурсам, входящим непосредственно в каждый отдельный компьютер. Под удобством в данном случае понимается высокая реальная скорость доступа, скорость обмена информацией между приложениями, практически незаметная для пользователя. При таком определении становится понятно, что ни медленные глобальные сети, ни медленная связь через последовательный или параллельный порты не попадают под понятие локальной сети. Из данного определения следует, что скорость передачи по локальной сети обязательно должна расти по мере роста быстродействия наиболее распространенных компьютеров. Именно это и наблюдается: если еще десять лет назад вполне приемлемой считалась скорость обмена в 10 Мбит/с, то сейчас уже среднескоростной считается сеть, имеющая пропускную способность 100 Мбит/с, активно разрабатываются, а кое-где используются средства для скорости 1000 Мбит/с и даже больше. Без этого уже нельзя, иначе связь станет слишком узким местом, будет чрезмерно замедлять работу объединенного сетью виртуального компьютера, снижать удобство доступа к сетевым ресурсам. Таким образом, главное отличие локальной сети от любой другой — высокая скорость передачи информации по сети. Но это еще не все, не менее важны и другие факторы. В частности, принципиально необходим низкий уровень ошибок передачи, вызванных как внутренними, так и внешними факторами. Ведь даже очень быстро переданная информация, которая искажена ошибками, просто не имеет смысла, ее придется передавать еще раз. Поэтому локальные сети обязательно используют специально прокладываемые высококачественные и хорошо защищенные от помех линии связи. Особое значение имеет и такая характеристика сети, как возможность работы с большими нагрузками, то есть с высокой интенсивностью обмена (или, как еще говорят, с большим трафиком). Ведь если механизм управления обменом, используемый в сети, не слишком эффективен, то компьютеры могут подолгу ждать своей очереди на передачу. И даже если эта передача будет производиться затем на высочайшей скорости и безошибочно, для пользователя сети такая задержка доступа ко всем сетевым ресурсам неприемлема. Ему ведь не важно, почему приходится ждать. Механизм управления обменом может гарантированно успешно работать только в том случае, когда заранее известно, сколько компьютеров (или, как еще говорят, абонентов, узлов), допустимо подключить к сети. Иначе всегда можно включить столько абонентов, что вследствие перегрузки забуксует любой механизм управления. Наконец, сетью можно назвать только такую систему передачи данных, которая позволяет объединять до нескольких десятков компьютеров, но никак не два, как в случае связи через стандартные порты. Таким образом, сформулировать отличительные признаки локальной сети можно следующим образом: ·  Высокая скорость передачи информации, большая пропускная способность сети. Приемлемая скорость сейчас — не менее 10 Мбит/с. ·  Низкий уровень ошибок передачи (или, что тоже самое, высококачественные каналы связи). Допустимая вероятность ошибок передачи данных должна быть порядка 10-8 — 10-12. ·  Эффективный, быстродействующий механизм управления обменом по сети. ·  Заранее четко ограниченное количество компьютеров, подключаемых к сети. При таком определении понятно, что глобальные сети отличаются от локальных прежде всего тем, что они рассчитаны на неограниченное число абонентов. Кроме того, они используют (или могут использовать) не слишком качественные каналы связи и сравнительно низкую скорость передачи. А механизм управления обменом в них не может быть гарантированно быстрым. В глобальных сетях гораздо важнее не качество связи, а сам факт ее существования. Нередко выделяют еще один класс компьютерных сетей — городские, региональные сети (MAN, Metropolitan Area Network), которые обычно по своим характеристикам ближе к глобальным сетям, хотя иногда все-таки имеют некоторые черты локальных сетей, например, высококачественные каналы связи и сравнительно высокие скорости передачи. В принципе городская сеть может быть локальной со всеми ее преимуществами. Правда, сейчас уже нельзя провести четкую границу между локальными и глобальными сетями. Большинство локальных сетей имеет выход в глобальную. Но характер передаваемой информации, принципы организации обмена, режимы доступа к ресурсам внутри локальной сети, как правило, сильно отличаются от тех, что приняты в глобальной сети. И хотя все компьютеры локальной сети в данном случае включены также и в глобальную сеть, специфики локальной сети это не отменяет. Возможность выхода в глобальную сеть остается всего лишь одним из ресурсов, разделяемых пользователями локальной сети. По локальной сети может передаваться самая разная цифровая информация: данные, изображения, телефонные разговоры, электронные письма и т. д. Кстати, именно задача передачи изображений, особенно полноцветных динамических, предъявляет самые высокие требования к быстродействию сети. Чаще всего локальные сети используются для разделения (совместного использования) таких ресурсов, как дисковое пространство, принтеры и выход в глобальную сеть, но это всего лишь незначительная часть тех возможностей, которые предоставляют средства локальных сетей. Например, они позволяют осуществлять обмен информацией между компьютерами разных типов. Полноценными абонентами (узлами) сети могут быть не только компьютеры, но и другие устройства, например, принтеры, плоттеры, сканеры. Локальные сети дают также возможность организовать систему параллельных вычислений на всех компьютерах сети, что многократно ускоряет решение сложных математических задач. С их помощью, как уже упоминалось, можно управлять работой технологической системы или исследовательской установки с нескольких компьютеров одновременно. Однако сети имеют и довольно существенные недостатки, о которых всегда следует помнить: ·  Сеть требует дополнительных, иногда значительных материальных затрат на покупку сетевого оборудования, программного обеспечения, на прокладку соединительных кабелей и обучение персонала. ·  Сеть требует приема на работу специалиста (администратора сети), который будет заниматься контролем работы сети, ее модернизацией, управлением доступом к ресурсам, устранением возможных неисправностей, защитой информации и резервным копированием. Для больших сетей может понадобиться целая бригада администраторов. ·  Сеть ограничивает возможности перемещения компьютеров, подключенных к ней, так как при этом может понадобиться перекладка соединительных кабелей. ·  Сети представляют собой прекрасную среду для распространения компьютерных вирусов, поэтому вопросам защиты от них придется уделять гораздо больше внимания, чем в случае автономного использования компьютеров. Ведь достаточно инфицировать один, и все компьютеры сети будут поражены. ·  Сеть резко повышает опасность несанкционированного доступа к информации с целью ее кражи или уничтожения. Информационная защита требует проведения целого комплекса технических и организационных мероприятий. Ничто не дается даром. И надо хорошо подумать, стоит ли подключать к сети все компьютеры компании, или часть из них лучше оставить автономными. Возможно, что сеть вообще не нужна, так как породит гораздо больше проблем, чем позволит решить. Здесь же следует упомянуть о таких важнейших понятиях теории сетей, как абонент, сервер, клиент. Абонент (узел, хост, станция) — это устройство, подключенное к сети и активно участвующее в информационном обмене. Чаще всего абонентом (узлом) сети является компьютер, но абонентом также может быть, например, сетевой принтер или другое периферийное устройство, имеющее возможность напрямую подключаться к сети. Далее в тексте книги вместо термина "абонент" для простоты будет использоваться термин "компьютер". Сервером называется абонент (узел) сети, который предоставляет свои ресурсы другим абонентам, но сам не использует их ресурсы. Таким образом, он обслуживает сеть. Серверов в сети может быть несколько, и совсем не обязательно, что сервер — самый мощный компьютер. Выделенный (dedicated) сервер — это сервер, занимающийся только сетевыми задачами. Невыделенный сервер может помимо обслуживания сети выполнять и другие задачи. Специфический тип сервера — это сетевой принтер. Клиентом называется абонент сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает, то есть сеть его обслуживает, а он ей только пользуется. Компьютер-клиент также часто называют рабочей станцией. В принципе каждый компьютер может быть одновременно как клиентом, так и сервером. Под сервером и клиентом часто понимают также не сами компьютеры, а работающие на них программные приложения. В этом случае то приложение, которое только отдает ресурс в сеть, является сервером, а то приложение, которое только пользуется сетевыми ресурсами — клиентом. Топология локальных сетей Под топологией (компоновкой, конфигурацией, структурой) компьютерной сети обычно понимается физическое расположение компьютеров сети друг относительно друга и способ соединения их линиями связи. Важно отметить, что понятие топологии относится, прежде всего, к локальным сетям, в которых структуру связей можно легко проследить. В глобальных сетях структура связей обычно скрыта от пользователей и не слишком важна, так как каждый сеанс связи может производиться по собственному пути. Топология определяет требования к оборудованию, тип используемого кабеля, допустимые и наиболее удобные методы управления обменом, надежность работы, возможности расширения сети. И хотя выбирать топологию пользователю сети приходится нечасто, знать об особенностях основных топологий, их достоинствах и недостатках надо. Существует три базовые топологии сети: ·  Шина (bus) — все компьютеры параллельно подключаются к одной линии связи. Информация от каждого компьютера одновременно передается всем остальным компьютерам (рис. 1.5). Рис. 1.5.  Сетевая топология шина ·  Звезда (star) — к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует отдельную линию связи (рис. 1.6). Информация от периферийного компьютера передается только центральному компьютеру, от центрального — одному или нескольким периферийным. Рис. 1.6.  Сетевая топология звезда ·  Кольцо (ring) — компьютеры последовательно объединены в кольцо. Передача информации в кольце всегда производится только в одном направлении. Каждый из компьютеров передает информацию только одному компьютеру, следующему в цепочке за ним, а получает информацию только от предыдущего в цепочке компьютера (рис. 1.7). Рис. 1.7.  Сетевая топология кольцо На практике нередко используют и другие топологии локальных сетей, однако большинство сетей ориентировано именно на три базовые топологии. Прежде чем перейти к анализу особенностей базовых сетевых топологий, необходимо выделить некоторые важнейшие факторы, влияющие на физическую работоспособность сети и непосредственно связанные с понятием топология. ·  Исправность компьютеров (абонентов), подключенных к сети. В некоторых случаях поломка абонента может заблокировать работу всей сети. Иногда неисправность абонента не влияет на работу сети в целом, не мешает остальным абонентам обмениваться информацией. ·  Исправность сетевого оборудования, то есть технических средств, непосредственно подключенных к сети (адаптеры, трансиверы, разъемы и т. д.). Выход из строя сетевого оборудования одного из абонентов может сказаться на всей сети, но может нарушить обмен только с одним абонентом. ·  Целостность кабеля сети. При обрыве кабеля сети (например, из-за механических воздействий) может нарушиться обмен информацией во всей сети или в одной из ее частей. Для электрических кабелей столь же критично короткое замыкание в кабеле. ·  Ограничение длины кабеля, связанное с затуханием распространяющегося по нему сигнала. Как известно, в любой среде при распространении сигнал ослабляется (затухает). И чем большее расстояние проходит сигнал, тем больше он затухает (рис. 1.8). Необходимо следить, чтобы длина кабеля сети не была больше предельной длины Lпр, при превышении которой затухание становится уже неприемлемым (принимающий абонент не распознает ослабевший сигнал). Рис. 1.8.  Затухание сигнала при распространении по сети Топология шина Топология шина (или, как ее еще называют, общая шина) самой своей структурой предполагает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов по доступу к сети. Компьютеры в шине могут передавать только по очереди, так как линия связи в данном случае единственная. Если несколько компьютеров будут передавать информацию одновременно, она исказится в результате наложения (конфликта, коллизии). В шине всегда реализуется режим так называемого полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно). В топологии шина отсутствует явно выраженный центральный абонент, через который передается вся информация, это увеличивает ее надежность (ведь при отказе центра перестает функционировать вся управляемая им система). Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями. Поскольку центральный абонент отсутствует, разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента. В связи с этим сетевая аппаратура при топологии шина сложнее, чем при других топологиях. Тем не менее из-за широкого распространения сетей с топологией шина (прежде всего наиболее популярной сети Ethernet) стоимость сетевого оборудования не слишком высока. Рис. 1.9.  Обрыв кабеля в сети с топологией шина Важное преимущество шины состоит в том, что при отказе любого из компьютеров сети, исправные машины смогут нормально продолжать обмен. Казалось бы, при обрыве кабеля получаются две вполне работоспособные шины (рис. 1.9). Однако надо учитывать, что из-за особенностей распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных согласующих устройств, терминаторов, показанных на рис. 1.5 и 1.9 в виде прямоугольников. Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. В случае разрыва или повреждения кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Подробнее о согласовании будет изложено в специальном разделе книги. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть. Отказ сетевого оборудования любого абонента в шине может вывести из строя всю сеть. К тому же такой отказ довольно трудно локализовать, поскольку все абоненты включены параллельно, и понять, какой из них вышел из строя, невозможно. При прохождении по линии связи сети с топологией шина информационные сигналы ослабляются и никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи. Причем каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента. Это предъявляет дополнительные требования к приемным узлам сетевого оборудования. Если принять, что сигнал в кабеле сети ослабляется до предельно допустимого уровня на длине Lпр, то полная длина шины не может превышать величины Lпр. В этом смысле шина обеспечивает наименьшую длину по сравнению с другими базовыми топологиями. Для увеличения длины сети с топологией шина часто используют несколько сегментов (частей сети, каждый из которых представляет собой шину), соединенных между собой с помощью специальных усилителей и восстановителей сигналов — репитеров или повторителей (на рис. 1.10 показано соединение двух сегментов, предельная длина сети в этом случае возрастает до 2 Lпр, так как каждый из сегментов может быть длиной Lпр). Однако такое наращивание длины сети не может продолжаться бесконечно. Ограничения на длину связаны с конечной скоростью распространения сигналов по линиям связи. Рис. 1.10.  Соединение сегментов сети типа шина с помощью репитера Топология звезда Звезда — это единственная топология сети с явно выделенным центром, к которому подключаются все остальные абоненты. Обмен информацией идет исключительно через центральный компьютер, на который ложится большая нагрузка, поэтому ничем другим, кроме сети, он, как правило, заниматься не может. Понятно, что сетевое оборудование центрального абонента должно быть существенно более сложным, чем оборудование периферийных абонентов. О равноправии всех абонентов (как в шине) в данном случае говорить не приходится. Обычно центральный компьютер самый мощный, именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией звезда в принципе невозможны, так как управление полностью централизовано. Если говорить об устойчивости звезды к отказам компьютеров, то выход из строя периферийного компьютера или его сетевого оборудования никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. В связи с этим должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры. Обрыв кабеля или короткое замыкание в нем при топологии звезда нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу. В отличие от шины, в звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию в одном направлении, то есть на каждой линии связи имеется только один приемник и один передатчик. Это так называемая передача точка-точка. Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных, внешних терминаторов. Проблема затухания сигналов в линии связи также решается в звезде проще, чем в случае шины, ведь каждый приемник всегда получает сигнал одного уровня. Предельная длина сети с топологией звезда может быть вдвое больше, чем в шине (то есть 2 Lпр), так как каждый из кабелей, соединяющий центр с периферийным абонентом, может иметь длину Lпр. Серьезный недостаток топологии звезда состоит в жестком ограничении количества абонентов. Обычно центральный абонент может обслуживать не более 8—16 периферийных абонентов. В этих пределах подключение новых абонентов довольно просто, но за ними оно просто невозможно. В звезде допустимо подключение вместо периферийного еще одного центрального абонента (в результате получается топология из нескольких соединенных между собой звезд). Звезда, показанная на рис. 1.6, носит название активной или истинной звезды. Существует также топология, называемая пассивной звездой, которая только внешне похожа на звезду (рис. 1.11). В настоящее время она распространена гораздо более широко, чем активная звезда. Достаточно сказать, что она используется в наиболее популярной сегодня сети Ethernet. В центре сети с данной топологией помещается не компьютер, а специальное устройство — концентратор или, как его еще называют, хаб (hub), которое выполняет ту же функцию, что и репитер, то есть восстанавливает приходящие сигналы и пересылает их во все другие линии связи. Рис. 1.11.  Топология пассивная звезда и ее эквивалентная схема Получается, что хотя схема прокладки кабелей подобна истинной или активной звезде, фактически речь идет о шинной топологии, так как информация от каждого компьютера одновременно передается ко всем остальным компьютерам, а никакого центрального абонента не существует. Безусловно, пассивная звезда дороже обычной шины, так как в этом случае требуется еще и концентратор. Однако она предоставляет целый ряд дополнительных возможностей, связанных с преимуществами звезды, в частности, упрощает обслуживание и ремонт сети. Именно поэтому в последнее время пассивная звезда все больше вытесняет истинную шину, которая считается малоперспективной топологией. Можно выделить также промежуточный тип топологии между активной и пассивной звездой. В этом случае концентратор не только ретранслирует поступающие на него сигналы, но и производит управление обменом, однако сам в обмене не участвует (так сделано в сети 100VG-AnyLAN). Большое достоинство звезды (как активной, так и пассивной) состоит в том, что все точки подключения собраны в одном месте. Это позволяет легко контролировать работу сети, локализовать неисправности путем простого отключения от центра тех или иных абонентов (что невозможно, например, в случае шинной топологии), а также ограничивать доступ посторонних лиц к жизненно важным для сети точкам подключения. К периферийному абоненту в случае звезды может подходить как один кабель (по которому идет передача в обоих направлениях), так и два (каждый кабель передает в одном из двух встречных направлений), причем последнее встречается гораздо чаще. Общим недостатком для всех топологий типа звезда (как активной, так и пассивной) является значительно больший, чем при других топологиях, расход кабеля. Например, если компьютеры расположены в одну линию (как на рис. 1.5), то при выборе топологии звезда понадобится в несколько раз больше кабеля, чем при топологии шина. Это существенно влияет на стоимость сети в целом и заметно усложняет прокладку кабеля. Топология кольцо Кольцо — это топология, в которой каждый компьютер соединен линиями связи с двумя другими: от одного он получает информацию, а другому передает. На каждой линии связи, как и в случае звезды, работает только один передатчик и один приемник (связь типа точка-точка). Это позволяет отказаться от применения внешних терминаторов. Важная особенность кольца состоит в том, что каждый компьютер ретранслирует (восстанавливает, усиливает) приходящий к нему сигнал, то есть выступает в роли репитера. Затухание сигнала во всем кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Если предельная длина кабеля, ограниченная затуханием, составляет Lпр, то суммарная длина кольца может достигать NLпр, где N — количество компьютеров в кольце. Полный размер сети в пределе будет NLпр/2, так как кольцо придется сложить вдвое. На практике размеры кольцевых сетей достигают десятков километров (например, в сети FDDI). Кольцо в этом отношении существенно превосходит любые другие топологии. Четко выделенного центра при кольцевой топологии нет, все компьютеры могут быть одинаковыми и равноправными. Однако довольно часто в кольце выделяется специальный абонент, который управляет обменом или контролирует его. Понятно, что наличие такого единственного управляющего абонента снижает надежность сети, так как выход его из строя сразу же парализует весь обмен. Строго говоря, компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии). Ведь один из них обязательно получает информацию от компьютера, ведущего передачу в данный момент, раньше, а другие — позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на кольцо. В таких методах право на следующую передачу (или, как еще говорят, на захват сети) переходит последовательно к следующему по кругу компьютеру. Подключение новых абонентов в кольцо выполняется достаточно просто, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае шины, максимальное количество абонентов в кольце может быть довольно велико (до тысячи и больше). Кольцевая топология обычно обладает высокой устойчивостью к перегрузкам, обеспечивает уверенную работу с большими потоками передаваемой по сети информации, так как в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды), который может быть перегружен большими потоками информации. Рис. 1.12.  Сеть с двумя кольцами Сигнал в кольце проходит последовательно через все компьютеры сети, поэтому выход из строя хотя бы одного из них (или же его сетевого оборудования) нарушает работу сети в целом. Это существенный недостаток кольца. Точно так же обрыв или короткое замыкание в любом из кабелей кольца делает работу всей сети невозможной. Из трех рассмотренных топологий кольцо наиболее уязвимо к повреждениям кабеля, поэтому в случае топологии кольца обычно предусматривают прокладку двух (или более) параллельных линий связи, одна из которых находится в резерве. Иногда сеть с топологией кольцо выполняется на основе двух параллельных кольцевых линий связи, передающих информацию в противоположных направлениях (рис. 1.12). Цель подобного решения — увеличение (в идеале — вдвое) скорости передачи информации по сети. К тому же при повреждении одного из кабелей сеть может работать с другим кабелем (правда, предельная скорость уменьшится). Другие топологии Кроме трех рассмотренных базовых топологий нередко применяется также сетевая топология дерево (tree), которую можно рассматривать как комбинацию нескольких звезд. Причем, как и в случае звезды, дерево может быть активным или истинным (рис. 1.13) и пассивным (рис. 1.14). При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном — концентраторы (хабы). Рис. 1.13.  Топология активное дерево Рис. 1.14.  Топология пассивное дерево. К — концентраторы Довольно часто применяются комбинированные топологии, среди которых наиболее распространены звездно-шинная (рис. 1.15) и звездно-кольцевая (рис. 1.16). Рис. 1.15.  Пример звездно-шинной топологии Рис. 1.16.  Пример звездно-кольцевой топологии В звездно-шинной (star-bus) топологии используется комбинация шины и пассивной звезды. К концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты. На самом деле реализуется физическая топология шина, включающая все компьютеры сети. В данной топологии может использоваться и несколько концентраторов, соединенных между собой и образующих так называемую магистральную, опорную шину. К каждому из концентраторов при этом подключаются отдельные компьютеры или шинные сегменты. В результате получается звездно-шинное дерево. Таким образом, пользователь может гибко комбинировать преимущества шинной и звездной топологий, а также легко изменять количество компьютеров, подключенных к сети. С точки зрения распространения информации данная топология равноценна классической шине. В случае звездно-кольцевой (star-ring) топологии в кольцо объединяются не сами компьютеры, а специальные концентраторы (изображенные на рис. 1.16 в виде прямоугольников), к которым в свою очередь подключаются компьютеры с помощью звездообразных двойных линий связи. В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов линии связи образуют замкнутый контур (как показано на рис. 1.16). Данная топология дает возможность комбинировать преимущества звездной и кольцевой топологий. Например, концентраторы позволяют собрать в одно место все точки подключения кабелей сети. Если говорить о распространении информации, данная топология равноценна классическому кольцу. В заключение надо также сказать о сеточной топологии (mesh), при которой компьютеры связываются между собой не одной, а многими линиями связи, образующими сетку (рис. 1.17). Рис. 1.17.  Сеточная топология: полная (а) и частичная (б) В полной сеточной топологии каждый компьютер напрямую связан со всеми остальными компьютерами. В этом случае при увеличении числа компьютеров резко возрастает количество линий связи. Кроме того, любое изменение в конфигурации сети требует внесения изменений в сетевую аппаратуру всех компьютеров, поэтому полная сеточная топология не получила широкого распространения. Частичная сеточная топология предполагает прямые связи только для самых активных компьютеров, передающих максимальные объемы информации. Остальные компьютеры соединяются через промежуточные узлы. Сеточная топология позволяет выбирать маршрут для доставки информации от абонента к абоненту, обходя неисправные участки. С одной стороны, это увеличивает надежность сети, с другой же – требует существенного усложнения сетевой аппаратуры, которая должна выбирать маршрут. Многозначность понятия топологии Топология сети указывает не только на физическое расположение компьютеров, как часто считают, но, что гораздо важнее, на характер связей между ними, особенности распространения информации, сигналов по сети. Именно характер связей определяет степень отказоустойчивости сети, требуемую сложность сетевой аппаратуры, наиболее подходящий метод управления обменом, возможные типы сред передачи (каналов связи), допустимый размер сети (длина линий связи и количество абонентов) необходимость электрического согласования и многое другое. Более того, физическое расположение компьютеров, соединяемых сетью, почти не влияет на выбор топологии. Как бы ни были расположены компьютеры, их можно соединить с помощью любой заранее выбранной топологии (рис. 1.18). Рис. 1.18.  Примеры использования разных топологий В том случае, если соединяемые компьютеры расположены по контуру круга, они могут соединяться, как звезда или шина. Когда компьютеры расположены вокруг некоего центра, их допустимо соединить с помощью топологий шина или кольцо. Наконец когда компьютеры расположены в одну линию, они могут соединяться звездой или кольцом. Другое дело, какова будет требуемая длина кабеля. Строго говоря, в литературе при упоминании о топологии сети, авторы могут подразумевать четыре совершенно разные понятия, относящиеся к различным уровням сетевой архитектуры: ·  Физическая топология (географическая схема расположения компьютеров и прокладки кабелей). В этом смысле, например, пассивная звезда ничем не отличается от активной, поэтому ее нередко называют просто звездой. ·  Логическая топология (структура связей, характер распространения сигналов по сети). Это наиболее правильное определение топологии. ·  Топология управления обменом (принцип и последовательность передачи права на захват сети между отдельными компьютерами). ·  Информационная топология (направление потоков информации, передаваемой по сети). Например, сеть с физической и логической топологией шина может в качестве метода управления использовать эстафетную передачу права захвата сети (быть в этом смысле кольцом) и одновременно передавать всю информацию через выделенный компьютер (быть в этом смысле звездой). Или сеть с логической топологией шина может иметь физическую топологию звезда (пассивная) или дерево (пассивное). Сеть с любой физической топологией, логической топологией, топологией управления обменом может считаться звездой в смысле информационной топологии, если она построена на основе одного сервера и нескольких клиентов, общающихся только с этим сервером. В данном случае справедливы все рассуждения о низкой отказоустойчивости сети к неполадкам центра (сервера). Точно так же любая сеть может быть названа шиной в информационном смысле, если она построена из компьютеров, являющихся одновременно как серверами, так и клиентами. Такая сеть будет мало чувствительна к отказам отдельных компьютеров. Заканчивая обзор особенностей топологий локальных сетей, необходимо отметить, что топология все-таки не является основным фактором при выборе типа сети. Гораздо важнее, например, уровень стандартизации сети, скорость обмена, количество абонентов, стоимость оборудования, выбранное программное обеспечение. Но, с другой стороны, некоторые сети позволяют использовать разные топологии на разных уровнях. Этот выбор уже целиком ложится на пользователя, который должен учитывать все перечисленные в данном разделе соображения. Сетевым протоколом называется набор правил, позволяющий осуществлять соединение и обмен данными между двумя и более включёнными в сеть компьютерами.Фактически разные протоколы зачастую описывают лишь разные стороны одного типа связи; взятые вместе, они образуют так называемый стек протоколов. Названия <протокол> и <стек протоколов> также указывают на программное обеспечение, которым реализуется протокол Уровни протоколов Наиболее распространённой системой классификации сетевых протоколов является так называемая модель OSI. В соответствии с ней протоколы делятся на 7 уровней по своему назначению - от физического (формирование и распознавание электрических или других сигналов) до прикладного (API для передачи информации приложениями): ·  Прикладной уровень (Application layer). Верхний (7-й) уровень модели, обеспечивает взаимодействие сети и пользователя. Уровень разрешает приложениям пользователя доступ к сетевым службам, таким как обработчик запросов к базам данных, доступ к файлам, пересылке электронной почты. Также отвечает за передачу служебной информации, предоставляет приложениям информацию об ошибках и формирует запросы к уровню представления. Пример: HTTP, POP3, SMTP. ·  Уровень представления (Presentation layer). 6-й уровень отвечает за преобразование протоколов и кодирование/декодирование данных. Запросы приложений, полученные с уровня приложений, он преобразует в формат для передачи по сети, а полученные из сети данные преобразует в формат, понятный приложениям. На уровне представления может осуществляться сжатие/распаковка или кодирование/декодирование данных, а также перенаправление запросов другому сетевому ресурсу, если они не могут быть обработаны локально. ·  Сеансовый уровень (Session layer). 5-й уровень модели отвечает за поддержание сеанса связи, что позволяет приложениям взаимодействовать между собой длительное время. Сеансовый уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений. Синхронизация передачи обеспечивается помещением в поток данных контрольных точек, начиная с которых возобновляется процесс при нарушении взаимодействия. ·  Транспортный уровень (Transport layer). 4-й уровень модели, предназначен для доставки данных без ошибок, потерь и дублирования в той последовательности, как они были переданы. При этом неважно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на фрагменты, размер которых зависит от протокола, короткие объединяет в один, а длинные разбивает. Протоколы этого уровня предназначены для взаимодействия типа точка-точка. Пример: TCP, UDP ·  Сетевой уровень (Network layer). 3-й уровень сетевой модели OSI, предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и заторов в сети. На этом уровне работает такое сетевое устройство, как маршрутизатор. ·  Канальный уровень (Data Link layer). Этот уровень предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками, которые могут возникнуть. Данные, полученные с физического уровня, он упаковывает во фреймы, проверяет на целостность, если нужно исправляет ошибки и отправляет на сетевой уровень. Канальный уровень может взаимодействовать с одним или несколькими физическими уровнями, контролируя и управляя этим взаимодействием. Спецификация IEEE 802 разделяет этот уровень на 2 подуровня - MAC (Media Access Control) регулирует доступ к разделяемой физической среде, LLC (Logical Link Control) обеспечивает обслуживание сетевого уровня. На этом уровне работают коммутаторы, мосты. В программировании этот уровень представляет драйвер сетевой платы, в операционных системах имеется программный интерфейс взаимодействия канального и сетевого уровней между собой, это не новый уровень, а просто реализация модели для конкретной ОС. Примеры таких интерфейсов: ODI, NDIS ·  Физический уровень (Physical layer). Самый нижний уровень модели, предназначен непосредственно для передачи потока данных. Осуществляет передачу электрических или оптических сигналов в кабель или в радиоэфир и соответственно их приём и преобразование в биты данных в соответствии с методами кодирования цифровых сигналов. Другими словами, осуществляет интерфейс между сетевым носителем и сетевым устройством. На этом уровне работают концентраторы (хабы), повторители (ретрансляторы) сигнала и медиаконверторы. Функции физического уровня реализуются на всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом. В основном используются протокол TCP/IP Определение: Transmission Control Protocol/Internet Protocol, TCP/IP (Протокол управления передачей/Протокол Интернета) Большинство операционных систем сетевых серверов и рабочих станций поддерживает TCP/IP, в том числе серверы NetWare, все системы Windows, UNIX, последние версии Mac OS, системы OpenMVS и z/OS компании IBM, а также OpenVMS компании DEC. Кроме того, производители сетевого оборудования создают собственное системное программное обеспечение для TCP/IP, включая средства повышения производительности устройств. Стек TCP/IP изначально применялся на UNIX-системах, а затем быстро распространился на многие другие типы сетей. Протоколы локальных сетей Протоколы локальных сетей ·  IPX/SPX; ·  NetBEUI; ·  AppleTalk; ·  TCP/IP; ·  SNA; ·  DLC; ·  DNA; Свойства протоколов локальной сети В основном протоколы локальных сетей имеют такие же свойства, как и Другие коммуникационные протоколы, однако некоторые из них были разработаны давно, при создании первых сетей, которые работали медленно, были ненадежными и более подверженными электромагнитным и радиопомехам. Поэтому для современных коммуникаций некоторые протоколы не вполне пригодны. К недостаткам таких протоколов относится слабая защита от ошибок или избыточный сетевой трафик. Кроме того, определенные протоколы были созданы для небольших локальных сетей и задолго до появления современных корпоративных сетей с развитыми средствами маршрутизации. Протоколы локальных сетей должны иметь следующие основные характеристики: ·  обеспечивать надежность сетевых каналов; ·  обладать высоким быстродействием; ·  обрабатывать исходные и целевые адреса узлов; ·  соответствовать  сетевым  стандартам, в особенности - стандарту IEEE 802. В основном все протоколы, рассматриваемые в этой главе, соответствуют перечисленным требованиям, однако, как вы узнаете позднее, у одних протоколов возможностей больше, чем у других. В таблице перечислены протоколы локальных сетей и операционные системы, с которыми эти протоколы могут работать. Далее в главе указаны протоколы и системы (в частности, операционные системы серверов и хост компьютеров) будут описаны подробнее. Таблица Протоколы локальных сетей и сетевые операционные системы Протокол Соответствующая операционная система IPX/SPX Novell NetWare NetBEUI Первые версии операционных систем Microsoft Windows AppleTalk Apple Macintosh TCP/IP UNIX, Novel NetWare, современные версии операционных систем Microsoft Windows, операционные системы мэйнфреймов IBM SNA Операционные системы мэйнфреймов и миникомпьютеров IBM DLC Клиентские системы, взаимодействующие с мэйнфреймами IBM, настроенными на работу с протоколом SNA Понятие протокола Интернет Очевидно, что рано или поздно компьютеры, расположенные в разных точках земного шара, по мере увеличения своего количества должны были обрести некие средства общения. Такими средствами стали компьютерные сети. Сети бывают локальными и глобальными. Локальная сеть - это сеть, объединяющая компьютеры, географически расположенные на небольшом расстоянии друг от друга - например, в одном здании. Глобальные сети служат для соединения сетей и компьютеров, которых разделяют большие расстояния - в сотни и тысячи километров. Интернет относится к классу глобальных сетей. Простое подключение одного компьютера к другому - шаг, необходимый для создания сети, но не достаточный. Чтобы начать передавать информацию, нужно убедиться, что компьютеры "понимают" друг друга. Как же компьютеры "общаются" по сети? Чтобы обеспечить эту возможность, были разработаны специальные средства, получившие название "протоколы". Протокол - это совокупность правил, в соответствии с которыми происходит передача информации через сеть. Понятие протокола применимо не только к компьютерной индустрии. Даже те, кто никогда не имел дела с Интернетом, скорее всего работали в повседневной жизни с какими-либо устройствами, функционирование которых основано на использовании протоколов. Так, обычная телефонная сеть общего пользования тоже имеет свой протокол, который позволяет аппаратам, например, устанавливать факт снятия трубки на другом конце линии или распознавать сигнал о разъединении и даже номер звонящего. Исходя из этой естественной необходимости, миру компьютеров потребовался единый язык (то есть протокол), который был бы понятен каждому из них. Основные протоколы используемые в работе Интернет: ·  TCP/IP ·  POP3 ·  SMTP ·  FTP ·  HTTP ·  IMAP4 ·  WAIS ·  Gorpher ·  WAP Краткое описание протоколов Интернет TCP/IP Над созданием протоколов, необходимых для существования глобальной сети, трудились лучшие умы человечества. Одним из них был Винтон Серф (Vinton G. Cerf). Сейчас этого человека называют "отцом Интернета". В 1997 году Президент США Билл Клинтон наградил Винтона Серфа и его коллегу Роберта Кана (Robert E. Kahn) Национальной медалью за заслуги в области технологии, отметив их вклад в становление и развитие Интернета. Ныне Винтон Серф занимает пост старшего вице-президента по Интернет-архитектуре в корпорации MCI WorldCom Inc. В 1972 году группа разработчиков под руководством Винтона Серфа разработала протокол TCP/IP - Transmission Control Protocol/Internet Protocol (Протокол управления передачей/Протокол Интернета). Эксперимент по разработке этого протокола проводился по заказу Министерства обороны США. Данный проект получил название ARPANet (Advanced Research Projects Agency Network - Сеть агентства важных исследовательских проектов). Очевидно, что в обстановке войны, когда необходимость в обмене информацией встает как никогда остро, возникает проблема непредсказуемости состояния пути, по которому будет передана та или иная информация - любой из узлов передачи в любой момент может быть выведен из строя противником. Поэтому главной задачей при разработке сетевого протокола являлась его "неприхотливость" - он должен был работать с любым сетевым окружением и, кроме того, обладать гибкостью в выборе маршрута при доставке информации. Позже TCP/IP перерос свое изначальное предназначение и стал основой стремительно развивавшейся глобальной сети, ныне известной как Интернет, а также небольших сетей, использующих технологии Интернета - интранет. Стандарты TCP/IP являются открытыми и непрерывно совершенствуются. На самом деле TCP/IP является не одним протоколом, а целым набором протоколов, работающих совместно. Он состоит из двух уровней. Протокол верхнего уровня, TCP, отвечает за правильность преобразования сообщений в пакеты информации, из которых на приемной стороне собирается исходное послание. Протокол нижнего уровня, IP, отвечает за правильность доставки сообщений по указанному адресу. Иногда пакеты одного сообщения могут доставляться разными путями. Схема функционирования протокола TCP/IP: HTTP Протокол HTTP (Hypertext Transfer Protocol - Протокол передачи гипертекста) является протоколом более высокого уровня по отношению к протоколу TCP/IP - протоколом уровня приложения. HTTP был разработан для эффективной передачи по Интернету Web-страниц. Именно благодаря HTTP мы имеем возможность созерцать страницы Сети во всем великолепии. Протокол HTTP является основой системы World Wide Web. Вы отдаете команды HTTP, используя интерфейс броузера, который является HTTP-клиентом. При щелчке мышью на ссылке броузер запрашивает у Web-сервера данные того ресурса, на который указывает ссылка - например, очередной Web-страницы. Чтобы текст, составляющий содержимое Web-страниц, отображался на них определенным образом - в соответствии с замыслом создателя страницы - он размечается с помощью особых текстовых меток - тегов языка разметки гипертекста (HyperText Markup Language, HTML). Адреса ресурсов Интернета, к которым вы обращаетесь по протоколу HTTP, выглядит примерно следующим образом: http://www. FTP Протокол FTP (File Transfer Protocol - Протокол передачи файлов) специально разработан для передачи файлов по Интернету. Позже мы поговорим о нем подробно. Сейчас скажем лишь о том, что адрес FTP-ресурса в Интернете выглядит следующим образом: ftp:// TELNET С помощью этого протокола вы можете подключиться к удаленному компьютеру как пользователь (если наделены соответствующими правами, то есть знаете имя пользователя и пароль) и производить действия над его файлами и приложениями точно так же, как если бы работали на своем компьютере. Telnet является протоколом эмуляции терминала. Работа с ним ведется из командной строки. Если вам нужно воспользоваться услугами этого протокола, не стоит рыскать по дебрям Интернета в поисках подходящей программы. Telnet-клиент поставляется, например, в комплекте Windows 98. Чтобы дать команду клиенту Telnet соединиться с удаленным компьютером, подключитесь к Интернету, выберите в меню Пуск (Start) команду Выполнить (Run) и наберите в строке ввода, например, следующее: telnet lib. ru (Вместо lib. ru вы, разумеется, можете ввести другой адрес.) После этого запустится программа Telnet, и начнется сеанс связи. WAIS WAIS расшифровывается как Wide-Area Information Servers. Этот протокол был разработан для поиска информации в базах данных. Информационная система WAIS представляет собой систему распределенных баз данных, где отдельные базы данных хранятся на разных серверах. Сведения об их содержании и расположении хранятся в специальной базе данных - каталоге серверов. Просмотр информационных ресурсов осуществляется с помощью программы - клиента WAIS. Поиск информации ведется по ключевым словам, которые задает пользователь. Эти слова вводятся для определенной базы данных, и система находит все соответствующие им фрагменты текста на всех серверах, где располагаются данные этой базы. Результат представляется в виде списка ссылок на документы с указанием того, насколько часто встречается в данном документе искомое слово и все искомые слова в совокупности. Даже в наши дни, когда систему WAIS можно считать морально устаревшей, специалисты во многих областях при проведении научных исследований тем не менее обращаются к ней в поисках специфической информации, которую не могут найти традиционными средствами. Адрес ресурса WAIS в Интернете выглядит примерно так: wais://site. edu Gorpher Протокол Gopher - протокол уровня приложения, разработанный в 1991 году. До повсеместного распространения гипертекстовой системы World Wide Web Gopher использовался для извлечения информации (в основном текстовой) из иерархической файловой структуры. Gopher был провозвестником WWW, позволявшим с помощью меню передвигаться от одной страницы к другой, постепенно сужая круг отображаемой информации. Программы-клиенты Gopher имели текстовый интерфейс. Однако пункты меню Gopher могли указывать и не только на текстовые файлы, но также, например, на telnet-соединения или базы данных WAIS. Gopher переводится как "суслик", что отражает славное университетское прошлое разработчиков этой системы. Студенческие спортивные команды Университета Миннесоты носили название Golden Gophers ("Золотые суслики"). Сейчас ресурсы Gopher можно просматривать с помощью обычного Web-броузера, так как современные броузеры поддерживают этот протокол. Адреса информационных ресурсов Gopher имеют примерно следующий вид: gopher://gopher. tc. umn. edu WAP WAP (Wireless Application Protocol) был разработан в 1997 году группой компаний Ericsson, Motorola, Nokia и (бывшей Unwired Planet) для того, чтобы предоставить доступ к службам Интернета пользователям беспроводных устройств - таких, как мобильные телефоны, пейджеры, электронные органайзеры и др., использующих различные стандарты связи. К примеру, если ваш мобильный телефон поддерживает протокол WAP, то, набрав на его клавиатуре адрес нужной Web-страницы, вы можете увидеть ее (в упрощенном виде) прямо на дисплее телефона. В настоящее время подавляющее большинство производителей устройств уже перешли к выпуску моделей с поддержкой WAP, который также продолжает совершенствоваться.
