5. Какая деталь соединяет и разъединяет канал разгрузочного устройства от атмосферы?
6. Какой позицией обозначен пружинный компенсатор стояночного тормоза?
7. Какой позицией обозначены пальцы?
8. Какой позицией обозначен шкив стояночного тормоза?
9. Какой позицией обозначена тормозная лента?
10. Какой позицией обозначен регулировочный болт стояночного тормоза?

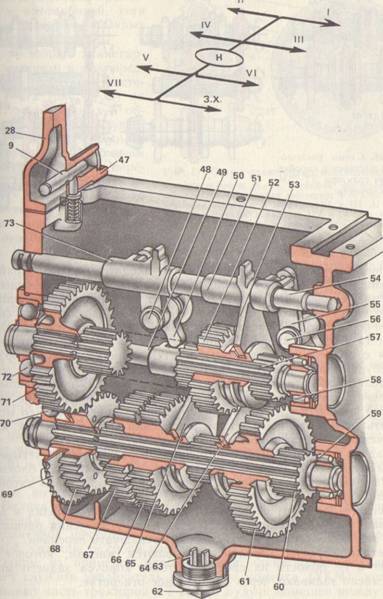

Тема: КПП ДТ-75М. Вариант 1.
1. Какой позицией обозначен первичный вал?
2. Какой позицией обозначен вторичный вал?
3. Какой позицией обозначен фиксатор механизма блокировки?
4. Какой позицией обозначен ползун?
5. Какой позицией обозначены разделительные пластины?
6. Какой позицией обозначен валик механизма блокировки?
7. Укажите четыре цифры, которыми обозначены шестерни-каретки, участвующие во включении 1, 2, 3, 4 передач.
8. Какой позицией обозначена шестерня включения передачи заднего хода?
9. Какой позицией обозначена шестерня включения 7 передачи?
10. Какой позицией обозначена маслоразбрызгивающая шестерня?

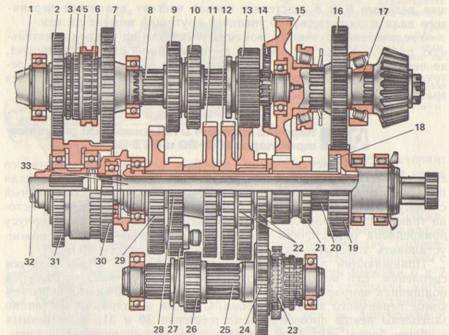

Тема: КПП МТЗ-80. Вариант 1.
1. Какой позицией обозначен первичный вал?
2. Какой позицией обозначен вторичный вал?
3. Какой позицией обозначен фиксатор механизма переключения передач (нижний рисунок)?
4. Какой позицией обозначены ползуны (нижний рисунок)?
5. Какой позицией обозначены разделительные пластины (нижний рисунок)?
6. Какая шестерня участвует во включении 9 передачи?
7. Какой позицией обозначена каретка включения передачи заднего хода?
8. С помощью какой каретки изменяются диапазоны?
9. Какая шестерня на вторичном валу жестко с ним не связана и лишь передает вращение на дополнительный вал?
10. С помощью какой детали включают пониженные скорости?
Тема: сцепления. Вариант 1.
1. Какой позицией обозначен ведомый диск?
2. Какой позицией обозначен подвижный диск тормозка?
3. Какой позицией обозначен маховик?
4. Какой позицией обозначены шестерни, изменяющие частоту вращения ВОМ?
5. Какой позицией обозначен ведомый вал?
6. Какой позицией обозначены нажимные пружины?
7. Какой позицией обозначена шестерня привода масляного насоса?
8. Какой позицией обозначен выжимной рычаг?
9. Какой позицией обозначен выжимной подшипник?
10. Какой позицией обозначен опорный диск (кожух)?
Тема: ведущий мост МТЗ-80
1. Какой позицией обозначена шестерня вторичного вала КПП?
2. Какой позицией обозначен зубчатый венец наружной обоймы обгонной муфты?
3. С помощью какого зубчатого венца включают принудительный режим работы переднего ведущего моста?
4. С помощью какого зубчатого венца автоматический режим работы переднего ведущего моста?
5. Какой позицией обозначен ведомый вал?
6. Какой позицией обозначена промежуточная шестерня?
7. Какой позицией обозначена внутренняя обойма обгонной муфты?
8. В какое положение перемещают рычаг управления раздаточной коробки для включения принудительного режима?
9. В какое положение перемещают рычаг управления раздаточной коробки для включения автоматического режима?
10. Какой позицией обозначен ролик обгонной муфты?

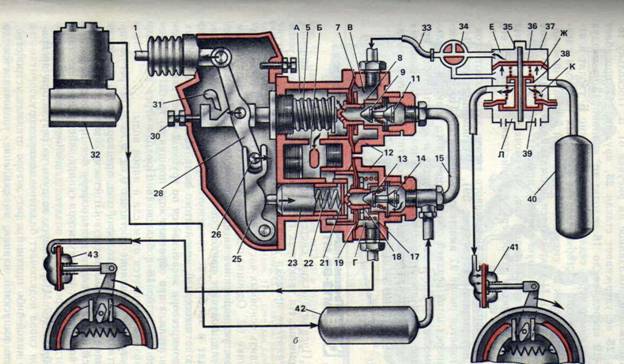

Тема: тормозной кран
1. Какой позицией обозначен впускной клапан секции управления тормозами прицепа?
2. Какой позицией обозначен впускной клапан секции управления тормозами трактора?
3. Какой позицией обозначен выпускной клапан секции управления тормозами прицепа?
4. Какой позицией обозначен выпускной клапан секции управления тормозами трактора?
5. Какой позицией обозначен стакан уравновешивающей пружины?
6. Какой позицией обозначено седло выпускного клапана?
7. Какой позицией обозначена манжета воздухораспределителя?
8. Какой позицией обозначен разобщительный кран?
9. Какой позицией обозначена пневматическая камера?
10. Какой позицией обозначен выпускной клапан воздухораспределителя?

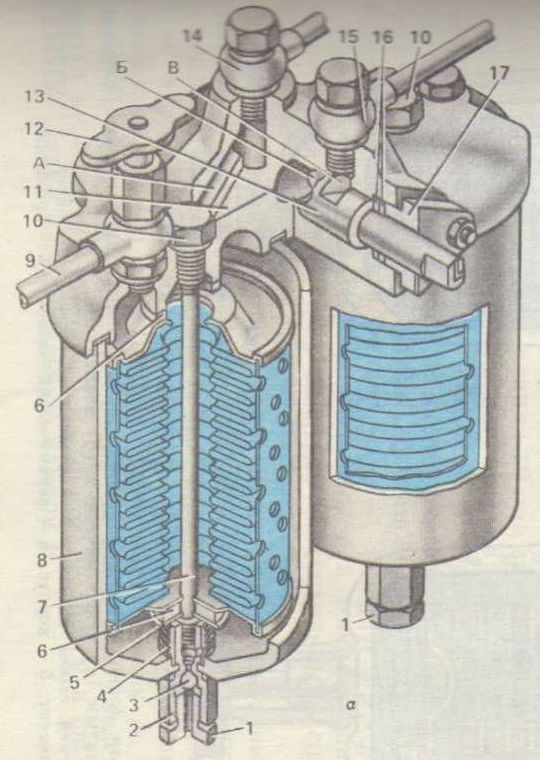

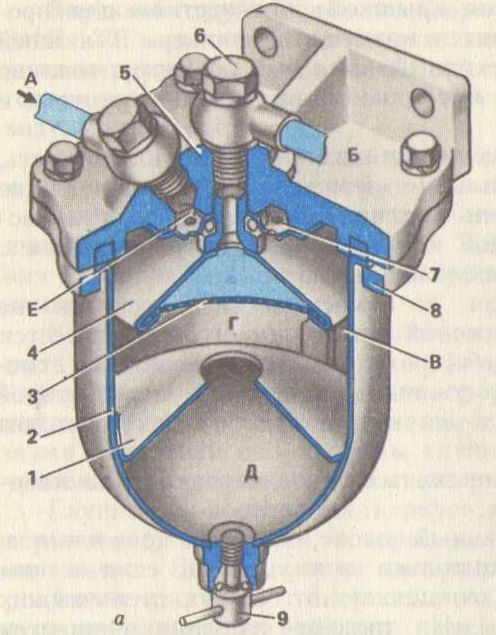

Тема: фильтры системы питания
1. Какой позицией обозначена кольцевая распределяющая канавка?
2. Какая деталь замедляет скорость течения топлива?
3. Какой позицией обозначен корпус фильтра?
4. Какая деталь служит для слива отстоявшегося топлива?
5. Какая деталь, при движении трактора не дает отстоявшимся частицам подниматься вверх?
6. Какой позицией обозначен кран, необходимый для включения режима промывки топливного фильтра?
7. Какой позицией обозначен кран, предназначенный для удаления воздуха из системы питания?
8. Какой позицией обозначены болты сливных отверстий?
9. Какой позицией обозначена трубка подвода очищенного топлива к ТНВД?
10. Какой позицией обозначена трубка подвода топлива из подкачивающего насоса.
|
