2.11. При измерении частоты синусоидального напряжения по методу фигур Лиссажу напряжение неизвестной частоты было подано на вход Y, а известной – на вход Х осциллографа. На экране возникла неподвижная фигура Лиссажу, показанная на рис. 2.15. Чему равна неизвестная частота
f, если известная частота f0 равна 100 Гц?
2.12. Решите задачу 2.11 при условии, что напряжение неизвестной частоты было подано на вход Х, а известной – на вход Y осциллографа.
2.13. Решите задачу 2.11 при условии, что на экране осциллографа возникла фигура, показанная на рис. 2.16.
2.14. Решите задачу 2.11 при условии, что на экране осциллографа возникла фигура в виде наклонного отрезка прямой.
2.15. Доказать, что если два синусоидальных напряжения подать со -
ответственно на входы Х и Y осциллографа, то фазовый сдвиг между ними можно найти из соотношения (2.9).
2.16. Докажите, что при подаче на входы Х и Y осциллографа одного
и того же переменного напряжения u(t) светящееся пятно на экране дви -
жется в общем случае по наклонной прямой.
2.17. Докажите, что при измерении составляющих R и X комплексно -
го сопротивления Z по схеме на рис. 2.6 можно использовать расчётные соотношения (2.10) и (2.11).

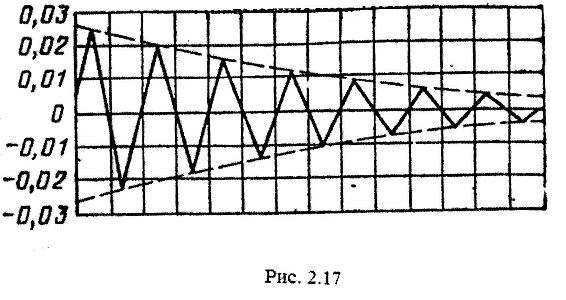

2.18. По осциллограмме на рис. 2.17 определите частоту и постоянную времени затухающих колебаний тока, наибольше значение тока. Для записи тока использован осциллографический гальванометр типа М1012-600; интервал времени между отметками составляет 0,02 с.

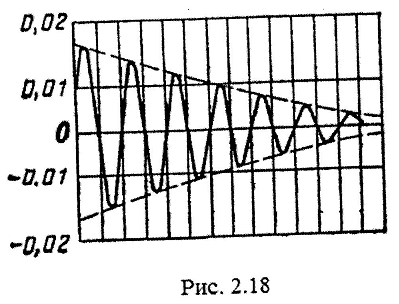

2.19. По осциллограмме на рис. 2.18 определите частоту и постоянную времени затухающих колебаний тока, наибольше значение тока. Для записи тока использован осциллографический Гальванометр типа MОО2 1,2; интервал времени между отметками составляет 0,002 с.

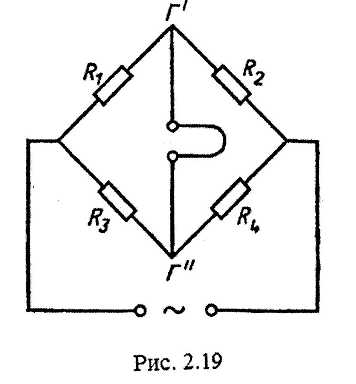

2.20. Мост переменного тока (рис. 2.19) работает на частоте 50 Гц. Мост уравновешен при сопротивлениях плеч, равных 200 Ом. Выберите тип осциллографического гальванометра для записи тока, появляющегося в диагонали Г'Г" при малых изменениях сопротивления R1, если напряжение на зажимах Г'Г" UГх на холостом ходу равно 6 мВ. Амплитуда записанной кривой должна быть не менее 15 мм.
2.21. Мост переменного тока (рис. 2.19) работает на частоте 150 Гц.
Он уравновешен при сопротивлениях плеч, равных 80 Ом. Выберите тип осциллографического гальванометра для записи тока, появляющегося в диагонали моста, если при малом изменении сопротивления R1. Напряжение в диагонали моста на холостом ходу равно 30 мВ.
2.22. Для записи тока, изменяющегося с частотой 2000 Гц, выберите тип осциллографического гальванометра и рассчитайте сопротивление шунта к нему, если ток равен 3 А, а амплитуда записанной кривой должна быть равна 13 мм.
2.23. Решите задачу 2.22, если частота равна 1000 Гц, действующее значение тока – 0,5 А, а амплитуда записанной кривой – 24 мм.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Шишмарев измерений: учебник / . – 4-е изд. стер. – М.: Изд. Центр «Академия», 2010. – 320 с. , Нефедов , стандартизация и технические измерения: учебник. – М.: Высш. шк., 2008. – 624 с. , Ястребов , стандартизация и технические средства измерений: учебник. – 2-е изд., перераб. И доп.. – М.: Высш. шк., 2008. – 213 с. , Голубь теория измерений: учебное пособие /Под ред. акад. РАН . – М.: Горячая линия - Телеком, 2007. – 176 с. Метрология и электрорадиоизмерения в телекоммуникационных системах. Учебное пособие /Под общей редакцией – М.: Горячая линия – Телеком, 2007. – 374 с. Хрусталева измерения. Задачи и упражнения: учебное пособие / . – М.: КНОРУС, 2011. – 256 с. Демидова-, , Солодов и примеры расчетов по электро-измерительной технике: учебное пособие. – 2-е издание, переработанное и дополненное. – М.: Электроатомиздат, 1990. – 192 с.
