• J (Jerk - внезапное включение) - вход установки ЛС-триггера в единичное состояние Q=1;

• К (Kill - внезапное выключение) - Q=0;

• D (Delay - задержка) - вход установки триггера в единичное или нулевое состояние на время, равное одному такту;

• С (Clock - часы) - вход синхронизирующих тактовых импульсов. На рис. 3.10 показаны схемы синхронного однотактного (а) и двухтактного (б) RS-триггеров.

Двухкаскадная схема RS-триггера (рис.3.10, б) нашла наиболее широкое применение для построения n-разрядных схем запоминания - всевозможных регистровых схем. Штриховыми линиями на схеме указаны дополнительные точки подключения сигналов установки и сброса.

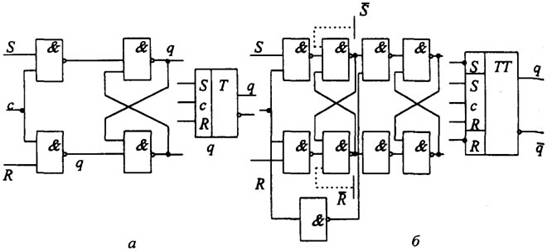

Рис. 3.10. Электрическая и функциональная схемы синхронных RS-тригтеров: а, б - варианты

На рис. 3.11 приведена схема Т-триггера или иначе - триггера со счетным входом. При значении 7=0 триггер сохраняет свое ранее установленное состояние - режим хранения состояния, при T=1 триггер переходит в противоположное состояние. Таблица переходов (табл. 3.7) и диаграмма работы (рис. 3.11, б) отражают динамику работы этого элемента.

Рис. 3.11. Схема триггера со счетным входом: а - функциональная; б - условное обозначение; в - временная диаграмма

Таблица 3.7

Таблица переходов Т-триггера

Входные сигналы	Состояние qt	Режим
Xt	0	1
0 l	0 1	1 0	Хранение Инверсия

По таблице переходов можно получить логическую функцию, реализуемую Т-триггером:

(3.7)

Нетрудно видеть, что зависимость (3.7) очень похожа на функцию (3.2), выведенную для одноразрядного комбинационного полусумматора. На рис. 3.11, а показано, как двухтактный RS-триггер преобразуется в Т-триггер.

Наиболее сложным типом триггера является JK-тригтер. Он, по существу, является объединением двухтактного RS - и Т-триггеров. Этому соответствует его таблица переходов (табл.3.8).

Таблица 3.8

Таблица переходов JK-триггера

Входные сигналы	Состояние q	Режим
J	K	0	1
0 0 0 l	l 0 l l	0 l 0 0	1 0 l 0	Хранение Установка 0 Установка l Инверсия

Если первые три строки таблицы переходов полностью повторяют соответствующие строки табл. 3.5, то последняя строка, с запрещенной комбинацией для RS-триггера, соответствует режиму переключения Т-триггера (см. табл.3.7). Схема JK-триггера изображена на рис. 3.12.

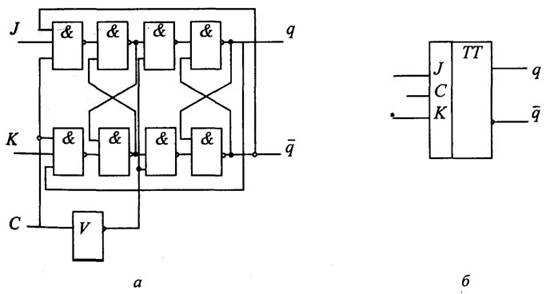

Рис. 3.12. JK-триггер: а - функциональная схема; б - условное обозначение

D-триггер обычно строится на основе двухтактного RS - или JK-тригера. Он предназначается для хранения состояния (1 или 0) на один период тактовых импульсов (с задержкой на 1 такт). Таблица его переходов отражена в табл. 3.9. На рис.3.13, а и б представлены варианты его построения, а на рис.3.13, в - его условное обозначение.

Таблица 3.9

Таблица переходов D-триггера

Входные сигналы	Состояния q	Режим
D	0	l
0 l	0 1	0 1	Установка 0 Установка l

Рис. 3.13. D-триггер: a - функциональная схема на основе RS-триггера; б - функциональная схема на основе JK-трштера; в - условное обозначение

Все перечисленные элементы памяти позволяют хранить одну единицу информации - бит или одну двоичную цифру.

При построении ЭВМ широко используются функциональные схемы, обеспечивающие операции хранения и преобразования информации над группами битов (машинными словами). Такие сложные схемы называются узлами. К типовым узлам относят: регистры, счетчики, сумматоры. Все они также принадлежат к регулярным структурам, состоящим из одинаковых параллельно работающих одноразрядных схем.

Регистром называется узел, предназначенный для приема, временного хранения и выдачи машинного слова. Регистры могут также использоваться для некоторых операций преобразования данных: для сдвига кода числа (слова) на определенное число разрядов влево или вправо, для преобразования последовательного кода числа в параллельный и наоборот и т. д. Эти дополнительные функции регистров обеспечиваются путем усложнения схем хранения, выбора более сложных триггеров и подключения дополнительных логических схем на их входах и выходах.

Таким образом, регистры представляют собой совокупность триггеров, число которых соответствует числу разрядов в слове, и вспомогательных схем, обеспечивающих выполнение различных операций над словом.

На рис.3.14 показана функциональная схема n-разрядного регистра, построенного на RS-триггерах. Информация в регистр записывается под действием сигнала "Запись". Предварительно перед установкой кода на регистр обычно на все разряды R подается сигнал сброса. На рисунке показано, что подключение к входам R дополнительных инверторов позволяет избежать этой предварительной операции. Здесь на вход каждого разряда поступает парафазный код двоичной цифры (xi - на вход Si и хi - на вход Ri), т. е. прямое и инверсное значения кода подаются в противофазе.

На рис.3.15 изображена функциональная схема того же регистра, дополненная логическими элементами для преобразования хранящегося на регистре кода. По сигналу "Прямой код" с регистра считывается прямой код хранящихся данных, а по сигналу "Обратный код" - инверсное значение каждого разряда слова. Если оба эти сигнала поступают одновременно, то считывается парафазный код хранящейся информации. Более сложная логика на входе и выходе запоминающих элементов позволяет строить сдвигающие регистры.

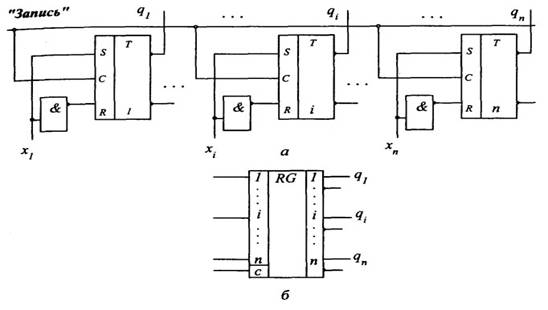

Рис. 3.14. Схема регистра на RS-триггерах: а - функциональная схема; б - условное обозначение регистра

Рис. 3.15. Схема выдачи информации из регистра

Счетчик - узел ЭВМ, позволяющий осуществлять подсчет поступающих на его вход сигналов и фиксацию результата в виде многоразрядного двоичного числа. Счетчик, состоящий из n-триггеров, дает возможность подсчитывать до N сигналов, связанных зависимостью:

n = log2 NилиN = 2".

В ЭВМ счетчики используются для подсчета импульсов, сдвигов, формирования адресов и т. д. Функционально различают суммирующие, вычитающие, реверсивные счетчики. Они также отличаются друг от друга логикой работы дополнительных логических элементов, подключаемых к триггерам.

В основу построения любого счетчика положено свойство Т-триггеров изменять свое состояние при подаче очередного сигнала на счетный вход Т. На рис.3.16 показана схема трех разрядов суммирующего счетчика, построенного на Т-триггерах. Логика его работы представлена в табл. 3.10.

Таблица 3.10

Таблица переходов трехразрядного счетчика

Вход х	Состояние
000	001	010	011	100	101	110	111	Режим
0 1	000 001	001 010	010 011	011 100	100 101	101 110	110 111	111 000	Хранение Счет

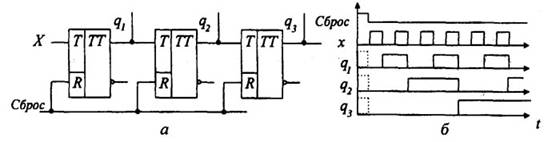

Рис. 3.16. Организация счетчика на Т-триггерах: а - функциональная схема; б - временная диаграмма

Сумматор - узел ЭВМ, в котором суммируются коды чисел. Как правило, любой сумматор представляет собой комбинацию одноразрядных сумматоров. Сумматоры различают по принципам построения: накапливающего типа и комбинационного типа. Сумматоры накапливающего типа строят на сложных JKRS-триггерах, дополняя их выходы достаточно сложными схемами формирования и распространения переносов. Процесс сложения при этом осуществляется поэтапно. Сначала на триггерах сумматора фиксируется код первого операнда, затем на счетные коды разрядов подается код второго операнда. По зависимостям (3.3) на каждом триггере формируются одноразрядные суммы и значения переносов между разрядами. Учет возникающих переносов задерживает формирование окончательного результата суммы и может требовать дополнительных тактов сложения. Из-за этого многоразрядные схемы сумматора накапливающего типа используются достаточно редко.

Более часто для построения сумматоров используются сумматоры комбинационного типа. Логика работы такого сумматора была представлена данными табл. 2.2. Обычно у такого сумматора на входе и выходе имеются регистры для хранения и преобразования кодов операндов и результата (рис.3.17).

Рис. 3.17. Упрощенная схема сумматора ЭВМ

Регистр Рг1 предназначается для хранения кода первого операнда, регистр Рг2 - для хранения кода второго операнда. Сумматор по сигналам из устройства управления настраивается на выполнение определенной машинной операции, соответствующей коду операции, находящемуся в коде команды. Результат выполняемой операции фиксируется в регистре РгЗ. При необходимости этот результат может использоваться для продолжения вычислений. Для этого предусматривается возможность перезаписи содержимого регистра РгЗ на Рг1 в качестве значения одного из операндов при выполнении очередной операции.
