Архитектура ЭВМ. Вычислительные системы, сети, телекоммуникации (стр. 34 )

Полный телевизионный сигнал должен' нести информацию о яркости, цвете изображения и звуке. Для получения устойчивого изображения на экране прорисовка каждого кадра на передающей камере в телецентре и в телевизионном приемнике должна начинаться в одно и то же время, т. е. синхронно. Поэтому полный телевизионный сигнал включает в себя и синхроимпульсы кадровой и строчной развертки.

Видеокамера представляет собой устройство, преобразующее визуальное изображение в аналоговые электрические сигналы.

Основным блоком, воспринимающим изображение в видеокамере, является электронно-лучевой прибор, который по своему устройству напоминает электронно-лучевую трубку: в нем также имеется катод, анод, сетка, отклоняющая и фокусирующая системы. Электронный луч постоянно перемещается, формируя растровую развертку на специальном экране - мишени. Мишень выполнена из диэлектрической пластинки (например, слюды), с одной стороны которой наклеена металлическая фольга, а с другой, - напылен серебряно-цезиевый состав. Напыление производится так, что серебряно-цезиевый состав образует отдельные, электрически не связанные между собой пятна очень маленьких размеров (примерно 1000 пятен в строке и 625 строк на пластинке). Каждое такое пятно образует пиксел, т. е. наименьший элемент изображения.

В отличие от ЭЛТ мишень установлена под углом 45° к падающему на нее потоку электронов. Поток электронов формирует растр на поверхности мишени, покрытой серебряно-цезиевым составом. На ту же поверхность через оптическую систему проецируется изображение.

Пятна серебряно-цезиевого состава с одной стороны мишени и фольга - с противоположной ее стороны образуют электрические конденсаторы. При отсутствии изображения (вся мишень затемнена) электронный луч заряжает эти конденсаторы. Когда на мишень попадает изображение, часть серебряно-цезиевых пятен засвечивается. Свет имеет электромагнитную природу: попадая на серебряно-цезиевые вкрапления, он способствует уходу из них электронов, вследствие чего соответствующие конденсаторы разряжаются, причем сила разряда пропорциональна яркости света. При повторном сканировании мишени электронный луч дозаряжает разряженные конденсаторы, в результате чего на противоположной обкладке конденсатора фиксируется возникновение электрического тока, величина которого пропорциональна степени разряда элементарного конденсатора (которая, в свою очередь, зависит от яркости изображения, попавшего на этот пиксел). Сигнал, снятый с фольги на мишени, после усиления является носителем изображения и может быть записан на магнитный носитель или передан на приемник телевизионного изображения.

Если в таком приборе производится однократное считывание информации, которое после оцифровки запоминается, то прибор является видеофотокамерой.

Видеомагнитофон - это устройство, воспринимающее высокочастотный телевизионный сигнал для записи его на магнитную ленту. После окончания записи телевизионный сигнал (хранящийся на видеокассете) может быть считан с магнитной ленты и воспроизведен на телевизионном устройстве.

Таким образом, видеомагнитофон - это запоминающее устройство, специализирующееся на приеме, записи и воспроизведении динамической видеоинформации.

Структурная схема видеомагнитофона приведена на рис.7.8.

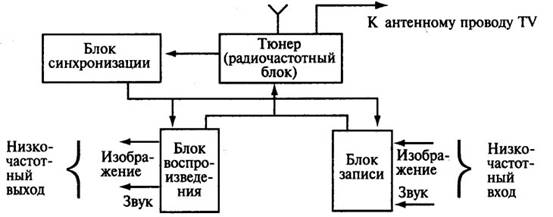

Рис. 7.8. Структурная схема видеомагнитофона

Для приема высокочастотного телевизионного сигнала служит тюнер - приемник телевизионных сигналов.

Видеомагнитофон - устройство сложное и дорогое. Поэтому среди бытовой телевизионной аппаратуры появились специализированные устройства, выполняющие отдельные функции: плеер - устройство, позволяющее считывать информацию с видеокассеты для воспроизведения на телевизоре; пишущий плеер - устройство, позволяющее записывать видеоизображение с телевизора (который выполняет функцию тюнера) на видеокассету и считывать информацию с видеокассеты для воспроизведения ее на телевизоре.

При записи на магнитную ленту осуществляется преобразование приходящего видеосигнала из временной формы в пространственную. Частотные характеристики сигнала при таком преобразовании должны оставаться прежними. При ширине рабочего зазора магнитной головки 0,4 микрона для записи видеосигнала с верхней граничной частотой 6 МГц скорость движения ленты относительно головки должна составлять 2,4 м/с. Видеокассеты с 250 м ленты при такой скорости хватит лишь на несколько минут.

Для уплотнения информации на ленте и для более полного использования ее поверхности применяются вращающиеся магнитные головки. Принцип действия вращающихся магнитных головок приведен на рис.7.9, а.

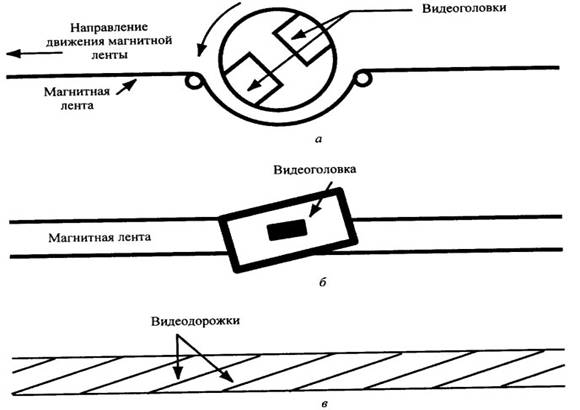

Рис. 7.9. Принцип действия вращающихся магнитных головок

На диаметрально противоположных сторонах вращающегося барабана располагаются две магнитные головки, работающие по очереди. Барабан имеет направление вращения под углом 6° к магнитной ленте (рис.7.9, б). Благодаря этому видеодорожки на магнитной ленте наносятся под углом (штрихами) (рис. 7.9, в). Каждый штрих соответствует полукадру экрана. За один полный оборот барабана записывается весь кадр. Вращение барабана синхронизировано с принимаемым сигналом. Такая система позволяет сократить линейную скорость движения ленты до 2,34 см/с. Барабан вращается со скоростью 1500 об/мин. Скорость ленты относительно головок на барабане составляет 5 м/с.

Помимо приема, записи и считывания видеоинформации, видеомагнитофоны могут выполнять дополнительные функции, что расширяет возможности их использования и позволяет реализовать различные видеоэффекты.

К дополнительным функциям относятся:

1. Регулировка скорости и направления протяжки магнитной ленты:

● стандартная скорость - 2,34 см/с;

● половинная скорость (long play) -1,17 см/с (позволяет при записи увеличить емкость кассеты в два раза (для кассеты Е-240 - до 8 ч), при воспроизведении реализовать эффект slow motion - замедленного движения);

● ускоренное воспроизведение (fast motion), которое может быть реализовано за счет записи на половинной скорости, а воспроизведения - на стандартной;

● стоп-кадр, который реализуется за счет остановки двигателя перемотки ленты: вращающиеся магнитные головки многократно считывают один и тот же кадр (этот режим называется суперпаузой);

● обратное воспроизведение (reverse play).

2. Цифровые эффекты: в видеомагнитофоне может использоваться микропроцессорное управление, производиться оцифровка видеосигнала, использоваться цифровая память для хранения в ней нескольких кадров. Это позволяет реализовать следующие эффекты:

● картинка в картинке: на экране телевизора, кроме основного, выводится один или несколько фоновых кадров. В фоновом кадре могут находиться меню для управления видеомагнитофоном или телевизором или сжатые примерно в 9 раз кадры из других телевизионных программ. Фоновый кадр, называемый кадром врезки, может быть выведен в любой части экрана. Есть возможность быстро поменять местами фоновый и основной кадры (эта функция характерна только для видеомагнитофона и не может быть реализована в плеерах);

● воспроизведение стоп-кадров из цифровой видеопамяти (функция удобна для изучения движения, например, в спорте). Экран при этом может быть разбит на несколько частей, в каждой из которых демонстрируется один из последовательных кадров;

● экстраэффекты: мозаика (изменение числа элементов изображения на экране, например укрупнение пиксел); соляризация (ограничение числа градаций уровня серого);

● цифровое шумоподавление: сопоставляются кадры, записанные на разных страницах цифровой памяти: полезные видеосигналы последовательных кадров коррелируют между собой, тогда как помехи - нет. Это позволяет очищать изображение от помех.

3. Наложение звука (audio dubbing) позволяет дублировать видеоинформацию, накладывая на нее дополнительное звуковое сопровождение.

4. Поиск по индексу (index search) позволяет наносить на ленту специальные метки и легко находить их в режиме поиска или перемотки.

5. Таймер позволяет программировать видеомагнитофон на запись телепередачи в определенный момент времени (программируются момент начала записи и ее продолжительность).

6. Редактирование вставкой (insert edit) позволяет сделать вставку в ранее записанный сюжет без образования шумов в местах стыков.

В телевидении используется только динамическая видеоинформация. Поскольку зрение человека обладает определенной инерционностью, передаваемое изображение не обязательно должно быть непрерывным, оно может состоять из отдельных кадров, сменяющих друг друга не реже 16 раз в 1 с (телевизионный стандарт - 25 кадров/с). Воспринимается такое изображение как непрерывное. Но поскольку телевизионное изображение для долгого хранения не предназначено, в телевизорах отсутствует видеопамять. Принимаемый сигнал направляется непосредственно на электронно-лучевую трубку, высвечивая необходимые точки экрана.

На передаваемый по радиочастотному каналу телевизионный сигнал действуют гораздо более сильные помехи, чем в видеотракте ПЭВМ. Поэтому при кодировании телевизионного сигнала применяются методы, отличные от методов кодирования сигнала изображения в ЭВМ.

Для пересылки цветного изображения необходимо передавать три сигнала: R (red); G (green); B (blue). Они определяют яркость и цвет изображения. Но зрение человека более чувствительно к яркости, чем к цвету, а мелкие детали изображения по цвету почти не различаются.

Яркость (Y) образуется из яркостей трех основных цветов, т. е.

Y=R+G+B.

Незначительное искажение хотя бы одного из сигналов - R, G или В - приведет к изменению яркости, к которой глаз особенно чувствителен. А проверить, был ли искажен принятый сигнал при передаче основных цветов, невозможно.

В телевидении с целью совместимости черно-белого и цветного изображений вместо сигналов R, G и В передаются другие три сигнала: Y - яркость, и цветоразностные сигналы - синий (В - Y) и красный (R - Y). Причем эти сигналы передаются с помощью различных видов модуляции: Y - с помощью амплитудной модуляции, цветоразностные сигналы - с помощью частотной модуляции.
