Точность дозации 1кг. на 2 тонны дозируемых компонентов. Комплекс позволяет полностью автоматизировать процесс подачи компонентов в смесительный узел. В базовой комплектации предусмотрена возможность подключения до 10 дозирующих устройств, по заявке клиента возможно их увеличение.
- Устройство и принцип работы: автоматический дозирующий комплекс состоит из 3 связанных между собой компонентов:

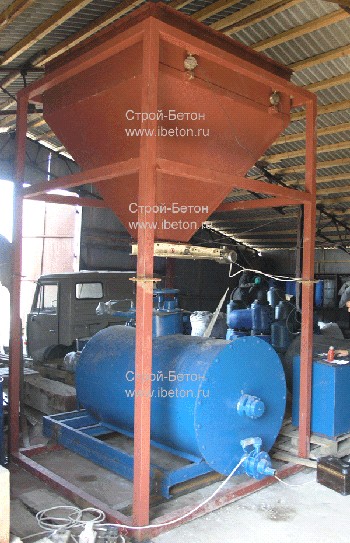

бункер для сыпучих компонентов, стандартный объем 1,2 куб. м. (возможно изменение объема в любую сторону). Бункер установлен на раме, компоненты после дозировки выходят в установку на высоте 1,8метра. Это позволяет устанавливать оборудование для смешивания компонентов непосредственно под дозирующим бункером. Бункер соединяется с установкой при помощи рукава, на бункере установлены вибраторы, которые позволяют избежать прилипания сыпучих компонентов к стенкам.
Бункер подает непрерывный цифровой сигнал на пульт управления с информацией о своем весе. На цифровом пульте можно программировать точки запуска и остановки подающих устройств.
Например: нужно получить в бункере 300 килограмм цемента и 300 килограмм песка. На цифровом пульте (рис.3.) программируется, что сначала подается питание на розетку 1 пульта, при достижении веса 300 кг на розетку 2, при достижении веса 600кг. отключение розеток. К розеткам подключаются подающие устройства - транспортер и шнек. После завершения программы мы получаем в бункере 600 кг. смеси.
Включая автоматическую задвижку на открытие (рис.2) мы передаем готовую смесь в смеситель.
После закрытия автоматической задвижки цикл повторяется.
бункер для воды. Данный бункер также подключается к цифровому пульту управления и позволяет дозировать воду с точностью до 1 литра на 1куб. м. Бункер подключается к магистрали с водой. При начале цикла дозации открывается автоматический кран на впуск воды в бункер. При достижении нужного объема кран автоматически закрывается. По команде с цифрового пульта открывается автоматический кран на выпуск воды и вода вытекает в смеситель. Стандартный объем бункера воды 0,3куб. м. (возможно изменение объема в любую сторону).

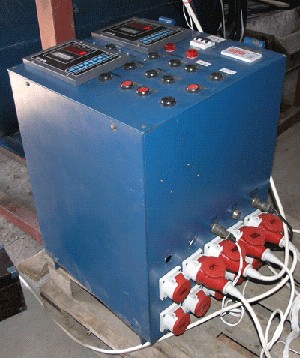

цифровой пульт управления (рис 3.). Цифровой пульт является "сердцем" комплекса дозации. На нем программируются режимы работы комплекса и задаются необходимые количества компонентов.
Большинство операций может выполняться как в автоматическом режиме, так и в "ручном", т. е. путем нажатия на дублирующие кнопки. В типовой комплектации из пульта выходит 10 трехфазных розеток. Т. е. к нему можно подключить до 10 устройств отвечающих за подачу компонентов в комплекс и регулирующих выдачу компонентов из него. Каждая розетка может нести нагрузку до 7КВт. По заявке клиента мощность розеток и их количество могут быть изменены.
Также на пульте базовой комплектации установлен цифровой таймер для запуска устройств, которые должны работать определенное количество времени. Например, в пенобетонном производстве таймером регулируется работа пеногенератора. При запуске таймера, на одну из розеток подается напряжение и при достижении заранее запрограммированного времени напряжение отключается.
При помощи пульта можно организовывать любые варианты работы комплекса и сопутствующего оборудования. Наше предприятие разрабатывает любые варианты автоматизации производств. Возможно подключение комплекса к персональному компьютеру.
рис 1.
Характеристики комплекса в базовой комплектации:
Бункер сыпучих | Бункер воды | Цифровой пульт | |
Обслуживающий персонал | - | - | 1 человек |
Масса в незагруженном состоянии | 900кг | 500кг. | 200кг |
Габариты | 1620х1620х2990мм | 600х600х2990мм | 1000х1000х1500мм |
Объем | 1200 литров | 300 литров | |
Напряжение питания | 380В | 380В | 380В |
Потребляемая мощность КВт\час | 2КВт | 1КВт | 1КВт |
рис 2. рис.3
Цены на все компоненты можно посмотреть в прайс-листе.
Дополнительные возможности:
введение пастообразных добавок в воду
Очень часто в бетонных и других производствах стоит задача введения заранее заданного количества пастообразных добавок в воду, используемую в производственном процессе. Нашим предприятием эта задача решена в виде дополнительного модуля к автоматическому дозирующему комплексу.
Пастообразные добавки загружаются в емкость героторного насоса. Насос при помощи закрепленного шланга подключается к бункеру воды. На цифровой пульт встраивается дополнительный таймер для управления временем работы героторного насоса. После заполнения бункера воды автоматически включается таймер и героторный насос работает заданное время (с точностью до 0,1 секунды). После окончания времени работы насоса автоматически включается перемешивание в бункере воды. Длительность перемешивания также регулируется цифровым таймером.
