Основания и фундаменты на вечномерзлых грунтах (стр. 23 )

1 - Коэффициент k0

λf/λth	Значения коэффициента k0 при tf, n, сут
200	225	250	275	300
1,0	1,0	1,0	1,0	1,0	1,0
1,1	0,87	0,96	0,98	0,99	1,0
1,2	0,78	0,93	0,97	0,99	1,0
1,3	0,72	0,90	0,96	0,99	1,0

Д.3 Среднегодовая температура многолетнемерзлого грунта на его верхней поверхности T′0, °С, определяется расчетом по условию обеспечения требуемых значений расчетной температуры грунтов в основании сооружения (7.2.7) с учетом мерзлотно-грунтовых и климатических условий участка строительства. Допускается принимать значение T′0 по таблице Д.2 в зависимости от среднегодовой температуры грунта T0, ширины сооружения В и глубины заложения фундаментов z с учетом температуры начала замерзания грунта Тbf.

2 - Значение температур

Значения T0 - Tbf, °C	Ширина сооружения В, м	Значения, °С, для фундаментов
столбчатых при глубине заложения z, м	свайных при глубине заложения z, м
1	3	5	7	10
-0,5	12	-10	-3,5	-5	-3	-2,5
24	-8	-2,5	-3,5	-2,5	-2
-1	12	-10	-3	-4	-2,5	-1,5
24	-8	-2,5	-3,5	-2	-1,5
-2	12	-9	-2	-3	-1,5	-1
24	-7	-2	-3	-2	-1
-5	12	-6,5	-1	-1	-1	-1
24	-6	~1	-2	-1	-1
-8	12	-3	-1	-1	-1	-1
24	-4	-1	-1	-1	-1
Примечания 1 Глубина заложения фундаментов z отсчитывается от уровня верхней поверхности многолетнемерзлого грунта. 2 При среднегодовой температуре наружного воздуха Тout выше табличных значений в расчетах следует принимать T′0 = Тout.

Д.4 Установленная расчетом по Д.2 среднегодовая температура воздуха в подполье Тс, а при естественном вентилировании подполья за счет ветрового напора обеспечивается подбором модуля его вентилирования М, определяемого соотношением

M = Av/Ab, (Д.2)

где Av - для подполий с продухами - общая площадь продухов; для открытых подполий - площадь, равная произведению периметра здания на расстояние от поверхности грунта или отмостки до низа ростверка свайного фундамента или фундаментных балок, м2;

Аb - площадь здания в плане по наружному контуру, м2.

Примечание - При отношении высоты подполья hc к ширине здания В менее 0,02 следует применять вентиляцию с механическим побуждением.

Д.5 Модуль вентилирования М, необходимый для обеспечения расчетной температуры воздуха в подполье Тс, а при его естественном вентилировании, вычисляется по формуле

(Д.3)

где kc - коэффициент, принимаемый в зависимости от расстояния между зданиями а и их высотой h, равным:

1,0 при а ≥ 5h

1,2 при a = 4h

1,5 при а ≤ 3h

Тin - расчетная температура воздуха в помещении, °С;

Tout - среднегодовая температура наружного воздуха, °С;

R0 - сопротивление теплопередаче перекрытия над подпольем, м2⋅°С/Вт;

Cv - объемная теплоемкость воздуха, принимаемая равной 1300 Дж/(м3⋅°С);

ka - обобщенный аэродинамический коэффициент, учитывающий давление ветра и гидравлические сопротивления, принимаемый равным: для сооружений прямоугольной формы - ka = 0,37; П-образной формы - ka = 0,3; Т-образной формы - ka = 0,33 и L-образной формы - ka = 0,29;

Va - средняя годовая скорость ветра, м/с (м/ч);

χ - безразмерный параметр; для открытых подполий принимается равным 0; для подполий с продухами определяется по формуле

(Д.4)

где Az - площадь цоколя для подполий с продухами, м2;

Rz - сопротивление теплопередаче цоколя, м2⋅°С/Вт;

ξ - параметр, учитывающий влияние расположенных в подполье коммуникаций на его тепловой режим, °С, определяемый по формуле

(Д.5)

где п - число трубопроводов;

lp, j - длина j-го трубопровода, м;

Tp, j - температура теплоносителя в j-м трубопроводе, °С;

tp, j - время работы j-го трубопровода в течение года, сут;

ty - продолжительность года, равная 365 сут;

Rp, j - сопротивление теплопередаче теплоизоляции j-го трубопровода м⋅°С/Вт;

χi - коэффициент потери напора на отдельных участках подполья, принимаемый по таблице Д.3.

3 - Коэффициент χi

Участок подполья	χi
Вход с сужением потока	0,50
Жалюзийная решетка	2,00
Поворот потока на 90°	1,32
Вход с расширением потока	0,64

Приложение E
(обязательное)

Расчет оснований при строительстве по способу стабилизации верхней поверхности многолетнемерзлых грунтов

Е.1 При строительстве по способу стабилизации верхней поверхности многолетнемерзлого грунта (6.4.4) глубина заложения фундаментов d должна удовлетворять условию

hth - 2 ≥ d ≥ df, n + 1, (Е.1)

где hth - глубина залегания верхней поверхности многолетнемерзлого грунта на начало эксплуатации сооружения, м;

df, n - нормативная глубина сезонного промерзания грунта, м.

Е.2 Расчет оснований фундаментов по несущей способности и деформациям следует производить в соответствии с требованиями СП 22.13330, СП 24.13330, настоящего свода правил.

Проверку фундаментов на устойчивость и прочность на воздействие сил морозного пучения грунтов необходимо производить согласно 7.4.1 - 7.4.5, принимая расчетную глубину сезонного промерзания грунта df = df, n + 1, м.

Е.3 Требуемый температурный режим грунтов оснований обеспечивается холодным подпольем, модуль вентилирования которого М определяется по формуле (Д.3), принимая среднегодовую температуру воздуха в подполье Тс, а, °С, равной

(Е.2)

где βf - коэффициент, определяемый по графикам рисунка Е.1 в зависимости от значений параметров ξf и ψf, определяемых по формулам

b = (df, n + 1)/B; (E.3)

(Е.4)

где tu - расчетный срок эксплуатации сооружения, с (ч).

Остальные обозначения те же, что в формулах приложения Д.

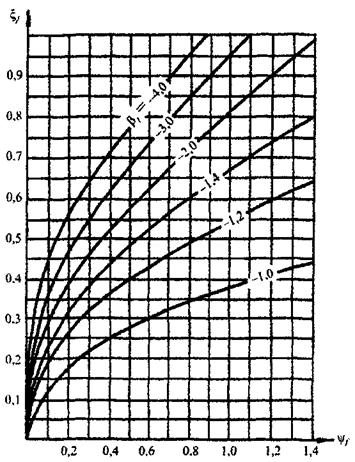

1 - Графики для определения коэффициента βf

Е.4 Положение верхней поверхности многолетнемерзлого грунта под сооружением при принятой Е.3 расчетной температуре воздуха в подполье Tc, a должно быть проверено расчетом по глубине оттаивания грунта под сооружением H, определяемой в соответствии с указаниями К.5, принимая в формуле (К.15) значение Тin = Тс, a + 1,1, °С и коэффициент αR = 0.

В случае, если при полученной расчетом глубине оттаивания грунта H (считая от поверхности многолетнемерзлого грунта), осадка основания превысит предельно допустимое для данного сооружения значение, следует предусматривать дополнительные мероприятия по регулированию глубины оттаивания основания.

Приложение Ж
(рекомендуемое)

Расчет свайных фундаментов на действие горизонтальных нагрузок и воздействий

Ж.1 Данное приложение не относится к расчету свайных фундаментов опор мостов на действие горизонтальных нагрузок, который следует производить в соответствии с требованиями СП 35.13330 с учетом указаний 12.17.

Ж.2 При расчете свайных фундаментов на действие горизонтальных нагрузок (сил и/или моментов) и воздействий (температурного расширения ростверка и пр.) следует рассматривать следующие расчетные схемы:

схема 1 - свая погружена в твердомерзлый грунт, глубина сезонного оттаивания которого dth ≤ 5b, где b - размер поперечного сечения сваи в направлении действия горизонтальной силы; свая принимается жестко заделанной в основание на глубине dth + 1,5b, сопротивление расположенных выше слоев грунта не учитывается;

схема 2 - свая погружена в твердомерзлый грунт, глубина сезонного оттаивания которого dth > 5b, условия заделки сваи те же, что и в схеме 1, а вышерасположенные грунты рассматриваются как линейно-деформируемая среда с коэффициентом жесткости, возрастающим пропорционально глубине в пределах каждого однородного слоя; эту схему допускается также принимать при dth ≤ 5b, если сезоннооттаивающий слой сложен маловлажными крупнообломочными и песчаными грунтами средней плотности и плотными, а также глинистыми грунтами с показателем текучести в талом состоянии IL ≤ 0,75;
