Это устройство будет размещаться последовательно с соплом колонки. Оно преобразовывает поток топлива во вращения вала. Один поворот объемного дозировщика MA26 представляет сбой топливный поток объемом 70 сантилитров (10-2 л).
Кожух MP-T1 помещается сверху объемного дозировщика. Этот кожух содержит в себе электронную часть блока MP-T1 (расположенную на основании), 3 шестерни и магнитный диск. Вращение вала дозировщика объема будет передаваться 3-мя шестернями на магнитный диск. Соотношение скорости вал объемного дозировщика : магнитный диск = 1: 3.5.
Так что один поворот диска представляет собой 20 сантилитров.
Электронные выходы импульсного генератора MP-T1, которые содержат импульсы "сантилитр", соединены со входами калькулятора.
Один или большее количество импульсных генераторов, каждый с 4 проводными соединениями, подсоединены к калькулятору.
Это соединение содержит две импульсных линии и две линии питания для подвода питания к импульсному генератору.
1.2.2 ФУНКЦИОНАЛЬНОЕ РАЗБИЕНИЕ ЭЛЕКТРОНИКИ MP-T1
Электроника MP-T1 следит за переводом изменений магнитного поля а правильное число импульсов "сантилитр", которые необходимы для калькулятора. Электроника MP-T1 может быть разделена на следующие функциональные блоки. Функции различных блоков описаны на следующих страницах. Все цифровые функции электроники MP-T1 объединены в блоке Asic.
Подсчет противотока (сантилитры) Таймер Компаратор
Обратный подсчет подсчет вперед Переполнение Не равно
Выходной драйвер
Импульсные линии А и B
Отключен
Последовательный детектор Дефект датчика Ошибка Части блока Asic
Цифровой фильтр
Датчики эффекта Холла (направление)
Магнитный диск
Датчик эффекта Холла (обнаружение неисправностей) Страница 11
Магнитный диск
Диск содержит одно внешнее кольцо, разделенное на 20 поляризованных северных и 20 поляризованных южных магнитных частей и одно внутреннее кольцо, разделенное на 10 поляризованных северных и 10 поляризованных южных магнитных частей. Диск будут управляться, как уже упоминалось выше, объемным дозировщиком. Поток жидкости в прямом направлении (эта жидкость покинула измерительный преобразователь) приводит к перемещению диска против часовой стрелки. Если жидкость идет в обратном направлении назад диск будет вращаться по часовой стрелке.
Диск может немного перемещаться в обоих направлениях, это будет вызываться колебаниями импульсного генератора MP-T1. Эти перемещения называются "колебаниями (осцилляциями) диска". Колебания никогда не будут приводить к появлению импульсов сантилитров на выходе импульсного генератора MP-T1.
Датчики эффекта Холла (направление)
Два датчика (датчик А и датчик B) расположены выше внешнего кольца диска. Они используются для указания направления вращения диска. Каждое перемещение на сигнал, приходящий от датчика B, представляет собой половину сантилитра.
Датчик эффекта Холла (обнаружение неисправностей)
Третий датчик (датчик C) помещен выше внутреннего кольца диска. Из-за того, что это кольцо содержит 10 северных поляризованных и 10 южных магнитных частей, выходная частота этого датчика будет равна половине частоты, приходящей от двух других датчиков. Эта разность в частоте делает возможным проводить различие между нормальной работой, дефектами датчика или дисковыми колебаниями (осцилляциями).
Цифровой фильтр
Эта часть убирает шумовые выбросы короче 8 мкс, приходящие от сигналов датчика.
Детектор последовательности
Детектор последовательности отличает различные перемещения диска за счет анализа трех сигналов датчика.
Подсчет противотока (сантилитры)
Когда диск поворачивается по часовой стрелке детектор последовательности генерирует импульсы обратного подсчета (противотока). В буфере подсчета противотока накапливаются число импульсов противотока. Когда значение буфера достигает 20 сантилитров (40 импульсов), он выдаст сообщение о переполнении. Если диск поворачивается против часовой стрелки, детектор последовательности генерирует импульсы прямого подсчета. Значение буфера подсчета противотока уменьшается импульсами прямого подсчета, пока это значение не достигает значения 0 сантилитров. В этой точке буфер не будет больше уменьшаться, и переключатель будет закрыт так, чтобы таймер получал импульсы прямого подсчета на его триггерном входе.
Таймер (400 мкс)
Импульс на входе триггера таймера запустит этот 400 мкс таймер. В течение этих 400 мкс этот таймер включит выходной драйвер для линии А (или B). Каждая половину сантилитра таймер переключается между линиями А и B. Так, если был импульс на выходной линии A, то через половину сантилитру позже за ним будет следовать импульс на выходной линии B. За импульсом на выходной линии B будет следовать импульс на выходной линии A и т. д.
Страница 12
Выходной драйвер
Выходной драйвер необходим для подачи тока, необходимого для входов калькулятора. Кроме того, он обеспечивает задержку из низкого в высокое значение напряжения импульса сантилитра на выходных линиях А и B. Назначение этой задержки - предотвращение перекрестных помех между двумя импульсными линиями и интерференции на других линиях.
Компаратор
Этот блок проверяет вход и выход выходного драйвера в течение 400 мкс импульса. Если выходная линия находится в состоянии высокого напряжения (неактивное состояние), в то время как вход драйвера активизирован, то он пошлет сигнал "не равно" на блок погрешности.
На входы компаратора, используемого для мониторинга линий А и B, поставлен цифровой фильтр. Этот фильтр удаляет помехи (импульсы с длительностью менее 32 мкс) из этих двух сигналов.
Ошибка
Здесь собираются сигналы типа "переполнение", "дефект датчика" и "не равно".
Когда имеются один или большее число таких сигналов, то вырабатывается сигнал ошибки. Это сигнал может быть сброшен только путем отключения питания от блока MP Т1А. При появлении сигнала об ошибке выходной драйвер будет заблокирован, так что выходные линии будут находиться в состоянии низкого напряжения (индикация ошибки MP-T1).
Страница 13

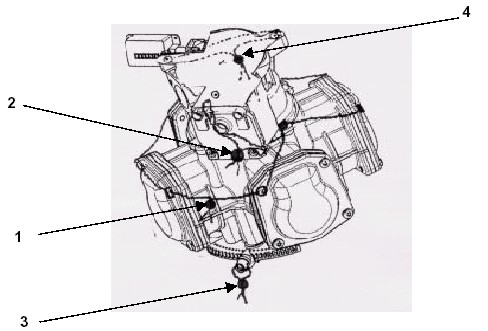

1.3 Герметизация MP-T1 MA26
Герметизация поршня
Уплотняющий провод проходит через головку винта уплотнения, установленного на концевой крышке каждого поршня. Этот уплотняющий провод отклоняется также вверх между двумя из торцевых крышек при его пропускании через уплотняющий винт с целью дополнительного зажатия верхнего кожуха к корпусу дозировщика.
Уплотняющий провод туго натягивается и устанавливается уплотнение для доступа штампа выше градуировочного сектора.
Герметизация импульсного генератора
Уплотняющий провод проходит через отверстия в правом нижнем углу корпуса импульсного генератора и корпуса дозировщика, затем проходит по диагонали поперек передней части импульсного генератора для его пропускания либо через отверстие в монтажной пластине дозировщика или через переднюю головку монтажного винта дозировщика.
Уплотняющий провод туго натягивается и устанавливается уплотнение для доступа штампа выше градуировочного сектора.
Герметизация калибровки
Уплотняющий провод проходит через отверстия в калибровочной контргайке, туго натягивается и устанавливается уплотнение.
Герметизация дозировщика
Дозировщик герметизирован в колонке за счет пропускания уплотняющего провода через две головки монтажных винтов дозировщика.
Уплотняющий провод туго натягивается и устанавливается уплотнение для доступа штампа на верхней части гидравлического пакета
Страница 14
Эта страница специально оставлена пустой
Страница 15
