2.4 Импульсный генератор MP-T1, механизмы привода и счетчик 20
Страница 16
2. СПИСОК ЧАСТЕЙ

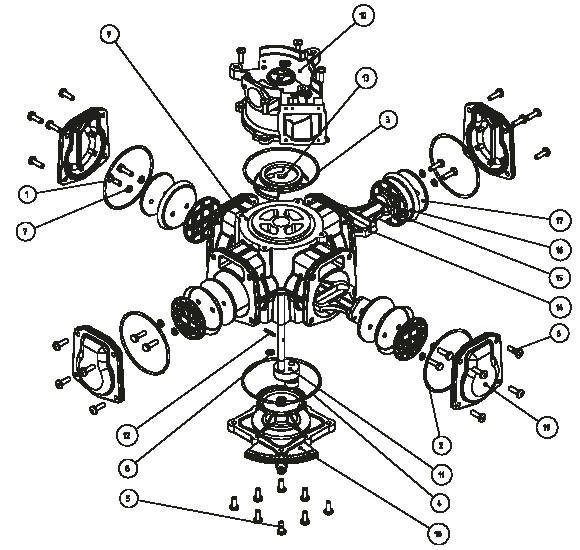

2.1 Дозировщик MA 26
Страница 17
№ | Ссылка | Описание |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 | 901106 900015-010 900050-009 900050-010 900050-011 900053-002 900053-003 900101-004 900103-002 901240 901246 901260 901264 900008-005 900047-001 901265 901266 901267 901268 901269 901270 901271 901277 | Сборка дозировщика МА26 Винт M6-20 Уплотнительное кольцо 94,5 x 3 Уплотнительное кольцо 104,2 x 3 Уплотнительное кольцо 110 x 3 Винт M6-16 Винт M6-20 Плоское уплотнение Кольцевые фиксаторы Сборка корпуса (кожуха) Сборка коллектора Коленчатый вал Валик Латунная шайба Truarc кольцо Штифт привода Поворотный клапан Стержень Диск поршня Уплотнение поршня Затягивающий диск Сборка нижнего основания Крышка |
Страница 18
2.2 Коллектор MA 26
№ | Ссылка | Описание |
1 2 3 4 5 6 7 | 900053-001 901247 901249 901251 901252 901256 901257 | Винт M4-10 Коллектор с опорой Сборка клапана для обратного хода (потока) (соединение внахлестку) Фланцевое уплотнение (зеленый viton) Латунная шайба Пружина Плоское уплотнение |
Страница 19
2.3 MA26 Крышка основания
№ | Ссылка | Описание |
1 2 3 4 5 6 7 8 | 900017-004 900050-003 900101-005 901272 901273 901274 901275 901276 | Винт из нержавеющей стали M8-50 Уплотнительное кольцо 13.6 x 2.7 Плоское уплотнение Крышка основания Регулирующий кулачок Регулирующий рычаг Уплотняющий винт Уплотнение для корпуса |
Страница 20
2.4 MP-T1 Импульсный генератор, передаточные механизмы и сумматор
№ | Ссылка | Описание |
1 2 3 4 5 6 | 900643-001 901280 901281 901283 901284 900843 900743-002 900043-001 | Винт из нержавеющей стали M6-12 Колесо червяка Передаточный механизм промежуточного вала Ведущее колесо импульсного генератора Сборка основания сумматора Импульсный генератор MP-T1 с кабелем Механический сумматор Контргайка для сумматора M10x1.00 |
Страница 21
3 ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК 22
3.1 Блокировка поршневого дозировщика 22
3.2 Градуировочная ошибка 23
3.3 Внешняя утечка 23
Страница 22
3.3 ПОИСК И УСТРАНЕНИЕ НЕПОЛАДОК
3.1 Блокировка дозировщика
Нет
Проверить насос
Да
Нет
Проверить сопло
Проверить соленоидные
клапаны
Да
Поврежденный механизм
Страница 23

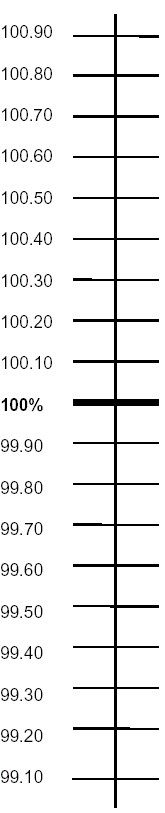

3.2 Градуировочная ошибка
Положительная ошибка дисплея/не достаточно жидкости в емкости:
- Внешняя утечка
Регулировка дозировщика (см. раздел 1.1.7)
Отрицательная ошибка дисплея / Слишком много жидкости в канистре.
- Устраните повреждения в кулачке
Если ошибка минимального потока больше, чем ошибка максимального потока более чем на 0.5 %:
То происходит внутренняя утечка через:
- уплотнения поршня диафрагму поворотный клапан
3.3 Внешняя утечка
Утечка: через ведущий вал: дефектное фланец (выступ) уплотнения
… под коллектором: дефектное уплотнительное кольцо
… под крышкой: дефектное уплотнительное кольцо крышки
… через регулировочную ось: дефектная уплотнительное кольцо регулировочной оси
… под нижним основанием: дефектное уплотнительное кольцо нижнего основания
Эта страница специально оставлена пустой
