Вектора модулярности задаются в соответствующей табличной форме пакета, затем запускается процедура кластерного анализа с указанными настройками, после выполнения которой выдаются результаты классификации. Затем используется ряд опций, позволяющих проводить требуемый анализ результатов. Конкретные результаты по кластеризации веб-сайтов будут приведены в следующих главах.

Глава 3. Экспериментальная часть

3.1. Список исследуемых сайтов факультетов и институтов СПбГУ

Название факультета/института	URL сайта
Биологический факультет	http://bio. spbu. ru
Восточный факультет	http://orient. spbu. ru
Факультет искусств	http://arts. spbu. ru
Математико-механический факультет	http://math. spbu. ru
Факультет международных отношений	http://sir. spbu. ru
Факультет политологии	http://politology. spbu. ru
Факультет прикладной математики - процессов управления	http://apmath. spbu. ru
Факультет психологии	http://www. psy. spbu. ru
Факультет свободных искусств и наук	http://artesliberales. spbu. ru
Факультет социологии	http://soc. spbu. ru
Факультет стоматологии и медицинских технологий	http://dent. spbu. ru
Физический факультет	http://phys. spbu. ru
Филологический факультет	http://phil. spbu. ru
Экономический факультет	http://econ. spbu. ru
Юридический факультет	http://law. spbu. ru
Факультет Военного обучения	http://fvo. spbu. ru
Институт "Высшая школа менеджмента"	http://gsom. spbu. ru
Институт наук о Земле	http://earth. spbu. ru
Институт "Высшая школа журналистики и массовых коммуникаций"	http://jf. spbu. ru
Институт истории	https://history. spbu. ru
Институт философии	http://philosophy. spbu. ru
Институт химии	http://chem. spbu. ru

3.2. Ход исследования

С помощью RCCrawler были просканированы все сайты из списка в п. 3.1. Использованные файлы settings. ini и hosts. txt находятся в приложении.

Все сайты были просканированы до конца, кроме сайта биологического факультета, для которого было применено ограничение по 4-й уровень включительно. Для каждого отсканированного сайта был получен файл, содержащий перечень страниц (соответствующих вершинам веб-графа) и перечень внутренних гиперссылок (соответствующих дугам веб-графа).

Для каждого отсканированного сайта по полученным файлам с использованием программного пакета Gephi был построен соответствующий  веб-граф, реализована их визуализация, сделан расчёт значения модулярности и построены все сообщества (модули), на которые разбивается веб-граф.

Визуализация полученных веб-графов произведена в укладке Yifan Hu [7]. Для наглядности вершина, соответствующая начальной странице сайта, имеет больший размер и отличный от других вершин цвет. Также, в некоторых случаях относительно небольшие вершины сильно отдаленные от основной части графа находятся за гранями изображения. Также, из-за размера изображений некоторые дуги могут стать незаметными. Но, стоит заметить, что изолированных вершин в графах нет. Параметры укладки и рендеринга описаны в приложении.

Далее был произведен кластерный анализ полученного множества векторов модулярности в пакете STATISTICA.

3.3. Сводные данные по результатам сканирования сайтов Биологический факультет

URL:	http://bio. spbu. ru
Количество вершин:	7259
Количество дуг:	238952
Мера модулярности:	0,344
Количество сообществ:	5

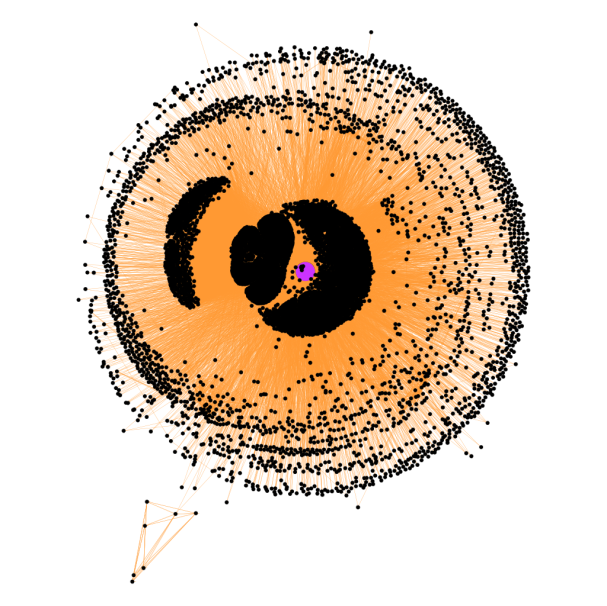

Вектор модулярности:	[2572,2286,1259,1063,79]	Рис. 2. Веб-граф сайта биологического факультета

Восточный факультет

URL:	http://orient. spbu. ru
Количество вершин:	1042
Количество дуг:	16054
Мера модулярности:	0,380
Количество сообществ:	5

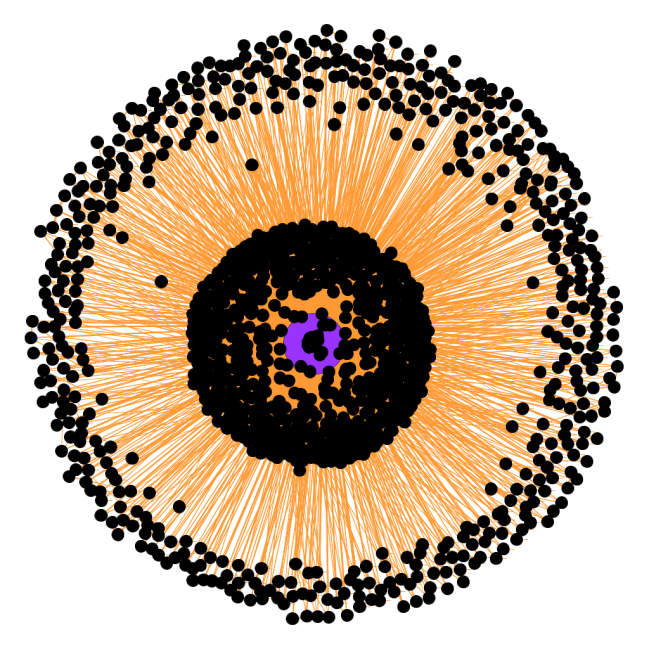

Вектор модулярности:	[625,267,64,33,26]	Рис. 3. Веб-граф сайта восточного факультета

Факультет искусств

URL:	http://arts. spbu. ru
Количество вершин:	1146
Количество дуг:	26494
Мера модулярности:	0,129
Количество сообществ:	8
Вектор модулярности:	[501,453,72,54,35,22,15,12]	Рис. 3. Веб-граф сайта факультета искусств

Математико-механический факультет

URL:	http://math. spbu. ru
Количество вершин:	2816
Количество дуг:	51234
Мера модулярности:	0,449
Количество сообществ:	25

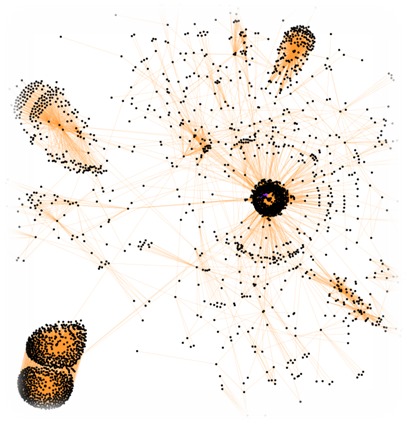

Вектор модулярности:	[793,447,447,328,248,166,62,62,57,45,45,21,21,17,11,10,8,6,4,4,3,3,2,2,2,2]	Рис. 4. Веб-граф сайта математико-механического факультета

Факультет международных отношений

URL:	http://sir. spbu. ru
Количество вершин:	14231
Количество дуг:	238952
Мера модулярности:	0,065
Количество сообществ:	49
Вектор модулярности:	[1784,1784,1696,1692,1689,1676,1675,209,132,126,66,58,55,50,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,44,43]	Рис. 5. Веб-граф сайта факультета международных отношений

Факультет политологии

URL:	http://politology. spbu. ru
Количество вершин:	996
Количество дуг:	38921
Мера модулярности:	0,009
Количество сообществ:	3

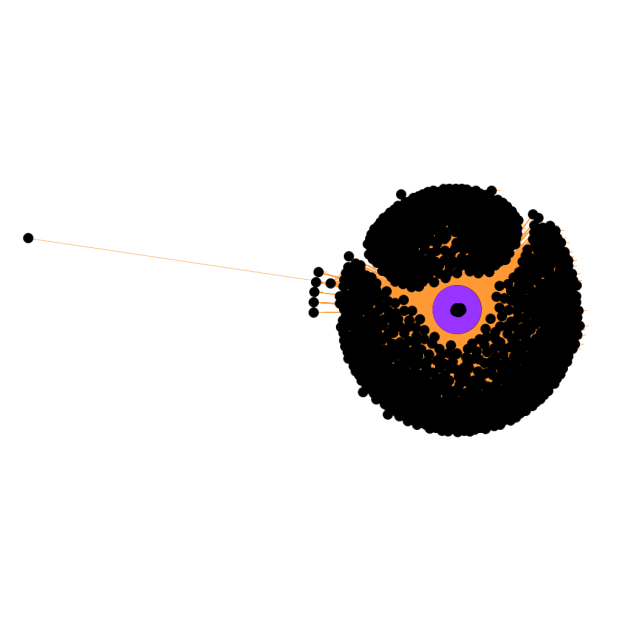

Вектор модулярности:	[482,452,62]	Рис. 6. Веб-граф сайта факультета политологии

Факультет прикладной математики - процессов управления

URL:	http://www. apmath. spbu. ru
Количество вершин:	4385
Количество дуг:	271261
Мера модулярности:	0,465
Количество сообществ:	37

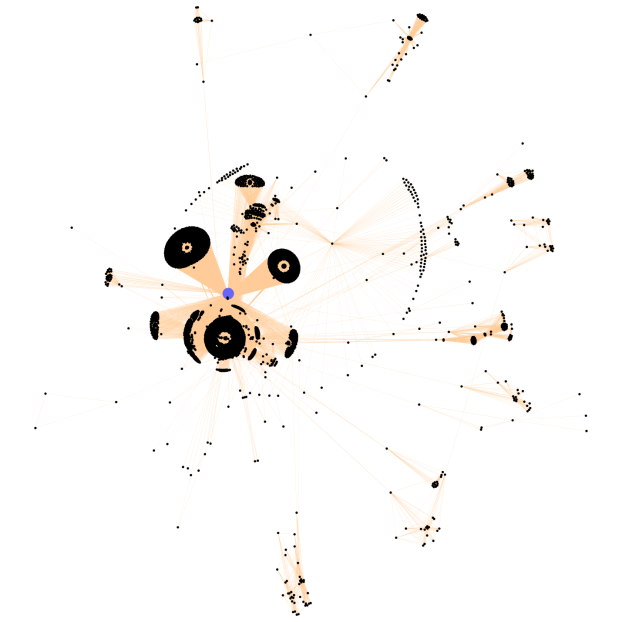

Вектор модулярности:	[1690,792,687,223,102,95,79,72,66,46,41, 41,40,38,36,35,31,29,25,25,21,21,20,19,17,15,14,13,12,8,8,7,5,3,3,3,3]	Рис. 7. Веб-граф сайта факультета прикладной математики - процессов управления

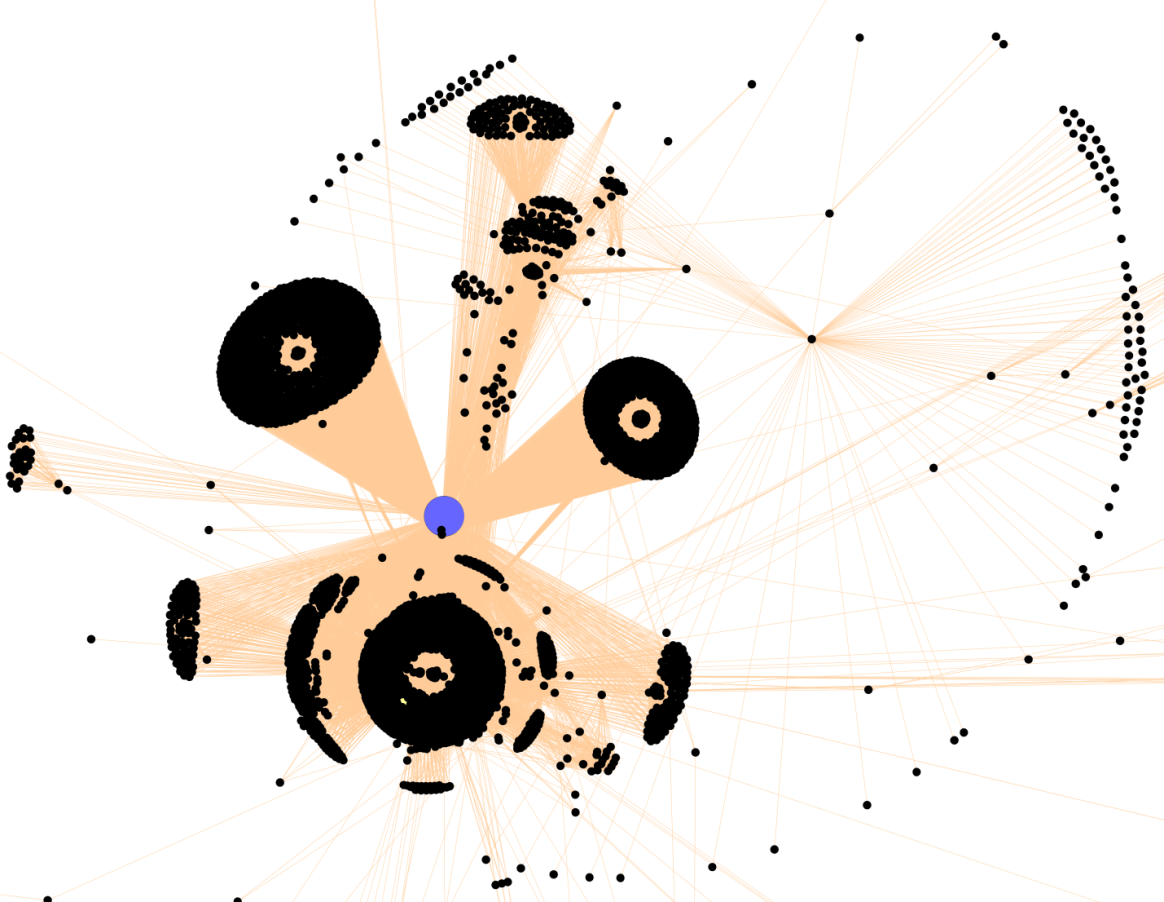

Рис. 8. Веб-граф сайта факультета прикладной математики - процессов управления. Основная часть.

Факультет психологии

URL:	http://www. psy. spbu. ru
Количество вершин:	1025
Количество дуг:	31156
Мера модулярности:	0,199
Количество сообществ:	6

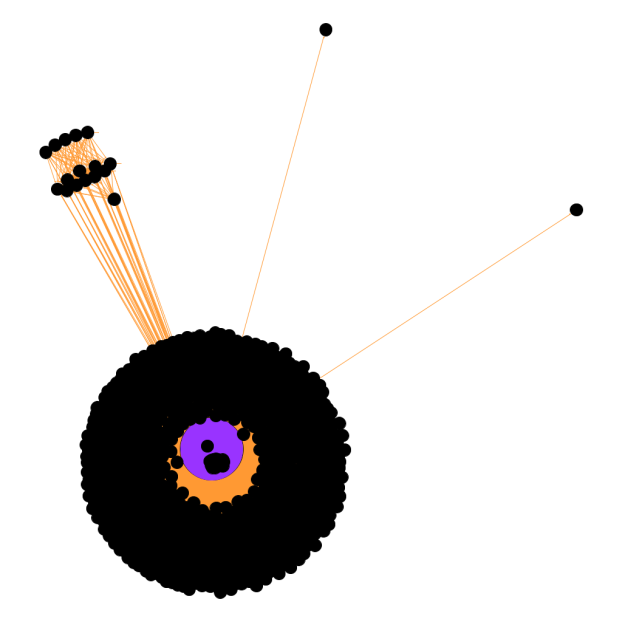

Вектор модулярности:	[553,323,44,38,36,31]	Рис. 9. Веб-граф сайта факультета психологии

Факультет свободных искусств и наук

URL:	http://artesliberales. spbu. ru
Количество вершин:	6232
Количество дуг:	468764
Мера модулярности:	0,394
Количество сообществ:	2

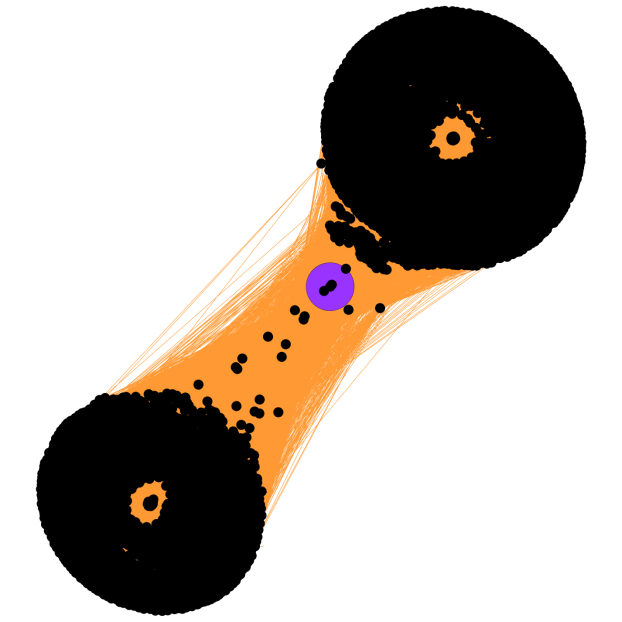

Вектор модулярности:	[4125,2107]	Рис. 10. Веб-граф сайта факультета свободных искусств и наук

Факультет социологии
