Снятие облицовочной панели потолка, седан.
–
| Полностью открыть подъемно-сдвижной люк, если есть.
|
–
| Снять центральную консоль:
|
Jetta 2005 ►, Golf Variant 2007 ►
|
⧫
| Снятие и установка центральной консоли, исполнение Basis (Jetta 2005 ►, Golf Variant 2007 ►) → Глава.
|
⧫
| Снятие и установка центральной консоли, исполнение Highline (Jetta 2005 ►, Golf Variant 2007 ►) → Глава.
|
Jetta 2010 ►, Golf Variant 2010 ►
|
⧫
| Снятие и установка центральной консоли, исполнение Basis (Jetta 2010 ►, Golf Variant 2010 ►) → Глава.
|
⧫
| Снятие и установка центральной консоли, исполнение Highline (Jetta 2010 ►, Golf Variant 2010 ►) → Глава.
|
 Инструкция
| | |

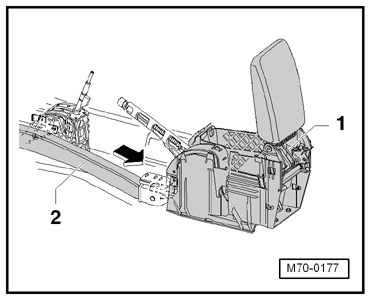

При снятии центральной консоли исполнения Highline не требуется демонтаж кронштейна -1- облицовки центральной консоли.
|
–
| Снять патрубок (для воздуховодов центральной консоли) -2- движением в направлении - стрелки-.
|
 Инструкция
Снятие передних сидений не требуется.
|
Автомобили с КП DSG и АКП
|
–
| С помощью аварийной разблокировки освободить рычаг селектора и перевести его в положение „S“ → Трансмиссия; Группа ремонта37.
|
 Инструкция
Накрыть верхнюю часть рычага тряпками и т. п., чтобы он не повредил панель потолка.
|
–
| Снять потолочные плафоны освещения и выключатели → Электрооборудование; Группа ремонта96
|
–
| Снять концевую накладку потолка → Глава
|
–
| Снять верхнюю облицовку левой и правой стоек А → Глава.
|
–
| Снять верхнюю облицовку левой и правой стоек В → Глава.
|
–
| Снять облицовку левой и правой стоек С → Глава
|
| |
|
Автомобили с подъемно-сдвижным люком
|
–
| Вставить клин - T10039/1- между рамкой -1- и облицовочной панелью потолка -2-.
|
–
| С помощью съемника - T10039- отделить рамку от панели потолка по всему периметру - стрелка-.
|
–

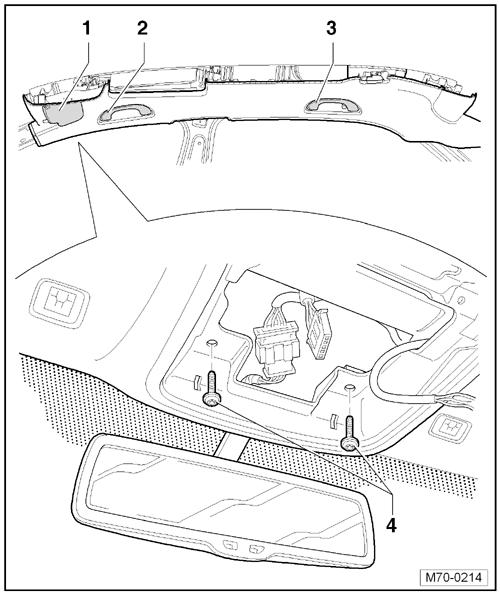

| Снять правый и левый солнцезащитные козырьки -1- → Глава.
|
–
| Снять правые и левые потолочные ручки -2- и -3-.
|
Инструкция
Заменить все скобы, расположенные в креплениях ручек.
|
Автомобили с датчиком дождя в зеркале заднего вида
|
–
| Снять внутрисалонное зеркало заднего вида с датчиком дождя → Глава.
|
Автомобили с системой автоматического регулирования дистанции в зеркале заднего вида
|
–
| Снять внутрисалонное зеркало заднего вида с системой автоматического регулирования дистанции → Глава.
|
–
| Выкрутить два винта -4- (2 Н·м).
|
–
| Выкрутить винты -1-, расположенные слева и справа в панели потолка (2Н·м).
|
 Осторожно!
Крайне осторожно выполнить следующие операции, чтобы не повредить панель потолка.
|
|
–
| Немного опустить облицовку потолка вниз и отсоединить от нее имеющиеся жгуты проводов.
|
–
| Перевести спинки передних сидений в крайнее заднее положение.
|
–
| Извлечь облицовку потолка из автомобиля через дверь переднего пассажира.
|
