Лабораторная работа № 4

Решение задач на топокарте

  Цель. Научиться читать по карте рельеф: усвоить условные знаки и принципы изображения рельефа; определять формы, структурные линии и характерные точки, направления и форму скатов; рассчитать высоты точек местности и превышения между ними, углы наклона скатов и уклоны линий местности. Получить навыки решения задач, возникающих при проектировании и строительстве инженерных сооружений с учетом рельефа местности: выбирать по карте трассы линейных сооружений, строить профили, определять границы водосборных площадей.

  Пособия, материалы, приборы, принадлежности. Комплект учебных топографических карт, циркуль-измеритель, линейка, поперечный масштаб, микрокалькулятор.

  С карты скопировать на кальку изображение рельефа на площади, ограниченной горизонтальными и вертикальными линиями сетки прямоугольных координат. На кальке показать:

1. формы рельефа (на изображениях холмов и гор проставить букву Г, впадин – В, лощин – Л, хребтов – Х, седловин – С, оврагов – О, промоин – П, обрывов – Об, осыпей – Ос, курганов – К, ям и карьеров – Я);

2. водоразделы – тонкими линиями коричневого цвета, водосборы – пунктиром того же цвета;

3. подписи высот точек I, II, III;

4. точки, имеющие максимальную и минимальную отметки, превышение между ними;

5. среднюю, минимальную и максимальную крутизну ската по заданному направлению;

6. средний, минимальный и максимальный уклоны по заданному направлению. Для определения уклонов вычертить на этой же кальке график заложений.

Исходные данные.

Масштаб карты	Линии сетки	Точки, отметки которых необходимо определить	Направления для определения
горизон- тальные	верти- кальные	I	II	III	крутизны ската	уклона

Решение упражнений:

Выполнил: ________________________________

Принял:  ________________________________

Лабораторная работа № 5

Измерение горизонтальных углов

Цель. Освоить методику измерения горизонтального угла разными способами. Измерить горизонтальный угол способом приемов, результаты измерений записать в журнал.

Пособия, материалы, приборы, принадлежности. Теодолит 2Т30, журнал измерения горизонтальных углов.

Перед измерением углов на местности необходимо над каждой вершиной их устанавливать теодолит в рабочее положение, т. е. производить:

1) центрирование,

2) горизонтирование,

3) установку зрительной трубы по глазу и по предмету.

Журнал измерения углов

№ станций	№точек визирования	полуприем	Горизонтальный круг
Отсчеты	Углы из 1-го и 2-го полуприемов	Средний угол
о	'	о	'	о	'
1	2	3	4	5	6
КЛ КП
КЛ КП
КЛ КП
КЛ КП

Выполнил  ___________________________

Принял  ___________________________

Лабораторная работа № 6

Измерение вертикальных углов

Цель. Освоить методику измерения горизонтального угла разными способами. Измерить вертикальный угол, определить место нуля, при необходимости привести МО к нулю, измерить азимут (А) заданного направления при помощи буссоли, результаты измерений записать в журнал.

Пособия, материалы, приборы, принадлежности. Теодолит 2Т30, журнал измерения вертикальных углов.

№ станций	№ точек визирования	полуприем	Вертикальный круг
Отсчеты	Место нуля	Вертикальный угол угол
о	'	о	'	о	'
1	2	3	4	5	6
КЛ КП
КЛ КП
КЛ КП
КЛ КП

МО=

А =

Выполнил  ___________________________

Принял  ___________________________

Лабораторная работа № 7

Обработка результатов измерений горизонтальных и вертикальных углов теодолитного хода

Цель. Освоить методику вычисления  и увязывания горизонтальных и вертикальных углов при обработке полевых геодезических материалов.

Исходные данные:

Дирекционные углы

б 11-7 = ____________________

Координаты пункта полигонометрии пп 7

X = ______________________

Y = ______________________

Отметка пункта полигонометрии ПП 7, м

H = ______________________

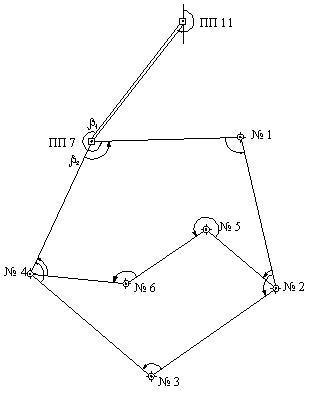

Схема

теодолитно-высотного хода

Исходные данные по вариантам

Вар. №	Дирекционный угол	Координаты  пп7 , м	Отметка  пп7, Н, м
б 11-7	Х	У
163˚50′	6304,21	5679,36	262,22
164˚51′	6314,72	5689,86	260,48
165˚53′	6325.23	5700.36	253.74
166є54′	6335.74	5710.86	270.66
167є 56′	6346.25	5721.36	254.68
168є 57′	6356.76	5731.86	259.28
169˚59′	6367.27	5742,36	261,57
171˚ 00′	6377.78	5752,86	262,08
172˚02′	6388.29	5763,36	263,21
173˚03′	6398.70	5773,86	265,54
174˚05′	6409.24	5784,36	266,73
175˚06′	6419.74	5794,86	267,43
176˚08′	6430.24	5807,36	268,24
177˚09′	6440,74	5815,86	269,49
178˚11′	6451,24	5826,36	271,14
179˚12′	6461,74	5836,86	266,09
180˚14′	6472,24	5847,38	268,97
181˚15′	6482,84	5857,72	272,32
182˚17′	6493,73	5868,33	270,04
183˚18′	6503,98	5878,94	259,76
184˚20′	6514,24	5889,85	263,36
185˚21′	6524,72	5899,25	246,72
186˚23′	6535,14	5910,84	256,92
187˚24′	6545,72	5920,74	283,37
188˚26′	6556,85	5931,52	254,28
189˚27′	6566,86	5941,57	246,64
190˚29′	6577,19	5952,28	255,55
191˚30′	6587,25	5962,74	239,93
192˚32′	6598,68	5973,39	260,60
193˚33′	6608,44	5983,86	229,36

Журнал измерения горизонтальных углов

станция i= …м	точки визи рова ния	Полу прием	Горизонтальный круг
отсчеты	Угол из 1-го и 2-го полуприемов	Средний угол
°	'	°	'	°	'
пп7 1.47	пп11	кл кп	00 235	00 04
1	кл кп	85 320	30 34
4	кл кп	208 83	31 35
пп11	кл кп	00 235	01 04
1 1.50	пп7	кл	117	35
2	1	17
пп7	кп	200	05
2	83	47
3 1.51	2	кл	338	12
4	221	03
2	кп	155	48
4	38	40
2 1.49	1	кл кп	0 180	00 00
3	кл кп	258 78	31 31
5	кл кп	326 146	05 06
1	кл кп	0 180	00 00
4 1.48	3	кл кп	0 180	00 01
пп7	кл кп	277 97	54 56
6	кл кп	324 144	56 57
3	кл кп	0 180	00 01
5 1.50	2	кл	163	45
6	277	36
2	кп	345	06
6	98	57
6 1.52	5	кл	211	28
4	57	53
5	кп	28	46
4	235	11

Журнал измерения вертикальных углов
