Геодезия (стр. 6 )

№	Реп.1	Реп.2	б1	R1	б2	R2	А
1	90,940	102,895	25°25'	500	30°39'	110	97°
2	92,913	104,873	25°35'	490	30°58'	150	111°
3	95,930	107,863	25°45'	480	32°13'	190	117°30'
4	98,911	110,841	25°55'	470	31°28'	200	124°45'
5	100,914	112,834	30°10'	460	31°37'	100	139°25'
6	103,955	115,915	31°40'	450	32°24'	110	142°30'
7	105,910	117,830	32°58'	440	32°53'	120	147°15'
8	107,957	119,909	41°14'	430	33°13'	130	150°45'
9	110,905	122,835	41°35'	420	34°25'	140	154°15'
10	115,944	127,824	42°32'	410	35°28'	150	159°30'
11	120,964	132,924	43°43'	400	36°35'	160	162°45'
12	122,950	134,910	44°55'	390	37°42'	170	164°15'
13	125,910	137,830	45°12'	380	38°29'	170	168°30'
14	127,930	139,888	45°51'	370	39°56'	180	171°00'
15	132,910	144,890	46°14'	360	40°07'	190	174°15'
16	135,900	147,828	46°25'	350	41°14'	200	178°30'
17	140,958	152,918	46°47'	340	42°26'	190	179°45'
18	144,905	156,820	47°15'	330	43°32'	180	185°00'
19	147,901	159,821	47°33'	320	44°44'	170	190°15'
20	150,910	162,870	47°54'	310	45°58'	160	196°30'
21	152,959	164,889	48°15'	300	46°03'	150	205°45'
22	156,958	168,877	48°38'	290	47°18'	140	217°00'
23	159,930	171,890	49°27'	280	48°23'	130	223°15'
24	163,902	175,832	49°23'	270	49°27'	120	227°30'
25	167,971	179,951	50°35'	260	50°32'	110	232°45'
26	171,954	183,912	50°48'	290	51°47'	100	247°00'
27	175,946	187,846	50°29'	300	52°54'	110	255°15'
28	178,974	190,971	51°08'	310	53°07'	120	264°30'
29	181,930	193,887	51°37'	320	54°14'	130	279°45'
30	184,971	196,951	51°57'	330	55°22'	140	284°00'

Лабораторная работа № 12

Построение продольного профиля  трассы

Цель. Вычертить продольные и поперечные профили трассы дороги.  Пособия, материалы, приборы, принадлежности. Миллиметровая бумага, журнал нивелирования с вычисленными отметками, пикетажная книжка, чертежные принадлежности

Продольные и поперечные профили трассы дороги составляют по материалам журнала геометрического нивелирования и пикетажной книжки.

Лабораторная работа № 13

Графическое оформление продольного и поперечного профилей

Цель. Оформление и сдача продольных и поперечных профилей трассы.

Пособия, материалы, приборы, принадлежности. Миллиметровая бумага, журнал нивелирования с вычисленными отметками, пикетажная книжка, чертежные принадлежности.

Выполнил  ___________________

Принял  ___________________

Лабораторная работа № 14

Нивелирование  поверхности по квадратам

Цель. Определение высот  на участке местности.

Пособия, материалы, приборы, принадлежности. Миллиметровая бумага, полевая схема с вычисленными отметками, чертежные принадлежности.

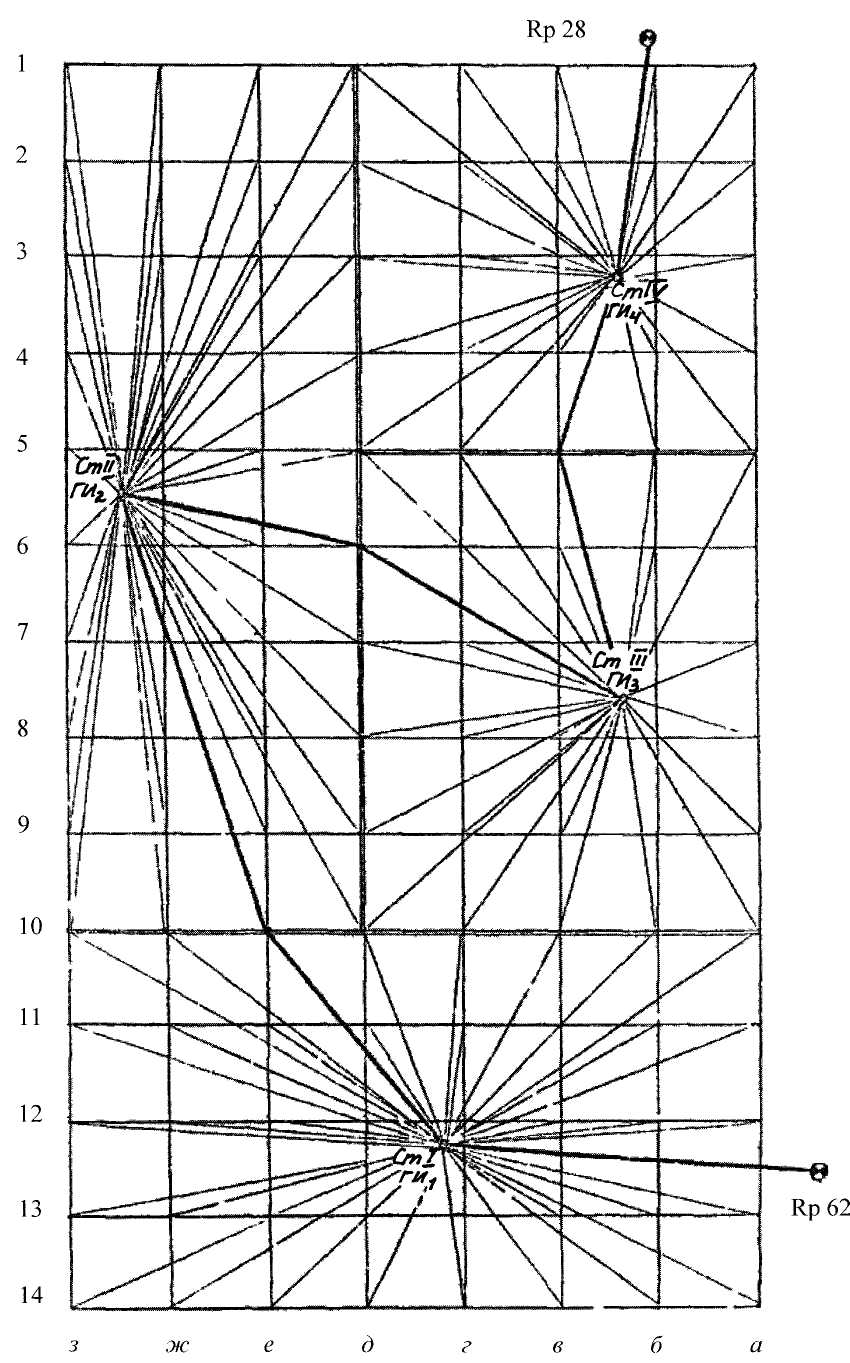

Полевая схема нивелирования площади

ВЕДОМОСТЬ

вычисления высот точек опорного нивелирного хода

Станция	Наблю- даемые точки	Отсчеты по рейке	Превышение	Среднее превышение	Горизонт инструмента	Отметки точек
зад- ние	пере-дние	проме- жуточ- ные	+	_	+	_
I	Rp 62
10е
II	10е
6д
III	6д
5в
IV	5в
Rp 28

∑ hизм. =

∑ hтеор.= НRp.28 – НRp.62  =

ѓh = ∑ hизм – ∑ hтеор  =

ѓh доп  = 10√ n =

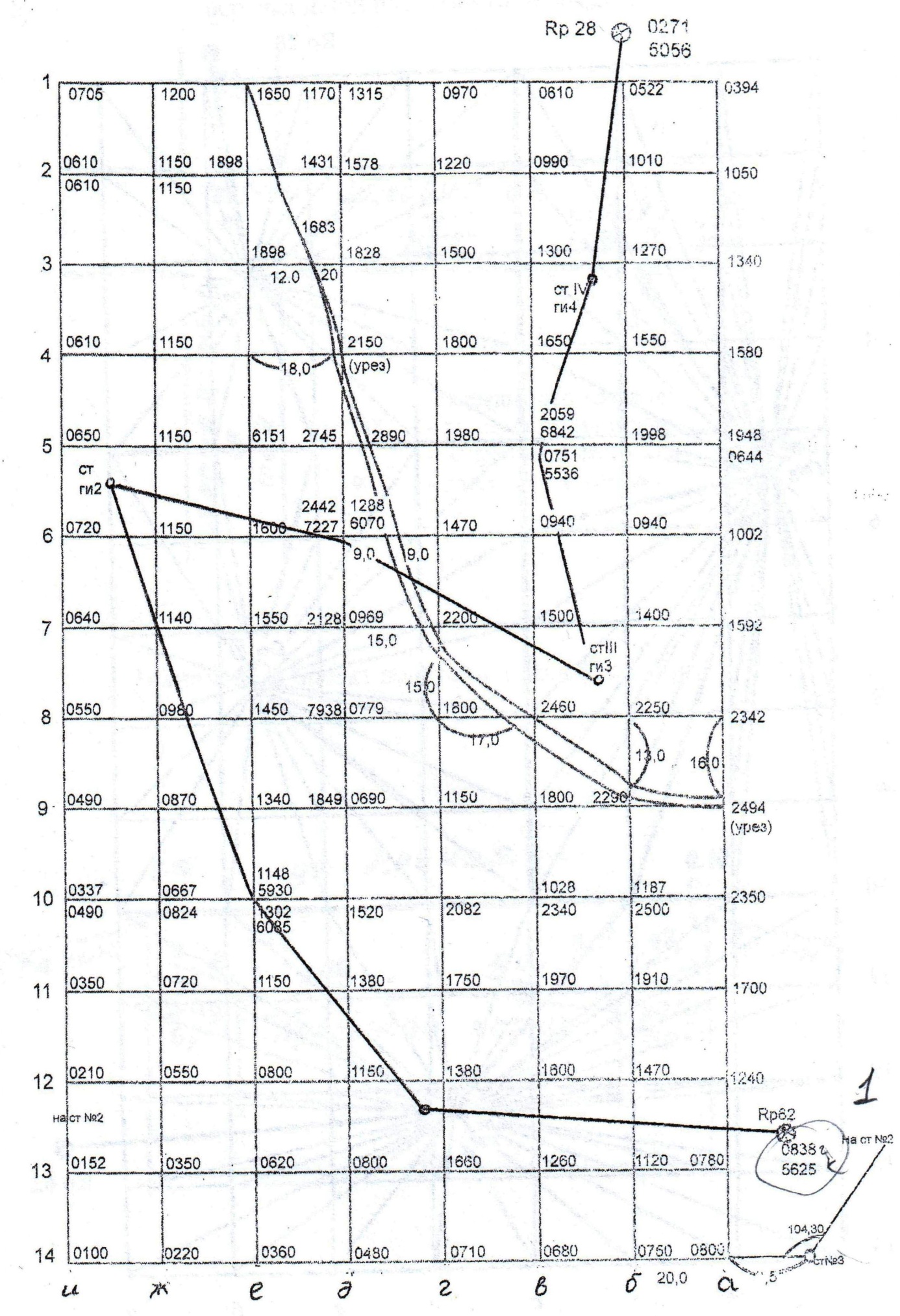

Картограмма земляных работ площадки

Ведомость вычисления объемов земляных работ

Номер фигуры	Площадь, м2	Средняя рабочая отметка, м	Объем земляных работ, м3
Насыпь(+)	Выемка(–)

Варианты исходных данных для расчета

высот точек нивелирных ходов

Вариант	Отметка грунтового репера Rp28(м)	Отметка грунтового репера Rp62(м)
1	101.840	101.262
2	135.054	134.476
3	153.101	152.523
4	147.904	147.326
5	160.023	159.445
6	140.053	139.475
7	169.203	168.625
8	163.101	162.524
9	175.205	174.627
10	182.325	181.747
11	112.410	111.832
12	123.862	123. 282
13	210.409	209.831
14	245.093	244.515
15	228.991	228.435
16	231.122	230.545
17	218.412	217.868
18	143.895	143.340
19	151.290	150.715
20	161.349	160.775
21	177.512	176.957
22	146.895	146.331
23	226.759	226.202
24	235.097	234.540
25	241.111	240.538
26	196.634	196.060
27	188.108	187.557
28	172.504	171.928
29	165.523	164.946
30	133.198	132.639

Выполнил  ___________________

Принял  ____________________

Список литературы

1.​ Задание на лабораторный практикум по теме «Тахеометрическая съемка». Составители: доц. , ст. преп. –  М.: ГОУ ВПО МГУЛ, 2008. – 24 с.

2.​ Тахеометрическая съемка. , доцент, , доцент, учебно-методическое пособие к лабораторным работам.– 3-е изд. – М.: ГОУ ВПО МГУЛ, 2009. – 41с.

3.​ , Щербакова -геодезические работы при изысканиях и проектировании объектов для лесного транспорта: Учебно-методическое пособие курсовой работе – 2-е изд. – М.: ГОУ ВПО МГУЛ, 2009. – 31с.

4.​ Тибуков, А. В., , Бошин теории погрешностей. Обработка геодезических измерений. Методические указания и задание к лабораторным занятиям и самостоятельной работе студентов. - М.; МГУЛ, 2011.-23 с.

5.​ , Тибуков, А. В., , Бошин и лесные карты (планы). Приложение: учебно-методическое пособие.– М.: ГОУ ВПО МГУЛ, 2010. – 34с.

6. , Тибуков, А. В., , Бошин и лесные карты (планы): учебно-методическое пособие.– М.: ГОУ ВПО МГУЛ, 2010. – 42с.

7.​ , , Изучение устройства  и правил эксплуатации теодолитов 2Т30, 2Т30П, 4Т30П: учебно-методическое пособие.– М.: ГОУ ВПО МГУЛ, 2010. – 24с.

8. , Устройство и поверки нивелира. Измерение превышений: учебно-методическое пособие к лабораторным занятиям и  самостоятельной  работе  студентов– М.: ГОУ ВПО МГУЛ, 2007. – 20 с.

Дополнительная литература



Руководство по топографическим съемкам в масштабах 1:5000; 1:2000; 1:1000; 1:500. Высотные сети. Конспект лекций по геодезии (в электронном виде)​.– М.: ФБГОУ ВПО МГУЛ, 2013. – 54с.        Основы геодезии и топографии : Учебное пособие для студ. вузов, обуч. по направ. 250400 "Технология лесозагот. и деревообраб. проз-в" / , . - СПб. : Лань, 2011. - 271 с.  - (Учебники для вузов. Специальная литература). Перфилов, : Учебник по направ."Архитектура". - 2-е изд.,перер.,доп. - М. : Высшая школа, 2006. - 349 с.
