0,7 и 1,4- нормативные показатели площади для мужчин и женщин соответственно;
0,7 и 0,3 - коэффициенты, учитывающие соотношение, для мужчин и женщин соответственно.
Для инвентарных зданий административного назначения:
Sтр = NSн
где Sтр - требуемая площадь, м2;
Sн = 4 - нормативный показатель площади, м2/чел.;
N - общая численность ИТР, служащих, МОП и охраны в наиболее многочисленную смену. Потребность во временных зданиях представляют в следующей форме:
Потребность во временных инвентарных зданиях
Назначение инвентарного здания | Требуемая площадь, м2 | Полезная площадь инвентарного здания, м2 | Число инвентарных зданий |
10.5. Потребность в жилье (р), например, для временных поселков при вахтовом методе строительства, представляют в следующей форме:
Количество проживающих | Вместимость инвентарного жилого здания | Число инвентарных зданий |
11. Для обоснования размеров площадей складирования материалов и элементов (м) вначале определяют их запасы. Необходимые запасы материалов и элементов рассчитываются по формуле
где Робщ. – количество материалов и элементов, требуемых для выполнения плана строительства на расчетный период Т – продолжительность расчетного периода по календарному плану, в дн.; Тн – норма запаса материала, в дн. [18]; К1 — коэффициент неравномерности поступления материалов на склад (от 1,1 до 1,5); К2 — коэффициент неравномерности производственного потребления материала в течение расчетного периода (обычно 1,3).
Полезную площадь склада (без проходов), занимаемую материалом, определяют по формуле
F=Рскл / V,
где Рскл – общее количество хранимого на складе материала; V − количество материала, укладываемого на 1м2 площади склада.
Общую площадь склада (включая проходы) определяют по формуле
S=F/в,
где в – коэффициент использования склада, характеризующий отношение полезной площади к общей (для закрытых складов 0,6-0,7; при штабельном хранении 0,4-0,6; для навесов 0,5-0,6; для открытых складов лесоматериалов 0,4-0,5; для металла 0,5-0,6; для нерудных строительных материалов 0,6-0,7).
12. В описание мероприятий по охране окружающей среды (т) включают оценку возможного негативного воздействия строительных работ на окружающую среду (почвенный покров, растительный и животный мир, воду, воздух) и соответствующие меры по мониторингу за состоянием среды и предотвращению этого воздействия.
13. Продолжительность строительства (у) может быть задана заказчиком директивно или определена расчетом с использованием [12, 13]
При обосновании продолжительности строительства приводят описание организационно-технических решений по сокращению продолжительности строительства: применение поточного метода с параллельными потоками, совмещение работ, укрупненный монтаж оборудования и т. п.
14. Перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта (ф), включает обустройство геодезической системы наблюдений за осадкой и креном, периодическое освидетельствование фундаментов и несущих конструкций зданий (сооружений) и другие мероприятия в зависимости от местных условий.
Приложение 2
2. Рекомендации по разработке строительных генеральных планов
2.1. Выбор кранов
При существующем многообразии типов и марок кранов довольно трудно выбрать схему работы и марку монтажного крана, наиболее приемлемого в конкретных условиях работы. Исходными данными для выбора являются размеры и объемно-планировочное решение здания, параметры и рабочее положение грузов, метод и технология монтажа, условия производства работ. При этом кроме базовых моделей кранов необходимо также рассматривать и их модификации с различными видами сменного оборудования.
Выбор кранов зависит от множества факторов, основными из которых являются: высота и ширина здания, размеры и масса поднимаемых элементов при их установке на удалении от оси крана (вылет стрелы), минимальное расстояние от стены здания или бровки котлована до оси крана и т. п.
Выбору предшествует определение организационных методов монтажа, характеризующих направление и последовательность установки элементов, определяются возможные места расположения и схемы движения кранов.
При выборе кранов сначала подбирают типы и марки кранов, отвечающие по техническим характеристикам предъявленным требованиям, затем определяют экономически выгодный вариант.
Существует два метода выбора кранов по техническим характеристикам: аналитический и графический.
2.1.1. Выбор башенных кранов
Башенные краны проще выбирать аналитическим методом (рисунок 2.1.), определяя грузоподъемность Q
, высоту подъема стрелы Нк и вылет стрелы L по формулам:
Qк ≥ qэ + qг + qм + qу; (1)
Нк ≥ hо + hз + hэ + hг; (2)
L ≥ B + f + f* + d + Rпов (3)
где: qэ - масса элемента;
qг - масса грузозахватного устройства (стропа, траверсы);
qг - масса монтажных приспособлений (подмости, стремянки);
qу - масса элементов усиления;
hо - высота от уровня стоянки крана до опоры монтируемого элемента;
hз - высота подъема элемента над опорой (0,5 - 2м);
hэ - высота элемента в положении подъема;
hг - высота грузозахватного устройства;
h
- высота полиспаста в стянутом состоянии (2 м);
В - ширина здания в осях или половина ширины здания при работе кранов с двух сторон;
f, f* - расстояния от осей до выступающих частей здания;

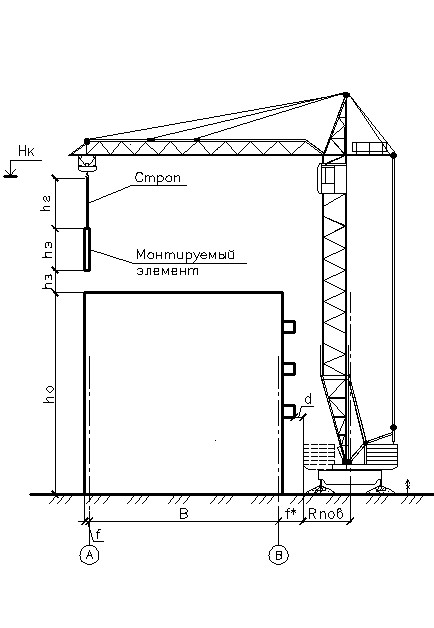

Рисунок 2.1. Определение параметров башенных кранов
d - расстояние между выступающей частью здания и хвостовой частью крана при его повороте, принимаемое равным 0,7м при высоте выступающей части здания до 2м и 0,4м при высоте выступающей части здания более 2м;
Rпов - радиус, описываемый хвостовой частью крана при его повороте (задний габарит), принимаемый по паспортным данным или ориентировочно - 3,5 м для кранов грузоподъемностью до 5 т; 4,5 м - от 5 до 15 т; 5,5 м - выше 15 т.
2.1.2. Выбор стреловых самоходных кранов
Стреловые краны удобнее выбирать графическим методом. При этом грузоподъемность и высоту подъема стрелы находят по формулам (1) и (2), а вылет крюка L и длину стрелы L
определяют графически (рисунок 2.2.), для чего в выбранном масштабе нужно вычертить контуры монтируемого сооружения, оси расположения монтируемого элемента и стрелы крана. Последняя должна пройти через точку Е на расстоянии 1,0 м от крайней точки контура по горизонтали и вертикали под углом 60 градусов к уровню стоянки крана.
Выше уровня стоянки крана на 1,5 м проводят линию М - N до пересечения с осью стрелы, затем от этой точки откладывают по горизонтали 1,5 м (в зависимости от точки закрепления нижней части стрелы крана), определяющее расположение вертикальной оси вращения крана О-О. Требуемые параметры крана определяются по чертежу в масштабе.
При выборе кранов с гуськом или с башенно-стреловым оборудованием по горизонтали на высоте Нк в выбранном масштабе откладывают длины гуськов 3... 10 м или маневровых стрел 10...30 м.
По определенным такими способами параметрам подбирают 2 - 3 марки монтажных кранов различных типов с различной конструкцией ходовых устройств и т. п., технические характеристики которых равны или превышают определенные расчетами требуемые параметры.

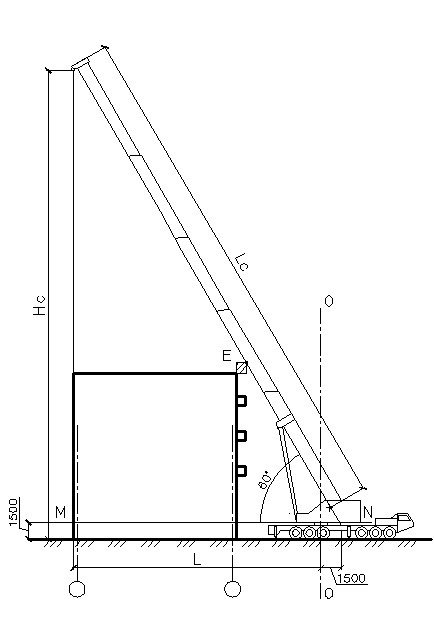

Рисунок 2.2.. Определение параметров стреловых графическим методом
2.1.3. Выбор крана по экономическим показателям
Наиболее экономически выгодный вариант выбирают на основании подсчета стоимости аренды кранов, подобранных предыдущими расчетами.
Стоимость аренды крана
А = См-ч Тч + ∑Е
где: См-ч - стоимость 1 маш.- часа эксплуатации крана;
Тч - время работы крана на объекте (часов);
∑Е - единовременные затраты.
Время работы крана на объекте
Тч=
где:
Q - общая масса элементов, подлежащих монтажу;
П - средняя часовая производительность крана.
Единовременные затраты
∑Е = E1 + E2 Дп ;
где: Е
- стоимость перебазировки крана;
Е2 - стоимость устройства 1 м подкранового пути, полосы движения или фундамента под приставной кран;
Дn - протяженность подкрановых путей (принимается для башенных кранов кратной длине 1 звена - 12,5м), полос движения (для пневмоколесных кранов) или количество фундаментов (для приставных кранов).
Общая масса элементов подсчитывается по схеме здания.
Учитывая определенную таким образом стоимость аренды сравниваемых марок кранов, выбирается наиболее целесообразный вариант.
2.2. Пример выбора крана для монтажа строительных конструкций
Требуется подобрать кран для монтажа сборных железобетонных конструкций 4-этажного каркасного здания высотой 16 м с размерами в осях 60x15 м. Наиболее тяжелый элемент – наружная стеновая панель весом 4,6т. По условиям строительной площадки кран может работать с одной стороны здания (продольной).
Здание с данными параметрами возможно монтировать различными типами грузоподъемных механизмов.
|
