Организационно-технологическая документация в строительстве (стр. 6 )

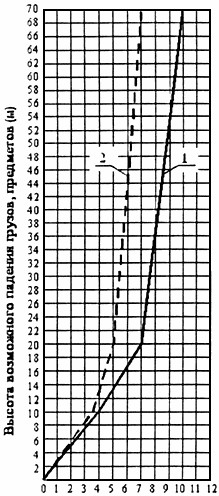

Рисунок 2.7.  Определение минимального расстояния отлета груза (предмета) при падении методом интерполяции.

2.5. Рекомендуемые условные обозначения на строительном генеральном плане

Линия границы зоны действия крана
Знак предупреждения об ограничении зоны действия крана
Линия предупреждения об ограничении зоны действия крана
Знак, запрещающий пронос груза
Линия ограничения зоны действия крана
Знак, предупреждающий о работе крана, с поясняющей надписью
Знак, запрещающий проходы и выходы
Линия границы опасной зоны при работе крана
Линия границы опасной зоны при падении предмета со здания
Границы захваток
Башенный или рельсовый кран, рельсовый крановый путь и тупиковые упоры
Шкаф электропитания крана
Место хранения контрольного груза
Въездной стенд с транспортной схемой

Стенд со схемами строповки и таблицей масс грузов
Место хранения грузозахватных приспособлений и тары
Место приема раствора и бетона
Площадка для хранения средств подмащивания
Геодезический знак закрепления осей
Строительный репер
Зона складирования материалов и конструкций
Стоянка рельсовых самоходных кранов
Знак ограничения скорости движения транспорта
Стреловые краны: автомобильный пневмоколесный гусеничный
Откос: Неукрепленный укрепленный с бермой и укрепленной нижней частью
зеленые насаждения общего пользования, газон
то же, специального назначения
цветник
Водопровод: Проектируемый видимый Проектируемый невидимый Существующий видимый Существующий невидимый В0 – общее обозначение В1 – хозяйственно-питьевой  В2 – противопожарный В3 – производственный

Канализация: Проектируемая видимая Проектируемый невидимый Существующий видимый Существующий невидимый К0 – общее обозначение К1 - бытовая К2 - дождевая К3 – производственная
Здание (сооружение) надземное с указанием отмостки, материала стен, количества этажей и назначение
Сооружение подземное
Контур стоящего здания
Контур существующего здания
Проезд (арки), проход в уровне первого этажа здания (сооружения)
Вышка, мачта
Прожектор на опоре
Автостоянка
Временные сооружения, бытовые помещения
Временный защитный козырек над выходом в здание или в грузопассажирский подъемник
Трансформаторская подстанция
Фасадный подъемник (люлька): Электрическая Ручная
Лебедки: Электрическая Ручная
Наружное освещение на опорах: Деревянных Железобетонных Металлических

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

СНиП 12-01-2004. Организация строительства. – М.: Росстрой, 2004, – 27 с. СНиП 12-03-2001. Безопасность труда в строительстве: ч. 1. Общие требования: – М.: Госстрой России, 2002. – 42 с. СНиП 12-04-2002. Безопасность труда в строительстве: ч. 2. Строительное производство: – М.: Госстрой России, 2003. – 27 с. . СНиП 3.01.03-84. Геодезические работы в строительстве. – М.: ЦИТП Госстроя СССР, 1984. – 28 с. СанПиН 2.2.3.1384-03. Гигиенические требования к организации строительного производства и строительных работ. - М., 2003. – 32 с. Градостроительный кодекс Российской Федерации (с изменениями на 21 апреля 2011 года). – М., Юрайт, 2011. – 92 с. РД 11-06-2007. Методические рекомендации о порядке разработки проектов производства работ грузоподъёмными машинами и технологических карт погрузочно-разгрузочных работ. - М., ЦНИИОМТП, 2007. – 236 с. МДС 12-46.2008. Методические рекомендации по разработке и оформлению проектов организации строительства, проектов организации работ по сносу (демонтажу) зданий, проекта производства работ. – М., ЦНИИОМТП, 2009. –  23 с. МДС 12-29.2006. Методические рекомендации по разработке и оформлению технологической карты. – М., ЦНИИОМТП,  2007. – 12 с. СНиП 3.08.01-85*. Механизация строительного производства. Рельсовые пути башенных кранов. - М.: ЦИТП Госстроя СССР, 1988. - 42 с. Указания по установке и безопасной эксплуатации грузоподъемных кранов и строительных подъемников при разработке проектов организации строительства и проектов производства работ. – М., ,  2002. – 147 с. МДС 12-43.2008. Нормирование продолжительности строительства зданий и сооружений. – М., ЦНИИОМТП, 2008. – 17 с.  СНиП 1.04.03-85*. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений: в 2 т. – М., ЦИТП, 1991. – 280 с. Положение о составе разделов проектной документации и требованиях к их содержанию. Утверждено Постановлением Правительства РФ от 16 февраля 2008 г. № 87. – М., 2008. – 22 с. Разработка строительных  генеральных  планов.  Методические указания к практическим занятиям, курсовому и дипломному проектированию для студентов специальности 270102 – «Промышленное и гражданское строительство» /  , .  – Красноярск, СФУ, 2007 – 77 с. СП 12-136-2002. Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ. - М., 2002. – 12 с. Соколов, кранов и технических средств для монтажа строительных конструкций:  уч. пособие  /   //  – М.: МГСУ, 2002. – 180 с.

18. методичка по кранам

ОГЛАВЛЕНИЕ

Введение

Общие положения

2.Требования к содержанию и оформлению проекта организации

  строительства

3. требования к содержанию и оформлению проекта производства работ

Приложение 1. Рекомендации по разработке  разделов пояснительной

записки ПОС

Приложение 2.Рекомендации по разработке строительных генеральных

планов

Библиографический список

Оглавление
