Изучение вариаторов (определение диапазона регулирования).
Лабораторная работа №9.
Снятие характеристик с упругих муфт
Содержание лабораторных работ и порядок их выполнения приведены в методических указаниях:
Власова машин и основы конструирования: лабораторные работы. – Димитровград: Технологический институт – филиал ФГОУ ВПО УГСХА, 2007. – 104 с.
7. ПРАКТИКУМ ПО ДЕТАЛЯМ МАШИН И ОСНОВАМ КОНСТРУИРОВАНИЯ
Расчет цепной передачи. Расчет цилиндрической прямозубой и косозубой передач. Расчет зубчатой конической передачи. Расчет червячной передачи. Расчет осей, валов. Подбор подшипников качения. Определение функционального назначения привода, его режима работы, кинематический расчет привода, выбор электродвигателя. Проектирование и расчёт передачи с гибкой связью (быстроходной ступени). Проектирование и расчёт передачи зацеплением (тихоходной ступени). Выбор и проверочный расчёт муфты, выбор способов смазки. Конструирование корпуса редуктора.КУРСОВОЙ ПРОЕКТ
Курсовой проект является заключительным этапом изучения "Детали машин и основы проектирования" и выполняется с использованием ЭВМ. Основной целью проекта является овладение методикой и навыками самостоятельного решения инженерных задач.
Выполнение курсового проекта является важным этапом, способствующим закреплению, углублению, обобщению знаний, полученных студентами за время обучения. В процессе проектирования студент должен получить навыки в применении теоретических знаний для решения конкретных задач, приобрести умение пользоваться справочной литературой, стандартами, таблицами, периодической литературой, использовать знания, полученные при изучении других общетехнических дисциплин.
Задание на курсовой проект предусматривает расчет и конструирование комбинированного привода общего назначения, содержащего передачу с гибкой связью (ременную или цепную), зубчатый или червячный редуктор и (в вариантах одноступенчатым редуктором) открытую цилиндрическую или коническую передачу.
Объем проекта: расчетно-пояснительная записка 30-35 страниц формата А4 и 3 листа графической части формата А1. Расчетно-пояснительная записка содержит выбор электродвигателя, кинематический и силовой расчеты привода, расчеты основных узлов и деталей, входящих в курсовой проект.
На первом листе графической части выполняется общий вид привода в двух проекциях, на втором изображается сборочный чертеж редуктора 2-3 проекции; на третьем - рабочие чертежи деталей привода. На рабочих чертежах должны быть проставлены допуски и посадки, обозначена шероховатость согласно ГОСТ 2.309-73, показаны допустимые отклонения формы, указана термообработка и твердость.
К проекту должна быть составлена спецификация на листах формата А4, которая включается в расчетно-пояснительную записку. Ниже приведены варианты заданий на курсовой проект.

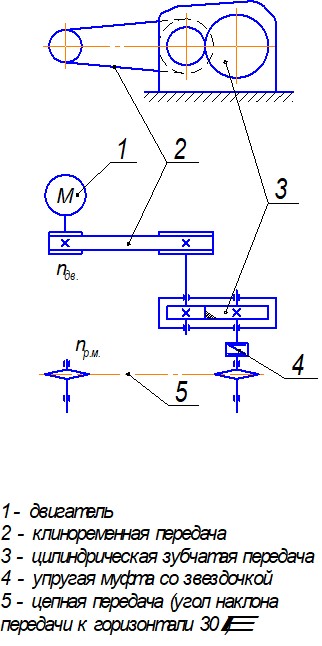

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 15
Привод общего назначения
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 |
Частота вращения на выходном валу | 80 | 85 | 90 | 100 | 80 | 85 | 90 | 100 | 95 | 100 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 5 |

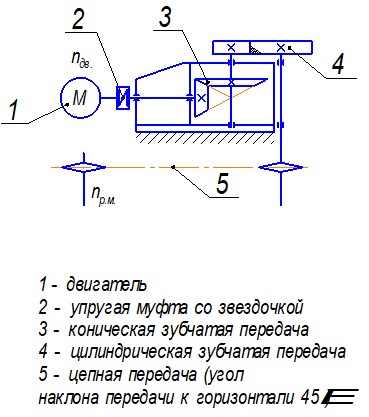

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 16
Приводная станция подвесного конвейера
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 5 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 |
Частота вращения на выходном валу | 40 | 60 | 80 | 60 | 80 | 40 | 60 | 80 | 60 | 80 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 5 |

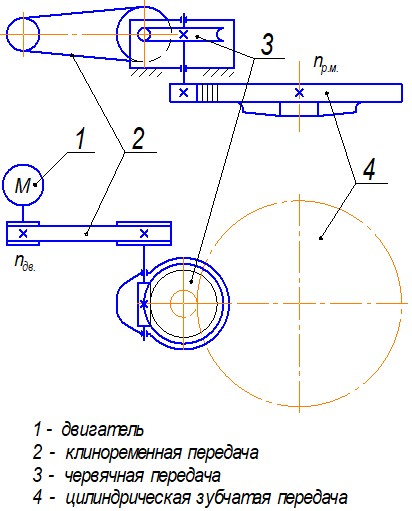

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 17
Приводная станция подвесного конвейера
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 | 10 |
Частота вращения на выходном валу | 31 | 46,5 | 62 | 46,5 | 62 | 31 | 46,5 | 62 | 46,5 | 62 |
Срок службы привода | 7 | 6 | 5 | 4 | 7 | 6 | 5 | 4 | 5 | 5 |

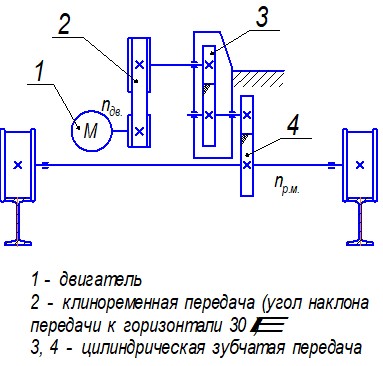

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 18
Привод механизма передвижения
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 3 | 3,5 | 4 | 4,5 | 5 |
Частота вращения на выходном валу | 20 | 30 | 40 | 50 | 45 | 50 | 35 | 60 | 30 | 20 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 5 |

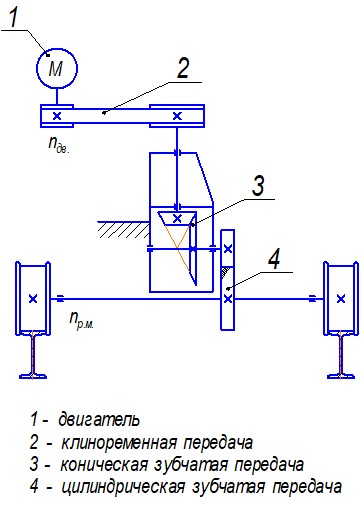

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 19
Привод механизма передвижения мостового крана
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 3 | 3,5 | 4 | 4,5 | 5 |
Частота вращения на выходном валу | 20 | 30 | 40 | 50 | 45 | 50 | 35 | 60 | 30 | 20 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 5 |

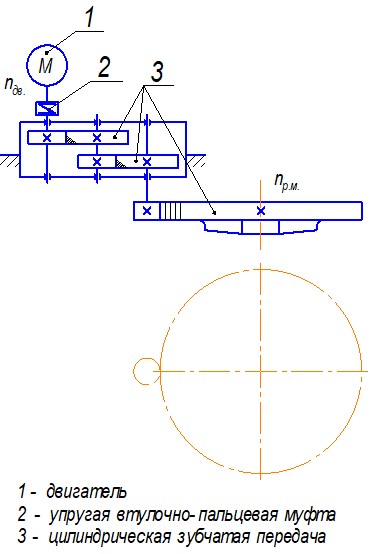

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 20
Привод механизма поворота
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 3 | 3,5 | 4 | 4,5 | 5 |
Частота вращения на выходном валу | 2,5 | 3,75 | 5 | 6,25 | 7,5 | 7,5 | 6,25 | 7,5 | 3,75 | 2,5 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 5 |

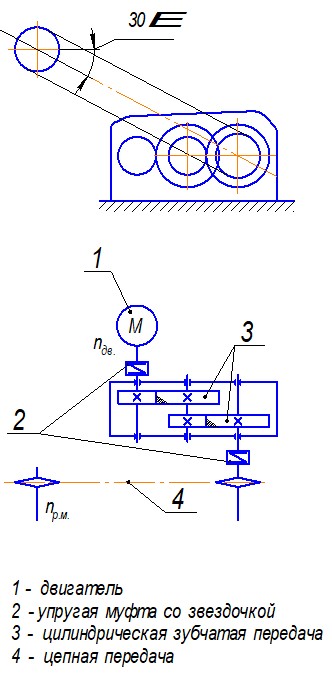

ТЕХНИЧЕСКОЕ ЗАДАНИЕ 21
Привод общего назначения
Данные | Вариант | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Мощность на выходном валу | 3 | 3,5 | 4 | 4,5 | 5 | 3 | 3,5 | 4 | 4,5 | 5 |
Частота вращения на выходном валу | 30 | 25 | 20 | 30 | 25 | 20 | 30 | 25 | 20 | 15 |
Срок службы привода | 6 | 5 | 4 | 3 | 4 | 5 | 6 | 5 | 4 | 7 |
ТЕХНИЧЕСКОЕ ЗАДАНИЕ 22
|
