"Несущие и ограждающие конструкции" (стр. 48 )

Рекомендуемые марки порошка и связки алмазного инструмента для обработки бетона и железобетона

Вид обрабатываемого бетона	Рекомендуемая марка по ГОСТ 9206 алмазного порошка (тип связки)
Бетон тяжелый на заполнителях из силикатных и силикатно-карбонатных пород с пределом прочности при сжатии исходной горной породы до 450 МПа (4500 ) (граниты, гранитоиды, андезиты, диабазы, базальты, габбро, песчаники и др.)	АСК, А, АСС, МЖ (МОЗ, M50)
Бетон тяжелый на заполнителях из карбонатных пород с пределом прочности при сжатии исходной горной породы до 300 МПа (3000 ) (плотные известняки, доломиты, мраморы)	АСВ, АСК, АСС (M1, М3, МЖ)
Бетон легкий на заполнителях из силикатных пород с пределом прочности исходной породы 5-70 МПа (50-700 ) (туфы, шлаковые пемзы) и на искусственных пористых заполнителях (керамзит, шлак) и ячеистый бетон	АСВ, А (М3, МЖ, М1)
Специальные бетоны - полимербетоны на силикатном и карбонатном заполнителях, силикатный бетон, особо тяжелый бетон с заполнителями из чугунной дроби и скрапа, железобетон	А, АСК, АСС, ACB (МЖ, МОЗ, М50, M1, М3)

Приложение С
(обязательное)

Нагрузки и данные для расчета опалубки монолитных бетонных и железобетонных конструкций (ГОСТ Р 52085)

С.1 Вертикальные нагрузки

С.1.1 Собственная масса опалубки определяется по чертежам.

С.1.2 Масса бетонной смеси принимается: для тяжелого бетона 2500 , для других бетонов - по фактической массе.

С.1.3 Масса арматуры принимается по проекту, при отсутствии проектных данных - 100 .

С.1.4 Нагрузки от людей и транспортных средств - 250 . Кроме того, опалубка должна проверяться на сосредоточенную нагрузку от технологических средств согласно фактическому возможному загружению по ППР.

С.2 Горизонтальные нагрузки

С.2.1 Ветровые нагрузки принимают по СП 20.13330.

С.2.2 Максимальное боковое давление бетонной смеси , .

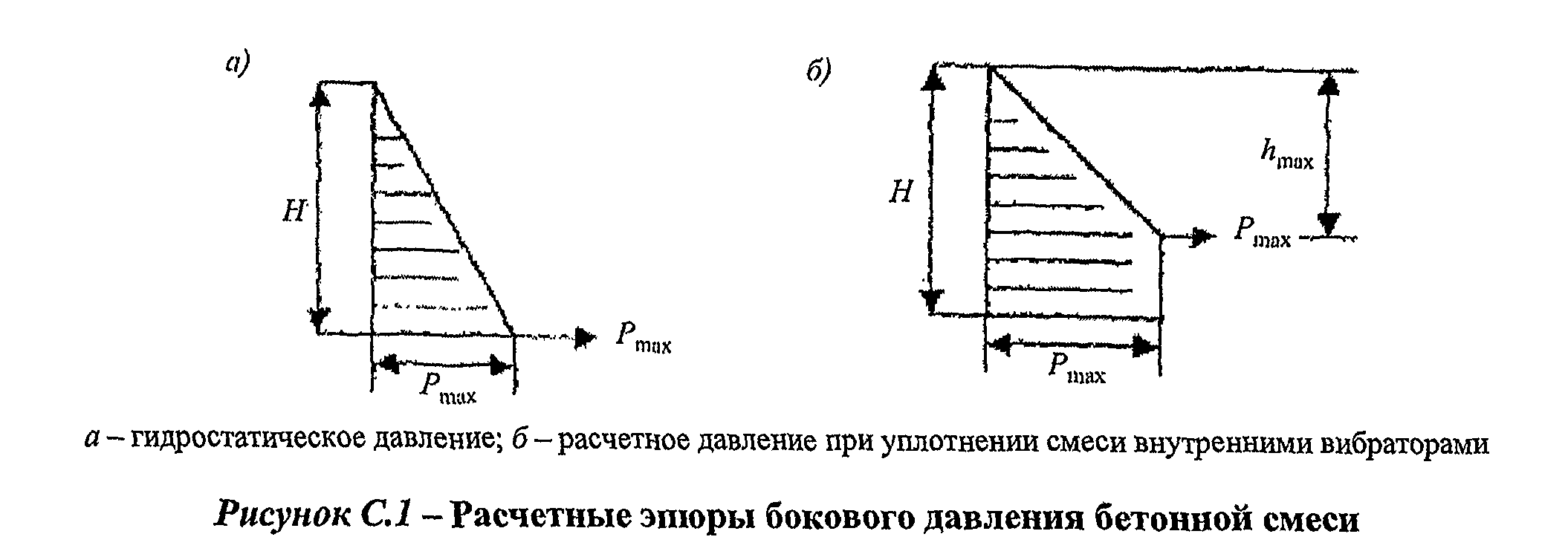

С.2.2.1 При уплотнении смеси наружными вибраторами (а также внутренними при радиусе действия вибратора , где Н - высота опалубки, м, давление принимается гидростатическим с треугольной эпюрой распределения давления в соответствии с рисунком С.1, a.

. (С.1)

Результирующее давление

. (C.2)

С.2.2.2 При уплотнении бетонной смеси внутренними вибраторами

, (С.3)

где g - объемная масса бетонной смеси, ;

V - скорость бетонирования (скорость заполнения опалубки по высоте), м,

в течение часа;

- коэффициент, учитывающий влияние подвижности (жесткости) бетонной смеси,

= 0,8 для смесей с маркой подвижности П1; = 1 для смесей - П2;

= 1,2 для смесей - П3 и более;

- коэффициент, учитывающий влияние температуры бетонной смеси:

= 1,15 для смесей с температурой 5-10°С;

  = 1,0  "  "  "  "  10-25°С;

  = 0,85 "  "  "  "  более 25°С.

С.2.2.3 Динамические нагрузки, возникающие при выгрузке бетонной смеси, принимаются по таблице С.1.

С.2.2.4 Нагрузки от вибрирования бетонной смеси принимаются 400 .

С.2.2.5 Коэффициенты запаса при расчете давления бетонной смеси принимаются по таблице С.2.

С.2.2.6 Расчетная эпюра давления бетонной смеси - согласно рисунку С.1, б.

- высота, на которой достигается максимальное давление бетонной смеси, м;

, (C.4)

где g - средняя плотность для тяжелого бетона, принимается равной 2500 .

С.2.2.7 Максимальные нагрузки во всех случаях с учетом всех коэффициентов должны приниматься не выше гидростатических.

1 - Дополнительные динамические нагрузки, возникающие при выгрузке бетонной смеси

Способ подачи бетонной смеси в опалубку	Нагрузка,
Спуск по лоткам, хоботам	400
Выгрузка из бадей вместимостью,
до 0,8	400
более 0,8	600
Укладка бетононасосами	800

2 - Коэффициенты запаса при расчете давления бетонной смеси

Нагрузки	Коэффициент
Собственный вес опалубки	1,1
Вес бетонной смеси и арматуры	1,2
От движения людей, транспортных: средств, сосредоточенные нагрузки	1,3
От вибрирования бетонной смеси	1,3
Боковое давление бетонной смеси	1,3
То же, при бетонировании колонн	1,5
Динамические при выгрузке бетонной смеси в опалубку	1,3

Приложение Т
(справочное)

Вяжущие для кладочных строительных растворов и их составы

При выборе вяжущих и требуемой марки раствора с учетом условий эксплуатации конструкций необходимо руководствоваться требованиями таблицы Т.1, для подбора состава цементно-известковых, цементно-глиняных и цементных растворов - таблица Т.2.

Раствор, применяемый при возведении каменных конструкций, следует использовать до начала схватывания и периодически перемешивать во время использования. Применение обезвоженных растворов не допускается.

1 - Применяемые и допускаемые к применению вяжущие для растворов с учетом условий эксплуатации каменных конструкций

Вид конструкции	Вяжущие
применяемые	допускаемые к применению
Растворы марки 25 и выше
Надземные конструкции при относительной влажности воздуха помещений до 60% и фундаменты, возводимые в маловлажных грунтах	Портландцемент Пластифицированный и гидрофобный портландцемент Шлакопортландцемент	Пуццолановый портландцемент Цемент для строительных растворов Известково-шлаковые вяжущие
Растворы марки 10
Известь гидравлическая Известково-шлаковые вяжущие Цемент для строительных растворов	Известково-пуццолановые и известково-зольные вяжущие
Растворы марки 25 и выше
Надземные конструкции при относительной влажности воздуха помещений более 60% и фундаменты, возводимые во влажных грунтах	Пуццолановый портландцемент Шлакопортландцемент Пластифицированный и гидрофобный портландцементы Портландцемент	Цемент для строительных растворов Известково-шлаковые вяжущие
Растворы марки 10 и выше
Фундаменты при агрессивных сульфатных водах (независимо от марки растворов)	Цемент для строительных растворов Известково-шлаковые вяжущие Сульфатостойкий портландцемент	Известково-пуццолановые и известково-зольные вяжущие Известь гидравлическая Пуццолановый портландцемент
Растворы марки 25 и выше
Крупноблочные и крупнопанельные бетонные и каменные стены (монтаж)	Портландцемент Пластифицированный и гидрофобный портландцементы	Шлакопортландцемент Пуццолановый портландцемент
Примечания 1 При применении растворов на шлакопортландцементе и пуццолановом портландцементе для надземных конструкций в жаркую и сухую погоду необходимо строго соблюдать влажностный режим твердения путем увеличения дозировки воды и смачивания водой стеновых каменных материалов. 2 Цемент для строительных растворов, а также известково-шлаковые, известково-пуццолановые и известково-зольные вяжущие следует применять для растворов низких марок (25 и ниже), строго соблюдая влажностный режим твердения раствора. 3 Применение известково-шлаковых, известково-пуццолановых и известково-зольных вяжущих при температуре воздуха ниже 10°С не допускается.

2 - Составы цементно-известковых, цементно-глиняных и цементных растворов для каменных конструкций
