"Несущие и ограждающие конструкции" (стр. 6 )

4.7.11 Монтажная точечная сварка не допускается при соединении разнородных металлов и элементов с неметаллическими покрытиями и прокладками.

4.7.12 Допускаемые сочетания толщин и прочности соединяемых стальных элементов на высокопрочных дюбелях для пристрелки по стали приведены в таблице 4.8.

4.7.13 Для самонарезающих и самосверлящих винтов допускаемое временное сопротивление стали опорного элемента не должно превышать 450 .

4.7.14 Толщина присоединяемых элементов определяется длиной стержня винта и может достигать 230 мм, например, для трехслойных стеновых сэндвич-панелей (см. таблицу 4.3).

4.7.15 Максимальная толщина опорного стального элемента для самонарезающих винтов приведена в таблице 4.3.

Таблица 4.3

Диаметр винта	Тип соединения	Толщина опорного элемента	Максимальная толщина соединяемого пакета, мм
4,2	Крепления листовых и профильных конструкций к несущему каркасу	1,5-6,5	7-10
4,8	1,5-7,5	7-12
5,5	1,5-12	До 22
6,3	2-12	До 30
5,5	Крепление профилированных листов кровли через утеплитель к несущей конструкции	1-12	240
6,3	1-12	240
5,5	Крепление сэндвич-панелей к несущей конструкции	1,5-12	240
6,3	1,5-12	240

4.7.16 Длина тела заклепки в зависимости от материала тела и стержня и суммарной толщины соединяемых элементов должна быть указана в рабочей документации. При отсутствии таких указаний следует руководствоваться таблицами Ж.1, Ж.2 и Ж.3 приложения Ж.

Диаметр отверстий под комбинированные заклепки и самонарезающие винты должны отвечать требованиям, указанным в таблице 4.4.

Таблица 4.4

Наименование и номинальный диаметр метиза, мм	Диаметр отверстий для постановки метиза, мм	Предельное отклонение, мм
Заклепка комбинированная:
2,4	2,5	+0,08
3	3,1
3,2	3,3
4,0	4,1	+0,1
4,8	4,9
5	5,1
6,4	6,5
Винт самонарезающий типа ВС6хL при толщине :
3-4	5,4	+0,1
5-6	5,5
7-8	5,6
9-10	5,7

4.7.17 Для крепления кровельных сэндвич-панелей к металлическим стропилам и прогонам применяют самонарезающие винты диаметром 5,5 мм, длину которых выбирают по таблице 4.5 в зависимости от толщины панелей.

Таблица 4.5

Толщина панели, мм	Минимальная длина винта, мм
50	126
80	156
100	176
120	196
150	226
200	276
250	285

4.7.18 Для крепления стеновых сэндвич-панелей к металлическим конструкциям (колоннам, ригелям) применяют самонарезающие винты диаметром 5,5 мм, длину которых выбирают по таблице 4.6 в зависимости от толщины панели.

Таблица 4.6

Толщина панели, мм	Минимальная длина винта, мм
Панель с обычным стыком	Панель со скрытым (огнестойким) стыком
50	85	61
80	105	91
100	135	111
120	155	131
150	185	161
200	235	-
250	285	-

4.7.19 Для крепления сэндвич-панелей к железобетонным конструкциям (колоннам) применяют пружинные анкеры диаметром 4,8 и 6,3 мм, длину которых выбирают в зависимости от толщины панели по таблице 4.7.

Таблица 4.7

Толщина панели, мм	Минимальная длина винта, мм
Панель с обычным стыком	Панель со скрытым (огнестойким) стыком
50	4,8x89	4,8x76
80	4,8x115	4,8x89
100	4,8x140	4,8x102
120	4,8x152	4,8x127
150	6,3x191	6,3x165
200	6,3x254	-
250	6,3x292	-

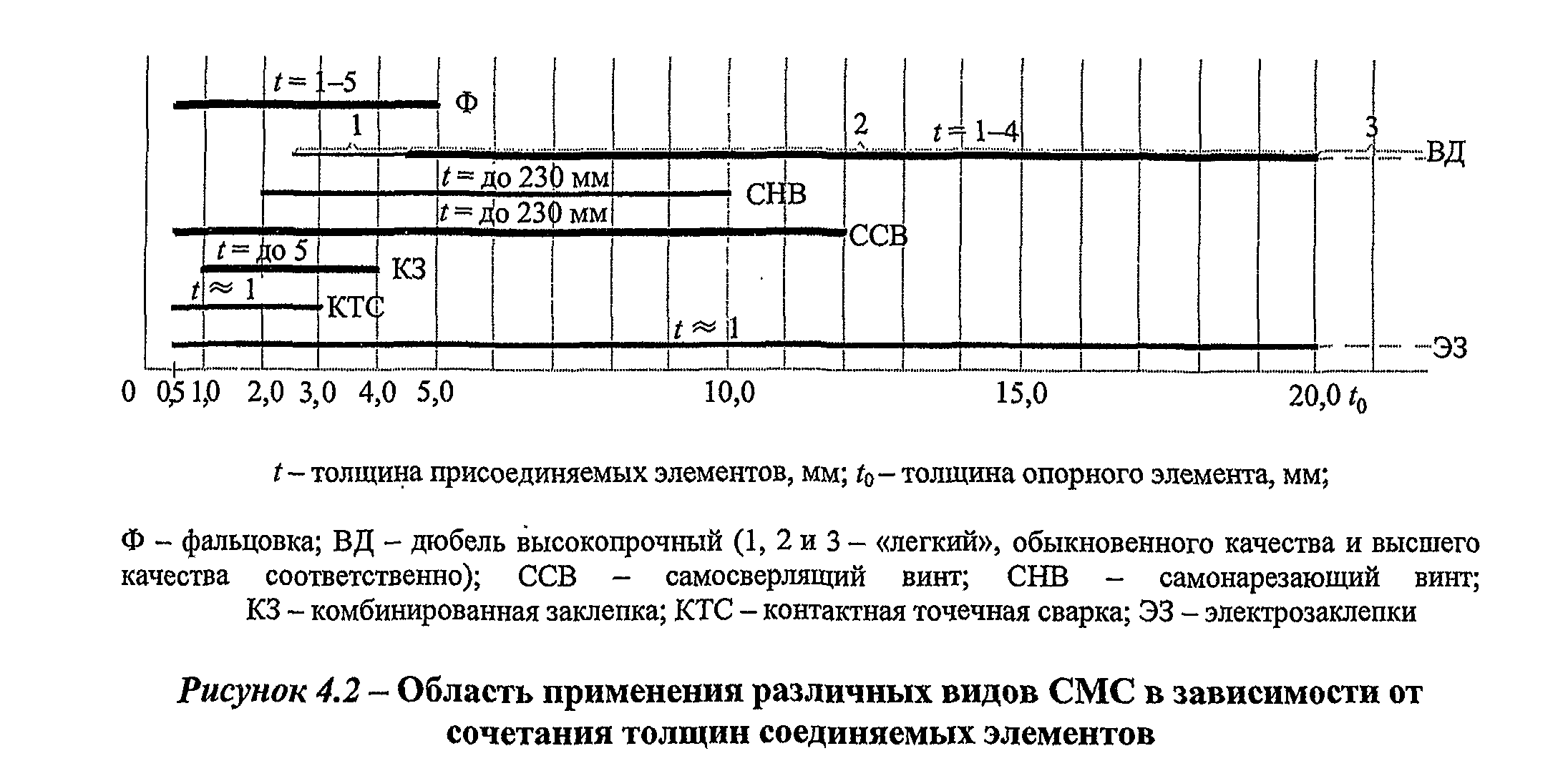

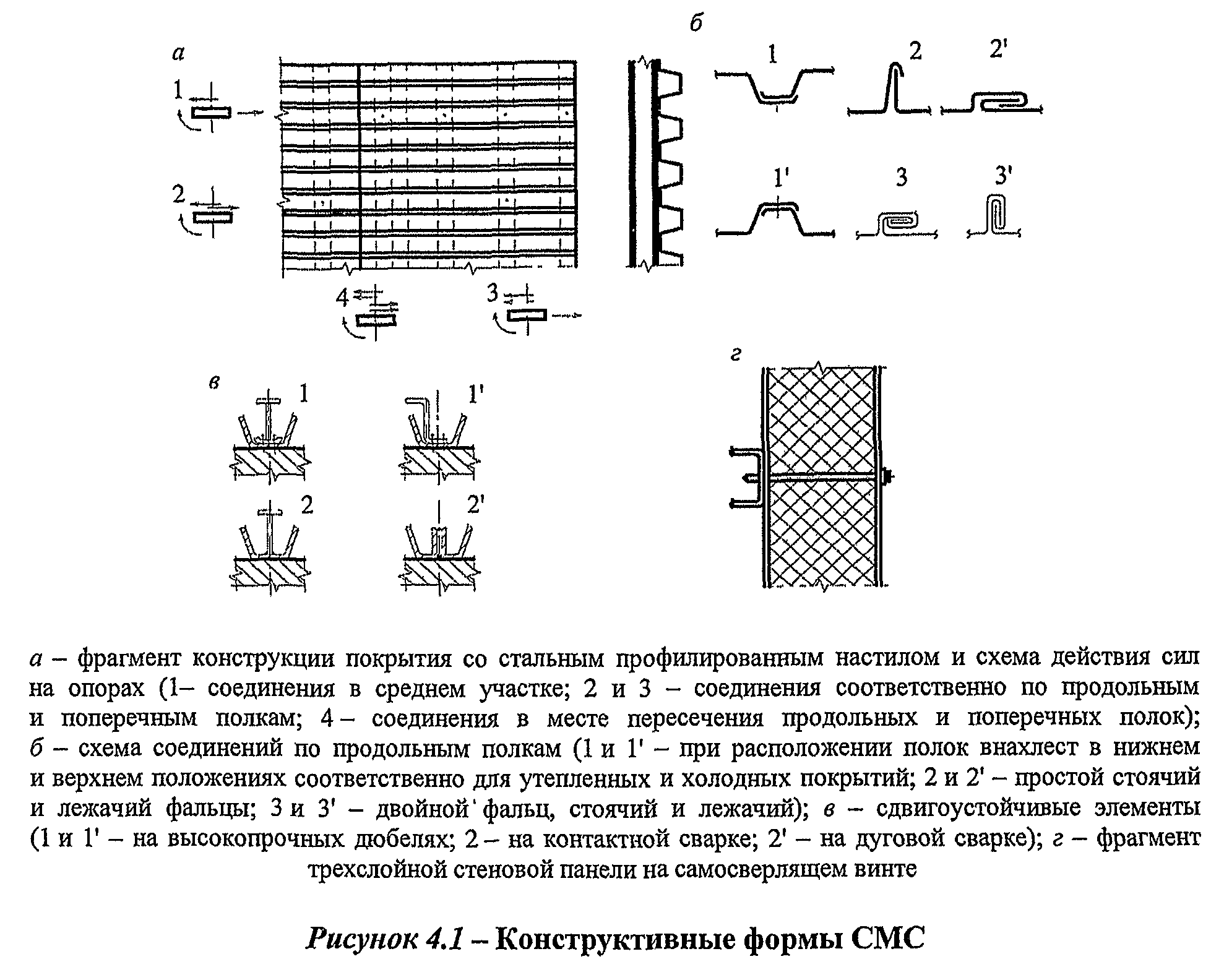

4.7.20 Допускаемые сочетания толщин соединяемых стальных элементов для различных видов CMC приведены на рисунке 4.2.

4.7.21 Требуемая энергия при выполнении дюбельных соединений пристрелкой пороховыми пистолетами или ударами пневмоимпульсного молотка до 1 кДж.

4.7.22 При выполнении соединений на высокопрочных дюбелях применяются дюбели обыкновенного качества ДЛ 3,7x25 с патронами кольцевого воспламенения марок 6,8/18 М или 6,8/11 М. При толщинах опорного элемента от 5 до 10 мм рекомендуется применять дюбель-гвоздь рифленый марки ДГР 4,5x30.

4.7.23 При выполнении соединений на самонарезающих винтах и комбинированных заклепках рекомендуется применять самонарезающие винты с диаметром стержня от 3,2 до 6 мм.

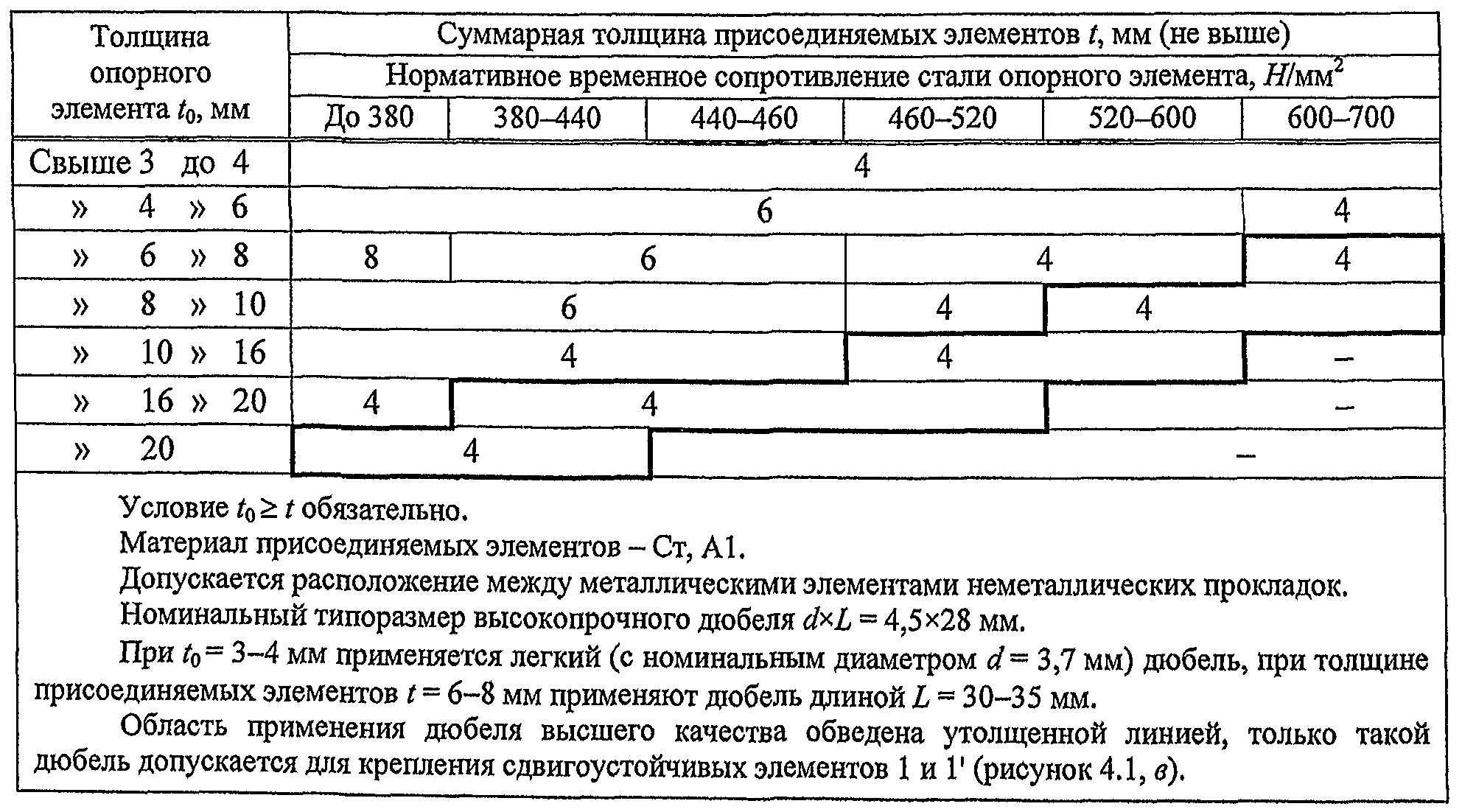

Таблица 4.8

4.7.24 Для получения фальцевого соединения используются профили, получаемые прокаткой из рулонной оцинкованной стали (толщина 0,5-1 мм), как на месте монтажа (в этом случае длина профиля равна длине ската кровли или высоте фасада), так и заводские заготовки мерной длины со специально подготовленными продольными кромками.

4.7.25 Кляммеры, закрепленные на элементах каркаса или прогонах с шагом от 0,7 до 1,5 м, фальцуются одновременно с выполнением шва. Конструкции кляммер имеют как жесткое, так и подвижное в направлении шва крепление, допускающее температурное удлинение профиля.

4.7.26 Монтаж профилей производится порядно на всю длину фасада или ската кровли с установкой кляммеров с шагом 0,7-1,5 м после каждого ряда. После укладки следующего ряда необходимо добиться полного совмещения кромок смежных профилей и установить прихватки с использованием ручных фальцовочных клещей до производства машинной закатки.

4.8 Монтажные сварные соединения

Монтажные сварные соединения стальных конструкций следует выполнять в соответствии с требованиями раздела 10.

4.9 Предварительное напряжение конструкций

4.9.1 Стальные канаты, применяемые в качестве напрягающих элементов, должны быть перед изготовлением элементов вытянуты усилием, равным 0,6 разрывного усилия каната в целом, указанного в соответствующем стандарте, и выдержаны под этой нагрузкой в течение 20 мин.

4.9.2 Предварительное напряжение гибких элементов следует выполнять этапами:

напряжение до 50% проектного с выдержкой в течение 10 мин для осмотра и контрольных замеров;

напряжение до 100% проектного.

Предельные отклонения напряжений на обоих этапах .

В предусмотренных проектом случаях напряжение может быть выполнено до проектной величины с большим числом этапов.

4.9.3 Величина усилий и деформаций, а также предельные отклонения конструкций, напрягаемых гибкими элементами, должны соответствовать требованиям дополнительных правил настоящего свода правил или приведены в рабочей документации.

4.9.4 Контроль напряжения конструкций, выполненного методом предварительного выгиба (поддомкрачивание, изменение положения опор и др.), необходимо осуществлять нивелированием положения опор и геометрической формы конструкций.

Предельные отклонения должны быть указаны в проекте.

4.9.5 В предварительно напряженных конструкциях запрещается приварка деталей в местах, не предусмотренных в рабочих чертежах, в том числе сварка около мест примыкания напрягающих элементов (стальных канатов, пучков проволок).

4.9.6 Натяжные приспособления для гибких элементов должны иметь паспорт предприятия-изготовителя с данными об их тарировке.

4.9.7 Величину предварительного напряжения конструкций и результаты ее контроля необходимо регистрировать в журнале монтажных работ.

4.10 Испытание конструкций и сооружений

4.10.1 Номенклатура конструкций зданий и сооружений, подлежащих испытанию, приведена в дополнительных правилах настоящего свода правил и может быть уточнена.

4.10.2 Метод, схему и программу проведения испытания надлежит приводить в проекте, а порядок проведения - разрабатывать в специальном ППР или разделе этого проекта.

ППР на испытания подлежит согласованию с дирекцией действующего или строящегося предприятия и генподрядчиком.
