Конструктивно-технологические решения подпорных стен из сварного трубчатого шпунта для транспортного строительства (стр. 3 )

  Результаты  сравнительных расчётов остаточных параметров шпунтовых свай подверженных коррозии при  эксплуатации подпорных стен приведены в таблице 2. Средняя скорость коррозии конструкции, на основе опытных данных, принята равной 0,1  мм/год.

Таблица 1 -  Основные параметры шпунтов трубчатых сварных
Тип замкового соединения ШТС и расстояние  между трубами, мм	Наименование показателя шпунтовой стены из ШТС	Труба диаметром (мм) x толщина стенки (мм)
720x10	820x10	920x10	1020x10	1120x10	1220x10	1420x10
ОБ-ГР	Расход металла, кг/м2, стены	Труба	222,4	225.4	227,7	229,7	231,2	232,7	234,9
	Замок	24,0	21,3	19,2	17,4	16.0	14,7	12,7
	Всего	246,4	246,7	246,9	247,1	247,2	247,4	247,6
--70--	Момент сопротивления WCT, см3/м стены	4950	5700	6500	7300	8100	8800	10700
УГ-УЭ	Расход металла, кг/м2, стены	Труба	193,6	199,1	203,5	207,4	210,6	213,3	217,0
	Замок	34,1	30,7	27,9	25,6	23,6	22,0	19,3
	Всего	227,7	229,8	231,4	233,0	234,2	235,3	236,3
--190--	Момент сопротивления WCT, см3/м стены	4300	5050	5800	6550	7300	8100	9600
УТ	Расход металла, кг/м2, стены	Труба	171,5	178,6	184,4	189,7	194,1	198,1	204,7
	Замок	77,9	71,0	65,4	60,4	56.3	52,6	46,6
	Всего	249,4	249,6	249,8	250,1	250,4	250,7	251,3
-от 328 до 336-	Момент сопротивления WCT, см3/м стены	3800	4490	5190	5900	6630	7300	9000
ШК-1	Расход металла, кг/м2, стены	Труба	155,7	162,3	167,4	173,0	178,2	183,2	192,6
	Замок	44.3	40,7	37,6	35,0	32,8	30,8	27,4
	Всего	200,0	203,0	205,0	208,0	211,0	214,0	220,0
-от 405 до 409-	Момент сопротивления WCT, см3/м стены	3480	4160	4850	5570	6300	7020	8500
Продолжение таблицы 1
Тип замкового соединения ШТС и расстояние  между трубами, мм	Наименование показателя шпунтовой стены из ШТС	Труба диаметром (мм) x толщина стенки (мм)
720x10	820x10	920x10	1020x10	1120x10	1220x10	1420x10
GU 16-400	Расход металла, кг/м2, стены	Труба	151,7	157,8	164,4	170,5	176,2	181,6	191,6
	Замок	53,3	49,2	45,6	42,5	39,8	37,4	33,4
	Всего	205,0	207,0	210,0	213,0	216,0	219,0	225,0
--436--	Момент сопротивления WCT, см3/м стены	3460	4130	4760	5520	6210	6940	8430
Л-IV	Расход металла, кг/м2, стены	Труба	151,5	158,4	164,6	170,3	175,5	181,4	191,1
	Замок	63,5	58,6	54,4	50,7	47,5	44,6	39,9
	Всего	215,0	217,0	219,0	221,0	223,0	226,0	231,0
-от 424 до 438-	Момент сопротивления WCT, см3/м стены	3490	4150	4780	5540	6250	6960	8450
Л-V	Расход металла, кг/м2, стены	Труба	147,0	154,2	160,6	166,2	172,4	177,0	185,2
	Замок	83,0	76,8	71,4	66,8	62,6	59,0	52,8
	Всего	230,0	231,0	232,0	233,0	235,0	236,0	238,0
-от 472 до 456-	Момент сопротивления WCT, см3/м стены	3580	4200	4850	5520	6210	6900	8350
FL-511	Расход металла, кг/м2, стены	Труба	143,7	151,9	158,5	163,6	169,3	172,8	179,8
	Замок	55,3	51,1	47,5	44,4	41,7	39,2	35,2
	Всего	199,0	203,0	206,0	208,0	211,0	212,0	215,0
--500--	Момент сопротивления WCT, см3/м стены	3200	3860	4500	5200	5950	6600	8200

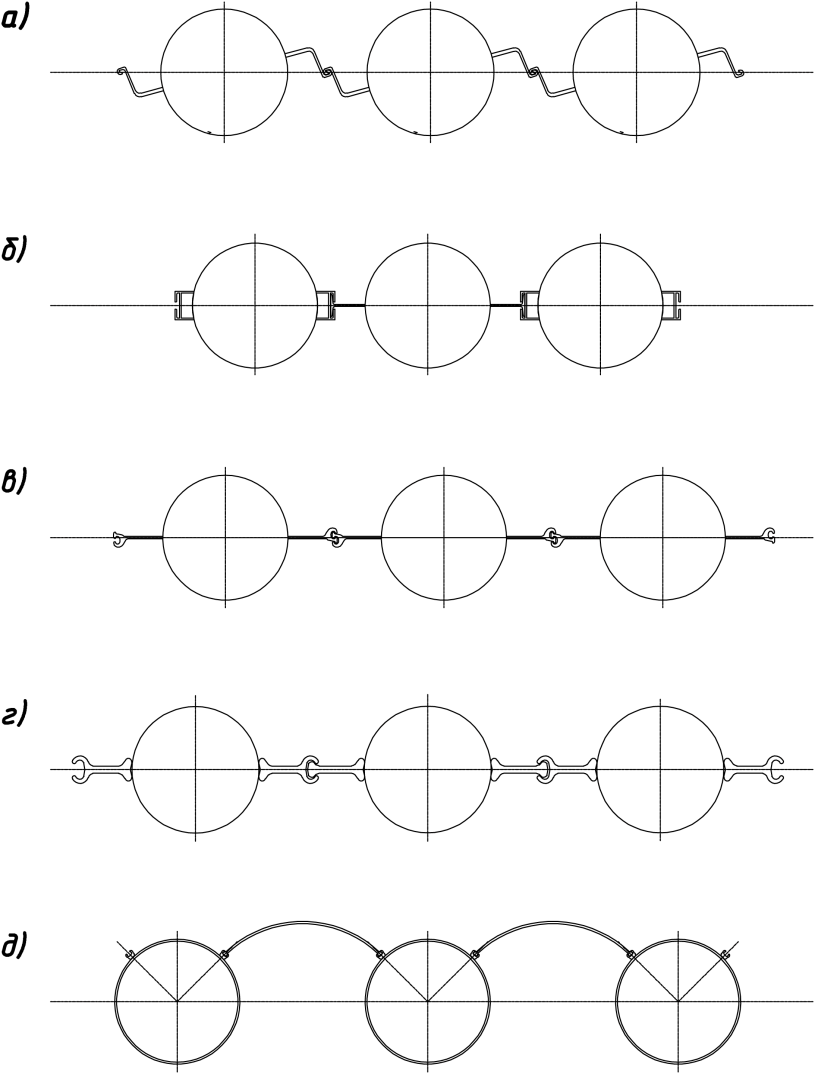

  Рисунок 1 –Варианты конструкции подпорных стен из ШТС

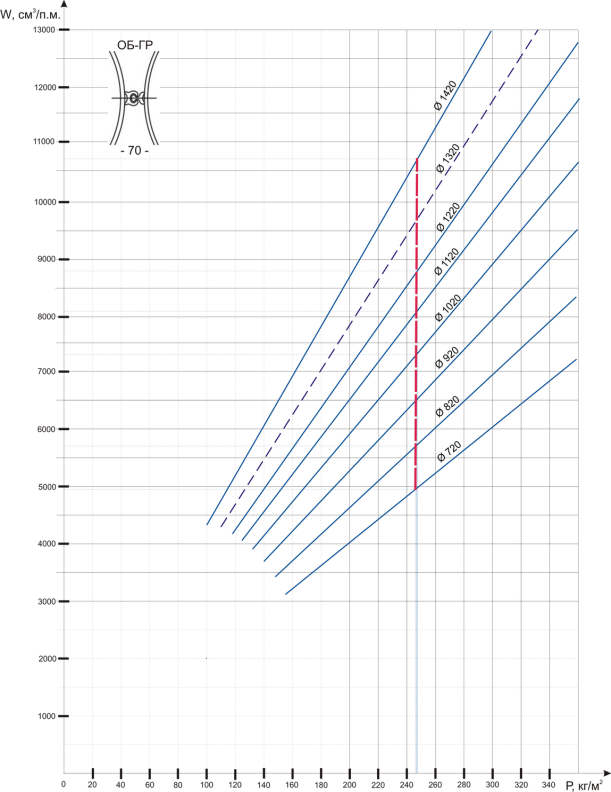

Рисунок 2 – Зависимость расхода металла Р (кг/м2) от момента сопротивления W (см3/п. м.)  1 метра стены из ШТС с замковым соединением ОБ-ГР

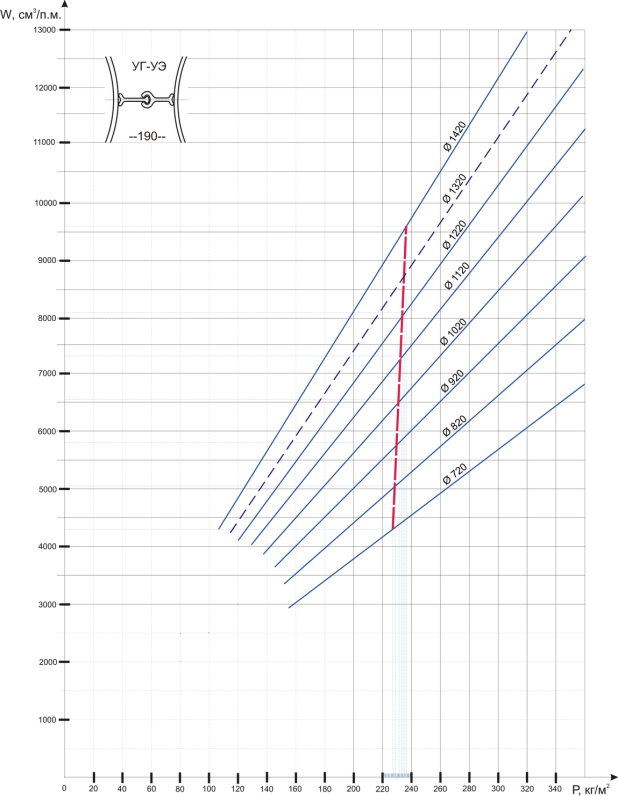

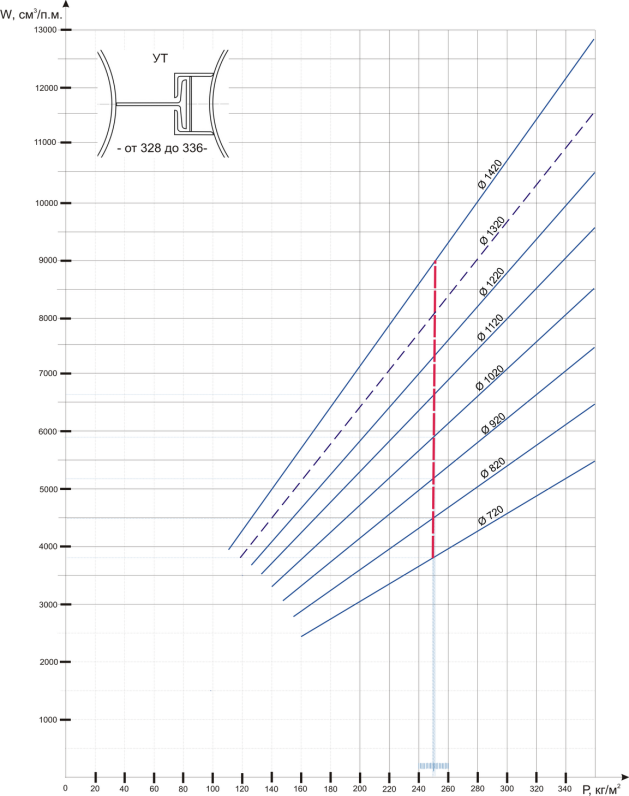

Рисунок 3 – Зависимость расхода  Рисунок 4 – Зависимость расхода

металла Р (кг/м2) от момента  металла Р (кг/м2) от момента

сопротивления W (см3/п. м.)  сопротивления W (см3/п. м.)

1 метра стены из ШТС  1 метра стены из ШТС

с замковым соединением  УГ-УЭ  с замковым соединением  УТ

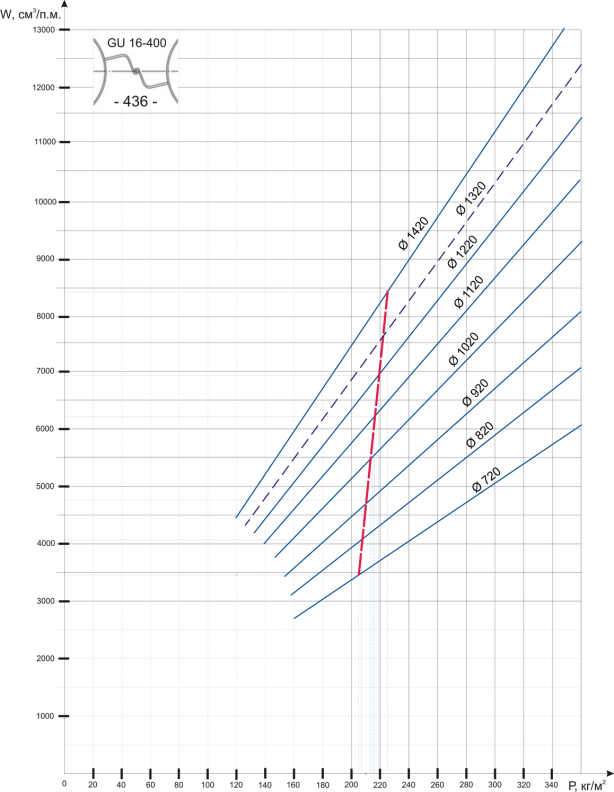

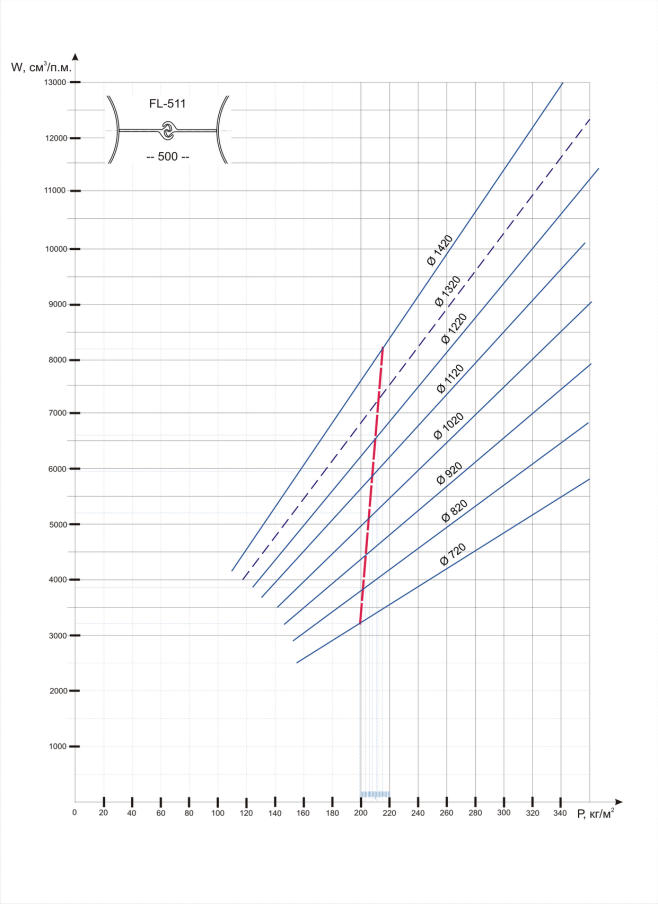

Рисунок 5 – Зависимость расхода  Рисунок 6 – Зависимость расхода

металла Р (кг/м2) от момента  металла Р (кг/м2) от момента

сопротивления W (см3/п. м.)  сопротивления W (см3/п. м.)

1 метра стены из ШТС  1 метра стены из ШТС

с замковым соединением  GU 16-400  с замковым соединением  FL-511

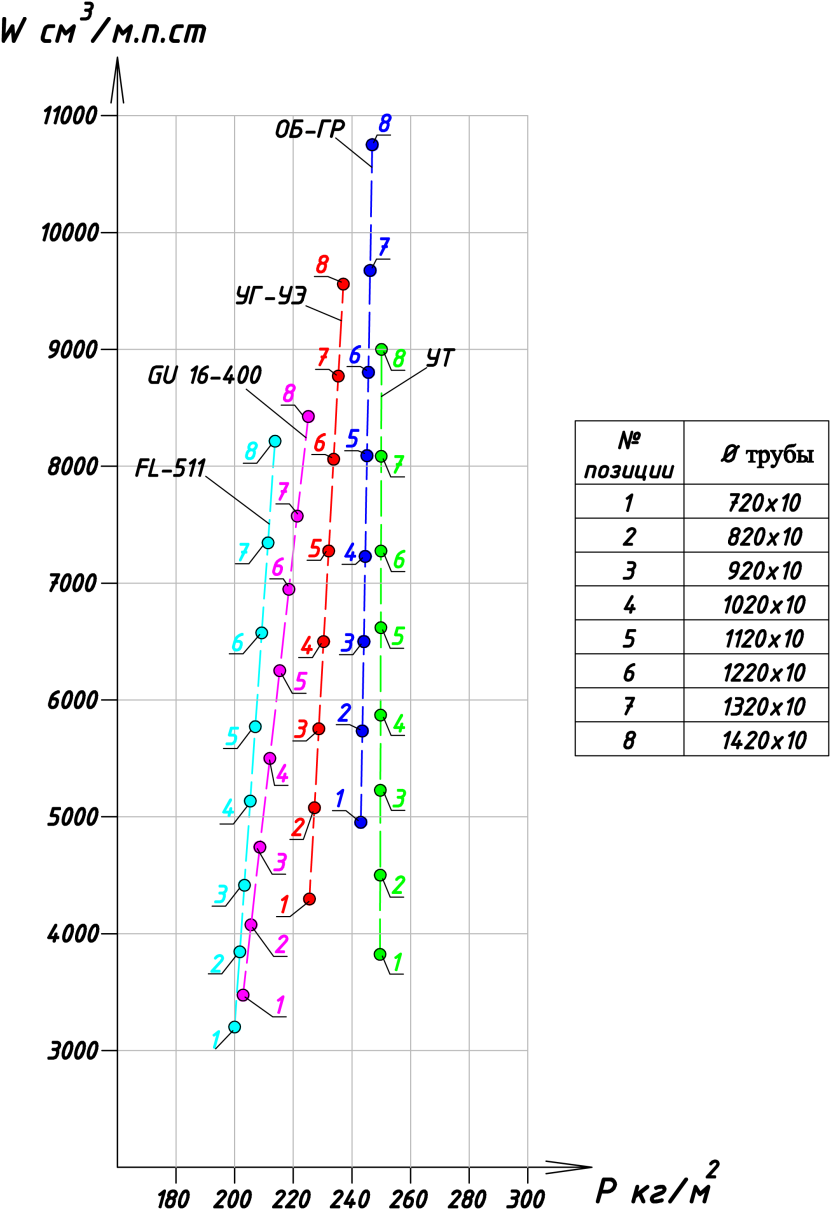

Рисунок 7 – Сравнительные зависимости удельного расхода металла Р (кг/м2) от момента сопротивления W (см3/п. м.)  ШТС  с замковыми соединениями типа ОБ-ГР (рис.2), УГ-УЭ (рис.3),УТ (рис.4),GU 16-400 (рис.5), FL-511 (рис.6).

Рисунок 8 – Подпорные стены из ШТС на строительстве объездной дороги г. Ханты-Мансийска на территории заказника «Самарский Чугас»
