Техническая механика (стр. 5 )

Таблица 3.1 Варианты заданий

№ схемы	вариант	а, мм	b, мм	№ схемы	вариант	а, мм	b, мм
I	01 12 23	200 210 180	150 140 130	II	11 22 33	360 310 320	160 140 150
III	04 15 26	460 450 440	400 410 420	IV	06 17 28	600 610 580	440 400 410
V	02 13 24	280 270 260	220 210 200	VI	08 19 20 31	900 800 910 820	600 620 640 650
VII	03 14 25	920 900 910	290 300 310	VIII	09 10 21 32	300 290 280 270	200 210 220 230
IX	05 16 27	260 270 280	120 100 110	X	07 18 29 30	450 400 500 410	300 240 250 260

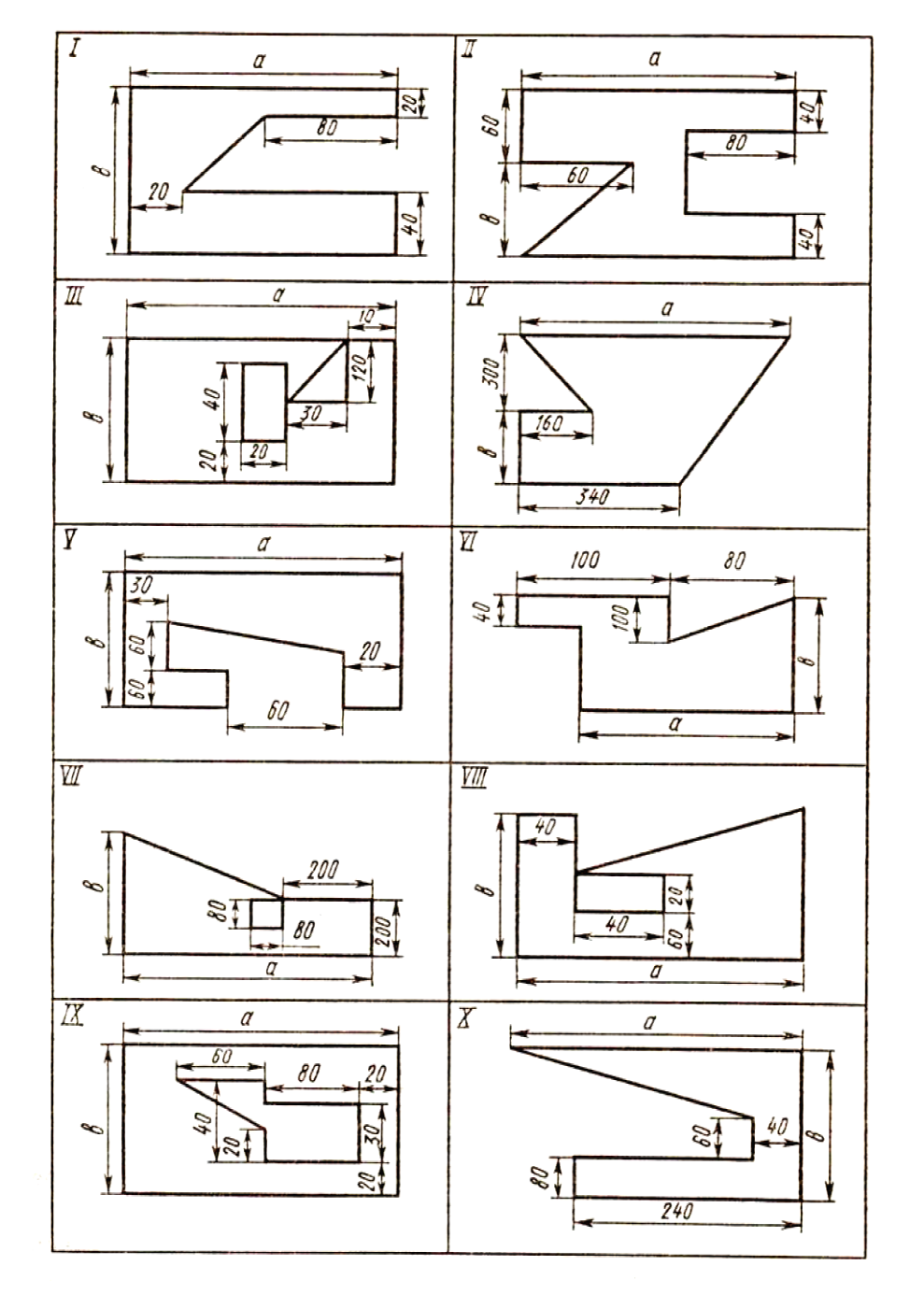

Рисунок 3.4 Тонкая однородная пластина

       2 Определить координаты центра тяжести плоского сечения составленного из прокатных профилей (рисунок 3.5), варианты заданий приведены в таблице 3.2. При решении использовать приложение А, Б, В.

Таблица 3.2  Варианты заданий

Вари-ант	Схема	Профиль 1	Профиль 2
1 2 3 4	а	Швеллер №	30 40 24 36	Двутавр №	27 36 24 30
5 6 7 8	б	Лист	10 12 12 10	Швеллер №	22 24 30 20
9 10 11 12	в	Лист	12 12 10 12	Уголок	80 110 63 100
13 14 15 16	г	Лист	8 10 10 8	Уголок	70 80 100 63
17 18 19 20	д	Лист	12 12 10 10	Двутавр №	36 30а 27 24
21 22 23 24	е	Лист	10 12 12 10	Уголок	80 100 100 90
25 26 27 28	ж	Уголок	80 110 63 100	Швеллер №	24 30 36 20
29 30 31 32	з	Швеллер №	20 22 24 30	Двутавр №	22 24 30 36

Рисунок 3.5 Составное сечение

Контрольные вопросы

Что называется центром тяжести тела? Назовите методы нахождения центра тяжести. Как определяется положение центра тяжести прямоугольника, круга, треугольника? Где находится центр тяжести симметричной фигуры?

Практическая работа №4
