Тема: Построение эпюр продольных сил и нормальных напряжений. Определить перемещение свободного конца бруса. Расчет на прочность при растяжении (сжатии).
Цель работы. Закрепить знания, полученные при изучении темы «Растяжение и сжатие», определить внутренние силовые факторы, научиться строить эпюры продольных сил и нормальных напряжений по длине бруса, а также знать и применять условие прочности при растяжении (сжатии).
Теоретические сведения. Метод сечений заключается в том, что тело мысленно разрезается плоскостью на две части, любая из которых отбрасывается и в замен ее к сечению оставшейся части прикладываются внутренние силы, действовавшие до разреза; оставленная часть рассматривается как самостоятельное тело, находящееся в равновесии под действием внешних и приложенных к сечению внутренних сил.
Растяжением или сжатием называется такой вид деформации, при котором в любом поперечном сечении бруса возникает только продольная сила N.
При растяжении и сжатии в поперечных сечениях бруса возникают только нормальные напряжения, равномерно распределенные по сечению и вычисляемые по формуле
, Па
где N – продольная сила, Н; S – площадь поперечного сечения бруса, м2.
Абсолютное удлинение или укорочение прямо пропорционально продольной силе, длине и обратно пропорционально жесткости сечения бруса
, м
где ∆l - абсолютное удлинение, м; l – длина участка бруса, м.
Условие прочности детали конструкции заключается в том, что наибольшее возникающее в ней напряжение (рабочее) не должно превышать допускаемого:
,
где уmax – максимальное напряжение, МПа.
Условие прочности можно записать в другом виде, через коэффициент запаса прочности:
,
где n – коэффициент запаса прочности.
Пример решения задачи. Построить эпюры продольных сил и нормальных напряжений стержня (рисунок 4.1)
Решение
Разобьем стержень на участки. Границы участков определяются сечениями, где изменяются поперечные сечения или приложены нагрузки. Мысленно рассечем стержень в пределах участка I и отбросим верхнюю часть (рисунок 4.1а). Для уравновешивания силы Р1=40кН необходимо, чтобы равнодействующая внутренних сил (продольная сила NI) равнялась внешней силе P1:
, кН.






Рисунок 4.1 Участки бруса (стержня)
Аналогично мысленно рассечем стержень в пределах участка 2 и отбросим верхнюю часть (рисунок 4.1б). Чтобы уравновесить внешние силы Р1 = 40 кН и Р2 = 60 кН, равнодействующая внутренних сил (продольная сила N2) должна равняться алгебраической сумме сил Р1 и Р2:
N2=Р1 – Р2 = 40 – 60 =–20 кН.
Очевидно, продольная сила на участке 3 равна продольной силе на участке 2. Это объясняется тем, что в пределах участка 3 не приложены силы (рисунок 4.1в). Изменение площади на величине продольной силы не сказывается.
Аналогично для остальных участков получим:
на участке 4 (рисунок 4.1г)
N4=Р1 – Р2+Р3= 40 – 60 + 80=60 кН;
на участке 5 (рисунок 4.1д)
N5 =Р1 – Р2+Р3– Р4= 40 – 60 + 80 – 40=20 кН;
на участке 6 (рисунок 4.1е)
N6 =Р1 – Р2+Р3– Р4+Р5= 40 – 60 + 80 – 40 + 80=100 кН.
В соответствии с полученными данными строим эпюру продольных сил (рисунок 4.2).

Рисунок 4.2 Эпюры продольных сил и нормальных напряжений
Для определения напряжений в поперечных сечениях стержня необходимо значения продольных сил разделить на площади соответствующих сечений. Определим площади поперечных сечений стержня.
Площадь поперечного сечения стержня в пределах 1 и 2 участков
, м2,
аналогично,
, м2,
, м2.
Находим напряжения на отдельных участках стержня:
МПа;
Мн/м2 (МПа);
МПа;
МПа;
Мн/м2 (МПа);
МПа.
В соответствии с полученными значениями напряжений строим эпюру нормальных напряжений (рисунок 4.2).
Определить абсолютное удлинение стержня. Модуль упругости материала стержня Е=2,1·105 Мн/м2 (МПа).
Абсолютное удлинение стержня равно алгебраической сумме абсолютных удлинений его участков
.
Нам известны:
продольные силы:
N1 =40 кН; N2 =-20 кН; N3 =-20 кН; N4 =60 кН; N5 =20 кН; N6 =100 кН;
площади поперечных сечений стержня:
SI=S2=341·10-6 м2; S3=S4=1256·10-6 м2; S5 =S6 =706·10-6 м2
и длины участков стержня:
l1 = l2 =l6 =1 м; l3 =1,5 м; l4 = 0,5 м; l5 =2 м.
Подставив значения величин, получим

Дl=0,60·10-3–0,30·10-3–0,11·10-3+0,11·10-3+0,27·10-3+0,65·10-3=1,22·10-3 м,
или
Дl=1,22 мм.
Задание

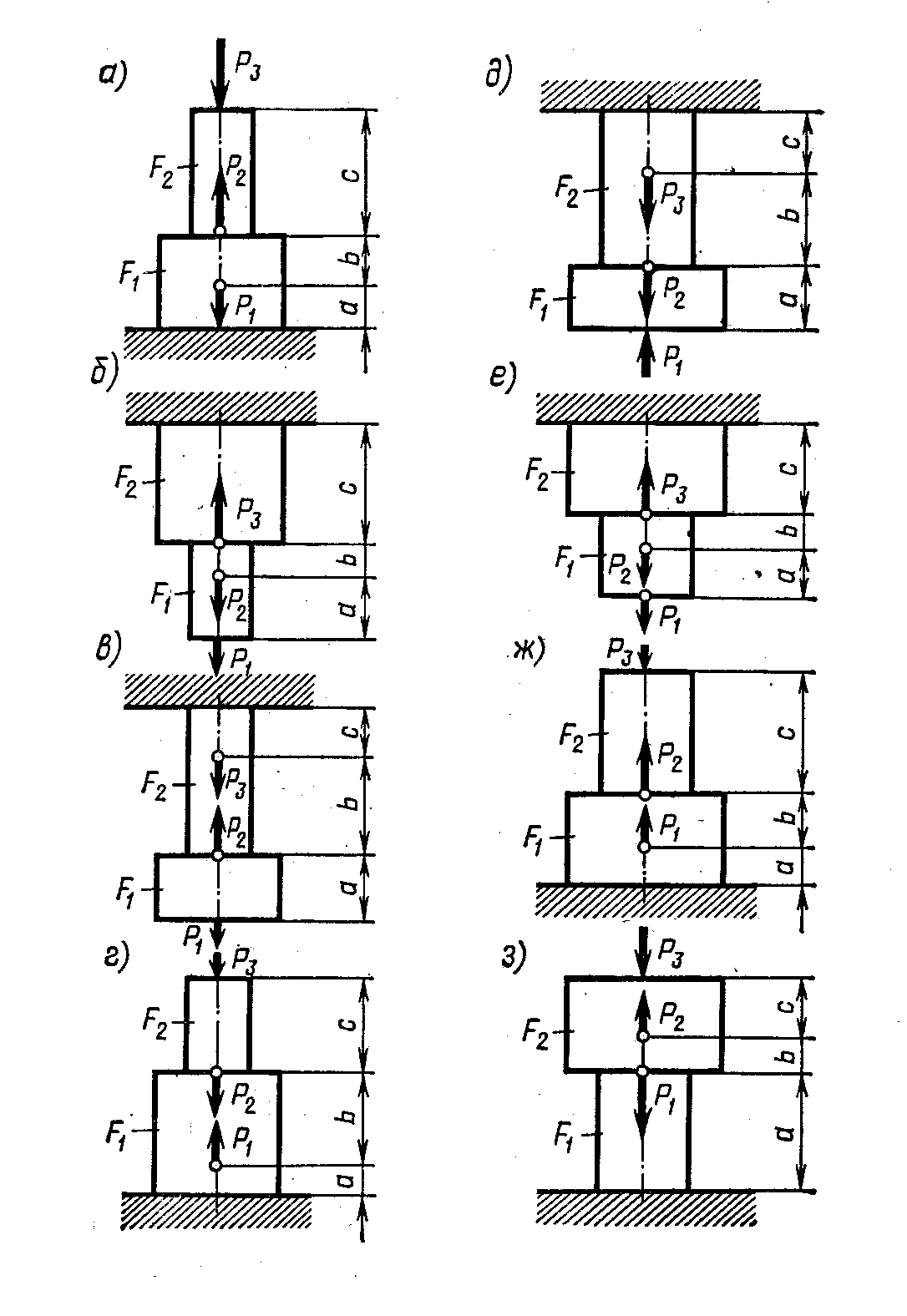

Для ступенчатого бруса построить эпюры продольных сил и нормальных напряжений, определить абсолютное удлинение бруса (рисунок 4.3), варианты заданий приведены в таблице 4.1
Таблица 4.1 Варианты заданий
Вариант | Схема | P1 | P2 | P3 | F1 | F2 | a | b | c |
кН | площадь, см2 | м | |||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 2 3 4 | а | 32 28 22 19 | 18 16 8 24 | 24 12 26 15 | 4,0 3,2 3,4 2,6 | 3,0 2,0 2,5 2,8 | 0,7 0,6 0,5 0,8 | 0,4 0,5 0,6 0,6 | 0,8 0,7 0,9 0,5 |
5 6 7 8 | б | 30 27 24 26 | 12 15 14 16 | 16 10 8 11 | 3,6 3,8 3,5 2,8 | 5,2 4,8 4,2 4,0 | 0,4 0,6 0,3 0,7 | 0,9 0,7 0,8 0,9 | 0,6 0,8 0,7 0,4 |
Продолжение таблицы 4.1
9 10 11 12 | в | 25 31 18 23 | 12 26 15 25 | 18 14 16 19 | 3,3 4,1 3,2 3,4 | 2,5 3,4 2,6 2,5 | 0,5 0,7 0,6 0,8 | 0,5 0,8 0,6 0,4 | 0,9 0,5 0,8 0,7 |
13 14 15 16 | г | 16 18 22 20 | 8 10 12 9 | 15 12 17 18 | 2,2 2,8 3,0 2,6 | 2,1 1,9 2,2 2,1 | 0,4 0,6 0,5 0,7 | 0,7 0,5 0,6 0,4 | 0,9 0,8 0,7 0,8 |
17 18 19 20 | д | 24 18 25 19 | 16 10 18 11 | 20 14 22 15 | 2,3 2,2 2,8 2,0 | 1,8 1,5 1,9 1,4 | 0,9 0,8 0,7 0,8 | 0,3 0,2 0,6 0,5 | 0,6 0,7 0,9 0,6 |
21 22 23 24 | е | 25 30 27 22 | 13 15 11 9 | 6 8 10 7 | 3,0 4,2 3,2 3,1 | 3,5 4,8 3,4 3,6 | 0,4 0,6 0,7 0,5 | 0,8 0,9 0,7 0,9 | 0,5 0,4 0,6 0,7 |
25 26 27 28 | ж | 20 24 19 25 | 12 10 14 13 | 15 14 16 17 | 3,0 4,2 3,2 3,1 | 2,2 2,1 1,8 1,7 | 0,7 0,8 0,4 0,5 | 0,4 0,3 0,7 0,9 | 0,9 0,6 0,8 0,7 |
29 30 31 32 | з | 18 16 20 22 | 16 20 15 18 | 8 12 11 14 | 2,6 1,2 1,8 1,6 | 3,0 1,8 2,2 1,9 | 0,8 0,7 0,9 0,6 | 0,5 0,6 0,3 0,4 | 0,6 0,8 0,7 0,9 |

|
