МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

КОЛЛЕДЖ ИнЕУ

0902000 «ЭЛЕКТРМЕН ҚАМТАМАСЫЗДЫРУ» (САЛАЛАР БОЙЫНША)

ДЛЯ СПЕЦИАЛЬНОСТИ: 0902000 «ЭЛЕКТРОСНАБЖЕНИЕ» (ПО ОТРАСЛЯМ)

  № 1 БАҚЫЛАУ ЖҰМЫСЫН ОРЫНДАУ ЖӨНІНДЕГІ ӘДІСТЕМЕЛІК НҰСҚАУЛАР

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ

КОНТРОЛЬНОЙ РАБОТЫ № 1

«Электр беріліс желілерінің, қосалқы станциялардың және тарату тораптарының электржабдығы»

ПО ДИСЦИПЛИНЕ: «Электрооборудование линий электропередачи, подстанций и распределительных сетей»

  КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Контрольная работа по дисциплине «Электрооборудование линий электропередачи, подстанций и распределительных сетей» является неотъемлемой частью комплекса учебного процесса и, как правило, предусматривает изучение:  конструкций основного силового электрооборудования (синхронных генераторов, трансформаторов, синхронных компрессоров), конструкций вспомогательного электрооборудования и коммутационных аппаратов главных схем электрических сетей и подстанций; электрических схем подстанций.

Задачи курса заключаются в освоении        конструкций вспомогательного электрооборудования и коммутационных аппаратов главных схем электрических сетей и подстанций; электрических схем подстанций.

В результате изучения курса студент должен знать конструкций вспомогательного электрооборудования и коммутационных аппаратов главных схем электрических сетей и подстанций; электрических схем подстанций.

НЕ нашли? Не то? Что вы ищете?

ЗАДАНИЕ К КОНТРОЛЬНОЙ РАБОТЕ

Контрольная работа состоит из теоретической и практической части, прежде чем приступить к выполнению контрольной работы нужно внимательно ознакомиться с помещенными ниже указаниями. Несоблюдение этих указаний может стать причиной того, что представленная работа либо не будет зачтена, либо не будет даже принята к рецензированию. Нужно помнить, что выполнение контрольной работы является важным элементом в изучении дисциплины. Все задания надо выполнять самостоятельно, используя проработанный материал. В случае затруднений, встречающихся при изучении той или иной темы, учащийся может обратиться на энергетическое отделение колледжа ИнЕУ, за устной или письменной консультациями.

Выбор варианта определяется по последней цифре в зачетной книжке.

К сдаче и защите контрольной работы прилагаются следующие требования:

- объем работы не должен превышать 24 страницы ученической тетради;

- при оформлении работы необходимо оставлять поля для замечаний рецензента, а также пронумеровать страницы и занести в содержание по разделам;

- на первом листе оформить титульный лист, указать вариант и тему контрольной работы;

- в контрольную работу входят следующие разделы: содержание, введение, задание, основная часть, заключение и список использованной литературы;

- основные положения, решения должны иметь достаточно подробные пояснения;

- контрольная работа должна быть датирована и подписана учащимся.

Работа, оформление которой не удовлетворяет изложенным выше требованиям, не будет принята рецензентом к рассмотрению.

Вариант № 1.

Параметры электрических сетей. Активное, индуктивное сопротивления. Выбор сечения проводников в сетях напряжением до 1000 В с учетом защитных аппаратов.

Вариант № 2.

Потери мощности и энергии в линиях. Себестоимость передачи энергии. Выбор проводов по условиям допустимого нагрева.

Вариант № 3.

Технико-экономический расчет сетей. Допустимые потери напряжения в линиях местных сетей

Вариант № 4.

Вероятность перерывов электроснабжения и надежность элементов электросетей. Компенсация реактивной мощности. Выбор мощности компенсирующих устройств.

Вариант № 5.

Основные мероприятия по снижению потерь электроэнергии Конденсаторные установки для компенсации реактивной мощности

Вариант № 6.

Индуктивное сопротивление линий Допустимые потери напряжения в линиях местных сетей

Вариант № 7.

Выбор сечения проводов по экономической плотности тока Конструкция воздушных линий электропередач. Типы опор

Вариант № 8.

Основные сведения о выполнении кабельных линий Расчет местных электрических сетей

Вариант № 9.

Сети высокого напряжения с изолированной нейтралью Гашение электрической дуги

Вариант № 10.

Провода и изоляторы воздушных линий Выбор напряжения в электрических сетях

№ варианта

Активное сопротивление линии И1, Ом/км

Активное сопротивление линии 12 Ом/км

Продолжительность максимальной нагрузки, ч

1

0,31

0,21

2700

2

0,3

0,23

2600

3

0,45

0,34

2500

4

0,5

0,39

2700

5

0,61

0,41

2600

6

0,98

0,45

2500

7

0,65

0,69

2700

8

0,28

0,98

2600

9

0,24

0,26

2500

10

0,13

0,68

2300

Задание к задачи № 1

Задание к задачи № 2


№ варианта

Тип трансформатора

1

ТМ 10/10

2

ТС 750/10

3

ТМ 5600/10

4

ТД-15000/35

5

ТМ 560/15

6

ТС 320/15

7

ТМ 320/10

8

ТМ 320/6

9

ТМ 1000/10

10

ТМ 750/15


Пример задачи №1

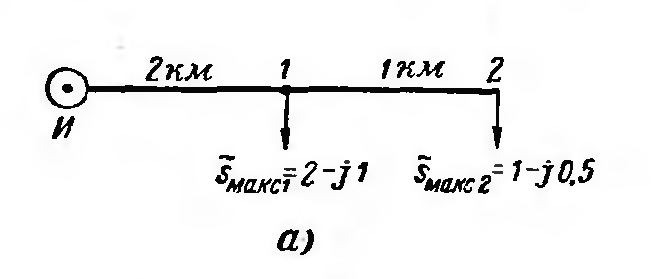

Определить потери энергии за год в воздушной линии трехфазного переменного тока с номинальным напряжением 10 кв. Линия И1 выполнена проводами марки А-150 с активным сопротивлением 0,21 ом/км, линия 12-проводами А-50 с активным сопротивлением 0,63 ом/км. Длины участков и их максимальные нагрузки указаны на рис. а) Продолжительность использования максимальной нагрузки Тмакс=2700ч.

Максимальная нагрузка участка И1:

Sи1 = 2 - j1 + 1 - j0.5 = 3 - j1.5 Мва

Максимальные потери мощности в линии:

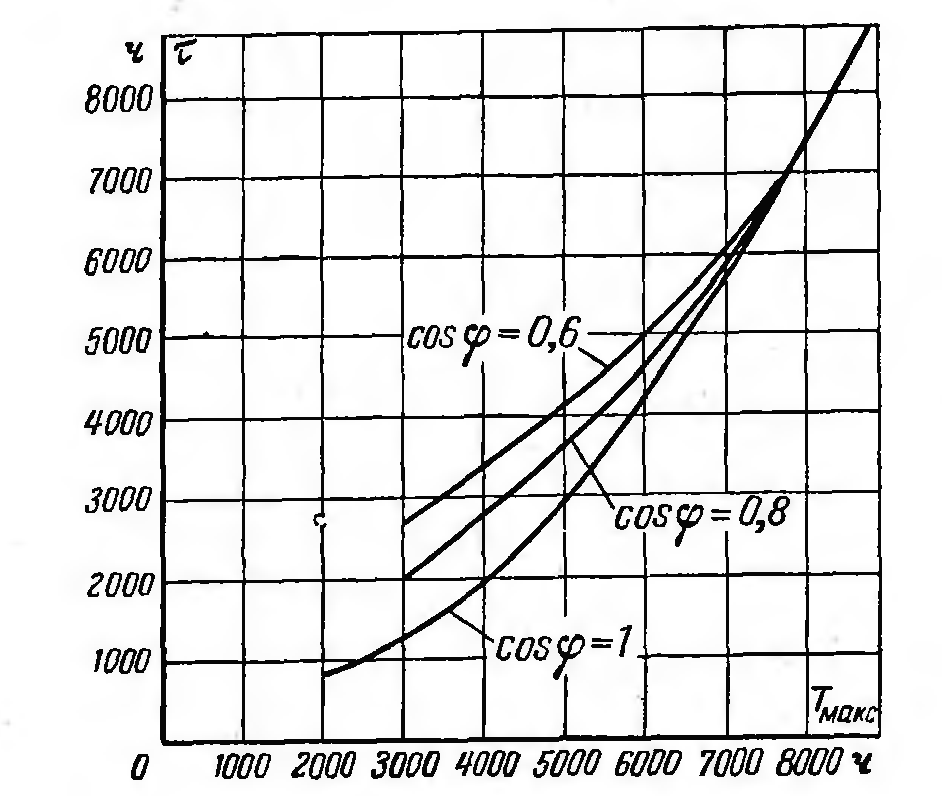

Для обоих участков линии По кривым, приведенным на рисунке б),

при Тмакс=2700ч и находим ф=1500ч. Тогда потери энергии за год ровна:

Пример задачи №2

Определить максимальные потери активной и реактивной мощности в двух трансформаторах цеховой подстанции 10кв. Мощность каждого трансформатора 560ква. На рисунке в) приведены зимний и летний графики нагрузок трансформаторов (за 100% принята максимальная нагрузка 1000ква.) Средний cosц нагрузки трансформаторов равен 0,8. Трансформаторы включены в течении всего года.

Продолжительность зимнего периода принять 213 суток, а летнего 152 суток.

Из. Табл. П-5 трансформатора типа ТМ-560/10 находим:

ДРст=2,5 квт; ДРм=9,4 квт; ик=5,5%; Iх. х=6%.

Максимальные потери активной мощности в трансформаторах орпеделяем по формуле:

Максимальные потери реактивной мощности по формуле:

Литература


Боровиков сети энергетических систем, Л.,Энергия, 1997г. Блок сети и системы, Высшая школа, 1986г. , Крючков часть электростанций и подстанций
